Пристрій дренування біологічної порожнини

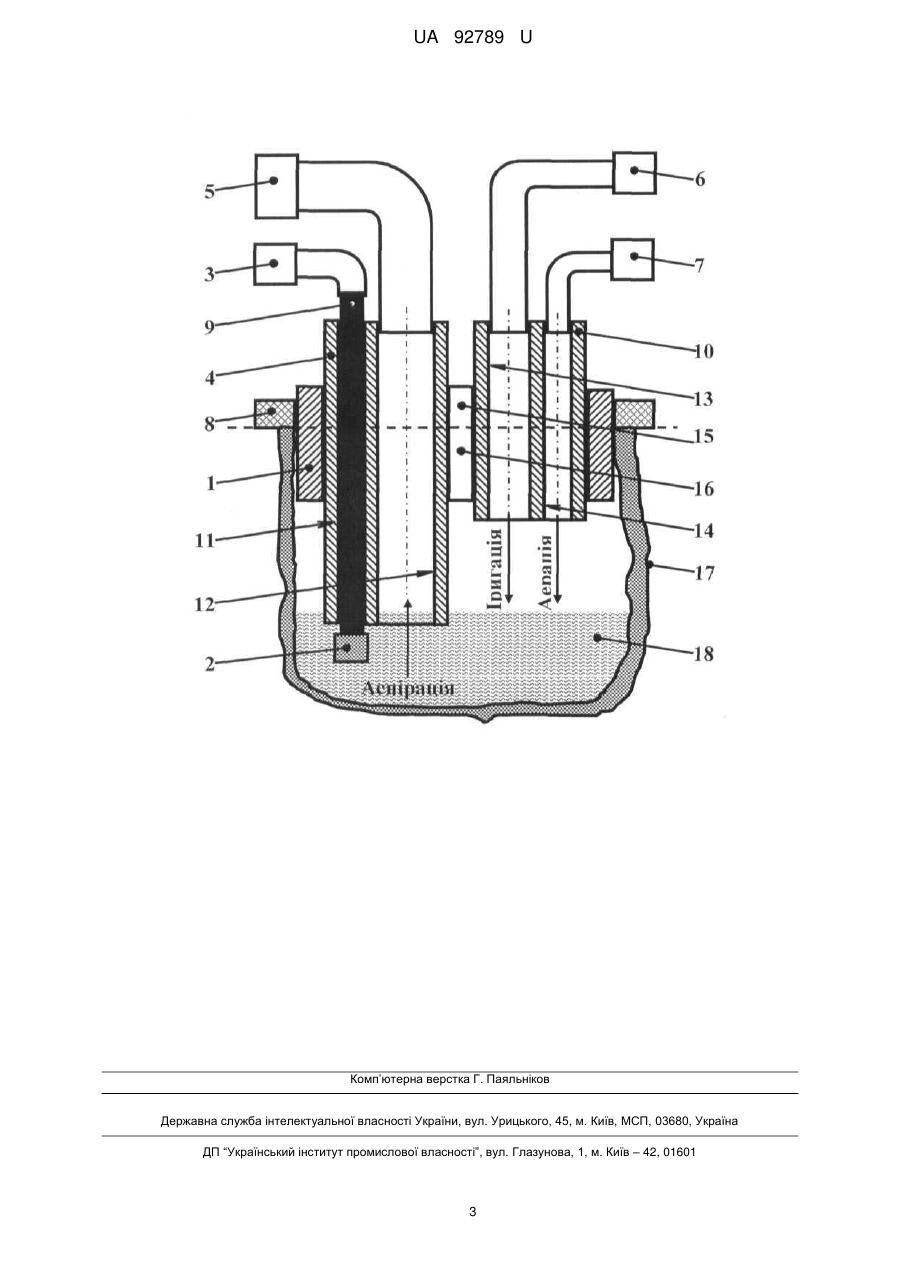

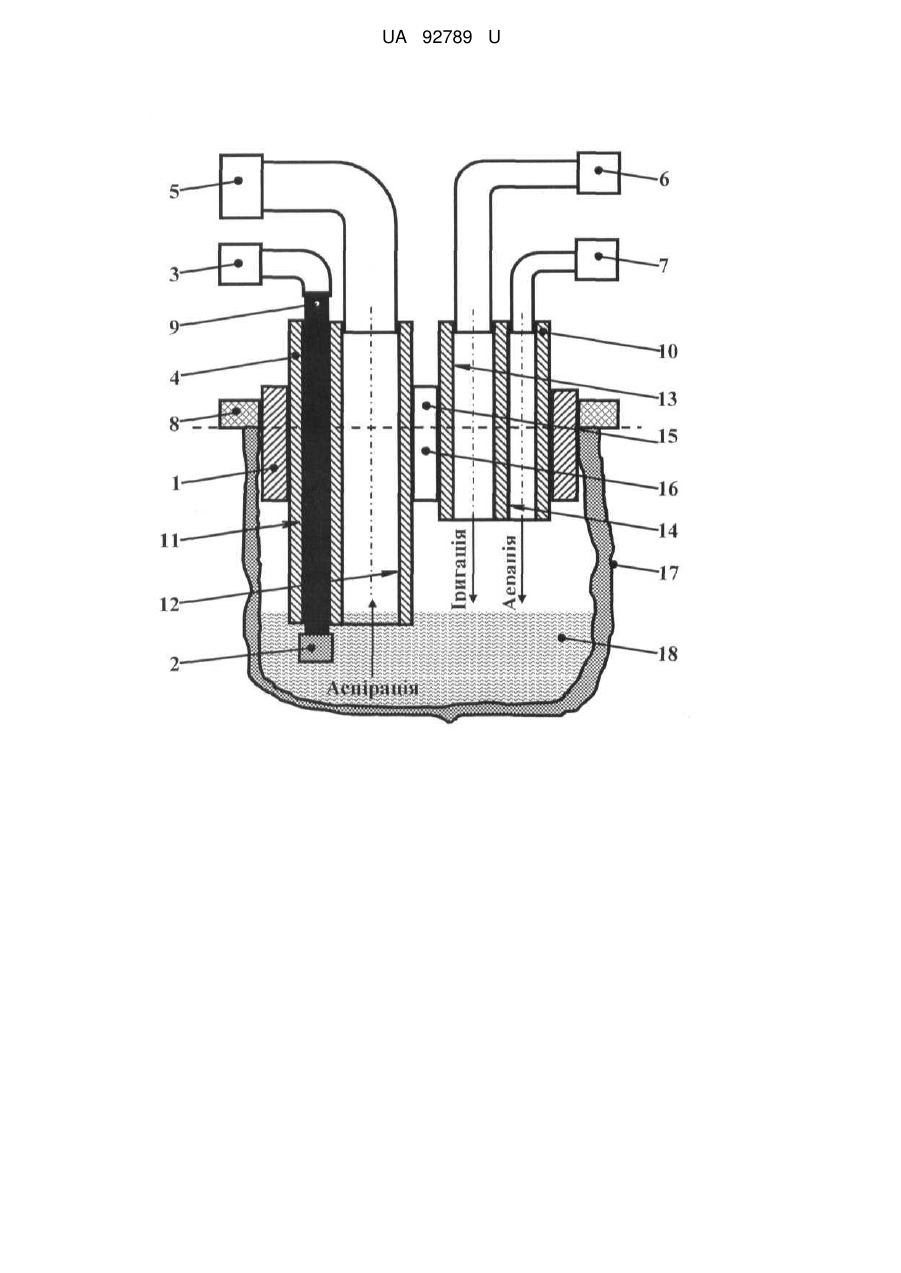

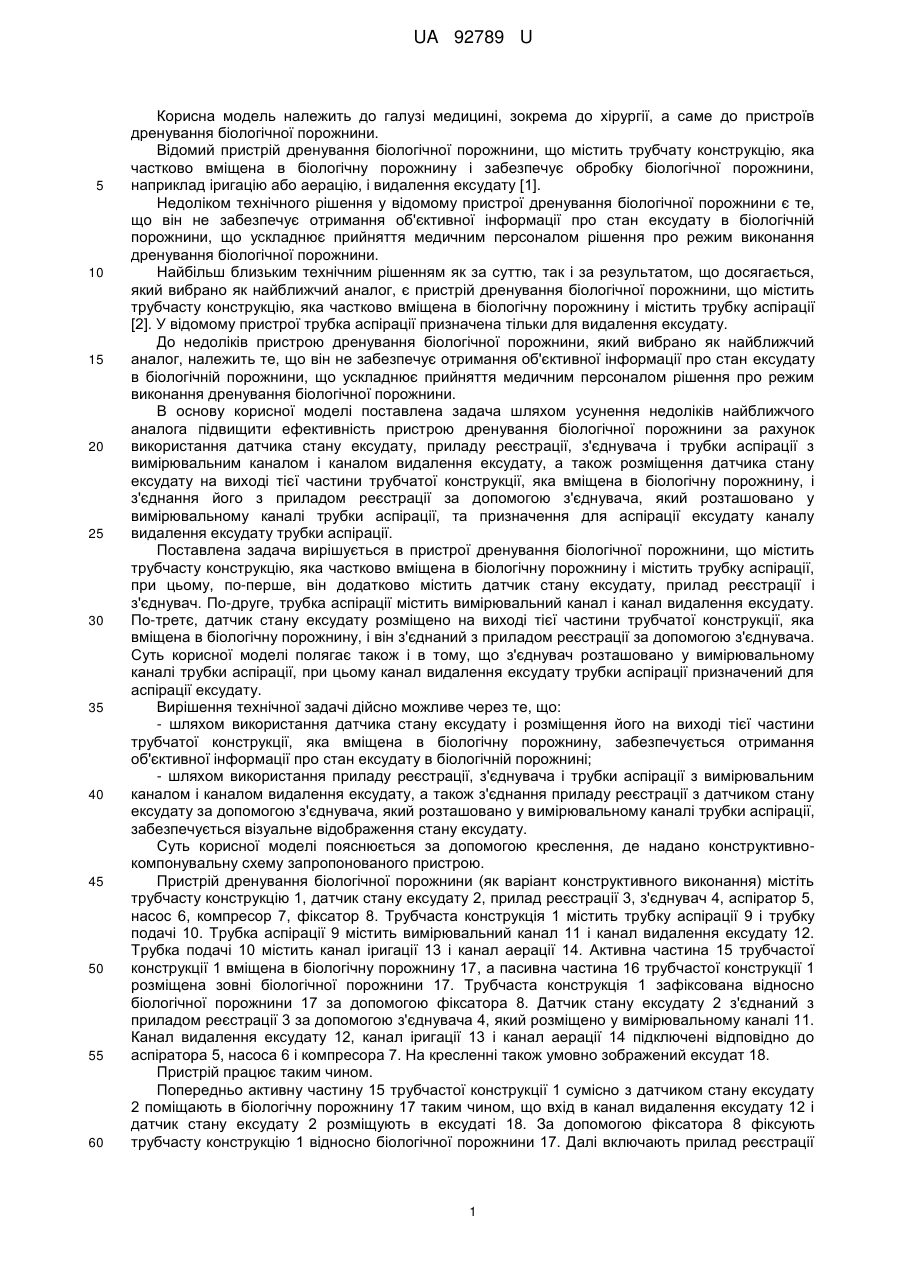

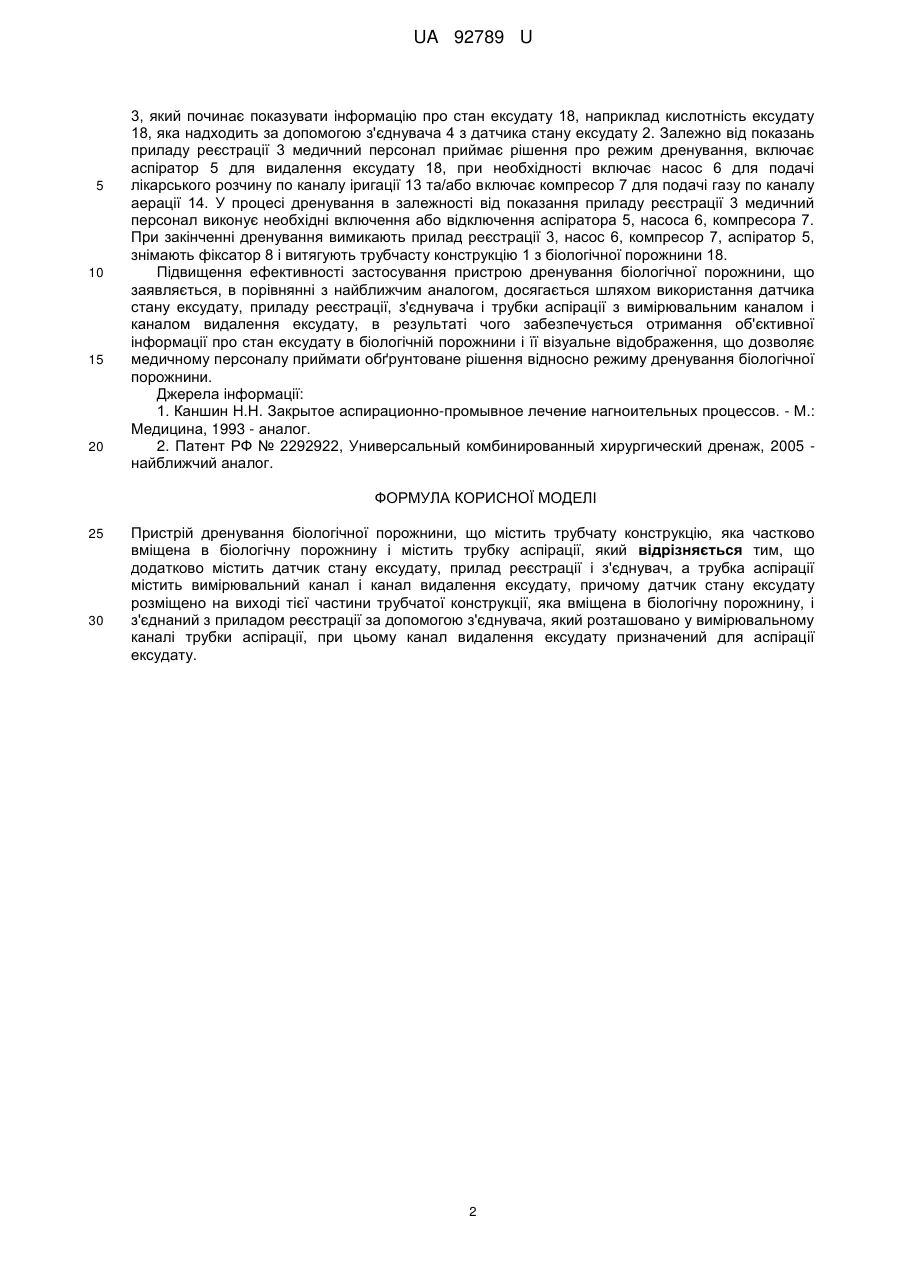

Реферат: UA 92789 U UA 92789 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі медицині, зокрема до хірургії, а саме до пристроїв дренування біологічної порожнини. Відомий пристрій дренування біологічної порожнини, що містить трубчату конструкцію, яка частково вміщена в біологічну порожнину і забезпечує обробку біологічної порожнини, наприклад іригацію або аерацію, і видалення ексудату [1]. Недоліком технічного рішення у відомому пристрої дренування біологічної порожнини є те, що він не забезпечує отримання об'єктивної інформації про стан ексудату в біологічній порожнини, що ускладнює прийняття медичним персоналом рішення про режим виконання дренування біологічної порожнини. Найбільш близьким технічним рішенням як за суттю, так і за результатом, що досягається, який вибрано як найближчий аналог, є пристрій дренування біологічної порожнини, що містить трубчасту конструкцію, яка частково вміщена в біологічну порожнину і містить трубку аспірації [2]. У відомому пристрої трубка аспірації призначена тільки для видалення ексудату. До недоліків пристрою дренування біологічної порожнини, який вибрано як найближчий аналог, належить те, що він не забезпечує отримання об'єктивної інформації про стан ексудату в біологічній порожнини, що ускладнює прийняття медичним персоналом рішення про режим виконання дренування біологічної порожнини. В основу корисної моделі поставлена задача шляхом усунення недоліків найближчого аналога підвищити ефективність пристрою дренування біологічної порожнини за рахунок використання датчика стану ексудату, приладу реєстрації, з'єднувача і трубки аспірації з вимірювальним каналом і каналом видалення ексудату, а також розміщення датчика стану ексудату на виході тієї частини трубчатої конструкції, яка вміщена в біологічну порожнину, і з'єднання його з приладом реєстрації за допомогою з'єднувача, який розташовано у вимірювальному каналі трубки аспірації, та призначення для аспірації ексудату каналу видалення ексудату трубки аспірації. Поставлена задача вирішується в пристрої дренування біологічної порожнини, що містить трубчасту конструкцію, яка частково вміщена в біологічну порожнину і містить трубку аспірації, при цьому, по-перше, він додатково містить датчик стану ексудату, прилад реєстрації і з'єднувач. По-друге, трубка аспірації містить вимірювальний канал і канал видалення ексудату. По-третє, датчик стану ексудату розміщено на виході тієї частини трубчатої конструкції, яка вміщена в біологічну порожнину, і він з'єднаний з приладом реєстрації за допомогою з'єднувача. Суть корисної моделі полягає також і в тому, що з'єднувач розташовано у вимірювальному каналі трубки аспірації, при цьому канал видалення ексудату трубки аспірації призначений для аспірації ексудату. Вирішення технічної задачі дійсно можливе через те, що: - шляхом використання датчика стану ексудату і розміщення його на виході тієї частини трубчатої конструкції, яка вміщена в біологічну порожнину, забезпечується отримання об'єктивної інформації про стан ексудату в біологічній порожнині; - шляхом використання приладу реєстрації, з'єднувача і трубки аспірації з вимірювальним каналом і каналом видалення ексудату, а також з'єднання приладу реєстрації з датчиком стану ексудату за допомогою з'єднувача, який розташовано у вимірювальному каналі трубки аспірації, забезпечується візуальне відображення стану ексудату. Суть корисної моделі пояснюється за допомогою креслення, де надано конструктивнокомпонувальну схему запропонованого пристрою. Пристрій дренування біологічної порожнини (як варіант конструктивного виконання) містіть трубчасту конструкцію 1, датчик стану ексудату 2, прилад реєстрації 3, з'єднувач 4, аспіратор 5, насос 6, компресор 7, фіксатор 8. Трубчаста конструкція 1 містить трубку аспірації 9 і трубку подачі 10. Трубка аспірації 9 містить вимірювальний канал 11 і канал видалення ексудату 12. Трубка подачі 10 містить канал іригації 13 і канал аерації 14. Активна частина 15 трубчастої конструкції 1 вміщена в біологічну порожнину 17, а пасивна частина 16 трубчастої конструкції 1 розміщена зовні біологічної порожнини 17. Трубчаста конструкція 1 зафіксована відносно біологічної порожнини 17 за допомогою фіксатора 8. Датчик стану ексудату 2 з'єднаний з приладом реєстрації 3 за допомогою з'єднувача 4, який розміщено у вимірювальному каналі 11. Канал видалення ексудату 12, канал іригації 13 і канал аерації 14 підключені відповідно до аспіратора 5, насоса 6 і компресора 7. На кресленні також умовно зображений ексудат 18. Пристрій працює таким чином. Попередньо активну частину 15 трубчастої конструкції 1 сумісно з датчиком стану ексудату 2 поміщають в біологічну порожнину 17 таким чином, що вхід в канал видалення ексудату 12 і датчик стану ексудату 2 розміщують в ексудаті 18. За допомогою фіксатора 8 фіксують трубчасту конструкцію 1 відносно біологічної порожнини 17. Далі включають прилад реєстрації 1 UA 92789 U 5 10 15 20 3, який починає показувати інформацію про стан ексудату 18, наприклад кислотність ексудату 18, яка надходить за допомогою з'єднувача 4 з датчика стану ексудату 2. Залежно від показань приладу реєстрації 3 медичний персонал приймає рішення про режим дренування, включає аспіратор 5 для видалення ексудату 18, при необхідності включає насос 6 для подачі лікарського розчину по каналу іригації 13 та/або включає компресор 7 для подачі газу по каналу аерації 14. У процесі дренування в залежності від показання приладу реєстрації 3 медичний персонал виконує необхідні включення або відключення аспіратора 5, насоса 6, компресора 7. При закінченні дренування вимикають прилад реєстрації 3, насос 6, компресор 7, аспіратор 5, знімають фіксатор 8 і витягують трубчасту конструкцію 1 з біологічної порожнини 18. Підвищення ефективності застосування пристрою дренування біологічної порожнини, що заявляється, в порівнянні з найближчим аналогом, досягається шляхом використання датчика стану ексудату, приладу реєстрації, з'єднувача і трубки аспірації з вимірювальним каналом і каналом видалення ексудату, в результаті чого забезпечується отримання об'єктивної інформації про стан ексудату в біологічній порожнини і її візуальне відображення, що дозволяє медичному персоналу приймати обґрунтоване рішення відносно режиму дренування біологічної порожнини. Джерела інформації: 1. Каншин Н.Н. Закрытое аспирационно-промывное лечение нагноительных процессов. - Μ.: Медицина, 1993 - аналог. 2. Патент РФ № 2292922, Универсальный комбинированный хирургический дренаж, 2005 найближчий аналог. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Пристрій дренування біологічної порожнини, що містить трубчату конструкцію, яка частково вміщена в біологічну порожнину і містить трубку аспірації, який відрізняється тим, що додатково містить датчик стану ексудату, прилад реєстрації і з'єднувач, а трубка аспірації містить вимірювальний канал і канал видалення ексудату, причому датчик стану ексудату розміщено на виході тієї частини трубчатої конструкції, яка вміщена в біологічну порожнину, і з'єднаний з приладом реєстрації за допомогою з'єднувача, який розташовано у вимірювальному каналі трубки аспірації, при цьому канал видалення ексудату призначений для аспірації ексудату. 2 UA 92789 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
