Підщічник для рамкових прикладів карабінів на базі ак

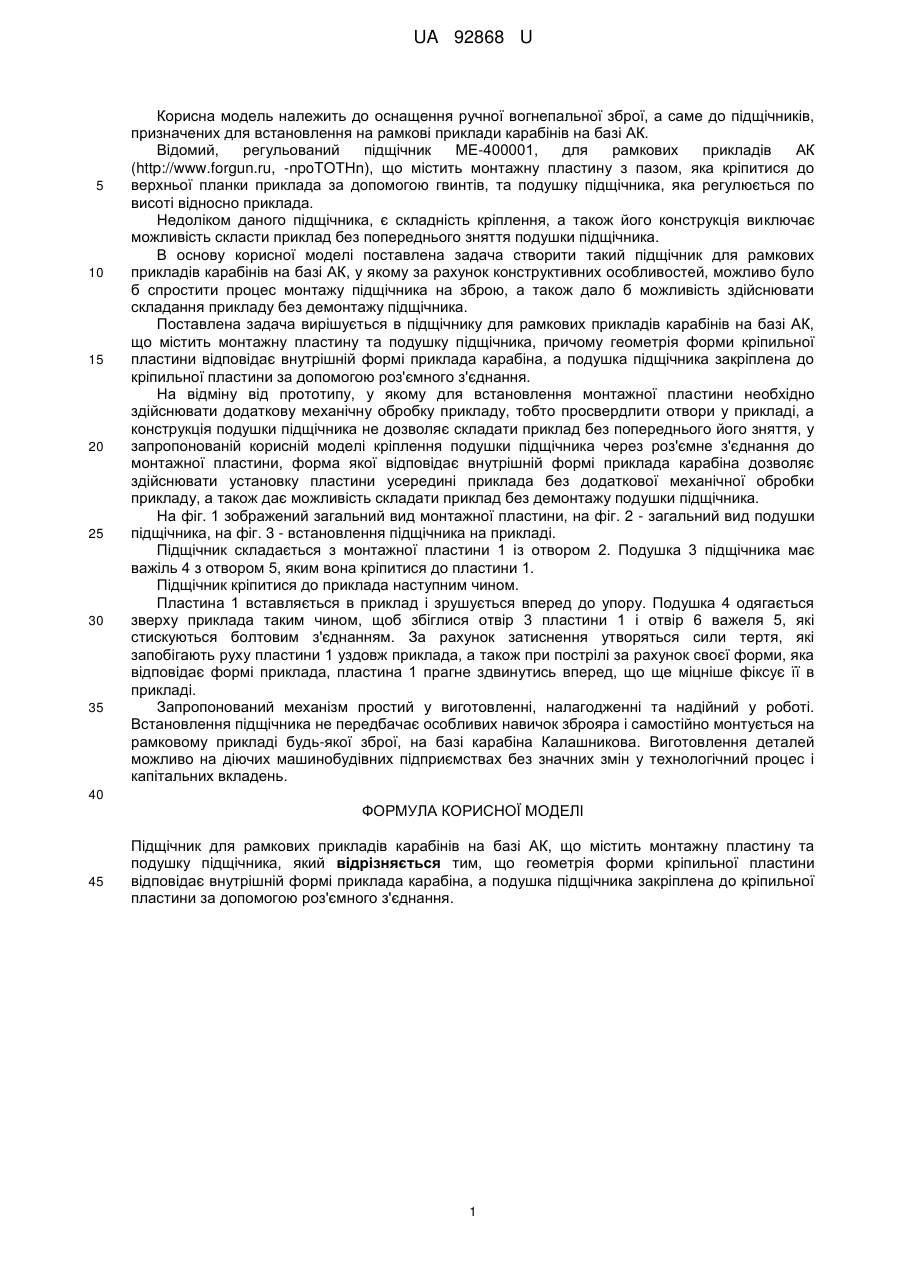

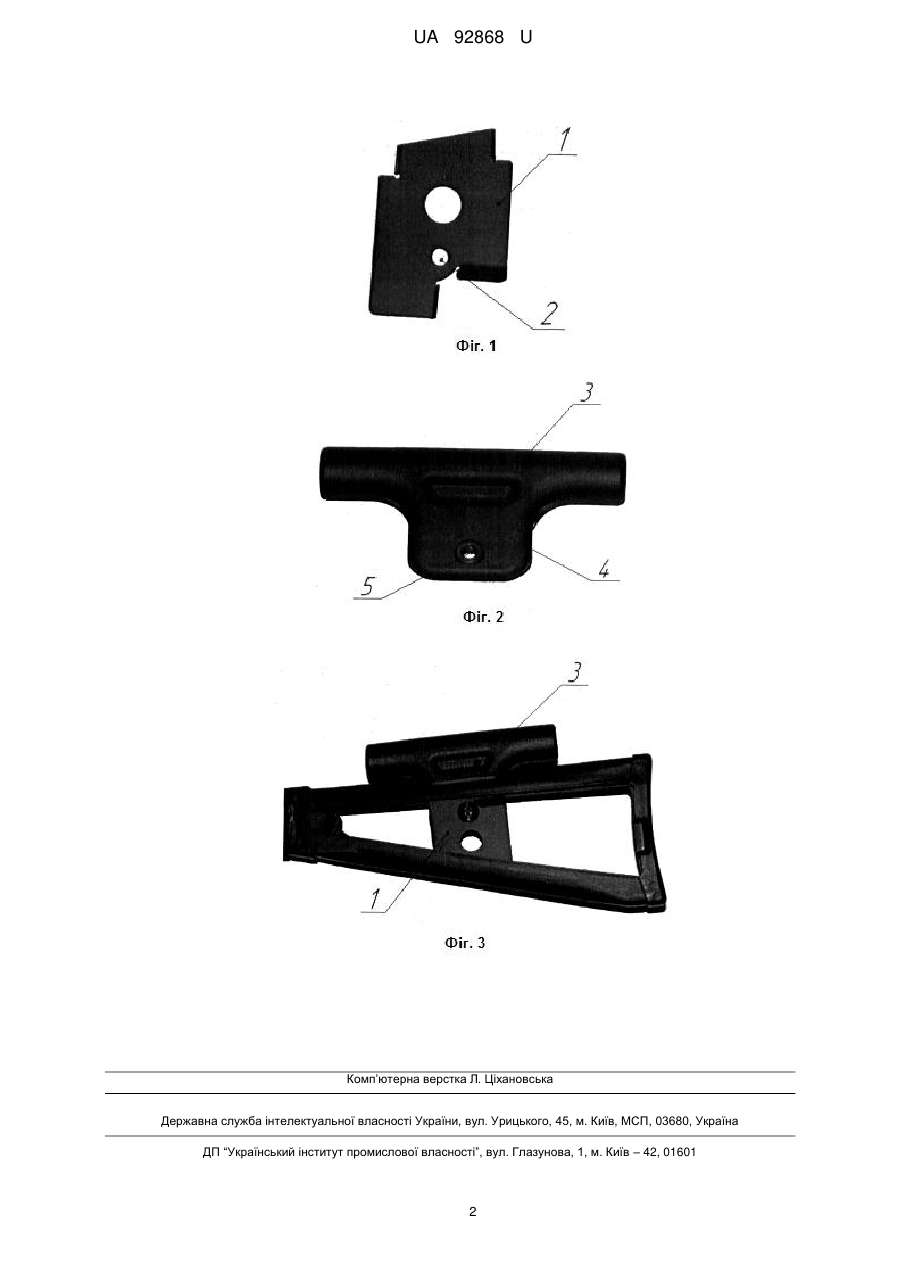

Реферат: UA 92868 U UA 92868 U 5 10 15 20 25 30 35 Корисна модель належить до оснащення ручної вогнепальної зброї, а саме до підщічників, призначених для встановлення на рамкові приклади карабінів на базі АК. Відомий, регульований підщічник МЕ-400001, для рамкових прикладів АК (http://www.forgun.ru, -npoTOTHn), що містить монтажну пластину з пазом, яка кріпитися до верхньої планки приклада за допомогою гвинтів, та подушку підщічника, яка регулюється по висоті відносно приклада. Недоліком даного підщічника, є складність кріплення, а також його конструкція виключає можливість скласти приклад без попереднього зняття подушки підщічника. В основу корисної моделі поставлена задача створити такий підщічник для рамкових прикладів карабінів на базі АК, у якому за рахунок конструктивних особливостей, можливо було б спростити процес монтажу підщічника на зброю, а також дало б можливість здійснювати складання прикладу без демонтажу підщічника. Поставлена задача вирішується в підщічнику для рамкових прикладів карабінів на базі АК, що містить монтажну пластину та подушку підщічника, причому геометрія форми кріпильної пластини відповідає внутрішній формі приклада карабіна, а подушка підщічника закріплена до кріпильної пластини за допомогою роз'ємного з'єднання. На відміну від прототипу, у якому для встановлення монтажної пластини необхідно здійснювати додаткову механічну обробку прикладу, тобто просвердлити отвори у прикладі, а конструкція подушки підщічника не дозволяє складати приклад без попереднього його зняття, у запропонованій корисній моделі кріплення подушки підщічника через роз'ємне з'єднання до монтажної пластини, форма якої відповідає внутрішній формі приклада карабіна дозволяє здійснювати установку пластини усередині приклада без додаткової механічної обробки прикладу, а також дає можливість складати приклад без демонтажу подушки підщічника. На фіг. 1 зображений загальний вид монтажної пластини, на фіг. 2 - загальний вид подушки підщічника, на фіг. 3 - встановлення підщічника на прикладі. Підщічник складається з монтажної пластини 1 із отвором 2. Подушка 3 підщічника має важіль 4 з отвором 5, яким вона кріпитися до пластини 1. Підщічник кріпитися до приклада наступним чином. Пластина 1 вставляється в приклад і зрушується вперед до упору. Подушка 4 одягається зверху приклада таким чином, щоб збіглися отвір 3 пластини 1 і отвір 6 важеля 5, які стискуються болтовим з'єднанням. За рахунок затиснення утворяться сили тертя, які запобігають руху пластини 1 уздовж приклада, а також при пострілі за рахунок своєї форми, яка відповідає формі приклада, пластина 1 прагне здвинутись вперед, що ще міцніше фіксує її в прикладі. Запропонований механізм простий у виготовленні, налагодженні та надійний у роботі. Встановлення підщічника не передбачає особливих навичок зброяра і самостійно монтується на рамковому прикладі будь-якої зброї, на базі карабіна Калашникова. Виготовлення деталей можливо на діючих машинобудівних підприємствах без значних змін у технологічний процес і капітальних вкладень. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Підщічник для рамкових прикладів карабінів на базі АК, що містить монтажну пластину та подушку підщічника, який відрізняється тим, що геометрія форми кріпильної пластини відповідає внутрішній формі приклада карабіна, а подушка підщічника закріплена до кріпильної пластини за допомогою роз'ємного з'єднання. 1 UA 92868 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
