Установка для акумулювання неспалимого палива

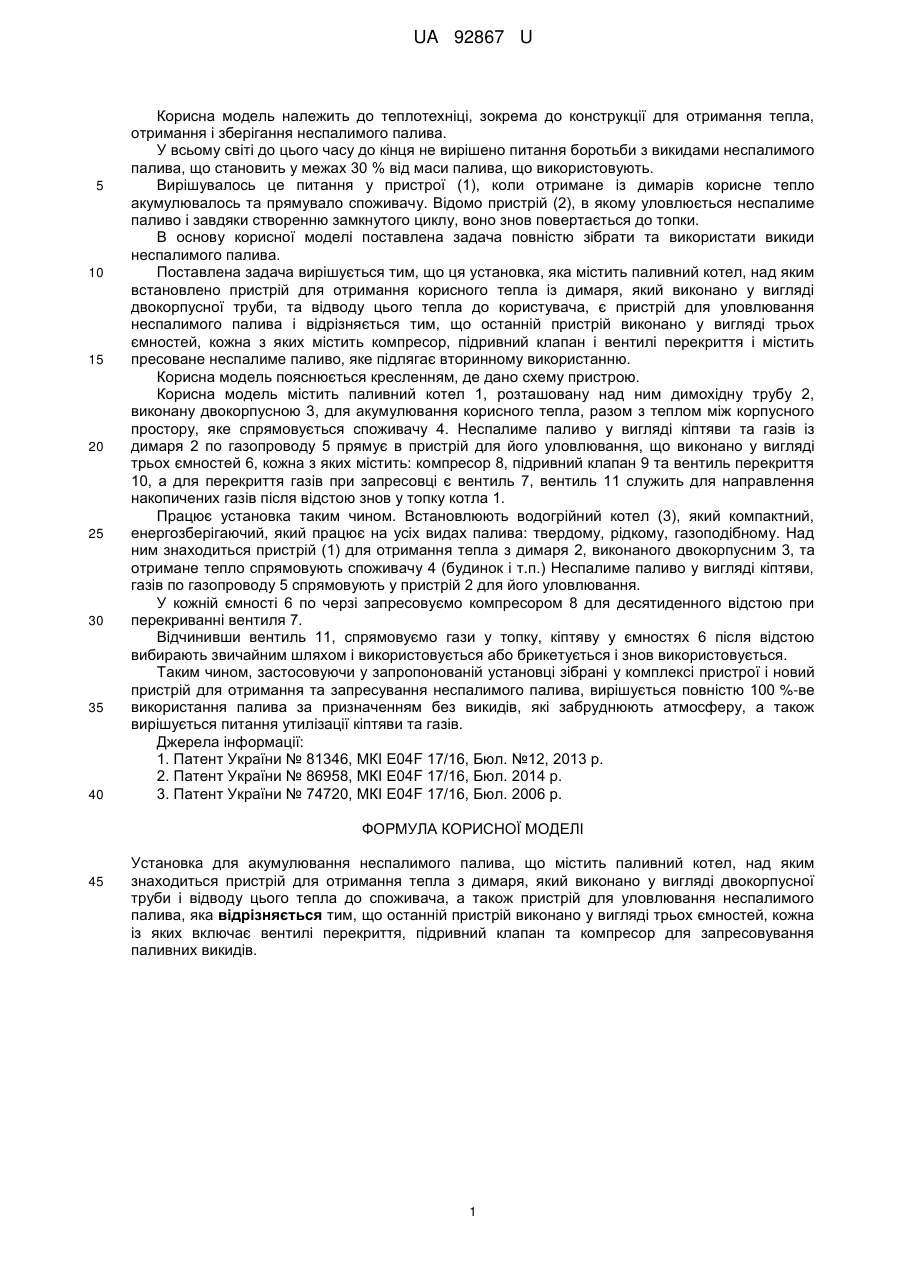

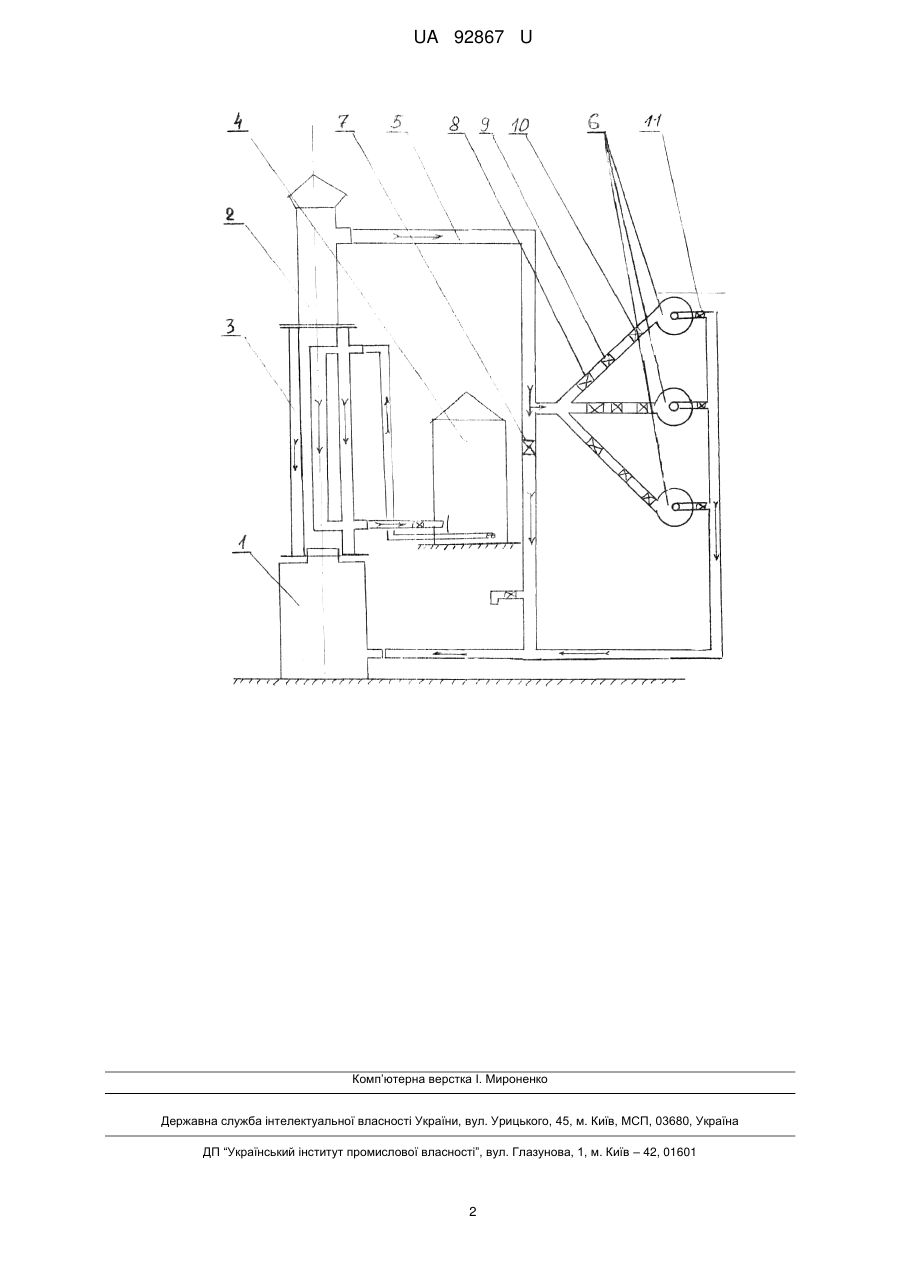

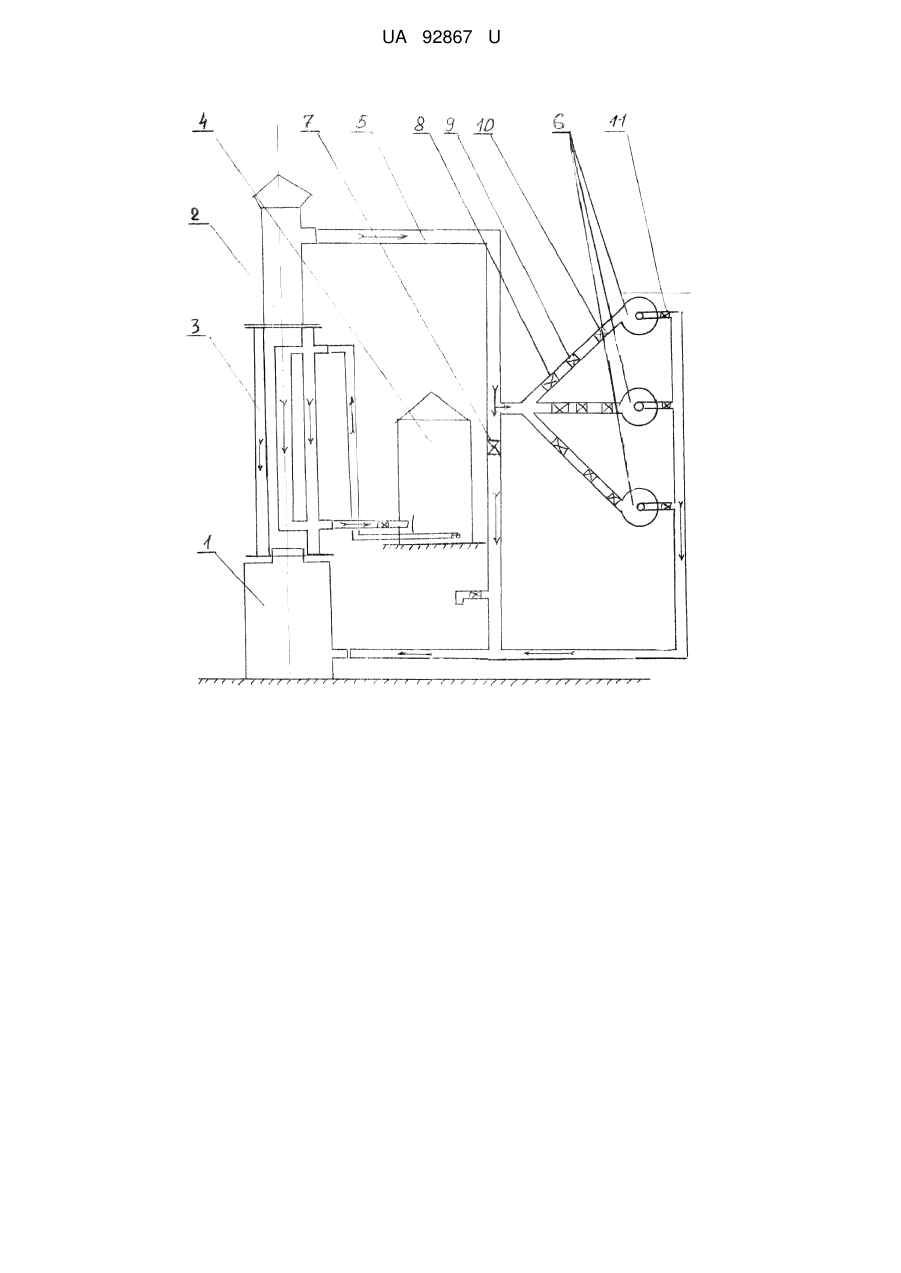

Реферат: UA 92867 U UA 92867 U 5 10 15 20 25 30 35 40 Корисна модель належить до теплотехніці, зокрема до конструкції для отримання тепла, отримання і зберігання неспалимого палива. У всьому світі до цього часу до кінця не вирішено питання боротьби з викидами неспалимого палива, що становить у межах 30 % від маси палива, що використовують. Вирішувалось це питання у пристрої (1), коли отримане із димарів корисне тепло акумулювалось та прямувало споживачу. Відомо пристрій (2), в якому уловлюється неспалиме паливо і завдяки створенню замкнутого циклу, воно знов повертається до топки. В основу корисної моделі поставлена задача повністю зібрати та використати викиди неспалимого палива. Поставлена задача вирішується тим, що ця установка, яка містить паливний котел, над яким встановлено пристрій для отримання корисного тепла із димаря, який виконано у вигляді двокорпусної труби, та відводу цього тепла до користувача, є пристрій для уловлювання неспалимого палива і відрізняється тим, що останній пристрій виконано у вигляді трьох ємностей, кожна з яких містить компресор, підривний клапан і вентилі перекриття і містить пресоване неспалиме паливо, яке підлягає вторинному використанню. Корисна модель пояснюється кресленням, де дано схему пристрою. Корисна модель містить паливний котел 1, розташовану над ним димохідну трубу 2, виконану двокорпусною 3, для акумулювання корисного тепла, разом з теплом між корпусного простору, яке спрямовується споживачу 4. Неспалиме паливо у вигляді кіптяви та газів із димаря 2 по газопроводу 5 прямує в пристрій для його уловлювання, що виконано у вигляді трьох ємностей 6, кожна з яких містить: компресор 8, підривний клапан 9 та вентиль перекриття 10, а для перекриття газів при запресовці є вентиль 7, вентиль 11 служить для направлення накопичених газів після відстою знов у топку котла 1. Працює установка таким чином. Встановлюють водогрійний котел (3), який компактний, енергозберігаючий, який працює на усіх видах палива: твердому, рідкому, газоподібному. Над ним знаходиться пристрій (1) для отримання тепла з димаря 2, виконаного двокорпусним 3, та отримане тепло спрямовують споживачу 4 (будинок і т.п.) Неспалиме паливо у вигляді кіптяви, газів по газопроводу 5 спрямовують у пристрій 2 для його уловлювання. У кожній ємності 6 по черзі запресовуємо компресором 8 для десятиденного відстою при перекриванні вентиля 7. Відчинивши вентиль 11, спрямовуємо гази у топку, кіптяву у ємностях 6 після відстою вибирають звичайним шляхом і використовується або брикетується і знов використовується. Таким чином, застосовуючи у запропонованій установці зібрані у комплексі пристрої і новий пристрій для отримання та запресування неспалимого палива, вирішується повністю 100 %-ве використання палива за призначенням без викидів, які забруднюють атмосферу, а також вирішується питання утилізації кіптяви та газів. Джерела інформації: 1. Патент України № 81346, МКІ Е04F 17/16, Бюл. №12, 2013 р. 2. Патент України № 86958, МКІ Е04F 17/16, Бюл. 2014 р. 3. Патент України № 74720, МКІ Е04F 17/16, Бюл. 2006 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Установка для акумулювання неспалимого палива, що містить паливний котел, над яким знаходиться пристрій для отримання тепла з димаря, який виконано у вигляді двокорпусної труби і відводу цього тепла до споживача, а також пристрій для уловлювання неспалимого палива, яка відрізняється тим, що останній пристрій виконано у вигляді трьох ємностей, кожна із яких включає вентилі перекриття, підривний клапан та компресор для запресовування паливних викидів. 1 UA 92867 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
