Пристрій для зневоднення

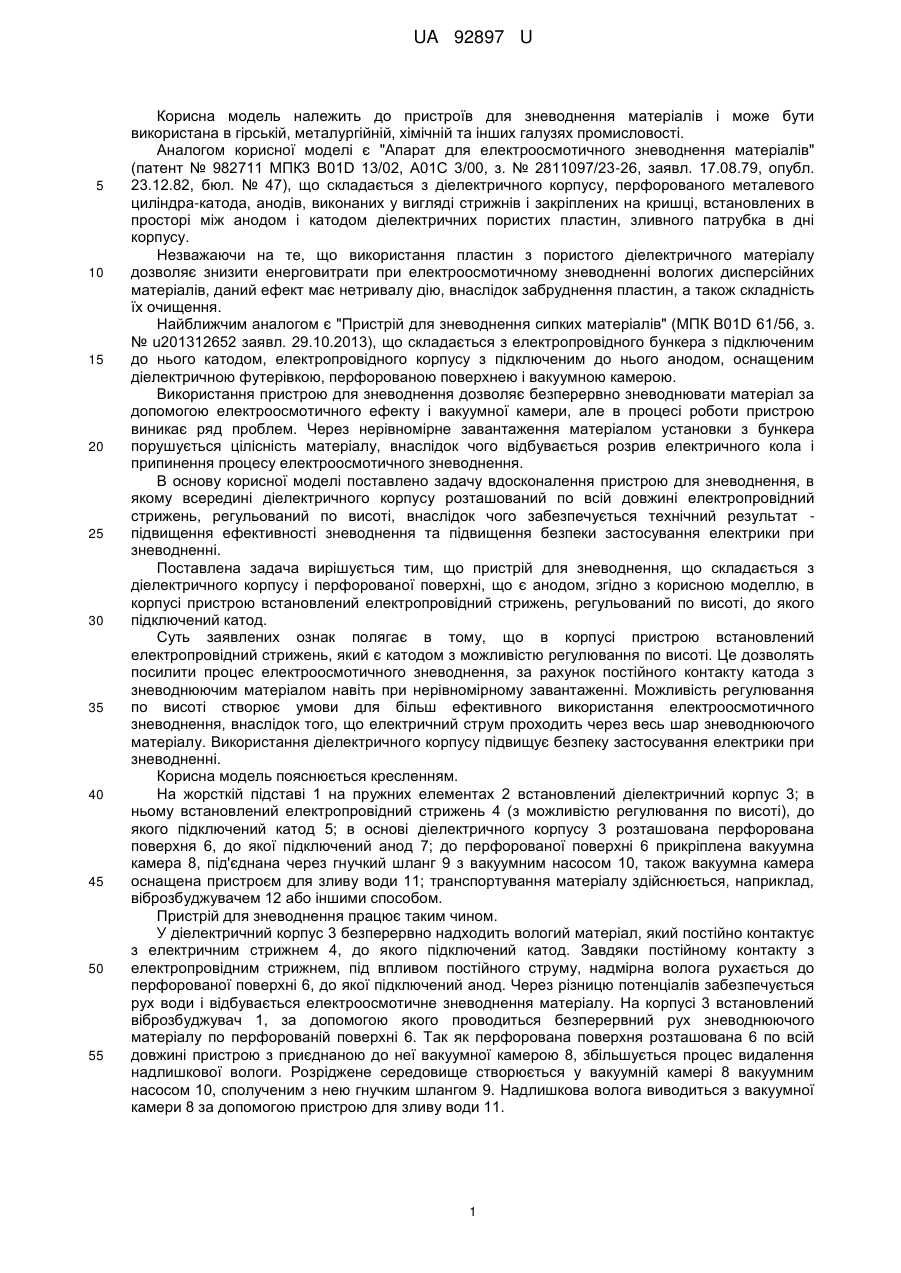

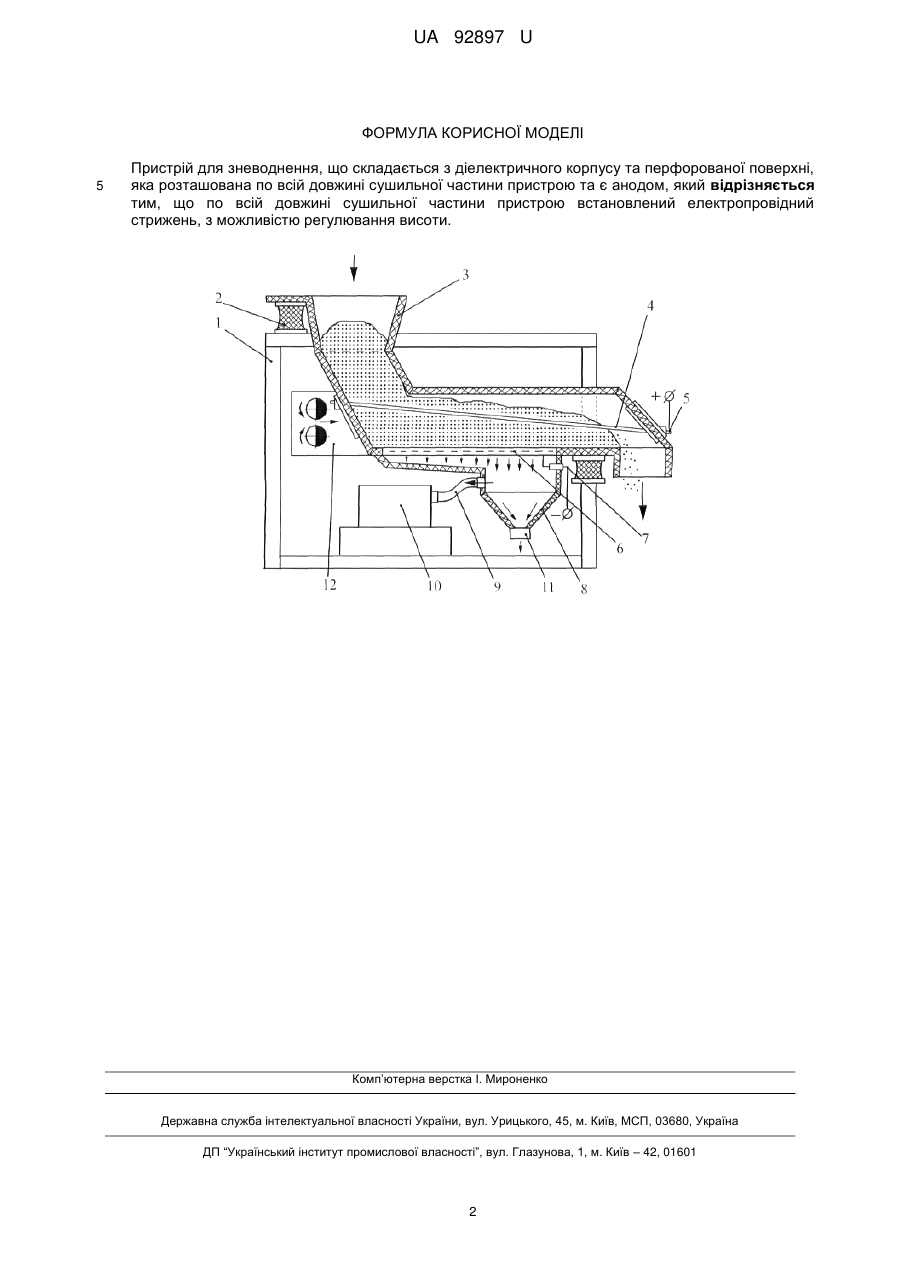

Реферат: UA 92897 U UA 92897 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв для зневоднення матеріалів і може бути використана в гірській, металургійній, хімічній та інших галузях промисловості. Аналогом корисної моделі є "Апарат для електроосмотичного зневоднення матеріалів" (патент № 982711 МПК3 B01D 13/02, А01С 3/00, з. № 2811097/23-26, заявл. 17.08.79, опубл. 23.12.82, бюл. № 47), що складається з діелектричного корпусу, перфорованого металевого циліндра-катода, анодів, виконаних у вигляді стрижнів і закріплених на кришці, встановлених в просторі між анодом і катодом діелектричних пористих пластин, зливного патрубка в дні корпусу. Незважаючи на те, що використання пластин з пористого діелектричного матеріалу дозволяє знизити енерговитрати при електроосмотичному зневодненні вологих дисперсійних матеріалів, даний ефект має нетривалу дію, внаслідок забруднення пластин, а також складність їх очищення. Найближчим аналогом є "Пристрій для зневоднення сипких матеріалів" (МПК B01D 61/56, з. № u201312652 заявл. 29.10.2013), що складається з електропровідного бункера з підключеним до нього катодом, електропровідного корпусу з підключеним до нього анодом, оснащеним діелектричною футерівкою, перфорованою поверхнею і вакуумною камерою. Використання пристрою для зневоднення дозволяє безперервно зневоднювати матеріал за допомогою електроосмотичного ефекту і вакуумної камери, але в процесі роботи пристрою виникає ряд проблем. Через нерівномірне завантаження матеріалом установки з бункера порушується цілісність матеріалу, внаслідок чого відбувається розрив електричного кола і припинення процесу електроосмотичного зневоднення. В основу корисної моделі поставлено задачу вдосконалення пристрою для зневоднення, в якому всередині діелектричного корпусу розташований по всій довжині електропровідний стрижень, регульований по висоті, внаслідок чого забезпечується технічний результат підвищення ефективності зневоднення та підвищення безпеки застосування електрики при зневодненні. Поставлена задача вирішується тим, що пристрій для зневоднення, що складається з діелектричного корпусу і перфорованої поверхні, що є анодом, згідно з корисною моделлю, в корпусі пристрою встановлений електропровідний стрижень, регульований по висоті, до якого підключений катод. Суть заявлених ознак полягає в тому, що в корпусі пристрою встановлений електропровідний стрижень, який є катодом з можливістю регулювання по висоті. Це дозволять посилити процес електроосмотичного зневоднення, за рахунок постійного контакту катода з зневоднюючим матеріалом навіть при нерівномірному завантаженні. Можливість регулювання по висоті створює умови для більш ефективного використання електроосмотичного зневоднення, внаслідок того, що електричний струм проходить через весь шар зневоднюючого матеріалу. Використання діелектричного корпусу підвищує безпеку застосування електрики при зневодненні. Корисна модель пояснюється кресленням. На жорсткій підставі 1 на пружних елементах 2 встановлений діелектричний корпус 3; в ньому встановлений електропровідний стрижень 4 (з можливістю регулювання по висоті), до якого підключений катод 5; в основі діелектричного корпусу 3 розташована перфорована поверхня 6, до якої підключений анод 7; до перфорованої поверхні 6 прикріплена вакуумна камера 8, під'єднана через гнучкий шланг 9 з вакуумним насосом 10, також вакуумна камера оснащена пристроєм для зливу води 11; транспортування матеріалу здійснюється, наприклад, віброзбуджувачем 12 або іншими способом. Пристрій для зневоднення працює таким чином. У діелектричний корпус 3 безперервно надходить вологий матеріал, який постійно контактує з електричним стрижнем 4, до якого підключений катод. Завдяки постійному контакту з електропровідним стрижнем, під впливом постійного струму, надмірна волога рухається до перфорованої поверхні 6, до якої підключений анод. Через різницю потенціалів забезпечується рух води і відбувається електроосмотичне зневоднення матеріалу. На корпусі 3 встановлений віброзбуджувач 1, за допомогою якого проводиться безперервний рух зневоднюючого матеріалу по перфорованій поверхні 6. Так як перфорована поверхня розташована 6 по всій довжині пристрою з приєднаною до неї вакуумної камерою 8, збільшується процес видалення надлишкової вологи. Розріджене середовище створюється у вакуумній камері 8 вакуумним насосом 10, сполученим з нею гнучким шлангом 9. Надлишкова волога виводиться з вакуумної камери 8 за допомогою пристрою для зливу води 11. 1UA 92897 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій для зневоднення, що складається з діелектричного корпусу та перфорованої поверхні, яка розташована по всій довжині сушильної частини пристрою та є анодом, який відрізняється тим, що по всій довжині сушильної частини пристрою встановлений електропровідний стрижень, з можливістю регулювання висоти. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
