Пристрій для зневоднення сипких матеріалів

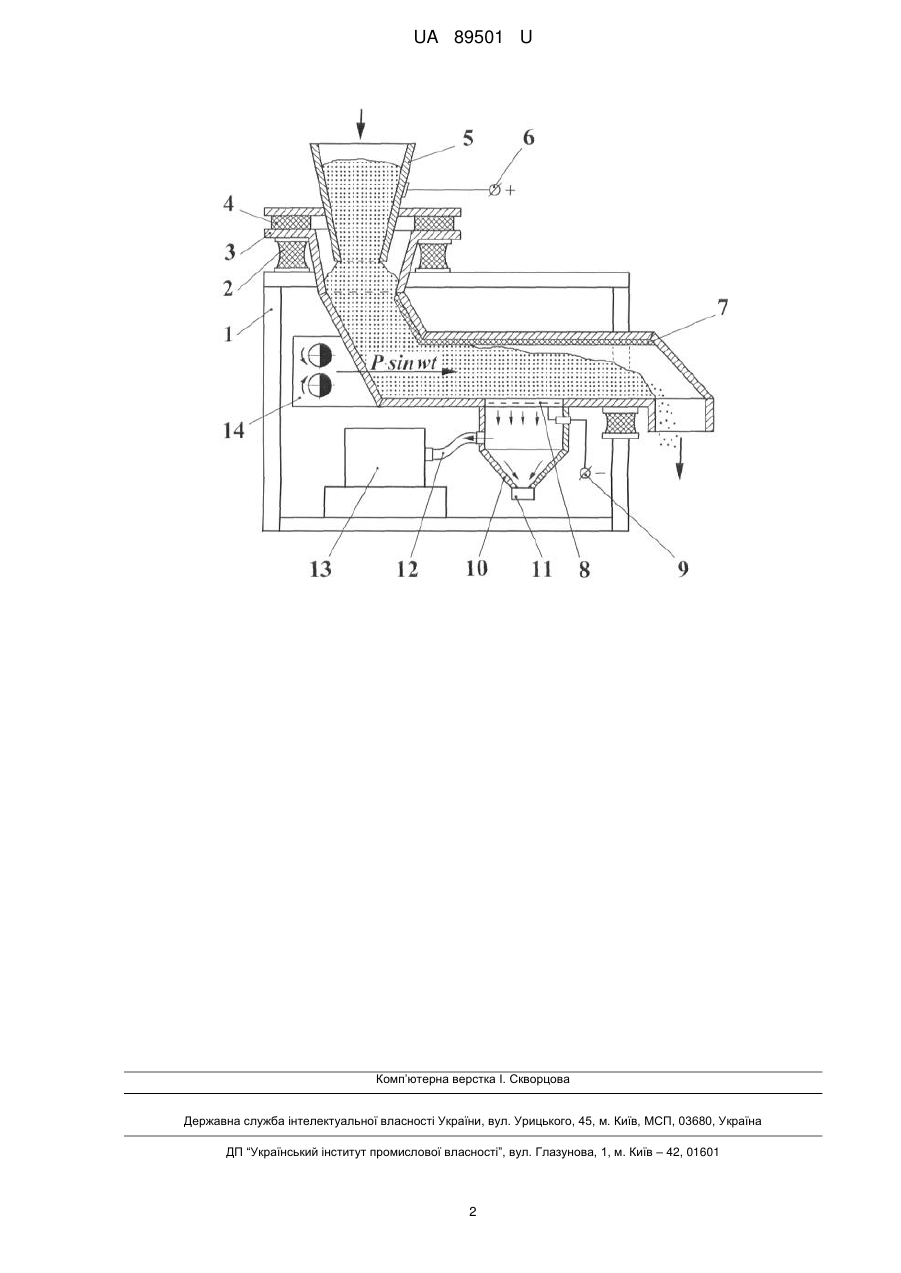

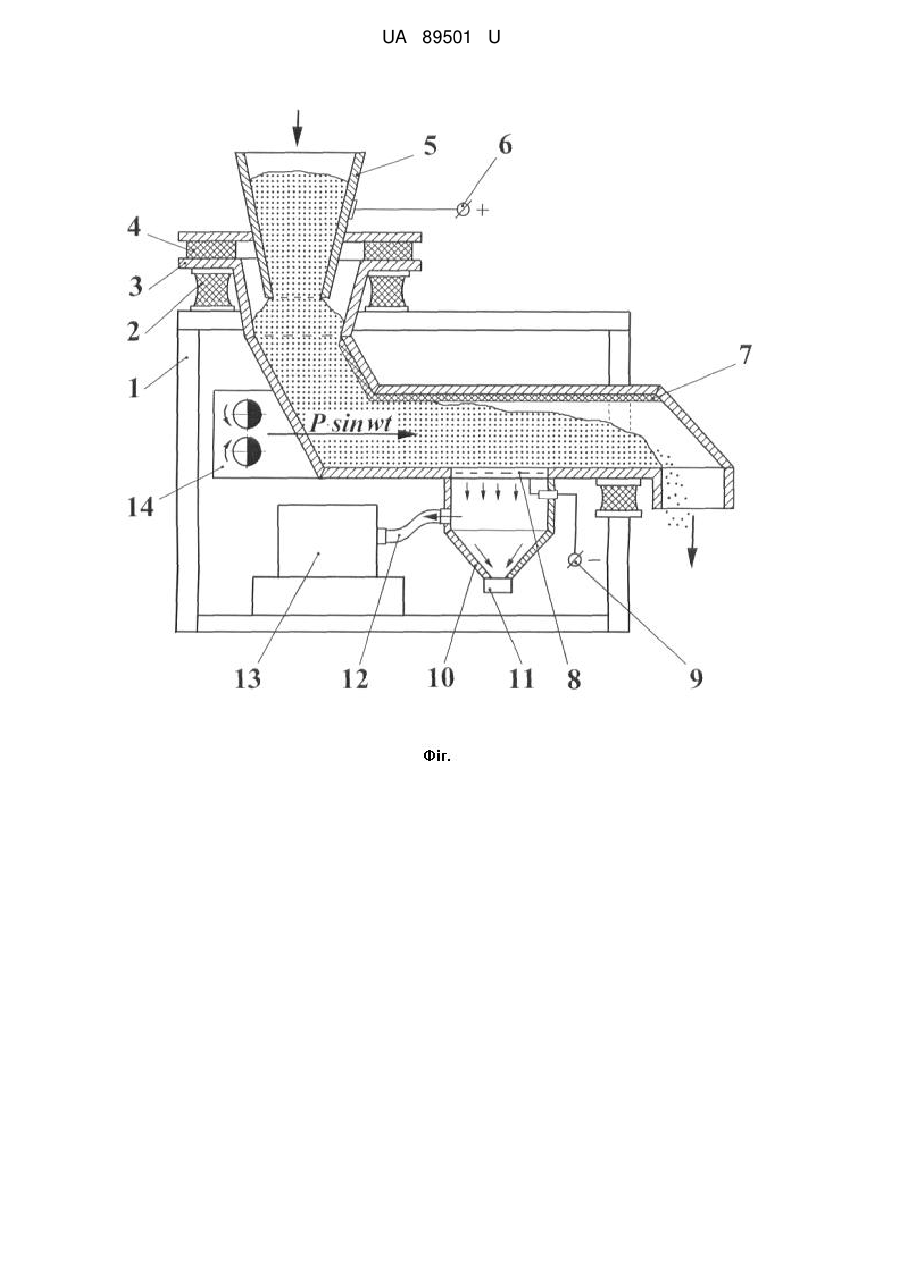

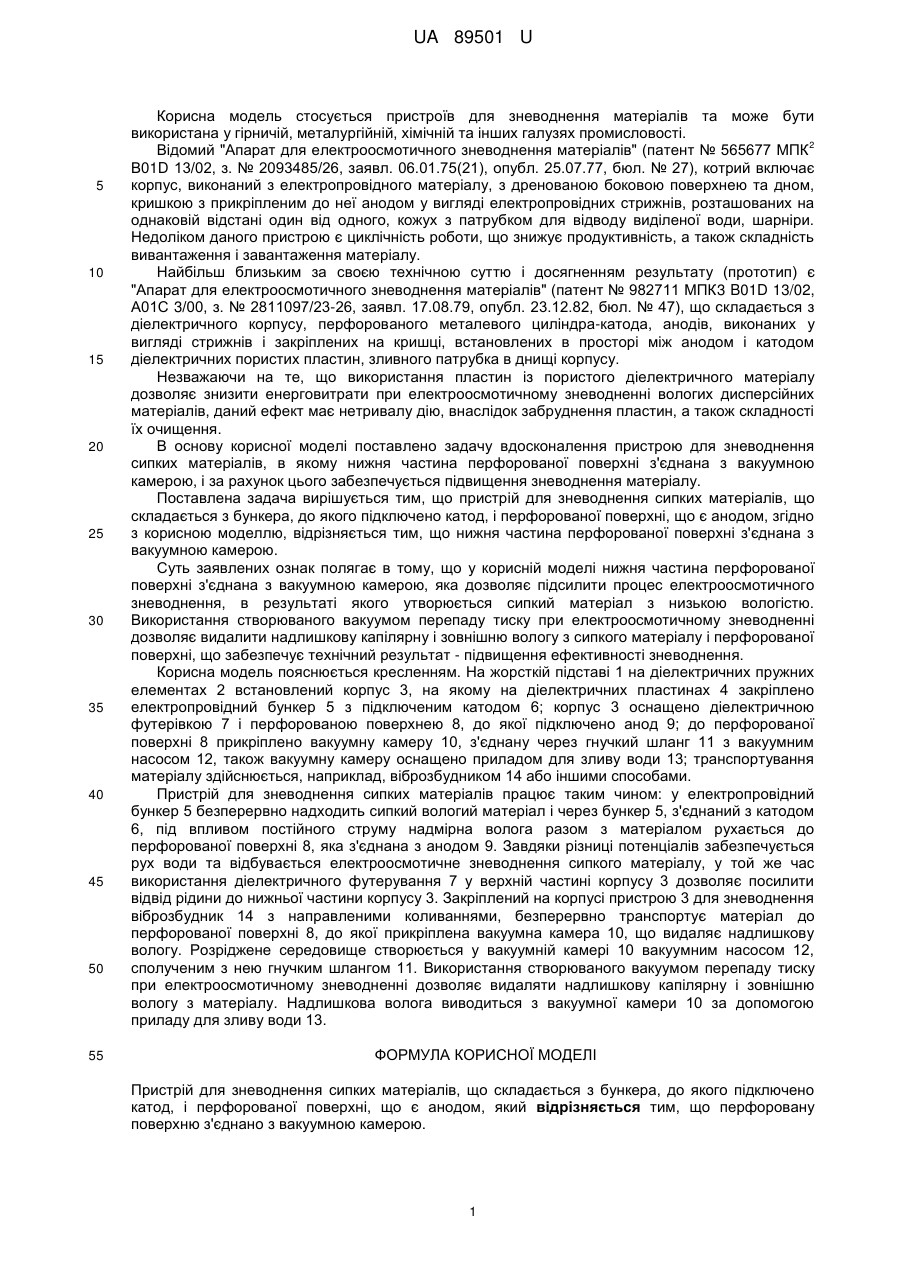

Реферат: UA 89501 U UA 89501 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель стосується пристроїв для зневоднення матеріалів та може бути використана у гірничій, металургійній, хімічній та інших галузях промисловості. 2 Відомий "Апарат для електроосмотичного зневоднення матеріалів" (патент № 565677 МПК В01D 13/02, з. № 2093485/26, заявл. 06.01.75(21), опубл. 25.07.77, бюл. № 27), котрий включає корпус, виконаний з електропровідного матеріалу, з дренованою боковою поверхнею та дном, кришкою з прикріпленим до неї анодом у вигляді електропровідних стрижнів, розташованих на однаковій відстані один від одного, кожух з патрубком для відводу виділеної води, шарніри. Недоліком даного пристрою є циклічність роботи, що знижує продуктивність, а також складність вивантаження і завантаження матеріалу. Найбільш близьким за своєю технічною суттю і досягненням результату (прототип) є "Апарат для електроосмотичного зневоднення матеріалів" (патент № 982711 МПК3 B01D 13/02, А01С 3/00, з. № 2811097/23-26, заявл. 17.08.79, опубл. 23.12.82, бюл. № 47), що складається з діелектричного корпусу, перфорованого металевого циліндра-катода, анодів, виконаних у вигляді стрижнів і закріплених на кришці, встановлених в просторі між анодом і катодом діелектричних пористих пластин, зливного патрубка в днищі корпусу. Незважаючи на те, що використання пластин із пористого діелектричного матеріалу дозволяє знизити енерговитрати при електроосмотичному зневодненні вологих дисперсійних матеріалів, даний ефект має нетривалу дію, внаслідок забруднення пластин, а також складності їх очищення. В основу корисної моделі поставлено задачу вдосконалення пристрою для зневоднення сипких матеріалів, в якому нижня частина перфорованої поверхні з'єднана з вакуумною камерою, і за рахунок цього забезпечується підвищення зневоднення матеріалу. Поставлена задача вирішується тим, що пристрій для зневоднення сипких матеріалів, що складається з бункера, до якого підключено катод, і перфорованої поверхні, що є анодом, згідно з корисною моделлю, відрізняється тим, що нижня частина перфорованої поверхні з'єднана з вакуумною камерою. Суть заявлених ознак полягає в тому, що у корисній моделі нижня частина перфорованої поверхні з'єднана з вакуумною камерою, яка дозволяє підсилити процес електроосмотичного зневоднення, в результаті якого утворюється сипкий матеріал з низькою вологістю. Використання створюваного вакуумом перепаду тиску при електроосмотичному зневодненні дозволяє видалити надлишкову капілярну і зовнішню вологу з сипкого матеріалу і перфорованої поверхні, що забезпечує технічний результат - підвищення ефективності зневоднення. Корисна модель пояснюється кресленням. На жорсткій підставі 1 на діелектричних пружних елементах 2 встановлений корпус 3, на якому на діелектричних пластинах 4 закріплено електропровідний бункер 5 з підключеним катодом 6; корпус 3 оснащено діелектричною футерівкою 7 і перфорованою поверхнею 8, до якої підключено анод 9; до перфорованої поверхні 8 прикріплено вакуумну камеру 10, з'єднану через гнучкий шланг 11 з вакуумним насосом 12, також вакуумну камеру оснащено приладом для зливу води 13; транспортування матеріалу здійснюється, наприклад, віброзбудником 14 або іншими способами. Пристрій для зневоднення сипких матеріалів працює таким чином: у електропровідний бункер 5 безперервно надходить сипкий вологий матеріал і через бункер 5, з'єднаний з катодом 6, під впливом постійного струму надмірна волога разом з матеріалом рухається до перфорованої поверхні 8, яка з'єднана з анодом 9. Завдяки різниці потенціалів забезпечується рух води та відбувається електроосмотичне зневоднення сипкого матеріалу, у той же час використання діелектричного футерування 7 у верхній частині корпусу 3 дозволяє посилити відвід рідини до нижньої частини корпусу 3. Закріплений на корпусі пристрою 3 для зневоднення віброзбудник 14 з направленими коливаннями, безперервно транспортує матеріал до перфорованої поверхні 8, до якої прикріплена вакуумна камера 10, що видаляє надлишкову вологу. Розріджене середовище створюється у вакуумній камері 10 вакуумним насосом 12, сполученим з нею гнучким шлангом 11. Використання створюваного вакуумом перепаду тиску при електроосмотичному зневодненні дозволяє видаляти надлишкову капілярну і зовнішню вологу з матеріалу. Надлишкова волога виводиться з вакуумної камери 10 за допомогою приладу для зливу води 13. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для зневоднення сипких матеріалів, що складається з бункера, до якого підключено катод, і перфорованої поверхні, що є анодом, який відрізняється тим, що перфоровану поверхню з'єднано з вакуумною камерою. 1 UA 89501 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
