Кукурудзозбиральна машина

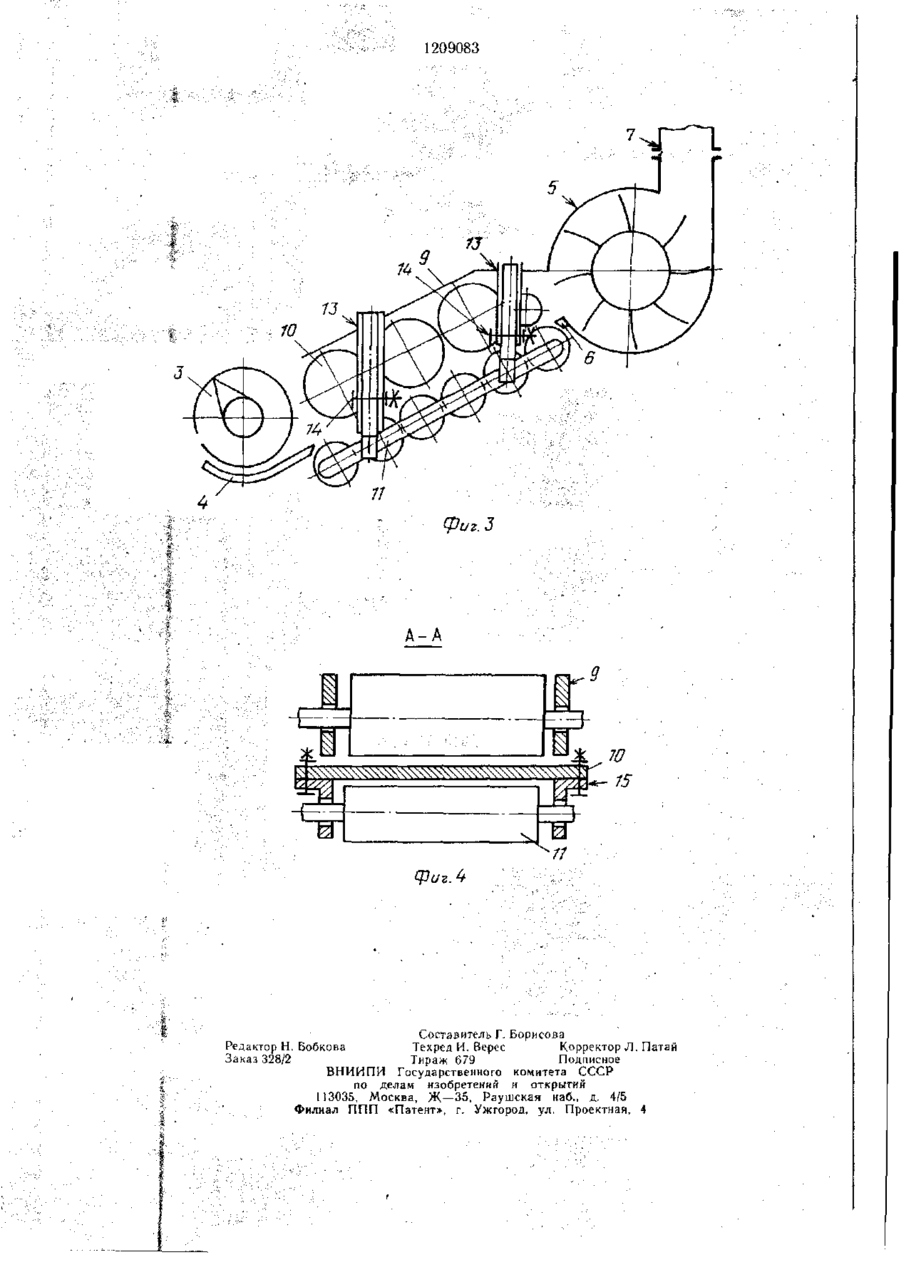

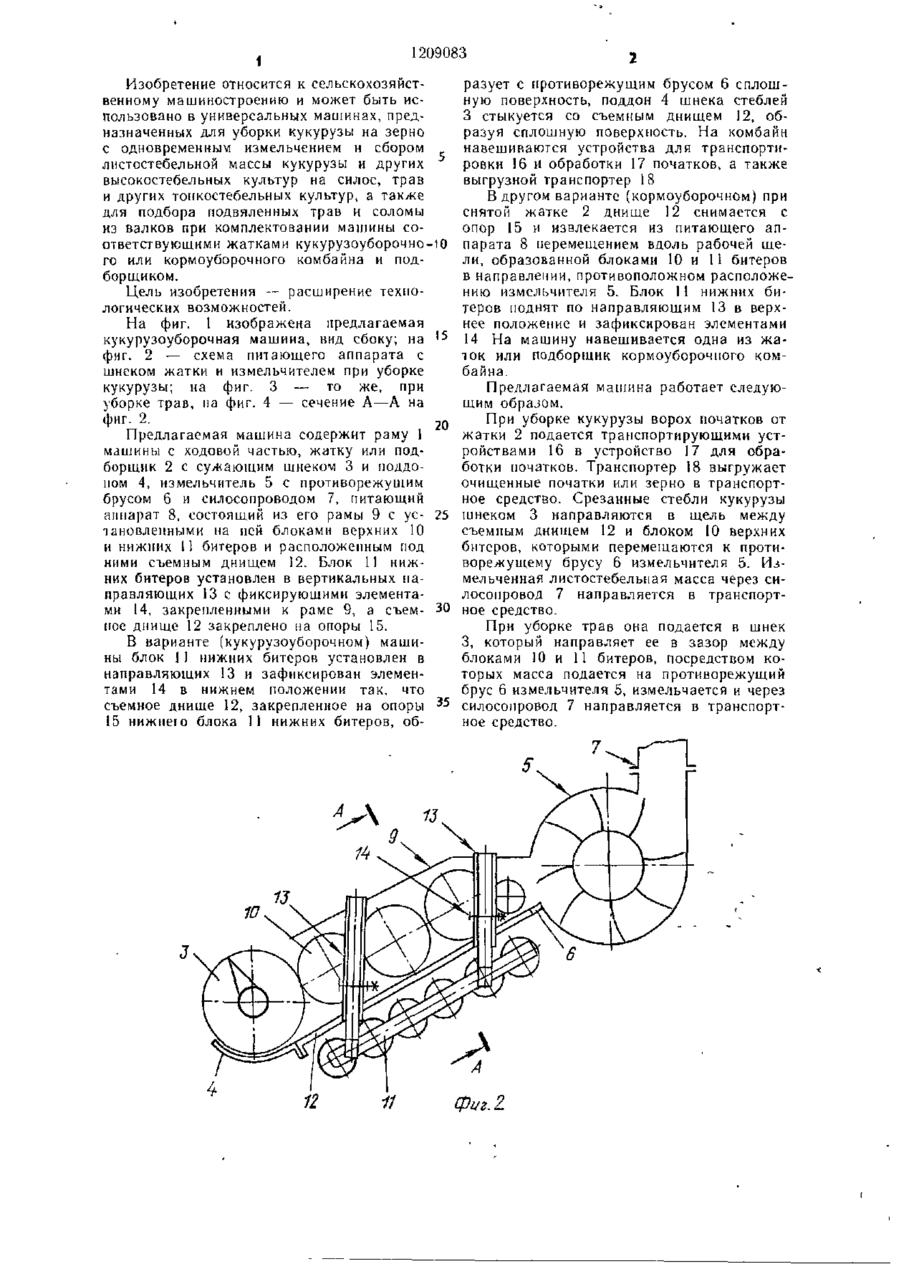

КУКУРУЗОУБОРОЧНАЯ МАШИ НА, содержащая жатку и питающий аппарат, состоящий из рамы с уста нов лен ными Н ней блоками верхних и нижних У битеров и расположенного под ними днища отличающаяся тем, что, с целью расширения технологических возможностей, питающий аппарат снабжен закрепленными на его раме вертикальными направляющими, нижний блок битеров смоніирован в на правляющих с возможностью перемещения по ним и фиксации, при этом днище выполнено съемным и размещено между блоками верхних и нижних битеров (21) 3736663/30-15 (22) 29 04 84 (46) 07 02 86. Бюл № 5 (71) Производственное объединение «Херсонский комбайновый завод им. Г. И. Петровского» (72) П. П. Барановский, Г. И. Гребенюк, В. В. Блюммер и Н. Я Тростяный (53) 631 355(088 8) (56) Авторское свидетельство СССР № 841621, кл А 01 D 45/02, 1981. і 18 о 00 СО фиг.1 1 1209083 Изобретение относится к сельскохозяйственному машиностроению и может быть использовано в универсальных машинах, предназначенных для уборки кукурузы на зерно с одновременным измельчением и сбором листостебельной массы кукурузы и других высокостебельных культур на силос, трав и других тонкостебельных культур, а также для подбора подвяленных трав и соломы из валков при комплектовании машины соответствующими жатками кукурузоуборочно-10 го или кормоуборочного комбайна и подборщиком. Цель изобретения — расширение технологических возможностей. На фиг. 1 изображена предлагаемая кукурузоуборочная машина, вид сбоку; на | 5 фиг. 2 — схема питающего аппарата с шнеком жатки и измельчителем при уборке кукурузы; на фиг. 3 — то же, при уборке трав, на фиг. 4 — сечение А—А на фиг. 2. 20 Предлагаемая машина содержит раму 1 машины с ходовой частью, жатку или подборщик 2 с сужающим шнеком 3 и поддоном 4, измельчитель 5 с противорежутим брусом б и силосопроводом 7, питающий аппарат 8, состоящий из его рамы 9 с ус- 25 тановленными на пей блоками верхних 10 и нижних 11 битеров и расположенным под ними съемным днищем 12. Блок 11 нижних битеров установлен в вертикальных направляющих 13 с фиксирующими элементами 14, закрепленными к раме 9, а съем- 30 иое днище 12 закреплено на опоры 15. В варианте (кукурузоуборочном) машины блок 11 нижних битеров установлен в направляющих 13 и зафиксирован элементами 14 в нижнем положении так, что съемное днище 12, закрепленное на опоры 35 15 нижнего блока 11 нижних битеров, об разует с противорежущим брусом 6 сплошную поверхность, поддон 4 шнека стеблей 3 стыкуется со съемным днищем 12, образуя сплошную поверхность. На комбайн навешиваются устройства для транспортировки 16 и обработки 17 початков, а также выгрузной транспортер 18 В другом варианте (кормоуборочном) при снятой жатке 2 днище 12 снимается с опор 15 и извлекается из питающего аппарата 8 перемещением вдоль рабочей щели, образованной блоками 10 и 11 битеров в направлении, противоположном расположению измельчителя 5. Блок 11 нижних битеров поднят по направляющим 13 в верхнее положение и зафиксирован элементами 14 На машину навешивается одна из жаток или подборщик кормоуборочного комбайна. Предлагаемая машина работает следующим образом. При уборке кукурузы ворох початков от жатки 2 подается транспортирующими устройствами 16 в устройство 17 для обработки початков. Транспортер 18 выгружает очищенные початки или зерно в транспортное средство. Срезанные стебли кукурузы шнеком 3 направляются в щель между съемным днищем 12 и блоком 10 верхних битеров, которыми перемещаются к противорежущему брусу 6 измельчителя 5. Измельченная листостебельная масса через силосопровод 7 направляется в транспортное средство. При уборке трав она подается в шнек 3, который направляет ее в зазор между блоками 10 и 11 битеров, посредством которых масса подается на противорежущий брус 6 измельчителя 5, измельчается и через силосопровод 7 направляется в транспортное средство. 5, ^Л Фиг.1 7 У , 1209083 Фиг. 3 А-А фиг А Состзвитель Г. Борисова Редактор Н. Бобкова Техред И. Верес Корректор Л. Патан Заказ 328/2 Тираж 679 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж—35, Раушская наб., д. 4/5 Филиал ППП «Патент*, г. Ужгород, ул. Проектная, 4
