Апарат для перемішування рідких середовищ
Формула / Реферат
1. Апарат для перемішування рідких середовищ, що містить корпус з днищем, накривкою і патрубками, а також розміщений у порожнині корпуса вал з мішалкою, який відрізняється тим, що корпус виконано подовженим з паралельними довгими стінками, мішалку зміщено в бік однієї з коротких стінок, а в корпусі з можливістю переміщення вздовж довгих стінок розміщено поперечну перегородку.
2. Апарат за п. 1, який відрізняється тим, що поперечна перегородка має форму, аналогічну формі короткої стінки корпуса, віддаленої від мішалки.
Текст

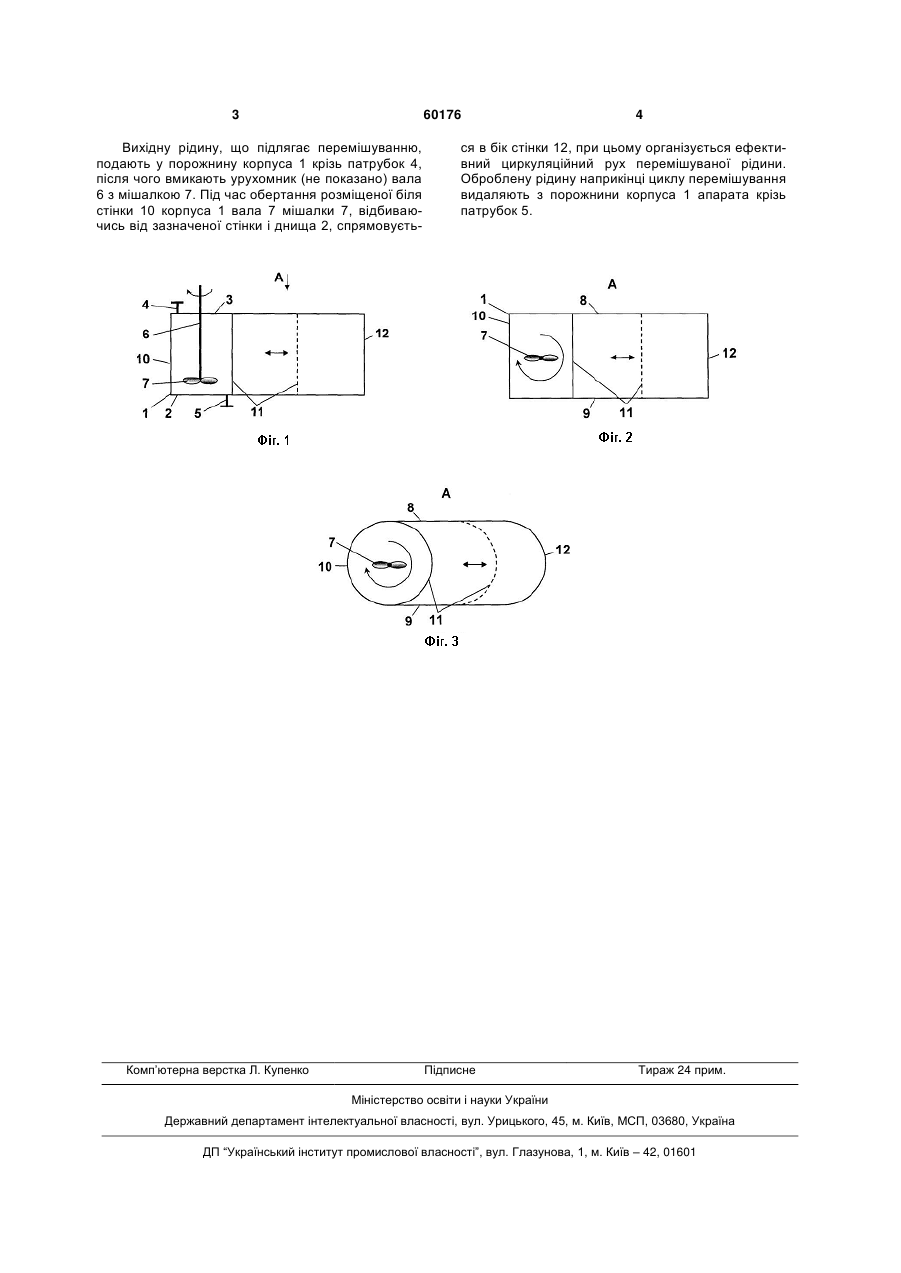

1. Апарат для перемішування рідких середовищ, що містить корпус з днищем, накривкою і патрубками, а також розміщений у порожнині кор 3 60176 Вихідну рідину, що підлягає перемішуванню, подають у порожнину корпуса 1 крізь патрубок 4, після чого вмикають урухомник (не показано) вала 6 з мішалкою 7. Під час обертання розміщеної біля стінки 10 корпуса 1 вала 7 мішалки 7, відбиваючись від зазначеної стінки і днища 2, спрямовуєть Комп’ютерна верстка Л. Купенко 4 ся в бік стінки 12, при цьому організується ефективний циркуляційний рух перемішуваної рідини. Оброблену рідину наприкінці циклу перемішування видаляють з порожнини корпуса 1 апарата крізь патрубок 5. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюApparatus for mixing fluids
Автори англійськоюMikulionok Ihor Olehovych
Назва патенту російськоюАппарат для перемешивания жидких сред
Автори російськоюМикуленок Игорь Олегович
МПК / Мітки
МПК: B01F 7/16
Мітки: середовищ, перемішування, рідких, апарат
