Завантажувальна секція одночерв’ячного екструдера

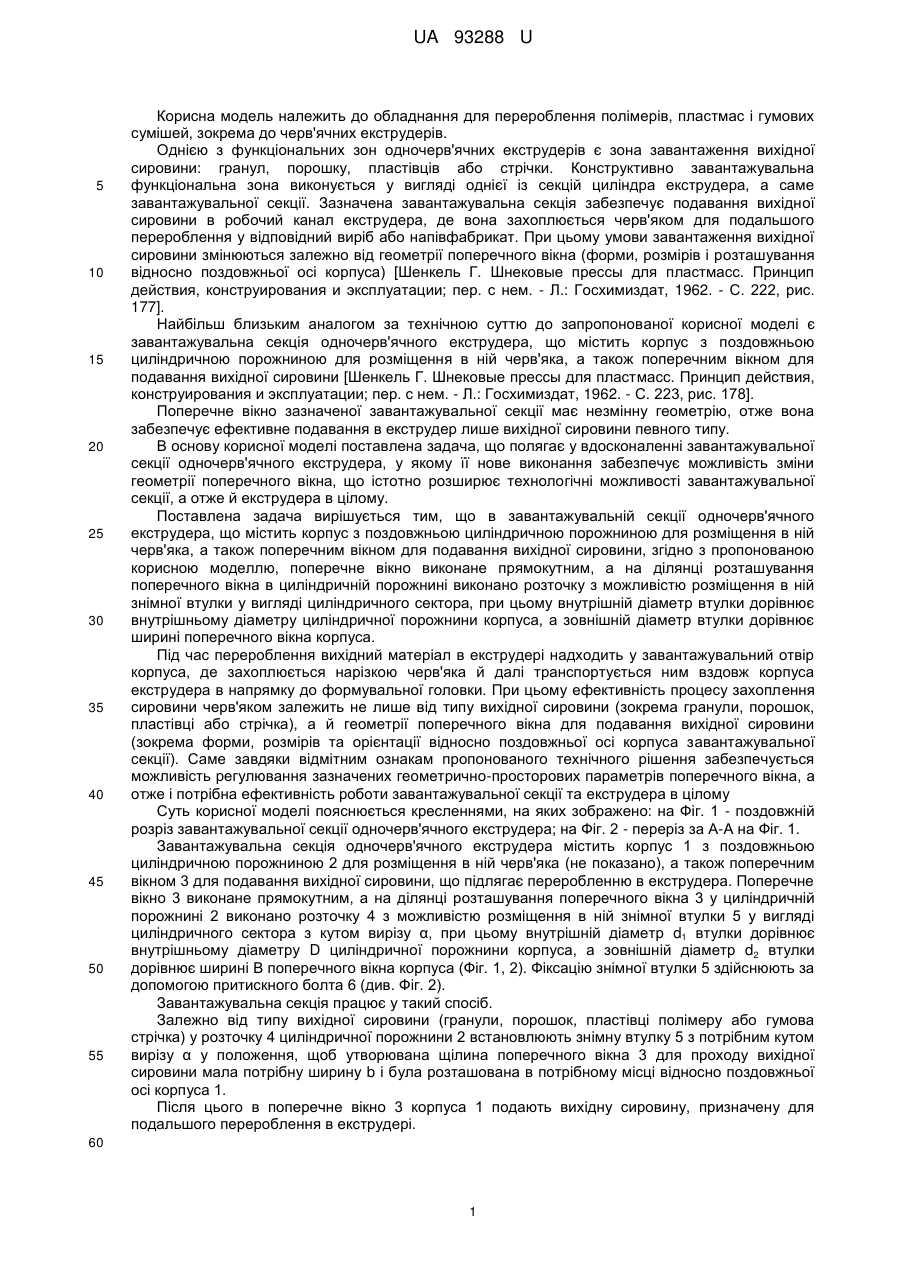

Реферат: UA 93288 U UA 93288 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до обладнання для перероблення полімерів, пластмас і гумових сумішей, зокрема до черв'ячних екструдерів. Однією з функціональних зон одночерв'ячних екструдерів є зона завантаження вихідної сировини: гранул, порошку, пластівців або стрічки. Конструктивно завантажувальна функціональна зона виконується у вигляді однієї із секцій циліндра екструдера, а саме завантажувальної секції. Зазначена завантажувальна секція забезпечує подавання вихідної сировини в робочий канал екструдера, де вона захоплюється черв'яком для подальшого перероблення у відповідний виріб або напівфабрикат. При цьому умови завантаження вихідної сировини змінюються залежно від геометрії поперечного вікна (форми, розмірів і розташування відносно поздовжньої осі корпуса) [Шенкель Г. Шнековые прессы для пластмасс. Принцип действия, конструирования и эксплуатации; пер. с нем. - Л.: Госхимиздат, 1962. - С. 222, рис. 177]. Найбільш близьким аналогом за технічною суттю до запропонованої корисної моделі є завантажувальна секція одночерв'ячного екструдера, що містить корпус з поздовжньою циліндричною порожниною для розміщення в ній черв'яка, а також поперечним вікном для подавання вихідної сировини [Шенкель Г. Шнековые прессы для пластмасс. Принцип действия, конструирования и эксплуатации; пер. с нем. - Л.: Госхимиздат, 1962. - С. 223, рис. 178]. Поперечне вікно зазначеної завантажувальної секції має незмінну геометрію, отже вона забезпечує ефективне подавання в екструдер лише вихідної сировини певного типу. В основу корисної моделі поставлена задача, що полягає у вдосконаленні завантажувальної секції одночерв'ячного екструдера, у якому її нове виконання забезпечує можливість зміни геометрії поперечного вікна, що істотно розширює технологічні можливості завантажувальної секції, а отже й екструдера в цілому. Поставлена задача вирішується тим, що в завантажувальній секції одночерв'ячного екструдера, що містить корпус з поздовжньою циліндричною порожниною для розміщення в ній черв'яка, а також поперечним вікном для подавання вихідної сировини, згідно з пропонованою корисною моделлю, поперечне вікно виконане прямокутним, а на ділянці розташування поперечного вікна в циліндричній порожнині виконано розточку з можливістю розміщення в ній знімної втулки у вигляді циліндричного сектора, при цьому внутрішній діаметр втулки дорівнює внутрішньому діаметру циліндричної порожнини корпуса, а зовнішній діаметр втулки дорівнює ширині поперечного вікна корпуса. Під час перероблення вихідний матеріал в екструдері надходить у завантажувальний отвір корпуса, де захоплюється нарізкою черв'яка й далі транспортується ним вздовж корпуса екструдера в напрямку до формувальної головки. При цьому ефективність процесу захоплення сировини черв'яком залежить не лише від типу вихідної сировини (зокрема гранули, порошок, пластівці або стрічка), а й геометрії поперечного вікна для подавання вихідної сировини (зокрема форми, розмірів та орієнтації відносно поздовжньої осі корпуса завантажувальної секції). Саме завдяки відмітним ознакам пропонованого технічного рішення забезпечується можливість регулювання зазначених геометрично-просторових параметрів поперечного вікна, а отже і потрібна ефективність роботи завантажувальної секції та екструдера в цілому Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - поздовжній розріз завантажувальної секції одночерв'ячного екструдера; на Фіг. 2 - переріз за А-А на Фіг. 1. Завантажувальна секція одночерв'ячного екструдера містить корпус 1 з поздовжньою циліндричною порожниною 2 для розміщення в ній черв'яка (не показано), а також поперечним вікном 3 для подавання вихідної сировини, що підлягає переробленню в екструдера. Поперечне вікно 3 виконане прямокутним, а на ділянці розташування поперечного вікна 3 у циліндричній порожнині 2 виконано розточку 4 з можливістю розміщення в ній знімної втулки 5 у вигляді циліндричного сектора з кутом вирізу α, при цьому внутрішній діаметр d1 втулки дорівнює внутрішньому діаметру D циліндричної порожнини корпуса, а зовнішній діаметр d2 втулки дорівнює ширині В поперечного вікна корпуса (Фіг. 1, 2). Фіксацію знімної втулки 5 здійснюють за допомогою притискного болта 6 (див. Фіг. 2). Завантажувальна секція працює у такий спосіб. Залежно від типу вихідної сировини (гранули, порошок, пластівці полімеру або гумова стрічка) у розточку 4 циліндричної порожнини 2 встановлюють знімну втулку 5 з потрібним кутом вирізу α у положення, щоб утворювана щілина поперечного вікна 3 для проходу вихідної сировини мала потрібну ширину b і була розташована в потрібному місці відносно поздовжньої осі корпуса 1. Після цього в поперечне вікно 3 корпуса 1 подають вихідну сировину, призначену для подальшого перероблення в екструдері. 60 1 UA 93288 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Завантажувальна секція одночерв'ячного екструдера, що містить корпус з поздовжньою циліндричною порожниною для розміщення в ній черв'яка, а також поперечним вікном для подавання вихідної сировини, яка відрізняється тим, що поперечне вікно виконане прямокутним, а на ділянці розташування поперечного вікна в циліндричній порожнині виконано розточку з можливістю розміщення в ній знімної втулки у вигляді циліндричного сектора, при цьому внутрішній діаметр втулки дорівнює внутрішньому діаметру циліндричної порожнини корпуса, а зовнішній діаметр втулки дорівнює ширині поперечного вікна корпуса. Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
