Секція черв’яка екструдера

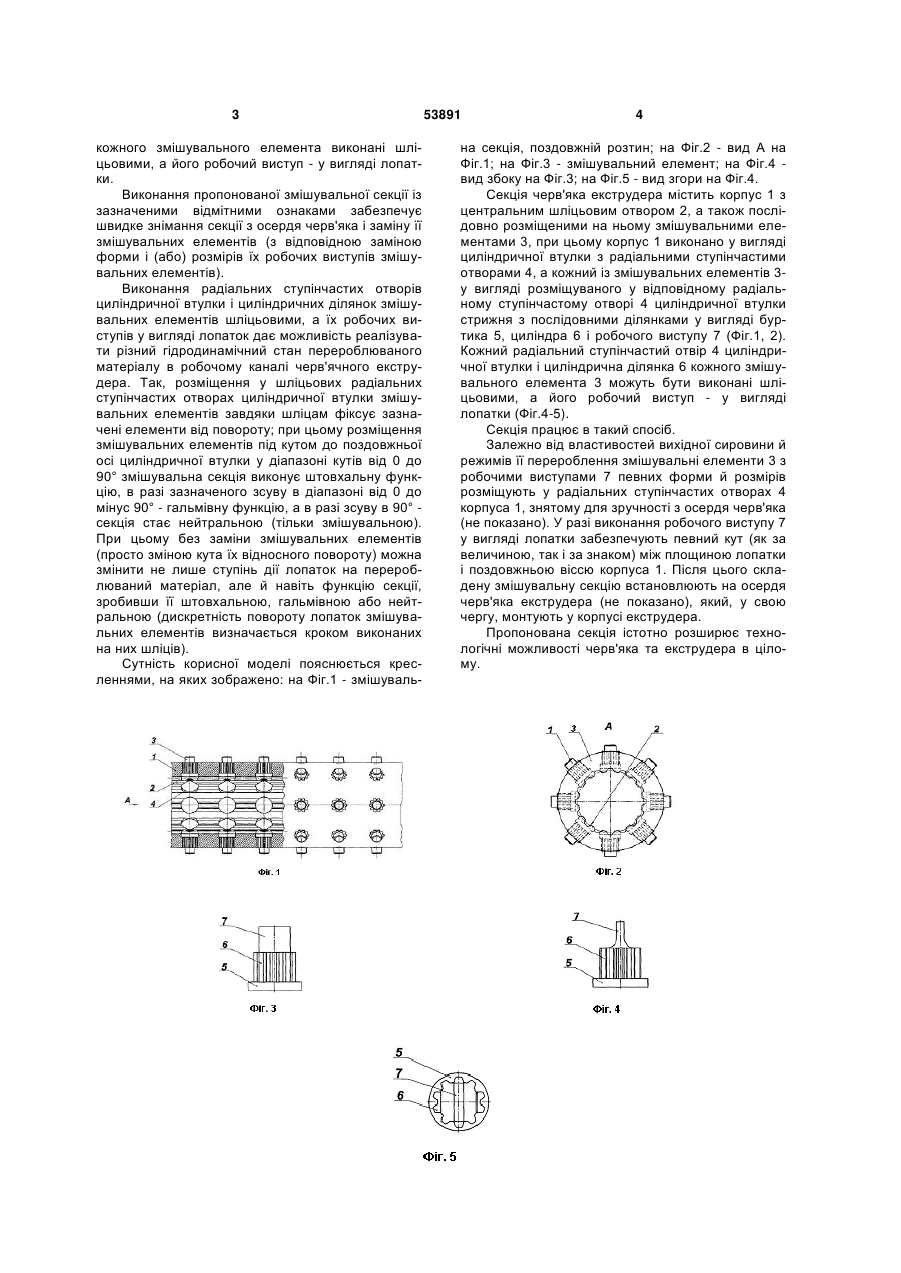

1. Секція черв'яка екструдера, що містить корпус з центральним шліцьовим отвором, а також послідовно розміщеними на ньому змішувальними елементами, яка відрізняється тим, що корпус 3 кожного змішувального елемента виконані шліцьовими, а його робочий виступ - у вигляді лопатки. Виконання пропонованої змішувальної секції із зазначеними відмітними ознаками забезпечує швидке знімання секції з осердя черв'яка і заміну її змішувальних елементів (з відповідною заміною форми і (або) розмірів їх робочих виступів змішувальних елементів). Виконання радіальних ступінчастих отворів циліндричної втулки і циліндричних ділянок змішувальних елементів шліцьовими, а їх робочих виступів у вигляді лопаток дає можливість реалізувати різний гідродинамічний стан перероблюваного матеріалу в робочому каналі черв'ячного екструдера. Так, розміщення у шліцьових радіальних ступінчастих отворах циліндричної втулки змішувальних елементів завдяки шліцам фіксує зазначені елементи від повороту; при цьому розміщення змішувальних елементів під кутом до поздовжньої осі циліндричної втулки у діапазоні кутів від 0 до 90° змішувальна секція виконує штовхальну функцію, в разі зазначеного зсуву в діапазоні від 0 до мінус 90° - гальмівну функцію, а в разі зсуву в 90° секція стає нейтральною (тільки змішувальною). При цьому без заміни змішувальних елементів (просто зміною кута їх відносного повороту) можна змінити не лише ступінь дії лопаток на перероблюваний матеріал, але й навіть функцію секції, зробивши її штовхальною, гальмівною або нейтральною (дискретність повороту лопаток змішувальних елементів визначається кроком виконаних на них шліців). Сутність корисної моделі пояснюється кресленнями, на яких зображено: на Фіг.1 - змішуваль 53891 4 на секція, поздовжній розтин; на Фіг.2 - вид А на Фіг.1; на Фіг.3 - змішувальний елемент; на Фіг.4 вид збоку на Фіг.3; на Фіг.5 - вид згори на Фіг.4. Секція черв'яка екструдера містить корпус 1 з центральним шліцьовим отвором 2, а також послідовно розміщеними на ньому змішувальними елементами 3, при цьому корпус 1 виконано у вигляді циліндричної втулки з радіальними ступінчастими отворами 4, а кожний із змішувальних елементів 3у вигляді розміщуваного у відповідному радіальному ступінчастому отворі 4 циліндричної втулки стрижня з послідовними ділянками у вигляді буртика 5, циліндра 6 і робочого виступу 7 (Фіг.1, 2). Кожний радіальний ступінчастий отвір 4 циліндричної втулки і циліндрична ділянка 6 кожного змішувального елемента 3 можуть бути виконані шліцьовими, а його робочий виступ - у вигляді лопатки (Фіг.4-5). Секція працює в такий спосіб. Залежно від властивостей вихідної сировини й режимів її перероблення змішувальні елементи 3 з робочими виступами 7 певних форми й розмірів розміщують у радіальних ступінчастих отворах 4 корпуса 1, знятому для зручності з осердя черв'яка (не показано). У разі виконання робочого виступу 7 у вигляді лопатки забезпечують певний кут (як за величиною, так і за знаком) між площиною лопатки і поздовжньою віссю корпуса 1. Після цього складену змішувальну секцію встановлюють на осердя черв'яка екструдера (не показано), який, у свою чергу, монтують у корпусі екструдера. Пропонована секція істотно розширює технологічні можливості черв'яка та екструдера в цілому. 5 Комп’ютерна верстка Л. Купенко 53891 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
