Пристрій для очищення поверхонь транспортного засобу

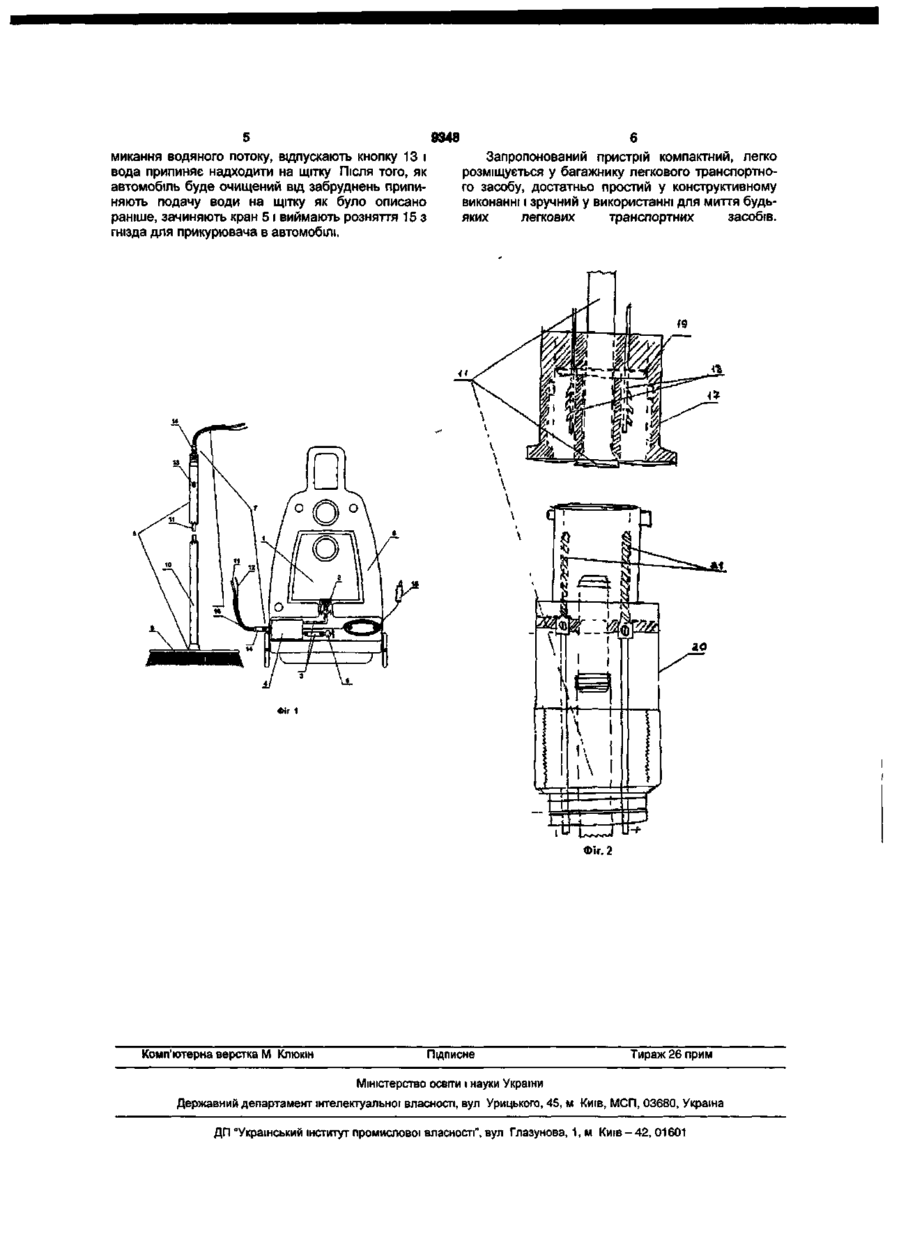

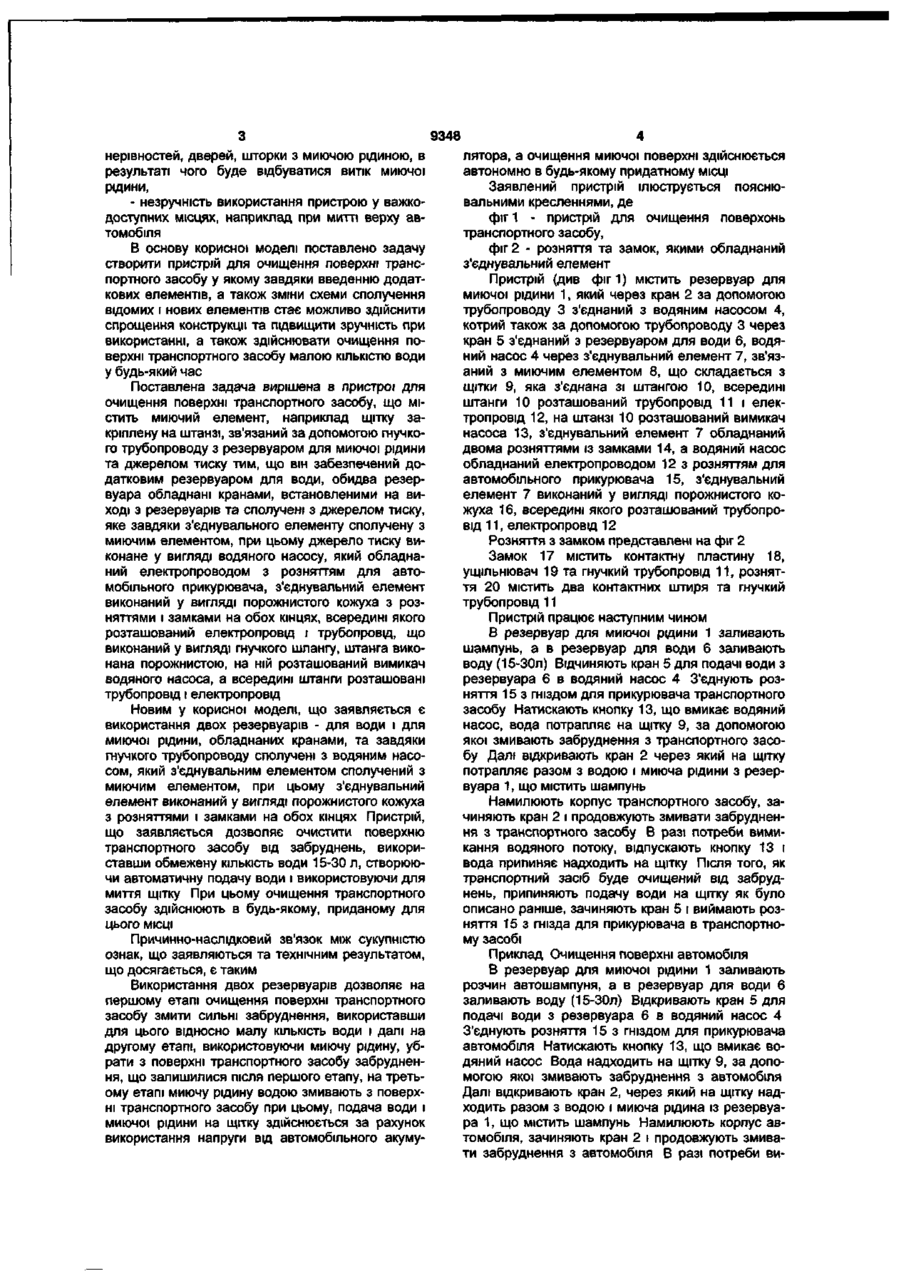

Пристрій для очищення поверхні транспортного засобу, що містить миючий елемент, наприклад щітку, закріплену на штанзі, зв'язаний за допомогою гнучкого трубопроводу з резервуаром для мийної рідини та джерелом тиску, який відрізняється тим, що він забезпечений додатковим резервуаром для води, обидва резервуари обладнані кранами, встановленими на виході з Корисна модель ВІДНОСИТЬСЯ ДО ДОПОМІЖНОГО обладнання транспортних засобів, зокрема, до переносних мийних пристроїв очищення поверхні транспортних засобів від різноманітних забруднень Відомий пристрій для очищення поверхні [див А С №139609, А 47 L 1/00 1988], що містить рукоятку, в порожнині якої розміщена труба для подачі розчину і зв'язану з рукояткою головку з очисним елементом, в корпусі якого розміщено сопло, і підпружинений в осьовому напрямку і виконаний у вигляді поршня клапан для перекриття сопла із засобом керування у вигляді тросика і яке має дві МІСТКОСТІ для розміщення миючого розчину, зв'язані з трубою за допомогою кранів і вентилів Недоліками відомого пристрою є складність конструкції вузла головки з очисним елементом і поршневого вузла, що працює під дією зусилля від тросика, що потребує великої точності в конструктивному виконанні цих вузлів і зменшує надійність їх роботи Найближчим з відомих за технічною сутністю і досягаємим результатом є пристрій для очищення поверхні транспортного засобу [див Патент RU №2014238, В 60 S 1/48, 1994], що містить про резервуарів та сполучені з джерелом тиску, яке завдяки з'єднувальному елементу сполучено з мийним елементом, при цьому джерело тиску виконане у вигляді водяного насоса, який обладнаний електропроводом з рознімом для автомобільного прикурювача, з'єднувальний елемент виконаний у вигляді порожнистого кожуха з рознімами і замками на обох кінцях, всередині якого розташований електропровід і трубопровід, що виконаний у вигляді гнучкого шланга, штанга виконана порожнистою, на ній розташований вимикач водяного насоса, а всередині штанги розташовані трубопровід і електропровід фільовану щітку, закріплену на штанзі і зв'язані послідовно між собою за допомогою трубопроводів резервуар з миючою рідиною, з'єднаний з ним входом фільтр, на виході якого встановлений перемикач трубопроводів ВІДПОВІДНО зв'язаний з основним і допоміжним джерелами тиску, що виконані з еластичного матеріалу і що працюють по черзі На порожнистій штанзі закріплені клапан і форсунка Резервуар з миючою рідиною виконаний у вигляді профільованої шторки, прикріплений нижньою і боковими крайками за допомогою ущільнювачів з фіксаторами до очищувальної поверхні транспортного засобу з утворенням порожнини Даний пристрій обрано прототипом Прототип і пристрій, що заявляється мають такі СПІЛЬНІ ознаки - миючий елемент - щітку, яка закріплена на штанзі, - резервуар з миючою рідиною, - джерело тиску Але конструкція по прототипу має досить суттєві недоліки складність конструкції і ненадійність кріплення до поверхні автомобіля в місцях уступів, 00 со 9348 нерівностей, дверей, шторки з миючою рідиною, в результаті чого буде відбуватися витік миючої рідини, - незручність використання пристрою у важкодоступних місцях, наприклад при митті верху автомобіля В основу корисної моделі поставлено задачу створити пристрій для очищення поверхні транспортного засобу у якому завдяки введенню додаткових елементів, а також зміни схеми сполучення відомих і нових елементів стає можливо здійснити спрощення конструкції та підвищити зручність при використанні, а також здійснювати очищення поверхні транспортного засобу малою КІЛЬКІСТЮ ВОДИ у будь-який час Поставлена задача вирішена в пристрої для очищення поверхні транспортного засобу, що містить миючий елемент, наприклад щітку закріплену на штанзі, зв'язаний за допомогою гнучкого трубопроводу з резервуаром для миючої рідини та джерелом тиску тим, що він забезпечений додатковим резервуаром для води, обидва резервуара обладнані кранами, встановленими на виході з резервуарів та сполучені з джерелом тиску, яке завдяки з'єднувального елементу сполучену з миючим елементом, при цьому джерело тиску виконане у вигляді водяного насосу, який обладнаний електропроводом з розняттям для автомобільного прикурювача, з'єднувальний елемент виконаний у вигляді порожнистого кожуха з розняттями і замками на обох кінцях, всередині якого розташований електропровід і трубопровід, що виконаний у вигляді гнучкого шлангу, штанга виконана порожнистою, на ній розташований вимикач водяного насоса, а всередині штанги розташовані трубопровід і електропровід Новим у корисної моделі, що заявляється є використання двох резервуарів - для води і для миючої рідини, обладнаних кранами, та завдяки гнучкого трубопроводу сполучені з водяним насосом, який з'єднувальним елементом сполучений з миючим елементом, при цьому з'єднувальний елемент виконаний у вигляді порожнистого кожуха з розняттями і замками на обох кінцях Пристрій, що заявляється дозволяє очистити поверхню транспортного засобу від забруднень, використавши обмежену КІЛЬКІСТЬ води 15-30 л, створюючи автоматичну подачу води і використовуючи для миття щітку При цьому очищення транспортного засобу здійснюють в будь-якому, приданому для ЦЬОГО МІСЦІ Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються та технічним результатом, що досягається, є таким Використання двох резервуарів дозволяє на першому етапі очищення поверхні транспортного засобу змити сильні забруднення, використавши для цього відносно малу КІЛЬКІСТЬ ВОДИ І далі на другому етапі, використовуючи миючу рідину, убрати з поверхні транспортного засобу забруднення, що залишилися після першого етапу, на третьому етапі миючу рідину водою змивають з поверхні транспортного засобу при цьому, подача води і миючої рідини на щітку здійснюється за рахунок використання напруги від автомобільного акуму лятора, а очищення миючої поверхні здійснюється автономно в будь-якому придатному МІСЦІ Заявлений пристрій ілюструється пояснювальними кресленнями, де фіг 1 - пристрій для очищення поверхонь транспортного засобу, фіг 2 - розняття та замок, якими обладнаний з'єднувальний елемент Пристрій (див фіг 1) містить резервуар для миючої рідини 1, який через кран 2 за допомогою трубопроводу 3 з'єднаний з водяним насосом 4, котрий також за допомогою трубопроводу 3 через кран 5 з'єднаний з резервуаром для води 6, водяний насос 4 через з'єднувальний елемент 7, зв'язаний з миючим елементом 8, що складається з щітки 9, яка з'єднана зі штангою 10, всередині штанги 10 розташований трубопровід 11 і електропровід 12, на штанзі 10 розташований вимикач насоса 13, з'єднувальний елемент 7 обладнаний двома розняттями із замками 14, а водяний насос обладнаний електропроводом 12 з розняттям для автомобільного прикурювача 15, з'єднувальний елемент 7 виконаний у вигляді порожнистого кожуха 16, всередині якого розташований трубопровід 11, електропровід 12 Розняття з замком представлені на фіг 2 Замок 17 містить контактну пластину 18, ущільнювач 19 та гнучкий трубопровід 11, розняття 20 містить два контактних штиря та гнучкий трубопровід 11 Пристрій працює наступним чином В резервуар для миючої рідини 1 заливають шампунь, а в резервуар для води 6 заливають воду (15-30л) Відчиняють кран 5 для подачі води з резервуара 6 в водяний насос 4 З'єднують розняття 15 з гніздом для прикурювача транспортного засобу Натискають кнопку 13, що вмикає водяний насос, вода потрапляє на щітку 9, за допомогою якої змивають забруднення з транспортного засобу Далі відкривають кран 2 через який на щітку потрапляє разом з водою і миюча рідини з резервуара 1, що містить шампунь Намилюють корпус транспортного засобу, зачиняють кран 2 і продовжують змивати забруднення з транспортного засобу В разі потреби вимикання водяного потоку, відпускають кнопку 13 і вода припиняє надходить на щітку Після того, як транспортний засіб буде очищений від забруднень, припиняють подачу води на щітку як було описано раніше, зачиняють кран 5 і виймають розняття 15 з гнізда для прикурювача в транспортному засобі Приклад Очищення поверхні автомобіля В резервуар для миючої рідини 1 заливають розчин автошампуня, а в резервуар для води 6 заливають воду (15-30л) Відкривають кран 5 для подачі води з резервуара 6 в водяний насос 4 З'єднують розняття 15 з гніздом для прикурювача автомобіля Натискають кнопку 13, що вмикає водяний насос Вода надходить на щітку 9, за допомогою якої змивають забруднення з автомобіля Далі відкривають кран 2, через який на щітку надходить разом з водою і миюча рідина із резервуара 1, що містить шампунь Намилюють корпус автомобіля, зачиняють кран 2 і продовжують змивати забруднення з автомобіля В разі потреби ви 9348 микання водяного потоку, відпускають кнопку 13 і вода припиняє надходити на щітку Після того, як автомобіль буде очищений від забруднень припиняють подачу води на щітку як було описано раніше, зачиняють кран 5 і виймають розняття 15 з гнізда для прикурювача в автомобілі. Запропонований пристрій компактний, легко розміщується у багажнику легкового транспортного засобу, достатньо простий у конструктивному виконанні і зручний у використанні для миття будьяких легкових транспортних засобів. Фіг. 2 Комп'ютерна верстка М Клюкін Підписне Тираж 26 прим Міністерство освгги і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
