Циліндричне сітчасте покриття

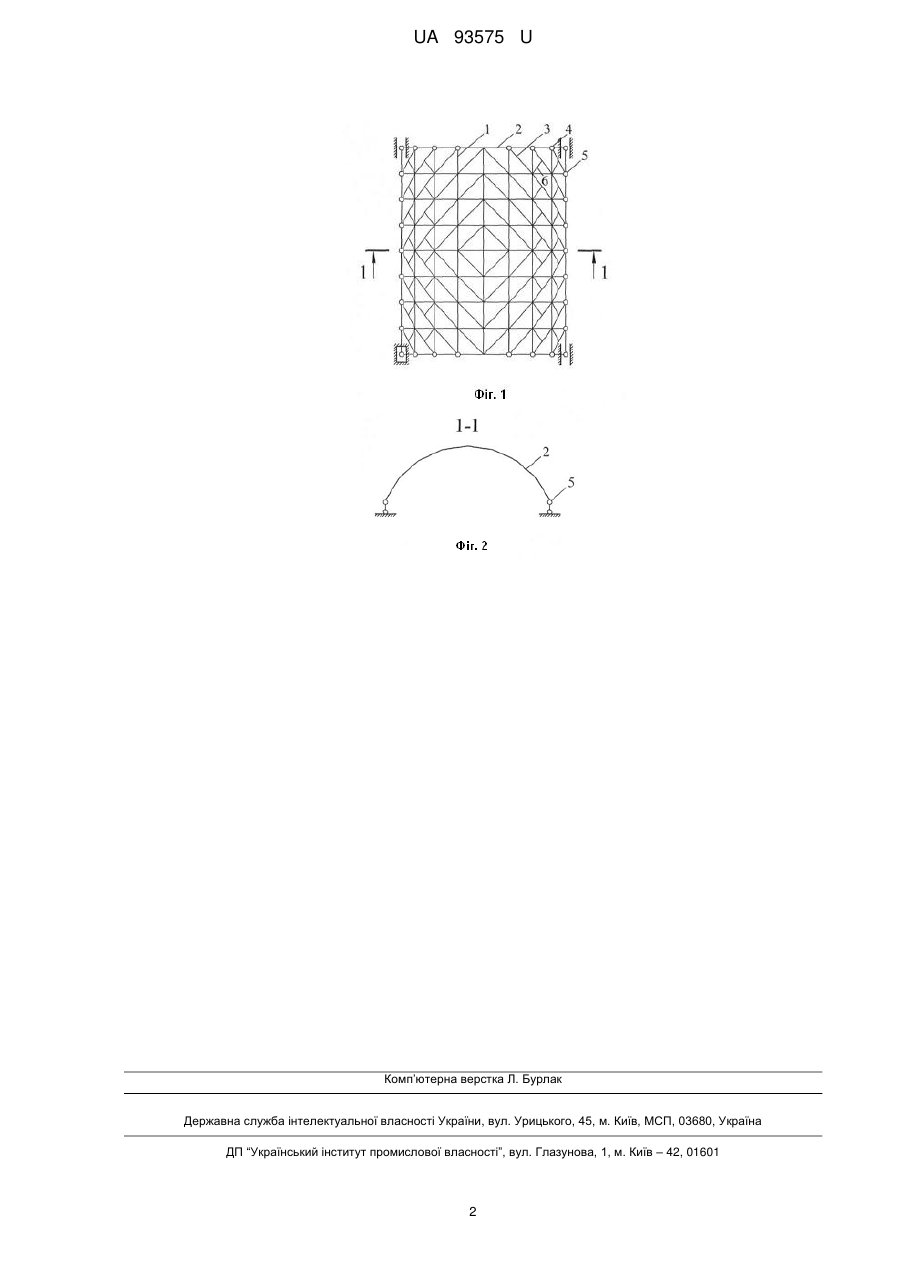

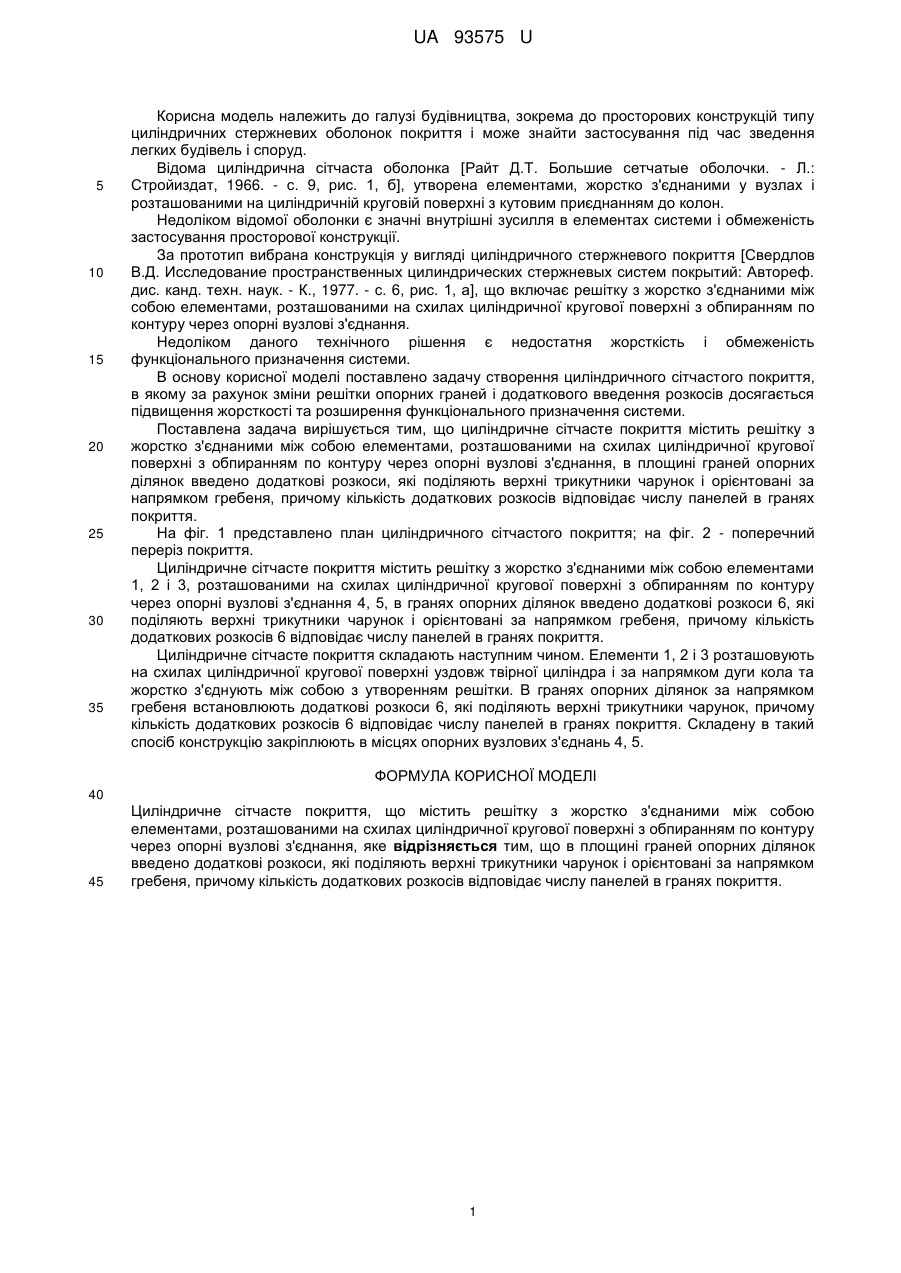

Реферат: UA 93575 U UA 93575 U 5 10 15 20 25 30 35 Корисна модель належить до галузі будівництва, зокрема до просторових конструкцій типу циліндричних стержневих оболонок покриття і може знайти застосування під час зведення легких будівель і споруд. Відома циліндрична сітчаста оболонка [Райт Д.Т. Большие сетчатые оболочки. - Л.: Стройиздат, 1966. - с. 9, рис. 1, б], утворена елементами, жорстко з'єднаними у вузлах і розташованими на циліндричній круговій поверхні з кутовим приєднанням до колон. Недоліком відомої оболонки є значні внутрішні зусилля в елементах системи і обмеженість застосування просторової конструкції. За прототип вибрана конструкція у вигляді циліндричного стержневого покриття [Свердлов В.Д. Исследование пространственных цилиндрических стержневых систем покрытий: Автореф. дис. канд. техн. наук. - К., 1977. - с. 6, рис. 1, а], що включає решітку з жорстко з'єднаними між собою елементами, розташованими на схилах циліндричної кругової поверхні з обпиранням по контуру через опорні вузлові з'єднання. Недоліком даного технічного рішення є недостатня жорсткість і обмеженість функціонального призначення системи. В основу корисної моделі поставлено задачу створення циліндричного сітчастого покриття, в якому за рахунок зміни решітки опорних граней і додаткового введення розкосів досягається підвищення жорсткості та розширення функціонального призначення системи. Поставлена задача вирішується тим, що циліндричне сітчасте покриття містить решітку з жорстко з'єднаними між собою елементами, розташованими на схилах циліндричної кругової поверхні з обпиранням по контуру через опорні вузлові з'єднання, в площині граней опорних ділянок введено додаткові розкоси, які поділяють верхні трикутники чарунок і орієнтовані за напрямком гребеня, причому кількість додаткових розкосів відповідає числу панелей в гранях покриття. На фіг. 1 представлено план циліндричного сітчастого покриття; на фіг. 2 - поперечний переріз покриття. Циліндричне сітчасте покриття містить решітку з жорстко з'єднаними між собою елементами 1, 2 і 3, розташованими на схилах циліндричної кругової поверхні з обпиранням по контуру через опорні вузлові з'єднання 4, 5, в гранях опорних ділянок введено додаткові розкоси 6, які поділяють верхні трикутники чарунок і орієнтовані за напрямком гребеня, причому кількість додаткових розкосів 6 відповідає числу панелей в гранях покриття. Циліндричне сітчасте покриття складають наступним чином. Елементи 1, 2 і 3 розташовують на схилах циліндричної кругової поверхні уздовж твірної циліндра і за напрямком дуги кола та жорстко з'єднують між собою з утворенням решітки. В гранях опорних ділянок за напрямком гребеня встановлюють додаткові розкоси 6, які поділяють верхні трикутники чарунок, причому кількість додаткових розкосів 6 відповідає числу панелей в гранях покриття. Складену в такий спосіб конструкцію закріплюють в місцях опорних вузлових з'єднань 4, 5. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Циліндричне сітчасте покриття, що містить решітку з жорстко з'єднаними між собою елементами, розташованими на схилах циліндричної кругової поверхні з обпиранням по контуру через опорні вузлові з'єднання, яке відрізняється тим, що в площині граней опорних ділянок введено додаткові розкоси, які поділяють верхні трикутники чарунок і орієнтовані за напрямком гребеня, причому кількість додаткових розкосів відповідає числу панелей в гранях покриття. 1 UA 93575 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
