Роз’ємний стик трубобетонних елементів із хрестоподібними вставками на листових накладках

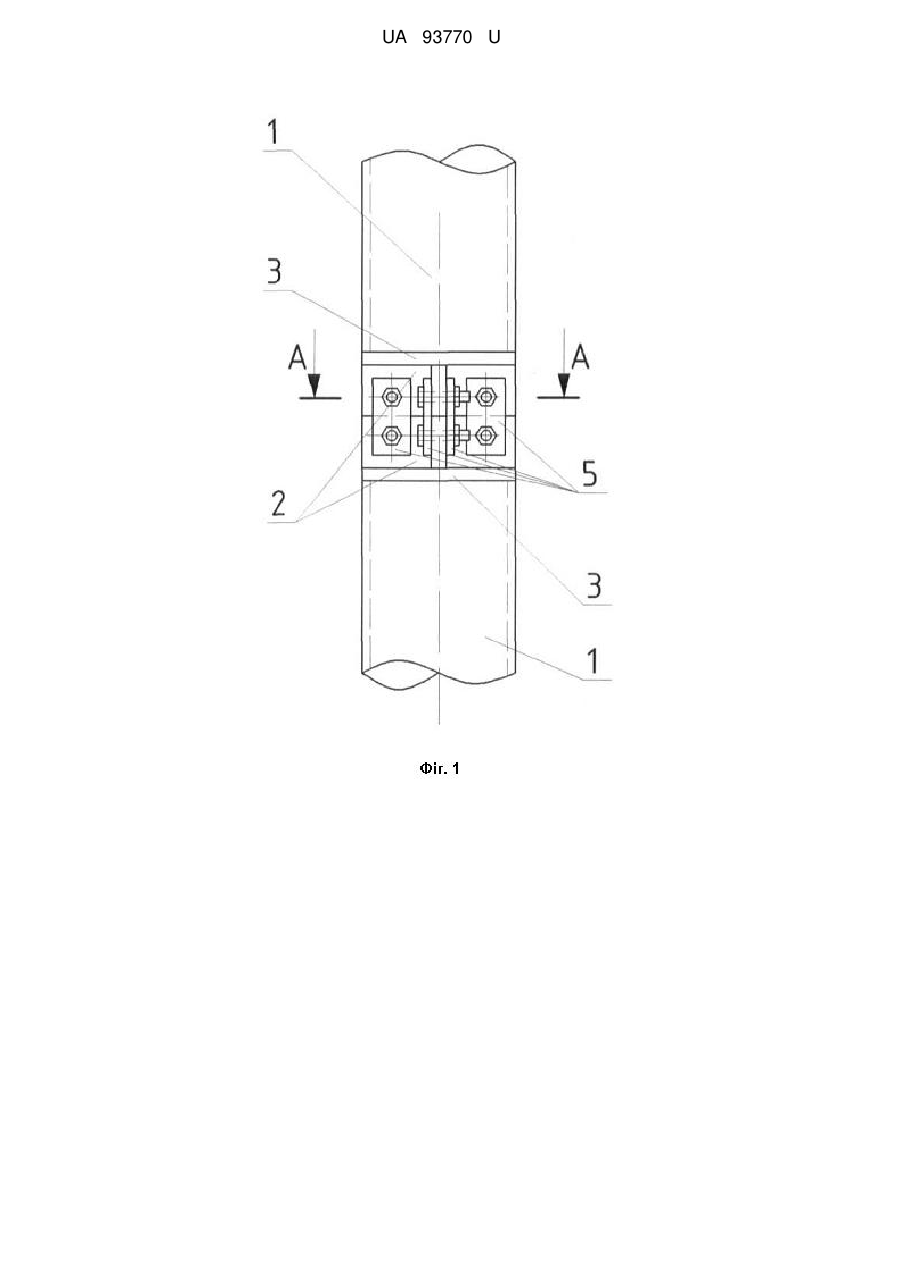

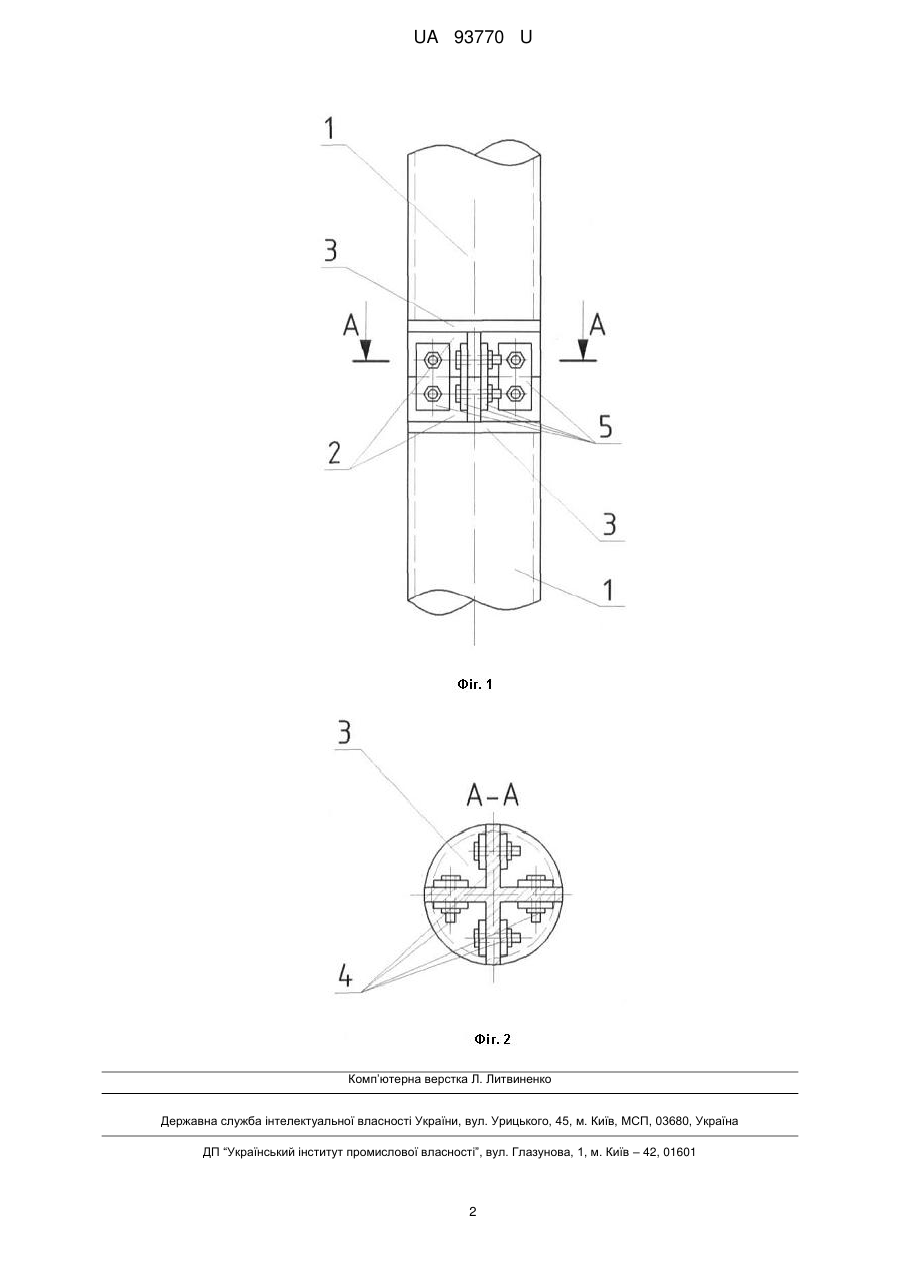

Реферат: Роз'ємний стик трубобетонних елементів із хрестоподібними вставками на листових накладках складається з трубобетонних елементів та болтів. Для з'єднання трубобетонних елементів використовуються сталеві пластини, які приварені до відповідних трубобетонних елементів та хрестоподібних вставок, які з'єднані між собою за допомогою болтів та листових накладок. UA 93770 U (54) РОЗ'ЄМНИЙ СТИК ТРУБОБЕТОННИХ ЕЛЕМЕНТІВ ІЗ ХРЕСТОПОДІБНИМИ ВСТАВКАМИ НА ЛИСТОВИХ НАКЛАДКАХ UA 93770 U UA 93770 U 5 10 15 20 25 Корисна модель належить до галузі будівництва, зокрема до несучих конструкцій, та застосовується, виходячи з конструктивних та експлуатаційних умов, міцнісних властивостей та економічних показників. Найближчий аналог корисної моделі - це роз'ємний фланцевий стик на болтах [2]. Недоліком цієї конструкції можна вважати меншу несучу здатність. Основні відмінності корисної моделі порівняно зі звичайним фланцевим стиком - це застосування хрестоподібних вставок, приварених до сталевих пластин і з'єднаних між собою накладками за допомогою болтів. Задачею корисної моделі є краща передача навантаження між трубобетонними елементами. Суть корисної моделі полягає в застосуванні двох сталевих хрестоподібних вставок, кожна з яких приварена до сталевої пластини. Сталева пластина приварена до трубобетонного елемента. Між собою ці хрестоподібні вставки з'єднані за допомогою сталевих листових накладок, кожна з яких приєднана до хрестоподібних вставок за допомогою болтів. На фігурах 1, 2 зображено роз'ємний стик трубобетонних елементів із хрестоподібними вставками на листових накладках, де 1 - трубобетонні елементи, 2 - хрестоподібні вставки 3 сталеві пластини, 4 - з'єднувальні болти, 5 - листові накладки. Запропонована конструкція роз'ємного стику із хрестоподібними вставками на листових накладках дає можливість краще передавати навантаження між трубобетонними елементами [1, 3]. Джерела інформації: 1. Клименко Ф.Є., Барабаш В.М., Стороженко Л.І. Металеві конструкції / За ред. Ф.Є. Клименка: Підручник. - 2-ге вид., випр. і доп. - Львів: Світ, 2002. - 312 с. 2. Стороженко Л.І., Пенц В.Ф., Коршун С.Г. Трубобетонні конструкції промислових будівель: Монографія. - Полтава: ПолтНТУ, 2008. - 81 с. рис. 4.8. - 4 стик. 3. Семко О.В. Надійність сталезалізобетонних конструкцій: Автореф. … дис. д-ра техн. наук. - Полтава, 2006. - 35 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Роз'ємний стик трубобетонних елементів із хрестоподібними вставками на листових накладках, що складається з трубобетонних елементів (1) та болтів (4), який відрізняється тим, що для з'єднання трубобетонних елементів (1) використовуються сталеві пластини (3), які приварені до відповідних трубобетонних елементів (1) та хрестоподібних вставок (2), які з'єднані між собою за допомогою болтів (4) та листових накладок (5). 1 UA 93770 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
