Камерна паливня для спалювання деревної біомаси

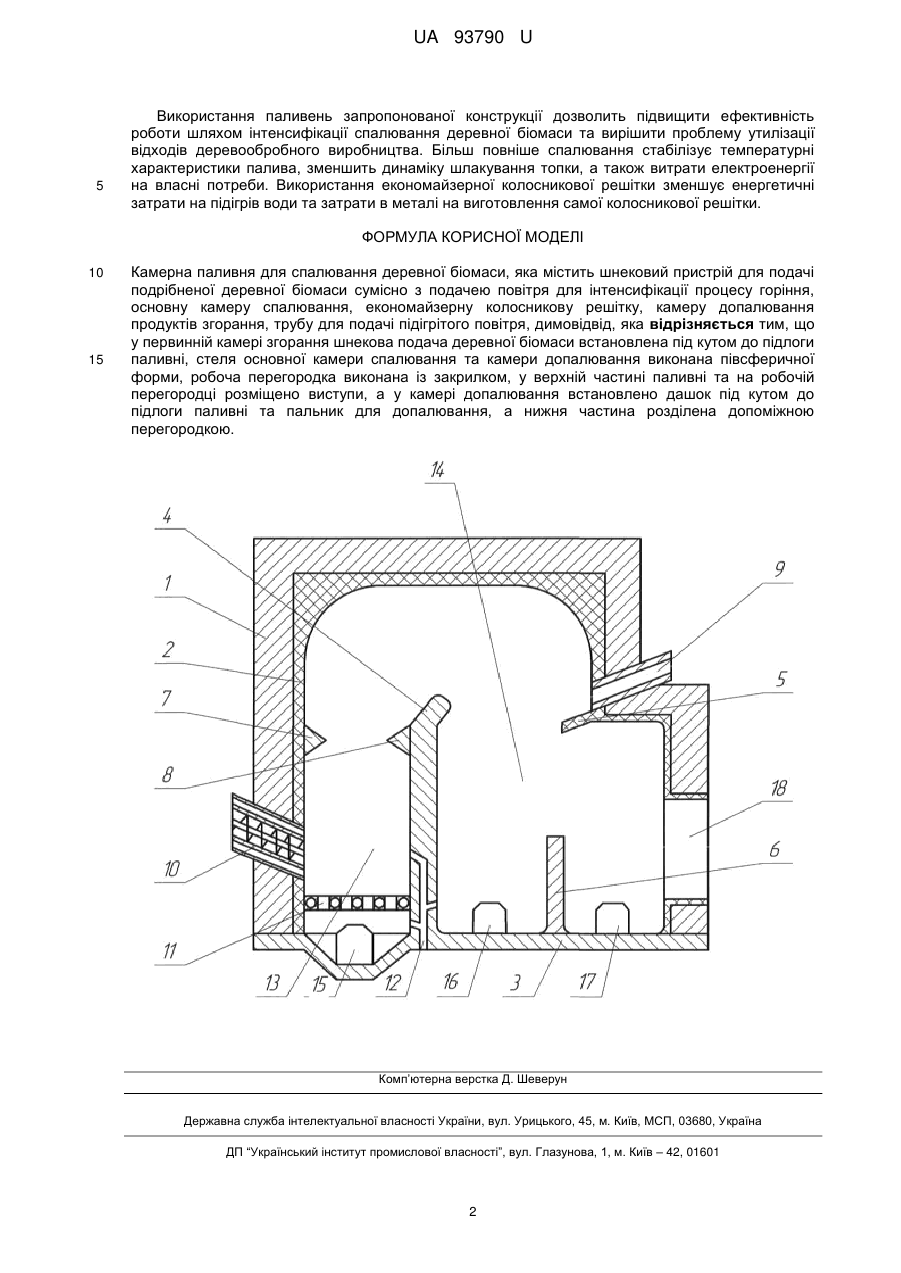

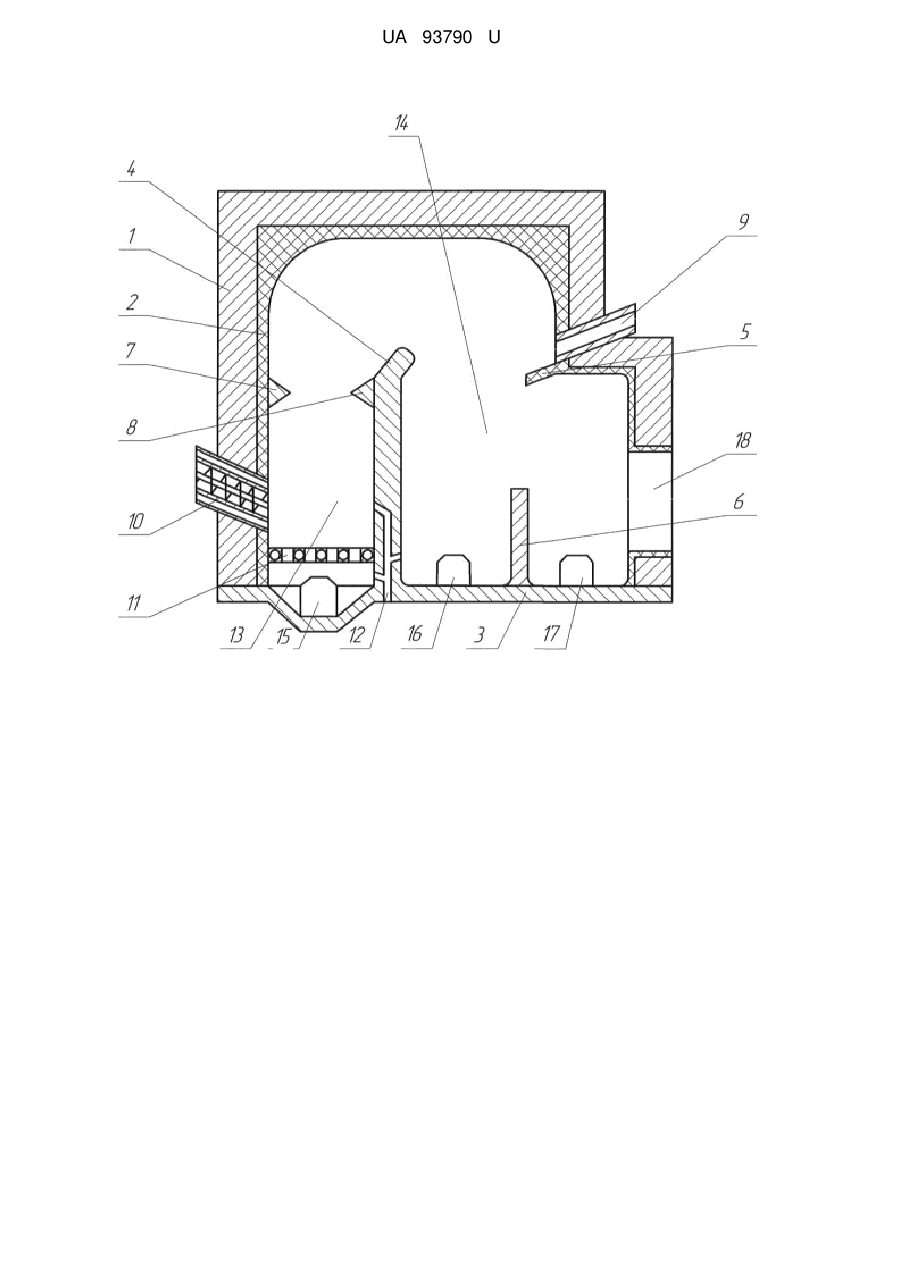

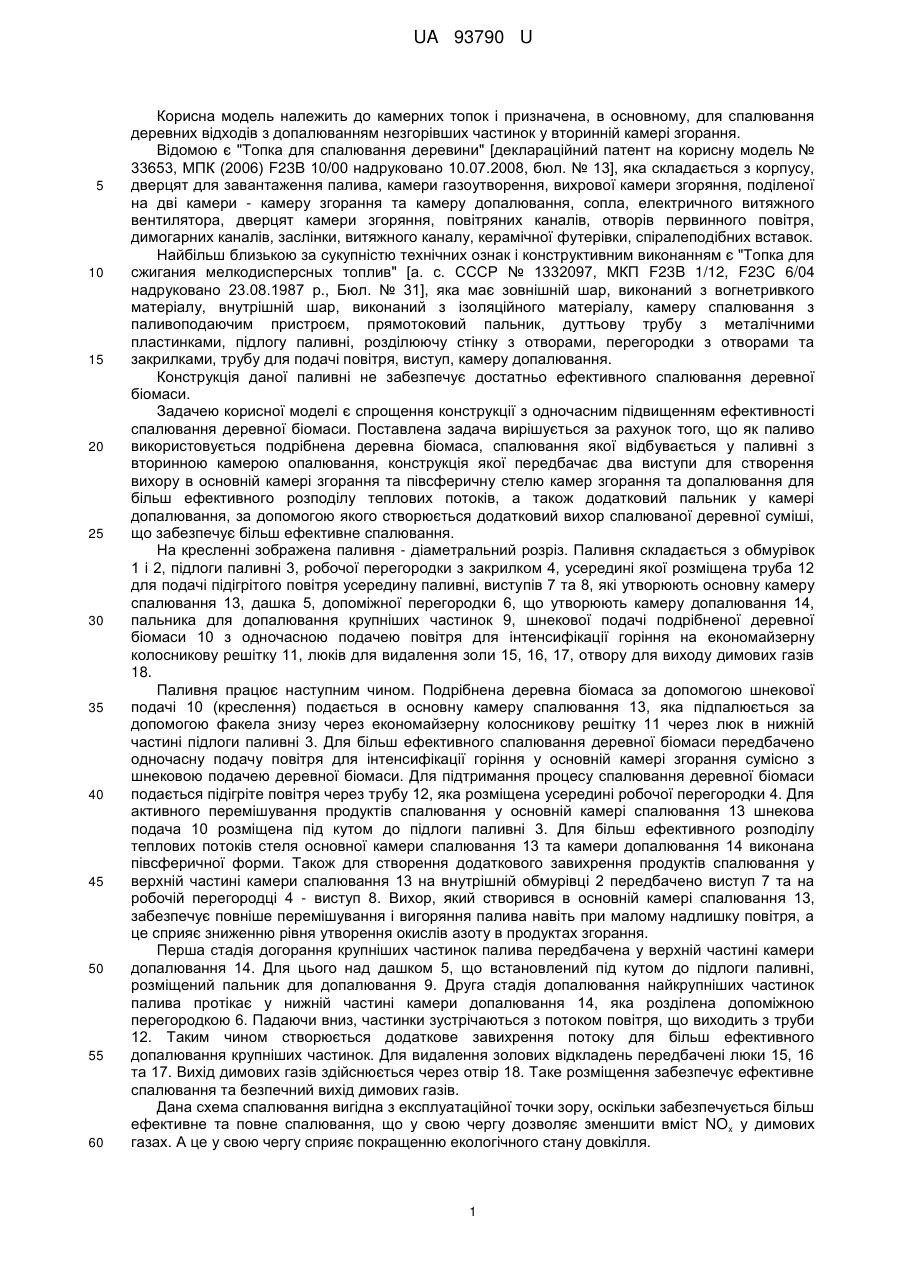

Реферат: Камерна паливня для спалювання деревної біомаси містить шнековий пристрій для подачі подрібненої деревної біомаси сумісно з подачею повітря, основну камеру спалювання, економайзерну колосникову решітку, камеру допалювання продуктів згорання, трубу для подачі підігрітого повітря, димовідвід. У первинній камері згорання шнекова подача деревної біомаси встановлена під кутом до підлоги паливні, стеля основної камери спалювання та камери допалювання виконана півсферичної форми, робоча перегородка виконана із закрилком. У верхній частині паливні та на робочій перегородці розміщено виступи, у камері допалювання встановлено дашок під кутом до підлоги паливні та пальник для допалювання, а нижня частина розділена допоміжною перегородкою. UA 93790 U (12) UA 93790 U UA 93790 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до камерних топок і призначена, в основному, для спалювання деревних відходів з допалюванням незгорівших частинок у вторинній камері згорання. Відомою є "Топка для спалювання деревини" [деклараційний патент на корисну модель № 33653, МПК (2006) F23B 10/00 надруковано 10.07.2008, бюл. № 13], яка складається з корпусу, дверцят для завантаження палива, камери газоутворення, вихрової камери згоряння, поділеної на дві камери - камеру згорання та камеру допалювання, сопла, електричного витяжного вентилятора, дверцят камери згоряння, повітряних каналів, отворів первинного повітря, димогарних каналів, заслінки, витяжного каналу, керамічної футерівки, спіралеподібних вставок. Найбільш близькою за сукупністю технічних ознак і конструктивним виконанням є "Топка для сжигания мелкодисперсных топлив" [а. с. СССР № 1332097, МКП F23B 1/12, F23C 6/04 надруковано 23.08.1987 р., Бюл. № 31], яка має зовнішній шар, виконаний з вогнетривкого матеріалу, внутрішній шар, виконаний з ізоляційного матеріалу, камеру спалювання з паливоподаючим пристроєм, прямотоковий пальник, дуттьову трубу з металічними пластинками, підлогу паливні, розділюючу стінку з отворами, перегородки з отворами та закрилками, трубу для подачі повітря, виступ, камеру допалювання. Конструкція даної паливні не забезпечує достатньо ефективного спалювання деревної біомаси. Задачею корисної моделі є спрощення конструкції з одночасним підвищенням ефективності спалювання деревної біомаси. Поставлена задача вирішується за рахунок того, що як паливо використовується подрібнена деревна біомаса, спалювання якої відбувається у паливні з вторинною камерою опалювання, конструкція якої передбачає два виступи для створення вихору в основній камері згорання та півсферичну стелю камер згорання та допалювання для більш ефективного розподілу теплових потоків, а також додатковий пальник у камері допалювання, за допомогою якого створюється додатковий вихор спалюваної деревної суміші, що забезпечує більш ефективне спалювання. На кресленні зображена паливня - діаметральний розріз. Паливня складається з обмурівок 1 і 2, підлоги паливні 3, робочої перегородки з закрилком 4, усередині якої розміщена труба 12 для подачі підігрітого повітря усередину паливні, виступів 7 та 8, які утворюють основну камеру спалювання 13, дашка 5, допоміжної перегородки 6, що утворюють камеру допалювання 14, пальника для допалювання крупніших частинок 9, шнекової подачі подрібненої деревної біомаси 10 з одночасною подачею повітря для інтенсифікації горіння на економайзерну колосникову решітку 11, люків для видалення золи 15, 16, 17, отвору для виходу димових газів 18. Паливня працює наступним чином. Подрібнена деревна біомаса за допомогою шнекової подачі 10 (креслення) подається в основну камеру спалювання 13, яка підпалюється за допомогою факела знизу через економайзерну колосникову решітку 11 через люк в нижній частині підлоги паливні 3. Для більш ефективного спалювання деревної біомаси передбачено одночасну подачу повітря для інтенсифікації горіння у основній камері згорання сумісно з шнековою подачею деревної біомаси. Для підтримання процесу спалювання деревної біомаси подається підігріте повітря через трубу 12, яка розміщена усередині робочої перегородки 4. Для активного перемішування продуктів спалювання у основній камері спалювання 13 шнекова подача 10 розміщена під кутом до підлоги паливні 3. Для більш ефективного розподілу теплових потоків стеля основної камери спалювання 13 та камери допалювання 14 виконана півсферичної форми. Також для створення додаткового завихрення продуктів спалювання у верхній частині камери спалювання 13 на внутрішній обмурівці 2 передбачено виступ 7 та на робочій перегородці 4 - виступ 8. Вихор, який створився в основній камері спалювання 13, забезпечує повніше перемішування і вигоряння палива навіть при малому надлишку повітря, а це сприяє зниженню рівня утворення окислів азоту в продуктах згорання. Перша стадія догорання крупніших частинок палива передбачена у верхній частині камери допалювання 14. Для цього над дашком 5, що встановлений під кутом до підлоги паливні, розміщений пальник для допалювання 9. Друга стадія допалювання найкрупніших частинок палива протікає у нижній частині камери допалювання 14, яка розділена допоміжною перегородкою 6. Падаючи вниз, частинки зустрічаються з потоком повітря, що виходить з труби 12. Таким чином створюється додаткове завихрення потоку для більш ефективного допалювання крупніших частинок. Для видалення золових відкладень передбачені люки 15, 16 та 17. Вихід димових газів здійснюється через отвір 18. Таке розміщення забезпечує ефективне спалювання та безпечний вихід димових газів. Дана схема спалювання вигідна з експлуатаційної точки зору, оскільки забезпечується більш ефективне та повне спалювання, що у свою чергу дозволяє зменшити вміст NOx у димових газах. А це у свою чергу сприяє покращенню екологічного стану довкілля. 1 UA 93790 U 5 Використання паливень запропонованої конструкції дозволить підвищити ефективність роботи шляхом інтенсифікації спалювання деревної біомаси та вирішити проблему утилізації відходів деревообробного виробництва. Більш повніше спалювання стабілізує температурні характеристики палива, зменшить динаміку шлакування топки, а також витрати електроенергії на власні потреби. Використання економайзерної колосникової решітки зменшує енергетичні затрати на підігрів води та затрати в металі на виготовлення самої колосникової решітки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Камерна паливня для спалювання деревної біомаси, яка містить шнековий пристрій для подачі подрібненої деревної біомаси сумісно з подачею повітря для інтенсифікації процесу горіння, основну камеру спалювання, економайзерну колосникову решітку, камеру допалювання продуктів згорання, трубу для подачі підігрітого повітря, димовідвід, яка відрізняється тим, що у первинній камері згорання шнекова подача деревної біомаси встановлена під кутом до підлоги паливні, стеля основної камери спалювання та камери допалювання виконана півсферичної форми, робоча перегородка виконана із закрилком, у верхній частині паливні та на робочій перегородці розміщено виступи, а у камері допалювання встановлено дашок під кутом до підлоги паливні та пальник для допалювання, а нижня частина розділена допоміжною перегородкою. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
