Універсальна установка для спалювання біомаси

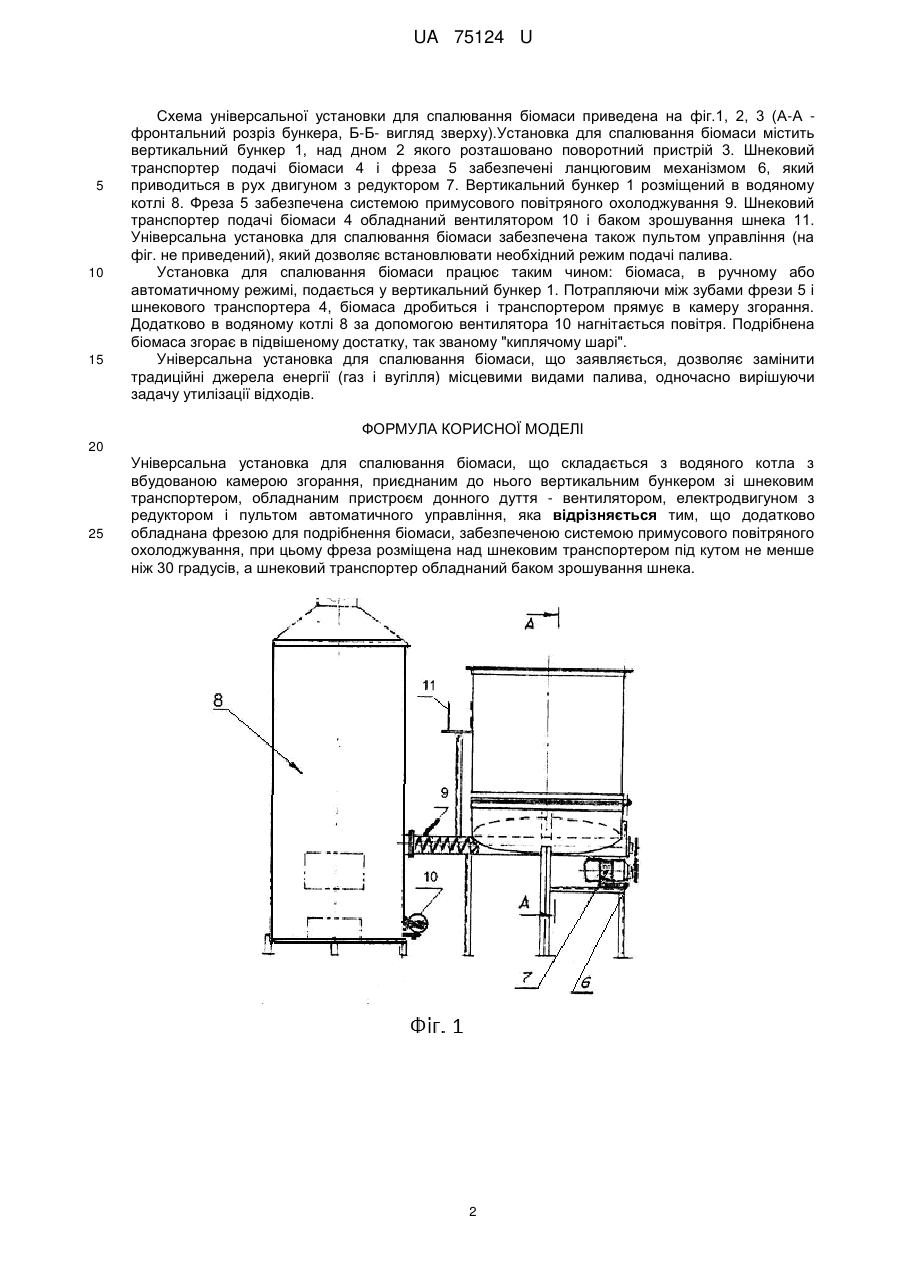

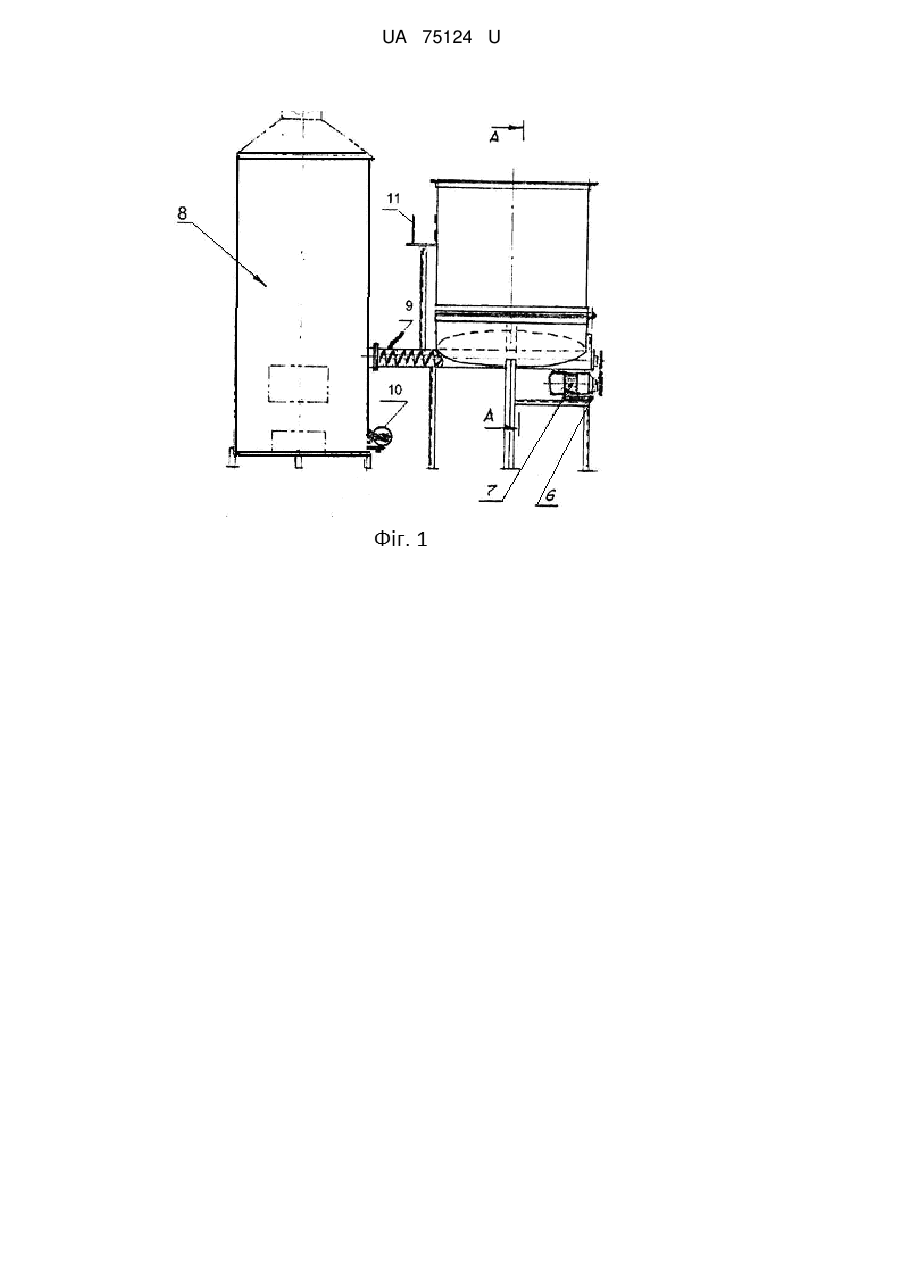

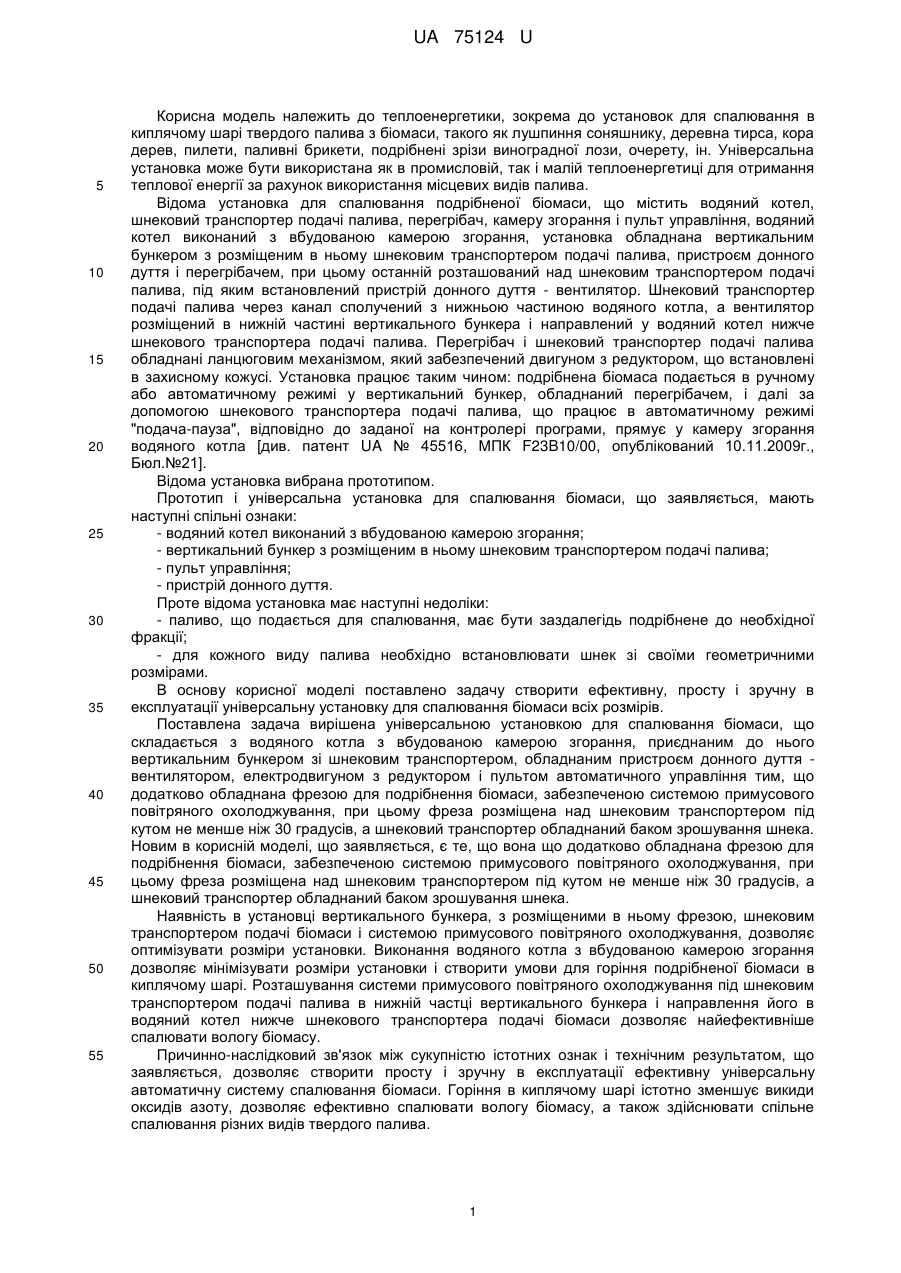

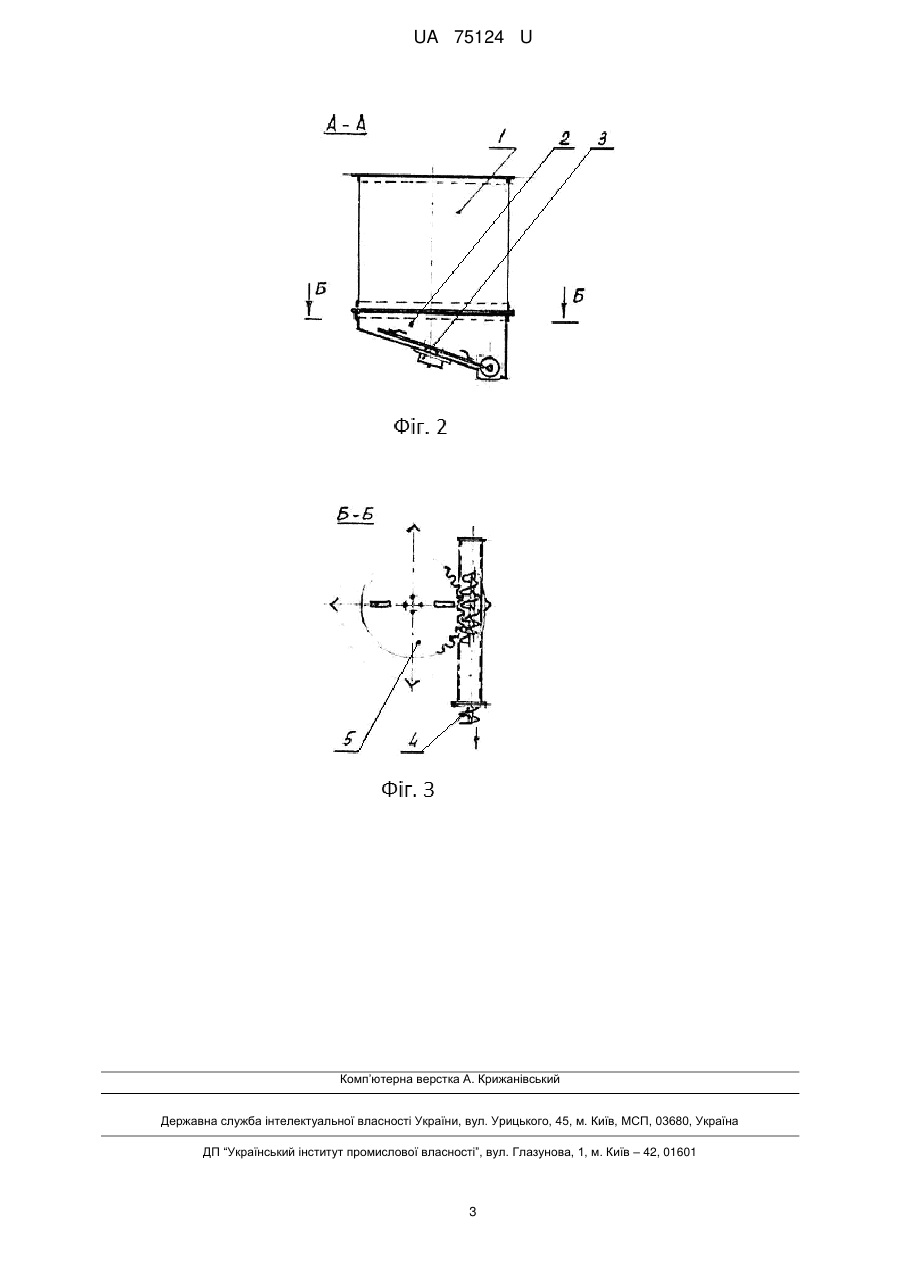

Реферат: Універсальна установка для спалювання біомаси складається з водяного котла з вбудованою камерою згорання, приєднаним до нього вертикальним бункером зі шнековим транспортером, обладнаним пристроєм донного дуття - вентилятором, електродвигуном з редуктором і пультом автоматичного управління, причому установка додатково обладнана фрезою для подрібнення біомаси, забезпеченою системою примусового повітряного охолоджування, при цьому фреза розміщена над шнековим транспортером під кутом не менше ніж 30 градусів, а шнековий транспортер обладнаний баком зрошування шнека. UA 75124 U (12) UA 75124 U UA 75124 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до теплоенергетики, зокрема до установок для спалювання в киплячому шарі твердого палива з біомаси, такого як лушпиння соняшнику, деревна тирса, кора дерев, пилети, паливні брикети, подрібнені зрізи виноградної лози, очерету, ін. Універсальна установка може бути використана як в промисловій, так і малій теплоенергетиці для отримання теплової енергії за рахунок використання місцевих видів палива. Відома установка для спалювання подрібненої біомаси, що містить водяний котел, шнековий транспортер подачі палива, перегрібач, камеру згорання і пульт управління, водяний котел виконаний з вбудованою камерою згорання, установка обладнана вертикальним бункером з розміщеним в ньому шнековим транспортером подачі палива, пристроєм донного дуття і перегрібачем, при цьому останній розташований над шнековим транспортером подачі палива, під яким встановлений пристрій донного дуття - вентилятор. Шнековий транспортер подачі палива через канал сполучений з нижньою частиною водяного котла, а вентилятор розміщений в нижній частині вертикального бункера і направлений у водяний котел нижче шнекового транспортера подачі палива. Перегрібач і шнековий транспортер подачі палива обладнані ланцюговим механізмом, який забезпечений двигуном з редуктором, що встановлені в захисному кожусі. Установка працює таким чином: подрібнена біомаса подається в ручному або автоматичному режимі у вертикальний бункер, обладнаний перегрібачем, і далі за допомогою шнекового транспортера подачі палива, що працює в автоматичному режимі "подача-пауза", відповідно до заданої на контролері програми, прямує у камеру згорання водяного котла [див. патент UA № 45516, МПК F23B10/00, опублікований 10.11.2009г., Бюл.№21]. Відома установка вибрана прототипом. Прототип і універсальна установка для спалювання біомаси, що заявляється, мають наступні спільні ознаки: - водяний котел виконаний з вбудованою камерою згорання; - вертикальний бункер з розміщеним в ньому шнековим транспортером подачі палива; - пульт управління; - пристрій донного дуття. Проте відома установка має наступні недоліки: - паливо, що подається для спалювання, має бути заздалегідь подрібнене до необхідної фракції; - для кожного виду палива необхідно встановлювати шнек зі своїми геометричними розмірами. В основу корисної моделі поставлено задачу створити ефективну, просту і зручну в експлуатації універсальну установку для спалювання біомаси всіх розмірів. Поставлена задача вирішена універсальною установкою для спалювання біомаси, що складається з водяного котла з вбудованою камерою згорання, приєднаним до нього вертикальним бункером зі шнековим транспортером, обладнаним пристроєм донного дуття вентилятором, електродвигуном з редуктором і пультом автоматичного управління тим, що додатково обладнана фрезою для подрібнення біомаси, забезпеченою системою примусового повітряного охолоджування, при цьому фреза розміщена над шнековим транспортером під кутом не менше ніж 30 градусів, а шнековий транспортер обладнаний баком зрошування шнека. Новим в корисній моделі, що заявляється, є те, що вона що додатково обладнана фрезою для подрібнення біомаси, забезпеченою системою примусового повітряного охолоджування, при цьому фреза розміщена над шнековим транспортером під кутом не менше ніж 30 градусів, а шнековий транспортер обладнаний баком зрошування шнека. Наявність в установці вертикального бункера, з розміщеними в ньому фрезою, шнековим транспортером подачі біомаси і системою примусового повітряного охолоджування, дозволяє оптимізувати розміри установки. Виконання водяного котла з вбудованою камерою згорання дозволяє мінімізувати розміри установки і створити умови для горіння подрібненої біомаси в киплячому шарі. Розташування системи примусового повітряного охолоджування під шнековим транспортером подачі палива в нижній частці вертикального бункера і направлення його в водяний котел нижче шнекового транспортера подачі біомаси дозволяє найефективніше спалювати вологу біомасу. Причинно-наслідковий зв'язок між сукупністю істотних ознак і технічним результатом, що заявляється, дозволяє створити просту і зручну в експлуатації ефективну універсальну автоматичну систему спалювання біомаси. Горіння в киплячому шарі істотно зменшує викиди оксидів азоту, дозволяє ефективно спалювати вологу біомасу, а також здійснювати спільне спалювання різних видів твердого палива. 1 UA 75124 U 5 10 15 Схема універсальної установки для спалювання біомаси приведена на фіг.1, 2, 3 (А-А фронтальний розріз бункера, Б-Б- вигляд зверху).Установка для спалювання біомаси містить вертикальний бункер 1, над дном 2 якого розташовано поворотний пристрій 3. Шнековий транспортер подачі біомаси 4 і фреза 5 забезпечені ланцюговим механізмом 6, який приводиться в рух двигуном з редуктором 7. Вертикальний бункер 1 розміщений в водяному котлі 8. Фреза 5 забезпечена системою примусового повітряного охолоджування 9. Шнековий транспортер подачі біомаси 4 обладнаний вентилятором 10 і баком зрошування шнека 11. Універсальна установка для спалювання біомаси забезпечена також пультом управління (на фіг. не приведений), який дозволяє встановлювати необхідний режим подачі палива. Установка для спалювання біомаси працює таким чином: біомаса, в ручному або автоматичному режимі, подається у вертикальний бункер 1. Потрапляючи між зубами фрези 5 і шнекового транспортера 4, біомаса дробиться і транспортером прямує в камеру згорання. Додатково в водяному котлі 8 за допомогою вентилятора 10 нагнітається повітря. Подрібнена біомаса згорає в підвішеному достатку, так званому "киплячому шарі". Універсальна установка для спалювання біомаси, що заявляється, дозволяє замінити традиційні джерела енергії (газ і вугілля) місцевими видами палива, одночасно вирішуючи задачу утилізації відходів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Універсальна установка для спалювання біомаси, що складається з водяного котла з вбудованою камерою згорання, приєднаним до нього вертикальним бункером зі шнековим транспортером, обладнаним пристроєм донного дуття - вентилятором, електродвигуном з редуктором і пультом автоматичного управління, яка відрізняється тим, що додатково обладнана фрезою для подрібнення біомаси, забезпеченою системою примусового повітряного охолоджування, при цьому фреза розміщена над шнековим транспортером під кутом не менше ніж 30 градусів, а шнековий транспортер обладнаний баком зрошування шнека. 2 UA 75124 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
