Привід рукавичного автомата

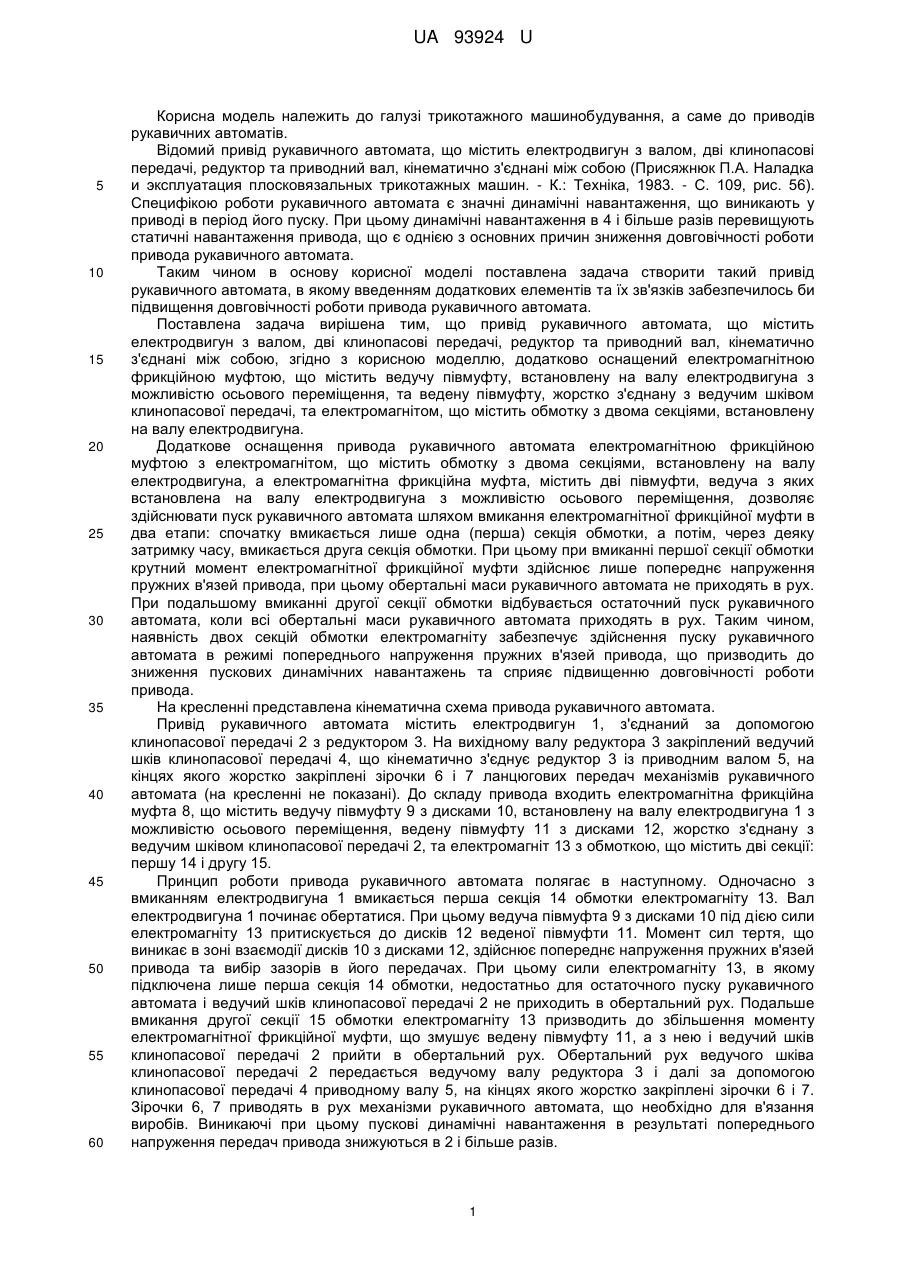

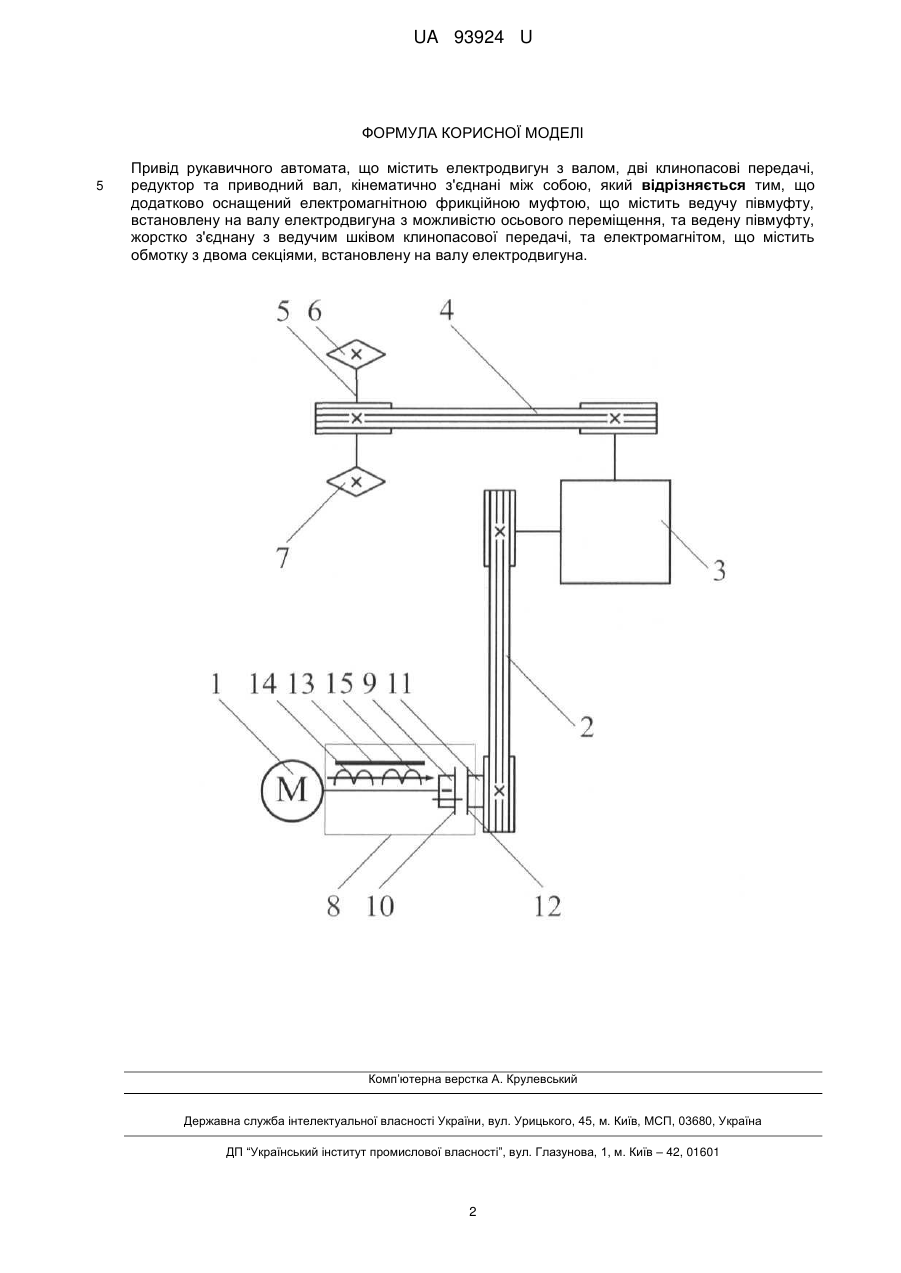

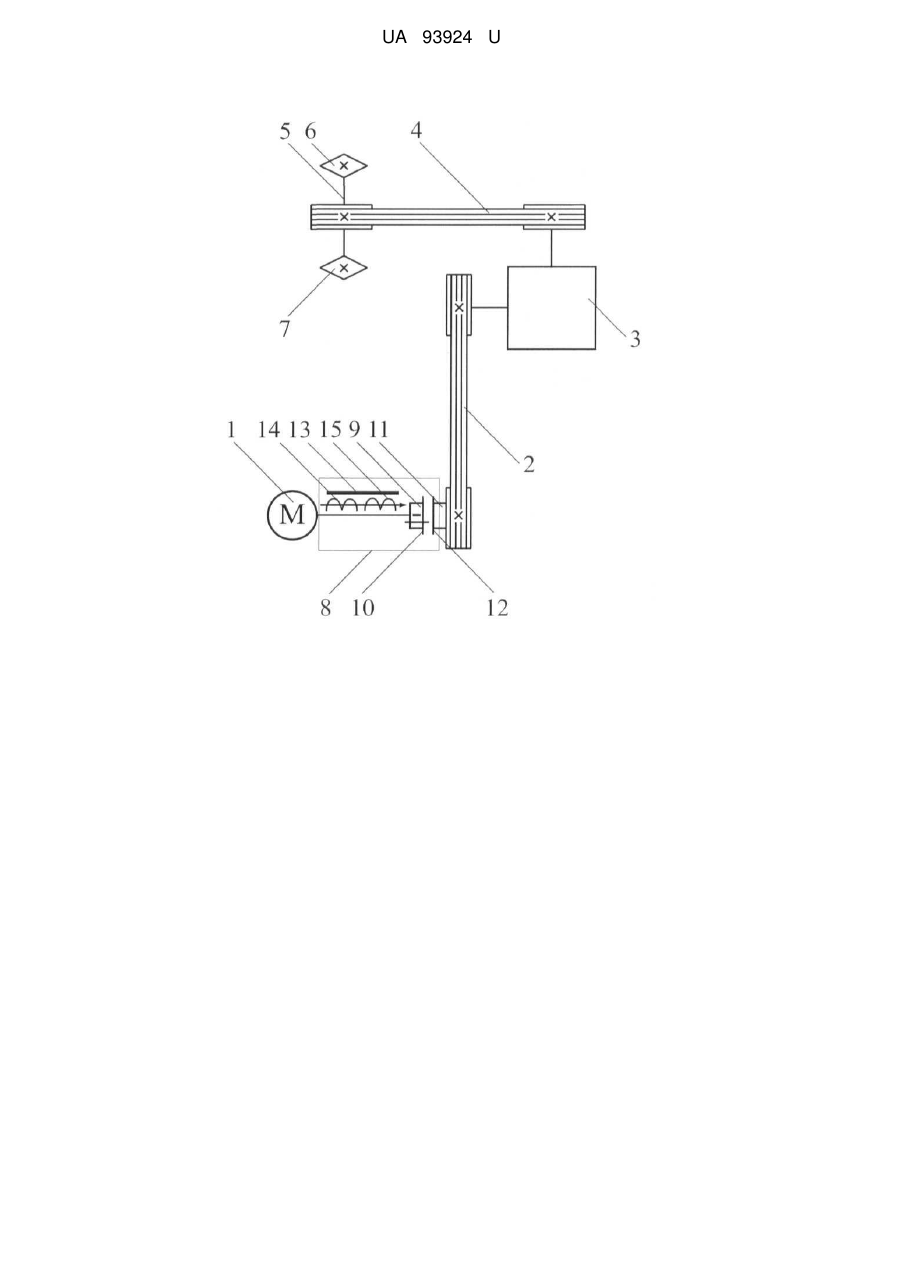

Реферат: UA 93924 U UA 93924 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі трикотажного машинобудування, а саме до приводів рукавичних автоматів. Відомий привід рукавичного автомата, що містить електродвигун з валом, дві клинопасові передачі, редуктор та приводний вал, кінематично з'єднані між собою (Присяжнюк П.А. Наладка и эксплуатация плосковязальных трикотажных машин. - К.: Техніка, 1983. - С. 109, рис. 56). Специфікою роботи рукавичного автомата є значні динамічні навантаження, що виникають у приводі в період його пуску. При цьому динамічні навантаження в 4 і більше разів перевищують статичні навантаження привода, що є однією з основних причин зниження довговічності роботи привода рукавичного автомата. Таким чином в основу корисної моделі поставлена задача створити такий привід рукавичного автомата, в якому введенням додаткових елементів та їх зв'язків забезпечилось би підвищення довговічності роботи привода рукавичного автомата. Поставлена задача вирішена тим, що привід рукавичного автомата, що містить електродвигун з валом, дві клинопасові передачі, редуктор та приводний вал, кінематично з'єднані між собою, згідно з корисною моделлю, додатково оснащений електромагнітною фрикційною муфтою, що містить ведучу півмуфту, встановлену на валу електродвигуна з можливістю осьового переміщення, та ведену півмуфту, жорстко з'єднану з ведучим шківом клинопасової передачі, та електромагнітом, що містить обмотку з двома секціями, встановлену на валу електродвигуна. Додаткове оснащення привода рукавичного автомата електромагнітною фрикційною муфтою з електромагнітом, що містить обмотку з двома секціями, встановлену на валу електродвигуна, а електромагнітна фрикційна муфта, містить дві півмуфти, ведуча з яких встановлена на валу електродвигуна з можливістю осьового переміщення, дозволяє здійснювати пуск рукавичного автомата шляхом вмикання електромагнітної фрикційної муфти в два етапи: спочатку вмикається лише одна (перша) секція обмотки, а потім, через деяку затримку часу, вмикається друга секція обмотки. При цьому при вмиканні першої секції обмотки крутний момент електромагнітної фрикційної муфти здійснює лише попереднє напруження пружних в'язей привода, при цьому обертальні маси рукавичного автомата не приходять в рух. При подальшому вмиканні другої секції обмотки відбувається остаточний пуск рукавичного автомата, коли всі обертальні маси рукавичного автомата приходять в рух. Таким чином, наявність двох секцій обмотки електромагніту забезпечує здійснення пуску рукавичного автомата в режимі попереднього напруження пружних в'язей привода, що призводить до зниження пускових динамічних навантажень та сприяє підвищенню довговічності роботи привода. На кресленні представлена кінематична схема привода рукавичного автомата. Привід рукавичного автомата містить електродвигун 1, з'єднаний за допомогою клинопасової передачі 2 з редуктором 3. На вихідному валу редуктора 3 закріплений ведучий шків клинопасової передачі 4, що кінематично з'єднує редуктор 3 із приводним валом 5, на кінцях якого жорстко закріплені зірочки 6 і 7 ланцюгових передач механізмів рукавичного автомата (на кресленні не показані). До складу привода входить електромагнітна фрикційна муфта 8, що містить ведучу півмуфту 9 з дисками 10, встановлену на валу електродвигуна 1 з можливістю осьового переміщення, ведену півмуфту 11 з дисками 12, жорстко з'єднану з ведучим шківом клинопасової передачі 2, та електромагніт 13 з обмоткою, що містить дві секції: першу 14 і другу 15. Принцип роботи привода рукавичного автомата полягає в наступному. Одночасно з вмиканням електродвигуна 1 вмикається перша секція 14 обмотки електромагніту 13. Вал електродвигуна 1 починає обертатися. При цьому ведуча півмуфта 9 з дисками 10 під дією сили електромагніту 13 притискується до дисків 12 веденої півмуфти 11. Момент сил тертя, що виникає в зоні взаємодії дисків 10 з дисками 12, здійснює попереднє напруження пружних в'язей привода та вибір зазорів в його передачах. При цьому сили електромагніту 13, в якому підключена лише перша секція 14 обмотки, недостатньо для остаточного пуску рукавичного автомата і ведучий шків клинопасової передачі 2 не приходить в обертальний рух. Подальше вмикання другої секції 15 обмотки електромагніту 13 призводить до збільшення моменту електромагнітної фрикційної муфти, що змушує ведену півмуфту 11, а з нею і ведучий шків клинопасової передачі 2 прийти в обертальний рух. Обертальний рух ведучого шківа клинопасової передачі 2 передається ведучому валу редуктора 3 і далі за допомогою клинопасової передачі 4 приводному валу 5, на кінцях якого жорстко закріплені зірочки 6 і 7. Зірочки 6, 7 приводять в рух механізми рукавичного автомата, що необхідно для в'язання виробів. Виникаючі при цьому пускові динамічні навантаження в результаті попереднього напруження передач привода знижуються в 2 і більше разів. 1 UA 93924 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Привід рукавичного автомата, що містить електродвигун з валом, дві клинопасові передачі, редуктор та приводний вал, кінематично з'єднані між собою, який відрізняється тим, що додатково оснащений електромагнітною фрикційною муфтою, що містить ведучу півмуфту, встановлену на валу електродвигуна з можливістю осьового переміщення, та ведену півмуфту, жорстко з'єднану з ведучим шківом клинопасової передачі, та електромагнітом, що містить обмотку з двома секціями, встановлену на валу електродвигуна. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
