Голка в’язальної машини

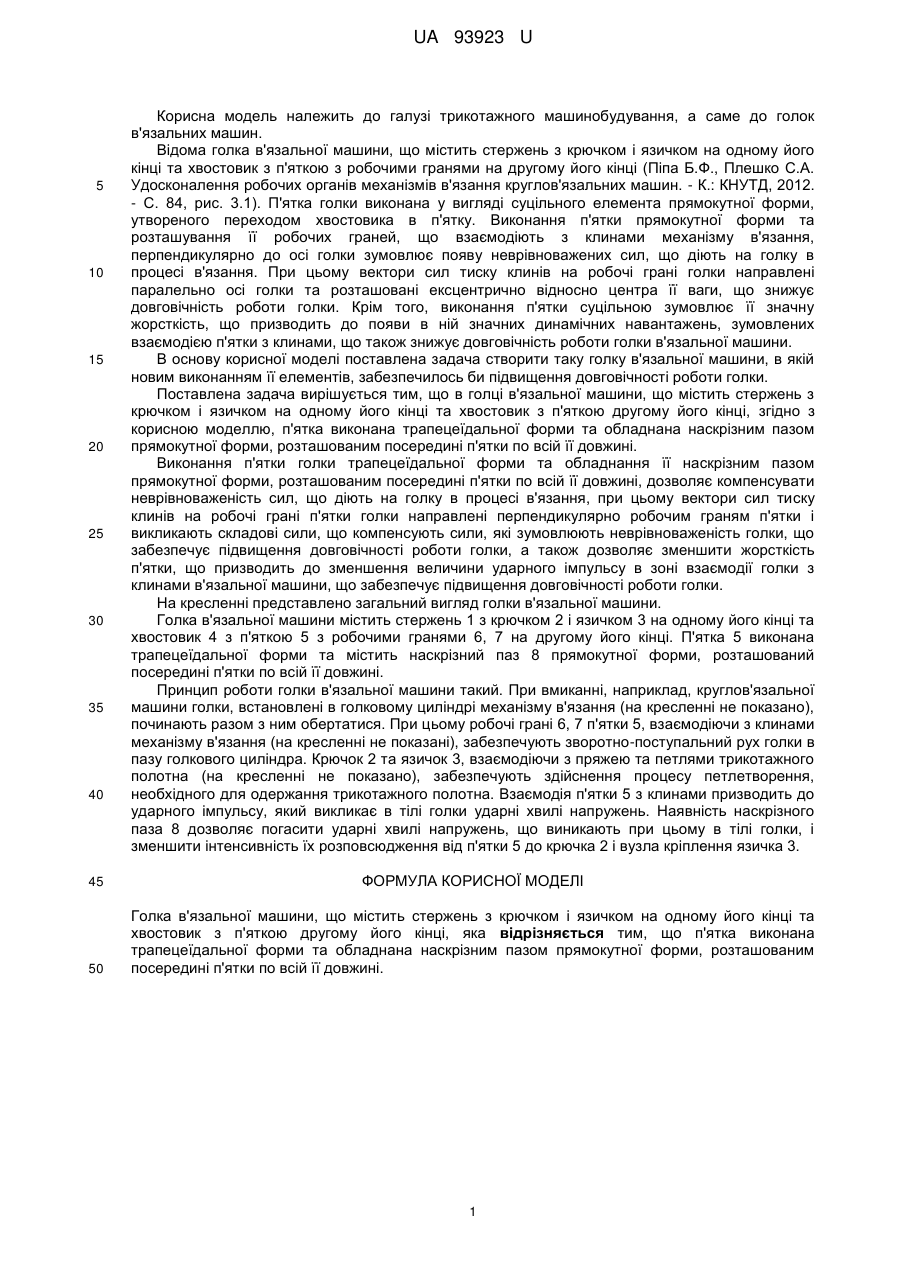

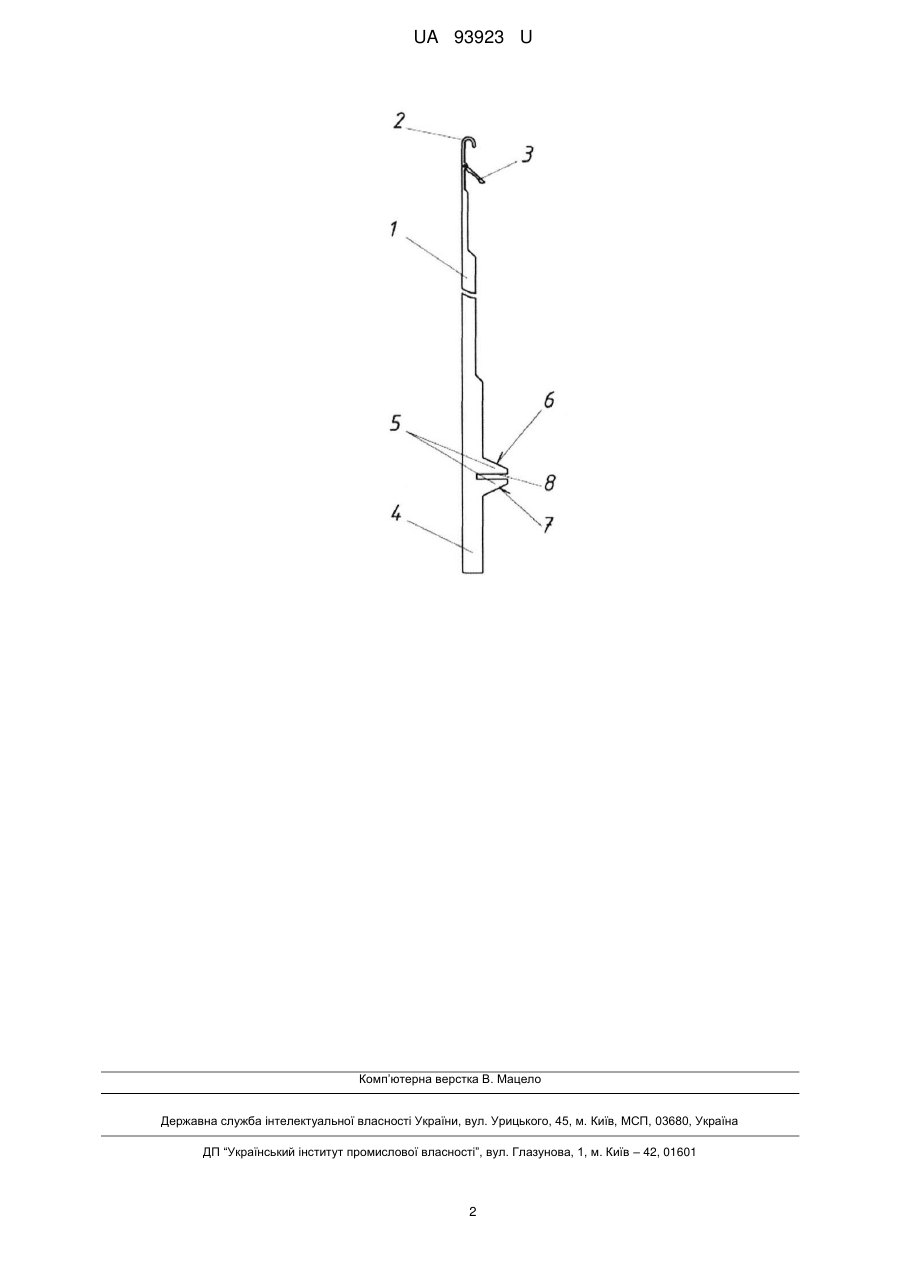

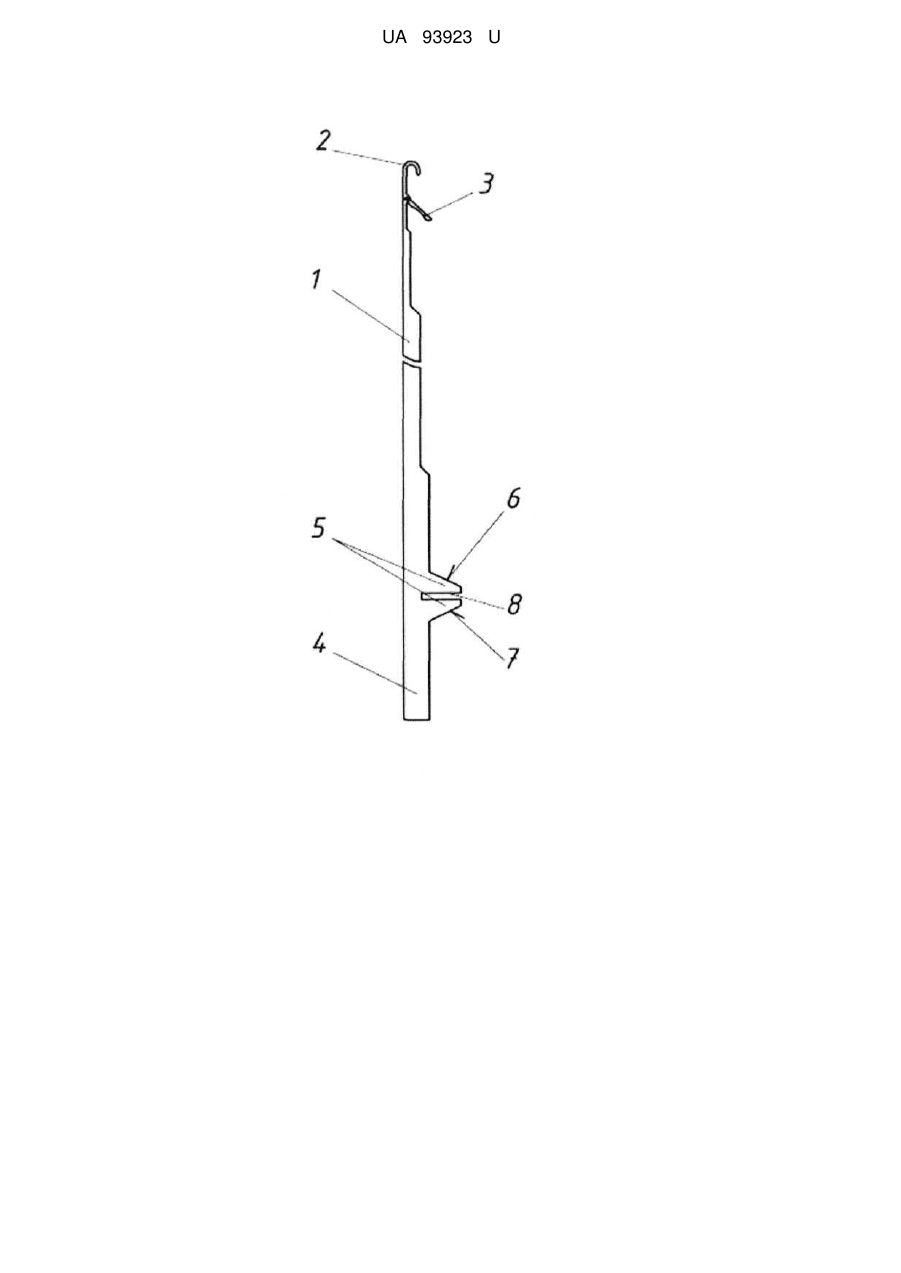

Реферат: UA 93923 U UA 93923 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі трикотажного машинобудування, а саме до голок в'язальних машин. Відома голка в'язальної машини, що містить стержень з крючком і язичком на одному його кінці та хвостовик з п'яткою з робочими гранями на другому його кінці (Піпа Б.Ф., Плешко С.А. Удосконалення робочих органів механізмів в'язання круглов'язальних машин. - К.: КНУТД, 2012. - С. 84, рис. 3.1). П'ятка голки виконана у вигляді суцільного елемента прямокутної форми, утвореного переходом хвостовика в п'ятку. Виконання п'ятки прямокутної форми та розташування її робочих граней, що взаємодіють з клинами механізму в'язання, перпендикулярно до осі голки зумовлює появу неврівноважених сил, що діють на голку в процесі в'язання. При цьому вектори сил тиску клинів на робочі грані голки направлені паралельно осі голки та розташовані ексцентрично відносно центра її ваги, що знижує довговічність роботи голки. Крім того, виконання п'ятки суцільною зумовлює її значну жорсткість, що призводить до появи в ній значних динамічних навантажень, зумовлених взаємодією п'ятки з клинами, що також знижує довговічність роботи голки в'язальної машини. В основу корисної моделі поставлена задача створити таку голку в'язальної машини, в якій новим виконанням її елементів, забезпечилось би підвищення довговічності роботи голки. Поставлена задача вирішується тим, що в голці в'язальної машини, що містить стержень з крючком і язичком на одному його кінці та хвостовик з п'яткою другому його кінці, згідно з корисною моделлю, п'ятка виконана трапецеїдальної форми та обладнана наскрізним пазом прямокутної форми, розташованим посередині п'ятки по всій її довжині. Виконання п'ятки голки трапецеїдальної форми та обладнання її наскрізним пазом прямокутної форми, розташованим посередині п'ятки по всій її довжині, дозволяє компенсувати неврівноваженість сил, що діють на голку в процесі в'язання, при цьому вектори сил тиску клинів на робочі грані п'ятки голки направлені перпендикулярно робочим граням п'ятки і викликають складові сили, що компенсують сили, які зумовлюють неврівноваженість голки, що забезпечує підвищення довговічності роботи голки, а також дозволяє зменшити жорсткість п'ятки, що призводить до зменшення величини ударного імпульсу в зоні взаємодії голки з клинами в'язальної машини, що забезпечує підвищення довговічності роботи голки. На кресленні представлено загальний вигляд голки в'язальної машини. Голка в'язальної машини містить стержень 1 з крючком 2 і язичком 3 на одному його кінці та хвостовик 4 з п'яткою 5 з робочими гранями 6, 7 на другому його кінці. П'ятка 5 виконана трапецеїдальної форми та містить наскрізний паз 8 прямокутної форми, розташований посередині п'ятки по всій її довжині. Принцип роботи голки в'язальної машини такий. При вмиканні, наприклад, круглов'язальної машини голки, встановлені в голковому циліндрі механізму в'язання (на кресленні не показано), починають разом з ним обертатися. При цьому робочі грані 6, 7 п'ятки 5, взаємодіючи з клинами механізму в'язання (на кресленні не показані), забезпечують зворотно-поступальний рух голки в пазу голкового циліндра. Крючок 2 та язичок 3, взаємодіючи з пряжею та петлями трикотажного полотна (на кресленні не показано), забезпечують здійснення процесу петлетворення, необхідного для одержання трикотажного полотна. Взаємодія п'ятки 5 з клинами призводить до ударного імпульсу, який викликає в тілі голки ударні хвилі напружень. Наявність наскрізного паза 8 дозволяє погасити ударні хвилі напружень, що виникають при цьому в тілі голки, і зменшити інтенсивність їх розповсюдження від п'ятки 5 до крючка 2 і вузла кріплення язичка 3. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Голка в'язальної машини, що містить стержень з крючком і язичком на одному його кінці та хвостовик з п'яткою другому його кінці, яка відрізняється тим, що п'ятка виконана трапецеїдальної форми та обладнана наскрізним пазом прямокутної форми, розташованим посередині п'ятки по всій її довжині. 1 UA 93923 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
