Швидкорознімне з’єднання трубопроводу

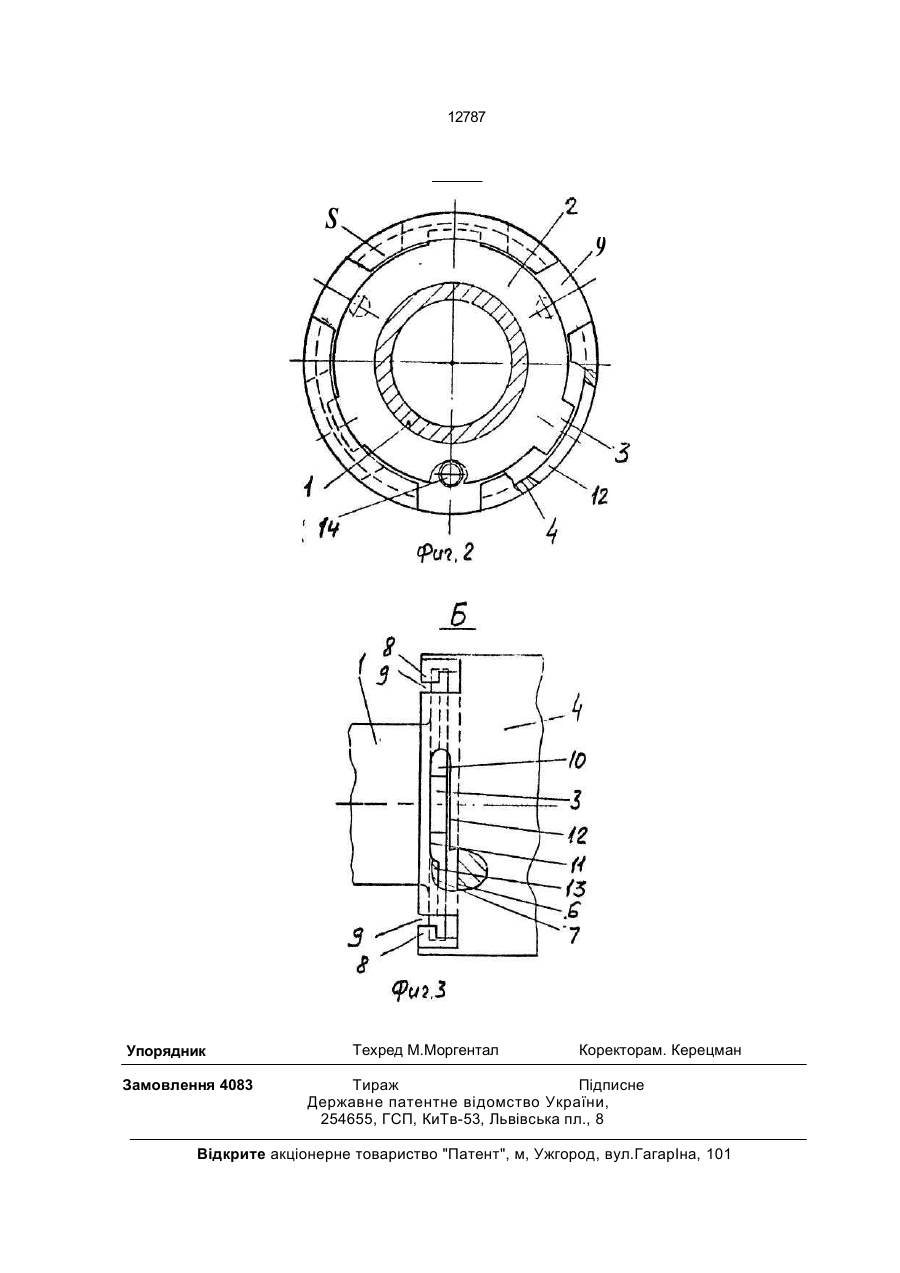

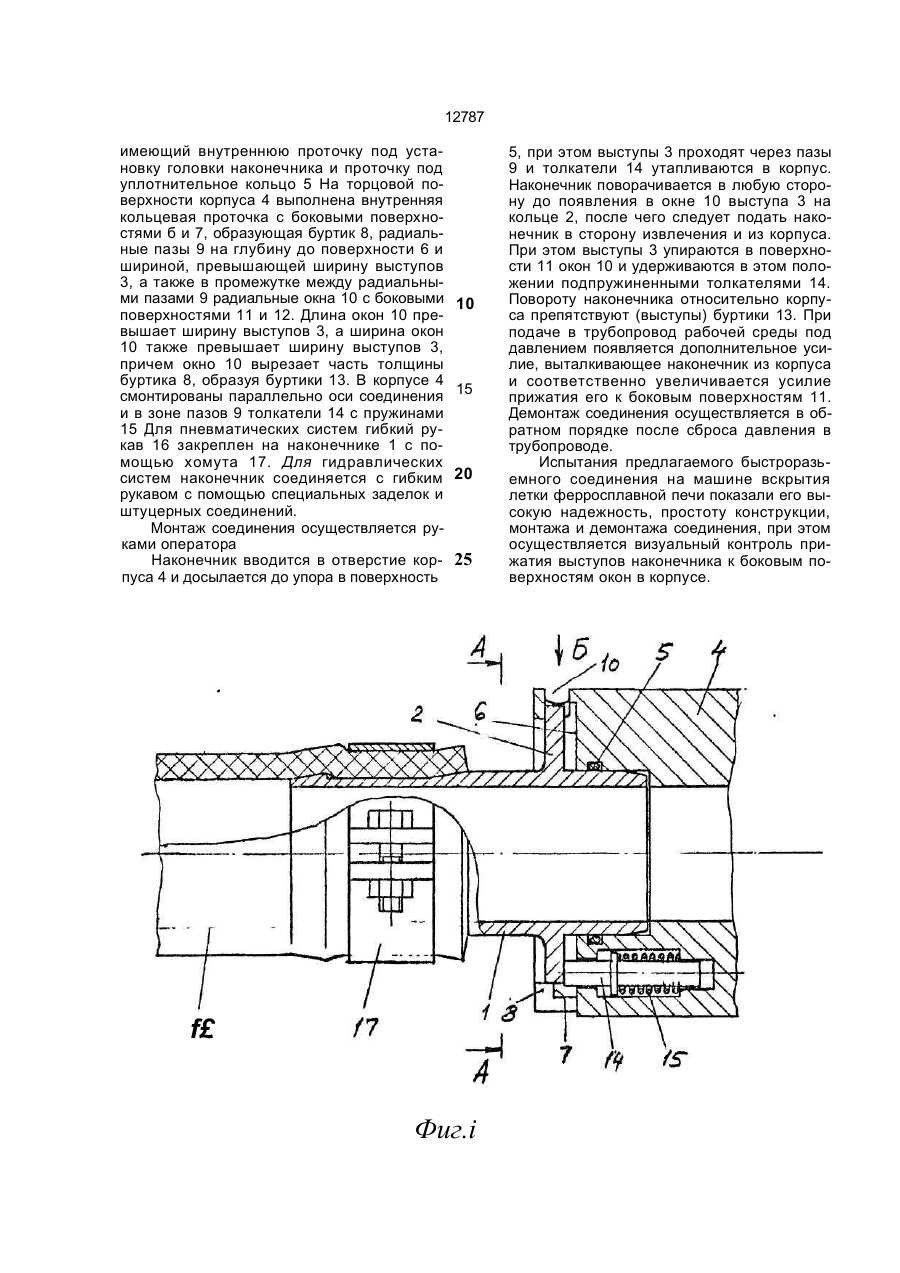

Быстроразъемное соединение трубо провода, содержащее полые наконечник и корпус с выступами и впадинами, о т л и ч а ю щ е е с я тем, что на наконечнике выполнено кольцо с наружными выступами, а корпус выполнен с кольцевой проточкой на торце, образующей бурт, с радиальными пазами до основания кольцевой проточки, в промежутке между которыми выполнены сквозные радиальные окна, пересекающие своими боковыми поверхностями внутренние поверхности бурта и кольцевой проточки, а в зоне радиальных пазов параллельно оси соединения, в корпус вмонтированы подпружиненные толкатели, при этом ширина кольцевой проточки больше толщины кольца, а ширина радиальных пазов и сквозных радиальных окон больше ширины наружных выступов кольца. С > Изобретение относится к машиностроению и может быть использбвано в пневматических и гидравлических системах для быстрого соединения и разъединения трубопроводов. В основу изобретения поставлена техническая задача усовершенствования разъемного соединения трубопровода путем уменьшения количества соединительных деталей, повышения быстродействия соединения, что приводит к упрощению монтажа и демонтажа и повышению надежности соединения. Указанная техническая задача решается тем, что в быстроразъемном соединении, содержащем полые наконечник и корпус с выступами и впадинами, на наконечнике выполнено кольцо с наружными выступами, а корпус выполнен с кольцевой проточкой на торце, образующей бурт и с радиальными пазами до основания кольцевой проточки, в промежутке между которыми выполнены сквозные радиальные окна, пересекающие своими боковыми поверхностями внутренние поверхности бурта и кольцевой проточки, а в зоне радиальных пазов параллельно оси соединения в корпусе вмонтированы толкатели, подпружиненные относительно корпуса, при этом Ширина кольцевой проточки превышает толщину кольца, а ширина радиальных пазов и сквозных радиальных окон превышает ширину наружных выступов кольца. На фиг.1 изображено быстроразъемное соединение трубопровода, разрез; на фиг.2 сечение А-А на фиг.1; на фиг.З - вид Б на фиг. 1. Быстрораэъемное соединение трубопровода содержит наконечник 1 с кольцом 2, имеющим наружные выступы 3, корпус 4, 00 о 12787 имеющий внутреннюю проточку под установку головки наконечника и проточку под уплотнительное кольцо 5 На торцовой поверхности корпуса 4 выполнена внутренняя кольцевая проточка с боковыми поверхностями б и 7, образующая буртик 8, радиальные пазы 9 на глубину до поверхности 6 и шириной, превышающей ширину выступов 3, а также в промежутке между радиальными пазами 9 радиальные окна 10 с боковыми поверхностями 11 и 12. Длина окон 10 превышает ширину выступов 3, а ширина окон 10 также превышает ширину выступов 3, причем окно 10 вырезает часть толщины буртика 8, образуя буртики 13. В корпусе 4 смонтированы параллельно оси соединения и в зоне пазов 9 толкатели 14 с пружинами 15 Для пневматических систем гибкий рукав 16 закреплен на наконечнике 1 с помощью хомута 17. Для гидравлических систем наконечник соединяется с гибким рукавом с помощью специальных заделок и штуцерных соединений. Монтаж соединения осуществляется руками оператора Наконечник вводится в отверстие корпуса 4 и досылается до упора в поверхность 10 15 20 25 f£ Фиг.і 5, при этом выступы 3 проходят через пазы 9 и толкатели 14 утапливаются в корпус. Наконечник поворачивается в любую сторону до появления в окне 10 выступа 3 на кольце 2, после чего следует подать наконечник в сторону извлечения и из корпуса. При этом выступы 3 упираются в поверхности 11 окон 10 и удерживаются в этом положении подпружиненными толкателями 14. Повороту наконечника относительно корпуса препятствуют (выступы) буртики 13. При подаче в трубопровод рабочей среды под давлением появляется дополнительное усилие, выталкивающее наконечник из корпуса и соответственно увеличивается усилие прижатия его к боковым поверхностям 11. Демонтаж соединения осуществляется в обратном порядке после сброса давления в трубопроводе. Испытания предлагаемого быстроразьемного соединения на машине вскрытия летки ферросплавной печи показали его высокую надежность, простоту конструкции, монтажа и демонтажа соединения, при этом осуществляется визуальный контроль прижатия выступов наконечника к боковым поверхностям окон в корпусе. 12787 S Упорядник Замовлення 4083 9 Техред М.Моргентал Коректорам. Керецман Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м, Ужгород, вул.ГагарІна, 101
