Привід рукавичного автомата

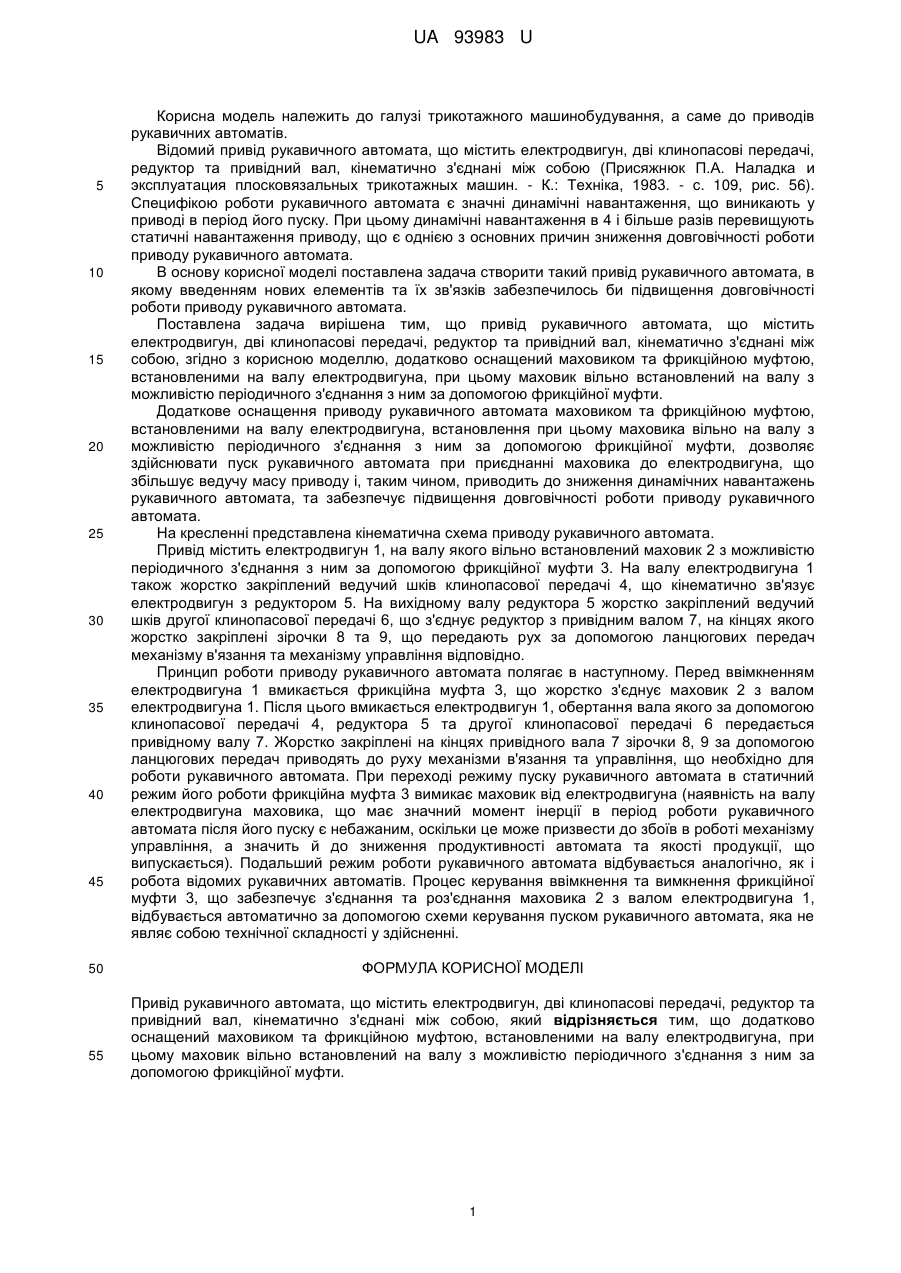

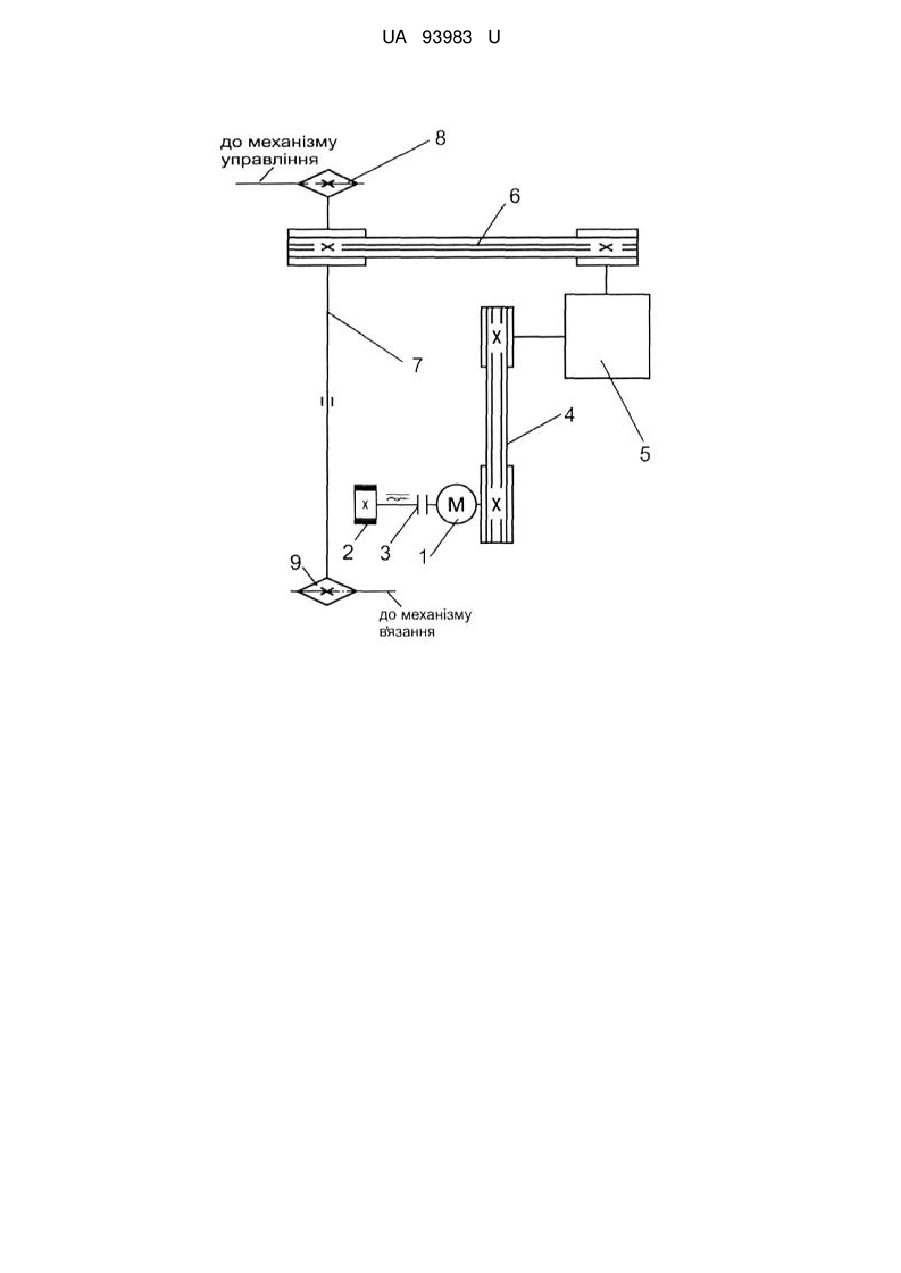

Реферат: Привід рукавичного автомата містить електродвигун, дві клинопасові передачі, редуктор та привідний вал, кінематично з'єднані між собою. Додатково оснащений маховиком та фрикційною муфтою, встановленими на валу електродвигуна, при цьому маховик вільно встановлений на валу з можливістю періодичного з'єднання з ним за допомогою фрикційної муфти. UA 93983 U (54) ПРИВІД РУКАВИЧНОГО АВТОМАТА UA 93983 U UA 93983 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі трикотажного машинобудування, а саме до приводів рукавичних автоматів. Відомий привід рукавичного автомата, що містить електродвигун, дві клинопасові передачі, редуктор та привідний вал, кінематично з'єднані між собою (Присяжнюк П.А. Наладка и эксплуатация плосковязальных трикотажных машин. - К.: Техніка, 1983. - с. 109, рис. 56). Специфікою роботи рукавичного автомата є значні динамічні навантаження, що виникають у приводі в період його пуску. При цьому динамічні навантаження в 4 і більше разів перевищують статичні навантаження приводу, що є однією з основних причин зниження довговічності роботи приводу рукавичного автомата. В основу корисної моделі поставлена задача створити такий привід рукавичного автомата, в якому введенням нових елементів та їх зв'язків забезпечилось би підвищення довговічності роботи приводу рукавичного автомата. Поставлена задача вирішена тим, що привід рукавичного автомата, що містить електродвигун, дві клинопасові передачі, редуктор та привідний вал, кінематично з'єднані між собою, згідно з корисною моделлю, додатково оснащений маховиком та фрикційною муфтою, встановленими на валу електродвигуна, при цьому маховик вільно встановлений на валу з можливістю періодичного з'єднання з ним за допомогою фрикційної муфти. Додаткове оснащення приводу рукавичного автомата маховиком та фрикційною муфтою, встановленими на валу електродвигуна, встановлення при цьому маховика вільно на валу з можливістю періодичного з'єднання з ним за допомогою фрикційної муфти, дозволяє здійснювати пуск рукавичного автомата при приєднанні маховика до електродвигуна, що збільшує ведучу масу приводу і, таким чином, приводить до зниження динамічних навантажень рукавичного автомата, та забезпечує підвищення довговічності роботи приводу рукавичного автомата. На кресленні представлена кінематична схема приводу рукавичного автомата. Привід містить електродвигун 1, на валу якого вільно встановлений маховик 2 з можливістю періодичного з'єднання з ним за допомогою фрикційної муфти 3. На валу електродвигуна 1 також жорстко закріплений ведучий шків клинопасової передачі 4, що кінематично зв'язує електродвигун з редуктором 5. На вихідному валу редуктора 5 жорстко закріплений ведучий шків другої клинопасової передачі 6, що з'єднує редуктор з привідним валом 7, на кінцях якого жорстко закріплені зірочки 8 та 9, що передають рух за допомогою ланцюгових передач механізму в'язання та механізму управління відповідно. Принцип роботи приводу рукавичного автомата полягає в наступному. Перед ввімкненням електродвигуна 1 вмикається фрикційна муфта 3, що жорстко з'єднує маховик 2 з валом електродвигуна 1. Після цього вмикається електродвигун 1, обертання вала якого за допомогою клинопасової передачі 4, редуктора 5 та другої клинопасової передачі 6 передається привідному валу 7. Жорстко закріплені на кінцях привідного вала 7 зірочки 8, 9 за допомогою ланцюгових передач приводять до руху механізми в'язання та управління, що необхідно для роботи рукавичного автомата. При переході режиму пуску рукавичного автомата в статичний режим його роботи фрикційна муфта 3 вимикає маховик від електродвигуна (наявність на валу електродвигуна маховика, що має значний момент інерції в період роботи рукавичного автомата після його пуску є небажаним, оскільки це може призвести до збоїв в роботі механізму управління, а значить й до зниження продуктивності автомата та якості продукції, що випускається). Подальший режим роботи рукавичного автомата відбувається аналогічно, як і робота відомих рукавичних автоматів. Процес керування ввімкнення та вимкнення фрикційної муфти 3, що забезпечує з'єднання та роз'єднання маховика 2 з валом електродвигуна 1, відбувається автоматично за допомогою схеми керування пуском рукавичного автомата, яка не являє собою технічної складності у здійсненні. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Привід рукавичного автомата, що містить електродвигун, дві клинопасові передачі, редуктор та привідний вал, кінематично з'єднані між собою, який відрізняється тим, що додатково оснащений маховиком та фрикційною муфтою, встановленими на валу електродвигуна, при цьому маховик вільно встановлений на валу з можливістю періодичного з'єднання з ним за допомогою фрикційної муфти. 1 UA 93983 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
