Зубчаста передача

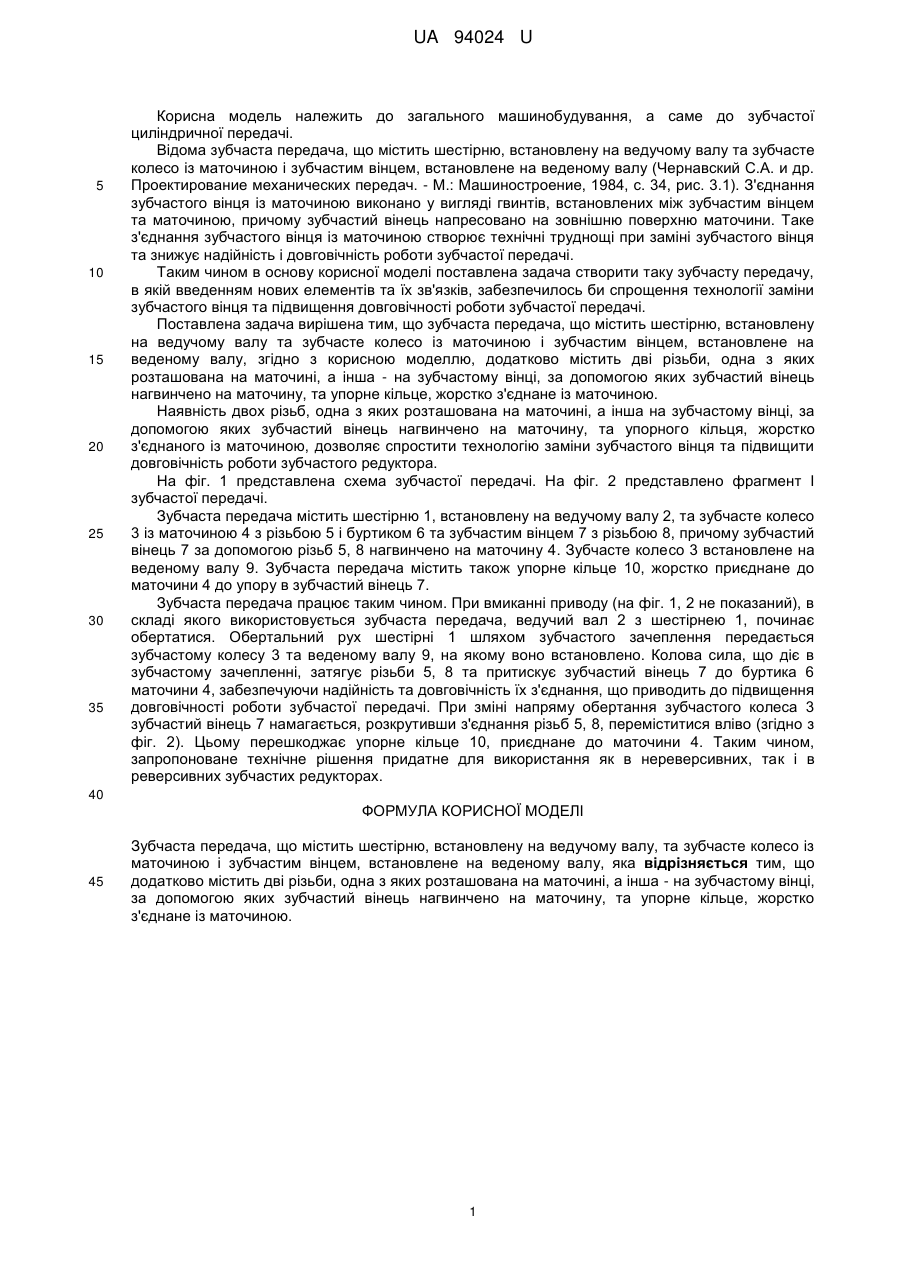

Реферат: UA 94024 U UA 94024 U 5 10 15 20 25 30 35 Корисна модель належить до загального машинобудування, а саме до зубчастої циліндричної передачі. Відома зубчаста передача, що містить шестірню, встановлену на ведучому валу та зубчасте колесо із маточиною і зубчастим вінцем, встановлене на веденому валу (Чернавский С.А. и др. Проектирование механических передач. - М.: Машиностроение, 1984, с. 34, рис. 3.1). З'єднання зубчастого вінця із маточиною виконано у вигляді гвинтів, встановлених між зубчастим вінцем та маточиною, причому зубчастий вінець напресовано на зовнішню поверхню маточини. Таке з'єднання зубчастого вінця із маточиною створює технічні труднощі при заміні зубчастого вінця та знижує надійність і довговічність роботи зубчастої передачі. Таким чином в основу корисної моделі поставлена задача створити таку зубчасту передачу, в якій введенням нових елементів та їх зв'язків, забезпечилось би спрощення технології заміни зубчастого вінця та підвищення довговічності роботи зубчастої передачі. Поставлена задача вирішена тим, що зубчаста передача, що містить шестірню, встановлену на ведучому валу та зубчасте колесо із маточиною і зубчастим вінцем, встановлене на веденому валу, згідно з корисною моделлю, додатково містить дві різьби, одна з яких розташована на маточині, а інша - на зубчастому вінці, за допомогою яких зубчастий вінець нагвинчено на маточину, та упорне кільце, жорстко з'єднане із маточиною. Наявність двох різьб, одна з яких розташована на маточині, а інша на зубчастому вінці, за допомогою яких зубчастий вінець нагвинчено на маточину, та упорного кільця, жорстко з'єднаного із маточиною, дозволяє спростити технологію заміни зубчастого вінця та підвищити довговічність роботи зубчастого редуктора. На фіг. 1 представлена схема зубчастої передачі. На фіг. 2 представлено фрагмент І зубчастої передачі. Зубчаста передача містить шестірню 1, встановлену на ведучому валу 2, та зубчасте колесо 3 із маточиною 4 з різьбою 5 і буртиком 6 та зубчастим вінцем 7 з різьбою 8, причому зубчастий вінець 7 за допомогою різьб 5, 8 нагвинчено на маточину 4. Зубчасте колесо 3 встановлене на веденому валу 9. Зубчаста передача містить також упорне кільце 10, жорстко приєднане до маточини 4 до упору в зубчастий вінець 7. Зубчаста передача працює таким чином. При вмиканні приводу (на фіг. 1, 2 не показаний), в складі якого використовується зубчаста передача, ведучий вал 2 з шестірнею 1, починає обертатися. Обертальний рух шестірні 1 шляхом зубчастого зачеплення передається зубчастому колесу 3 та веденому валу 9, на якому воно встановлено. Колова сила, що діє в зубчастому зачепленні, затягує різьби 5, 8 та притискує зубчастий вінець 7 до буртика 6 маточини 4, забезпечуючи надійність та довговічність їх з'єднання, що приводить до підвищення довговічності роботи зубчастої передачі. При зміні напряму обертання зубчастого колеса 3 зубчастий вінець 7 намагається, розкрутивши з'єднання різьб 5, 8, переміститися вліво (згідно з фіг. 2). Цьому перешкоджає упорне кільце 10, приєднане до маточини 4. Таким чином, запропоноване технічне рішення придатне для використання як в нереверсивних, так і в реверсивних зубчастих редукторах. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Зубчаста передача, що містить шестірню, встановлену на ведучому валу, та зубчасте колесо із маточиною і зубчастим вінцем, встановлене на веденому валу, яка відрізняється тим, що додатково містить дві різьби, одна з яких розташована на маточині, а інша - на зубчастому вінці, за допомогою яких зубчастий вінець нагвинчено на маточину, та упорне кільце, жорстко з'єднане із маточиною. 1 UA 94024 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
