Зубчаста передача

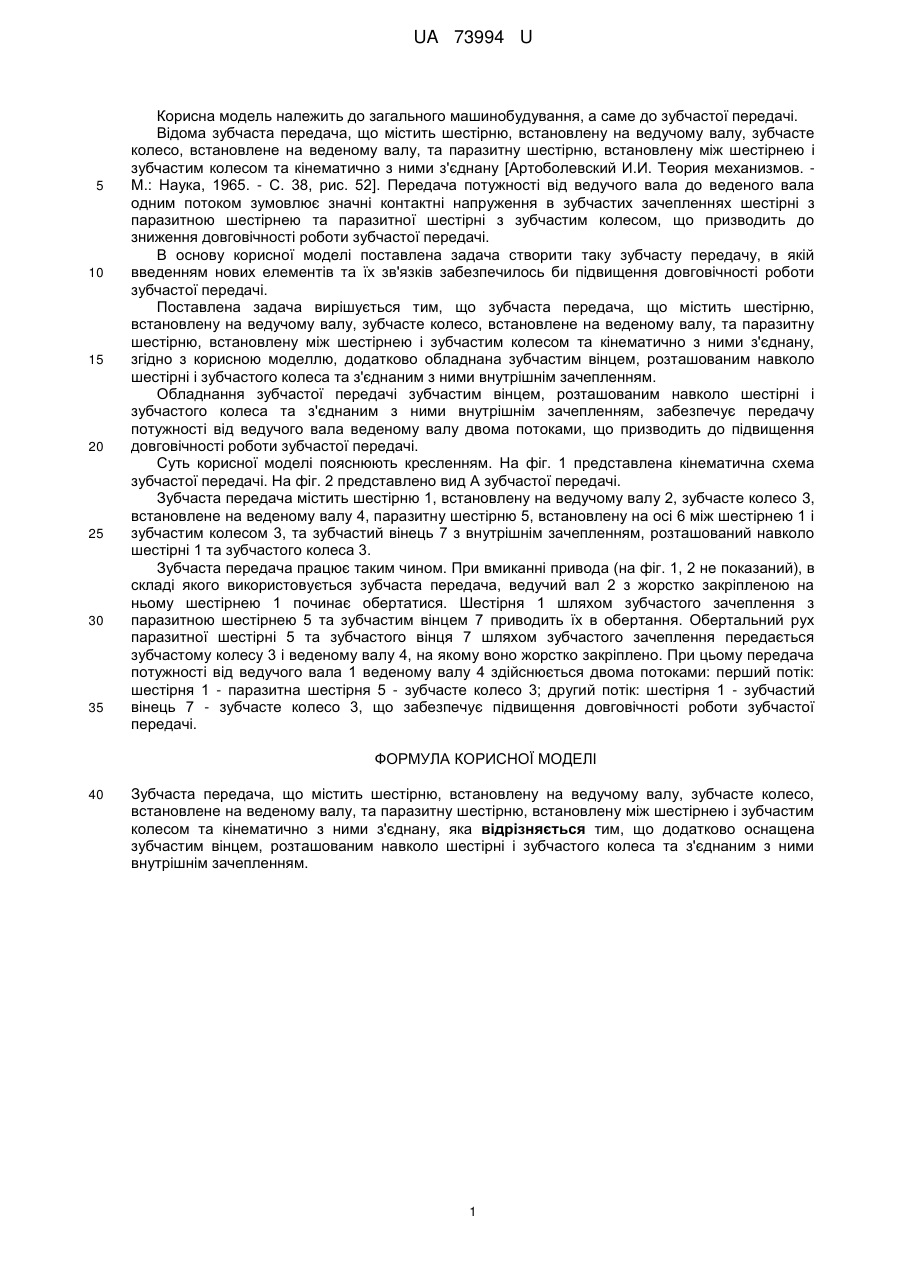

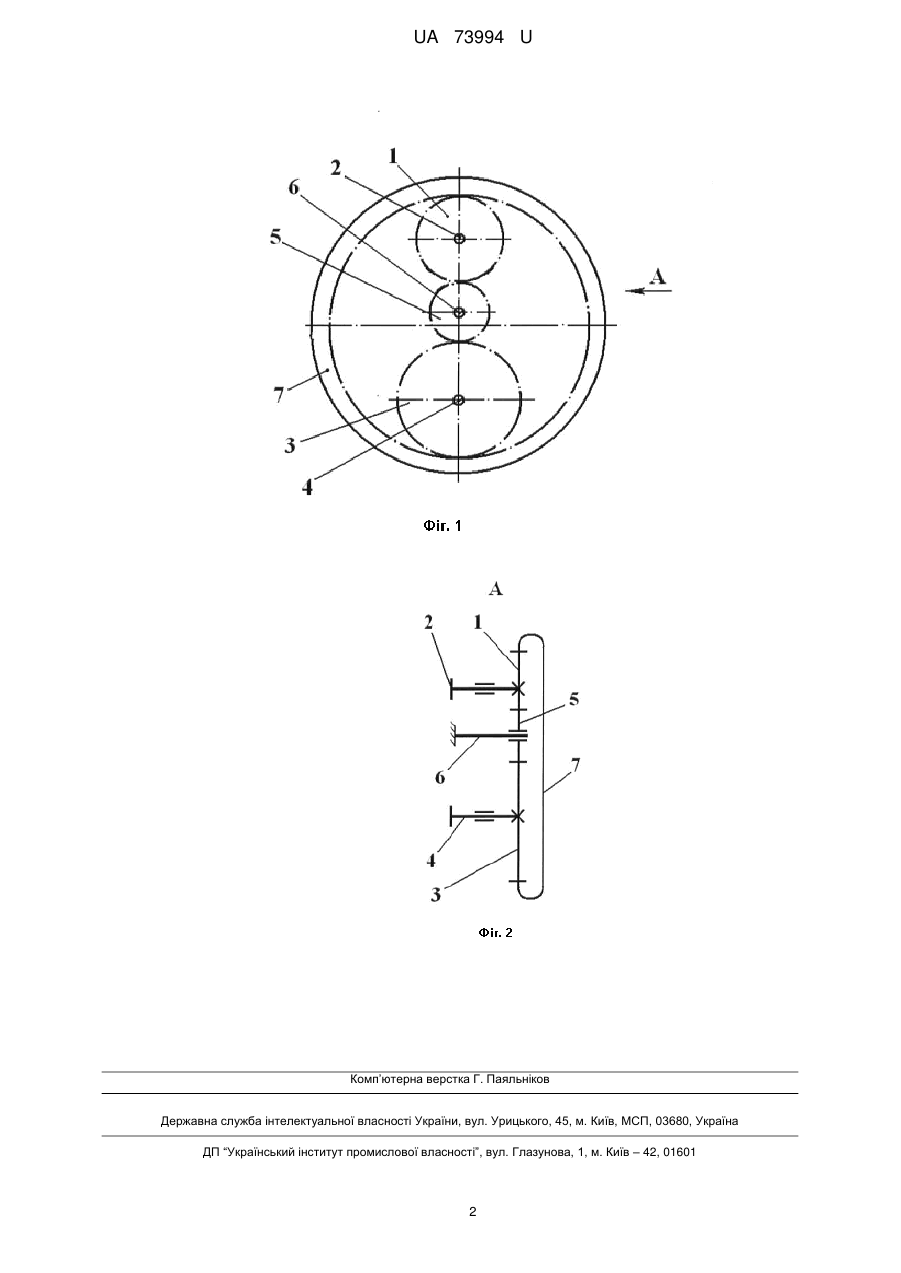

Реферат: UA 73994 U UA 73994 U 5 10 15 20 25 30 35 Корисна модель належить до загального машинобудування, а саме до зубчастої передачі. Відома зубчаста передача, що містить шестірню, встановлену на ведучому валу, зубчасте колесо, встановлене на веденому валу, та паразитну шестірню, встановлену між шестірнею і зубчастим колесом та кінематично з ними з'єднану [Артоболевский И.И. Теория механизмов. М.: Наука, 1965. - С. 38, рис. 52]. Передача потужності від ведучого вала до веденого вала одним потоком зумовлює значні контактні напруження в зубчастих зачепленнях шестірні з паразитною шестірнею та паразитної шестірні з зубчастим колесом, що призводить до зниження довговічності роботи зубчастої передачі. В основу корисної моделі поставлена задача створити таку зубчасту передачу, в якій введенням нових елементів та їх зв'язків забезпечилось би підвищення довговічності роботи зубчастої передачі. Поставлена задача вирішується тим, що зубчаста передача, що містить шестірню, встановлену на ведучому валу, зубчасте колесо, встановлене на веденому валу, та паразитну шестірню, встановлену між шестірнею і зубчастим колесом та кінематично з ними з'єднану, згідно з корисною моделлю, додатково обладнана зубчастим вінцем, розташованим навколо шестірні і зубчастого колеса та з'єднаним з ними внутрішнім зачепленням. Обладнання зубчастої передачі зубчастим вінцем, розташованим навколо шестірні і зубчастого колеса та з'єднаним з ними внутрішнім зачепленням, забезпечує передачу потужності від ведучого вала веденому валу двома потоками, що призводить до підвищення довговічності роботи зубчастої передачі. Суть корисної моделі пояснюють кресленням. На фіг. 1 представлена кінематична схема зубчастої передачі. На фіг. 2 представлено вид А зубчастої передачі. Зубчаста передача містить шестірню 1, встановлену на ведучому валу 2, зубчасте колесо 3, встановлене на веденому валу 4, паразитну шестірню 5, встановлену на осі 6 між шестірнею 1 і зубчастим колесом 3, та зубчастий вінець 7 з внутрішнім зачепленням, розташований навколо шестірні 1 та зубчастого колеса 3. Зубчаста передача працює таким чином. При вмиканні привода (на фіг. 1, 2 не показаний), в складі якого використовується зубчаста передача, ведучий вал 2 з жорстко закріпленою на ньому шестірнею 1 починає обертатися. Шестірня 1 шляхом зубчастого зачеплення з паразитною шестірнею 5 та зубчастим вінцем 7 приводить їх в обертання. Обертальний рух паразитної шестірні 5 та зубчастого вінця 7 шляхом зубчастого зачеплення передається зубчастому колесу 3 і веденому валу 4, на якому воно жорстко закріплено. При цьому передача потужності від ведучого вала 1 веденому валу 4 здійснюється двома потоками: перший потік: шестірня 1 - паразитна шестірня 5 - зубчасте колесо 3; другий потік: шестірня 1 - зубчастий вінець 7 - зубчасте колесо 3, що забезпечує підвищення довговічності роботи зубчастої передачі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Зубчаста передача, що містить шестірню, встановлену на ведучому валу, зубчасте колесо, встановлене на веденому валу, та паразитну шестірню, встановлену між шестірнею і зубчастим колесом та кінематично з ними з'єднану, яка відрізняється тим, що додатково оснащена зубчастим вінцем, розташованим навколо шестірні і зубчастого колеса та з'єднаним з ними внутрішнім зачепленням. 1 UA 73994 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
