Спосіб автоматичного управління працездатністю насосів великої продуктивності

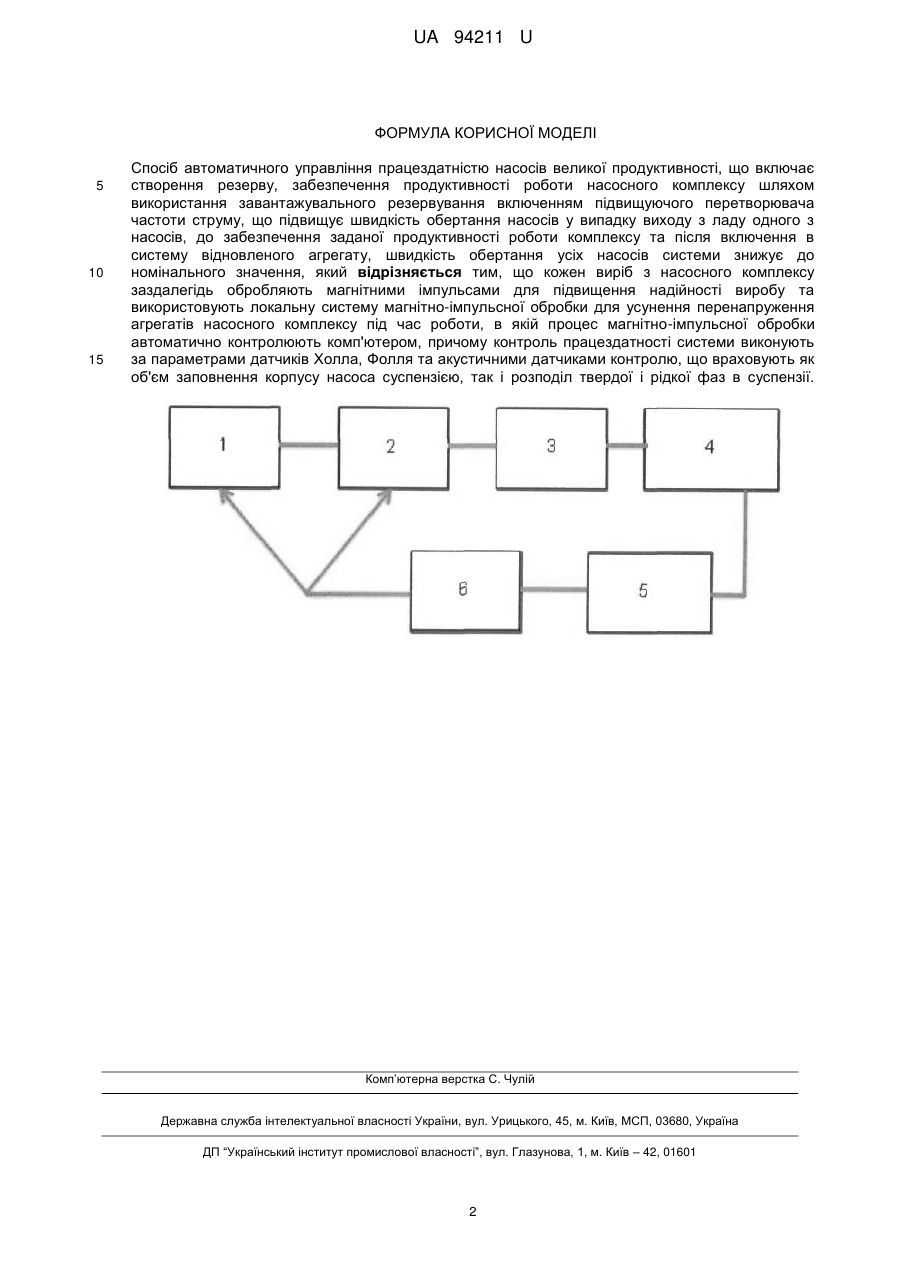

Реферат: Спосіб автоматичного управління працездатністю насосів великої продуктивності включає створення резерву, забезпечення продуктивності роботи насосного комплексу шляхом використання завантажувального резервування включенням підвищуючого перетворювача частоти струму, що підвищує швидкість обертання насосів у випадку виходу з ладу одного з насосів, до забезпечення заданої продуктивності роботи комплексу та після включення в систему відновленого агрегату, швидкість обертання усіх насосів системи знижує до номінального значення. Кожен виріб з насосного комплексу заздалегідь обробляють магнітними імпульсами для підвищення надійності виробу, та використовують локальну систему магнітноімпульсної обробки для усунення перенапруження агрегатів насосного комплексу під час роботи, в якій процес магнітно-імпульсної обробки автоматично контролюють комп'ютером, причому контроль працездатності системи виконують за параметрами датчиків Холла, Фолля та акустичними датчиками контролю, що враховують як об'єм заповнення корпусу насоса суспензією, так і розподіл твердої і рідкої фаз в суспензії. UA 94211 U (12) UA 94211 U UA 94211 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області автоматизації процесів управління насосами в гірничозбагачувальних комбінатах, які використовуються при перекачуванні неоднорідних розчинів. Найбільш близьким по технічній суті є спосіб забезпечення надійності насосних станцій, що включає створення резерву, забезпечення продуктивності роботи насосного комплексу шляхом використання завантажувального резервування включенням підвищуючого перетворювача частоти струму, що підвищує швидкість обертання насосів у випадку виходу з ладу одного з насосів, до забезпечення заданої продуктивності роботи комплексу та після включення в систему відновленого агрегату швидкість обертання усіх насосів системи знижує до номінального значення [Патент Російської Федерації RU2107780, опубл. 27.03.1998 - прототип]. Недоліками цього технічного рішення є перевантаження деталей насоса за рахунок підвищення тиску та вібрацій в них в результаті збільшеної продуктивності роботи насоса, та неможливість локального усунення перевантажень які діють на агрегати насосу під час роботи. Задачею корисної моделі є створення способу автоматичного управління працездатністю насосів великої продуктивності в якій можливо було б підвищити працездатність насосів за рахунок використання підвищуючого перетворювача частоти струму та усунення перевантажень деталей насосу які виникають внаслідок збільшеної продуктивності роботи насосу за рахунок використання локальної системи магнітно-імпульсної обробки. Це досягається завдяки тому, що спосіб автоматичного управління працездатністю насосів великої продуктивності, що включає створення резерву, забезпечення продуктивності роботи насосного комплексу шляхом використання завантажувального резервування включенням підвищуючого перетворювача частоти струму, що підвищує швидкість обертання насосів у випадку виходу з ладу одного з насосів, до забезпечення заданої продуктивності роботи комплексу та після включення в систему відновленого агрегату, швидкість обертання усіх насосів системи знижує до номінального значення, причому кожен виріб з насосного комплексу заздалегідь обробляють магнітними імпульсами для підвищення надійності виробу, та використовують локальну систему магнітно-імпульсної обробки для усунення перенапруження агрегатів насосного комплексу під час роботи, в якій процес магнітно-імпульсної обробки автоматично контролюють комп'ютером, а контроль працездатності системи виконують за параметрами датчиків Холла, Фолля та акустичними датчиками контролю, що враховують як об'єм заповнення корпусу насоса суспензією, так і розподіл твердої і рідкої фаз в суспензії. Технічним результатом, що забезпечується приведеною сукупністю ознак, є збільшення продуктивності і надійності насосного комплексу та усунення перевантажень, що діють на агрегати насоса і електропривод внаслідок збільшення продуктивності насосу. Суть корисної моделі пояснюється кресленням, на якому зображена схема блока контролю та керування автоматизацією роботи насосного комплексу. В якій електродвигун 1 з'єднаний з насосом 2, який в свою чергу з'єднаний з системою датчиків 3, яка з'єднується з блоком обробки інформації 4, що з'єднується з комп'ютером 5, який з'єднується з силовим модулем 6, а силовий модуль 6 з'єднується з електродвигуном 1 танасосом 2. Приклад реалізації способу Всі елементи насосу 2 обробляють магнітно-імпульсною обробкою перед зборкою. Електродвигун 1 отримує живлення від силового модулю 6, в якому знаходиться перетворювач частоти струму та система МІО. Акустичні датчики та датчики Холла та Фолля утворюють систему датчиків 3, що передають інформацію в блок збору інформації 4, комп'ютер 5 обробляє дану інформацію та утворює сигнал керування системою, що подається на блок системи магнітно-імпульсної обробки, що знаходиться в силовому модулі 6, який в свою чергу виконує локальну обробку перенапружених частин насосного комплексу та керує електродвигуном 1. Мінімальна кількість насосних агрегатів в комплексі три одиниці. Особливістю способу є те, що кожен виріб з насосного комплексу заздалегідь обробляють магнітними імпульсами для підвищення надійності виробу, а сам процес МІО автоматично контролюється комп'ютером. Контроль роботи насосного комплексу після МІО за параметрами датчиків Холу і Фолля виводиться на моніторах блока керування. Датчики 3 враховують як об'єм заповнення корпусу насоса суспензією, так і розподіл твердої і рідкої фаз в суспензії. Синхронна робота датчиків Холла та Фолля додатково контролює акустичний стан, як матеріалу суспензії, так і однорідність корпусу насоса. А виниклі перенапруження в деталях насосного комплексу автоматично усуваються локальною магнітною обробкою. Даний спосіб забезпечує підвищення надійності роботи насосного комплексу, надає можливість уникнути витрат, пов'язаних з простоєм обладнання, та виключає необхідність в установці допоміжних насосних агрегатів, що в свою чергу зменшує витрати на обслуговування та експлуатацію системи. 1 UA 94211 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 Спосіб автоматичного управління працездатністю насосів великої продуктивності, що включає створення резерву, забезпечення продуктивності роботи насосного комплексу шляхом використання завантажувального резервування включенням підвищуючого перетворювача частоти струму, що підвищує швидкість обертання насосів у випадку виходу з ладу одного з насосів, до забезпечення заданої продуктивності роботи комплексу та після включення в систему відновленого агрегату, швидкість обертання усіх насосів системи знижує до номінального значення, який відрізняється тим, що кожен виріб з насосного комплексу заздалегідь обробляють магнітними імпульсами для підвищення надійності виробу та використовують локальну систему магнітно-імпульсної обробки для усунення перенапруження агрегатів насосного комплексу під час роботи, в якій процес магнітно-імпульсної обробки автоматично контролюють комп'ютером, причому контроль працездатності системи виконують за параметрами датчиків Холла, Фолля та акустичними датчиками контролю, що враховують як об'єм заповнення корпусу насоса суспензією, так і розподіл твердої і рідкої фаз в суспензії. Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
