Спосіб керування тепловим режимом випарника

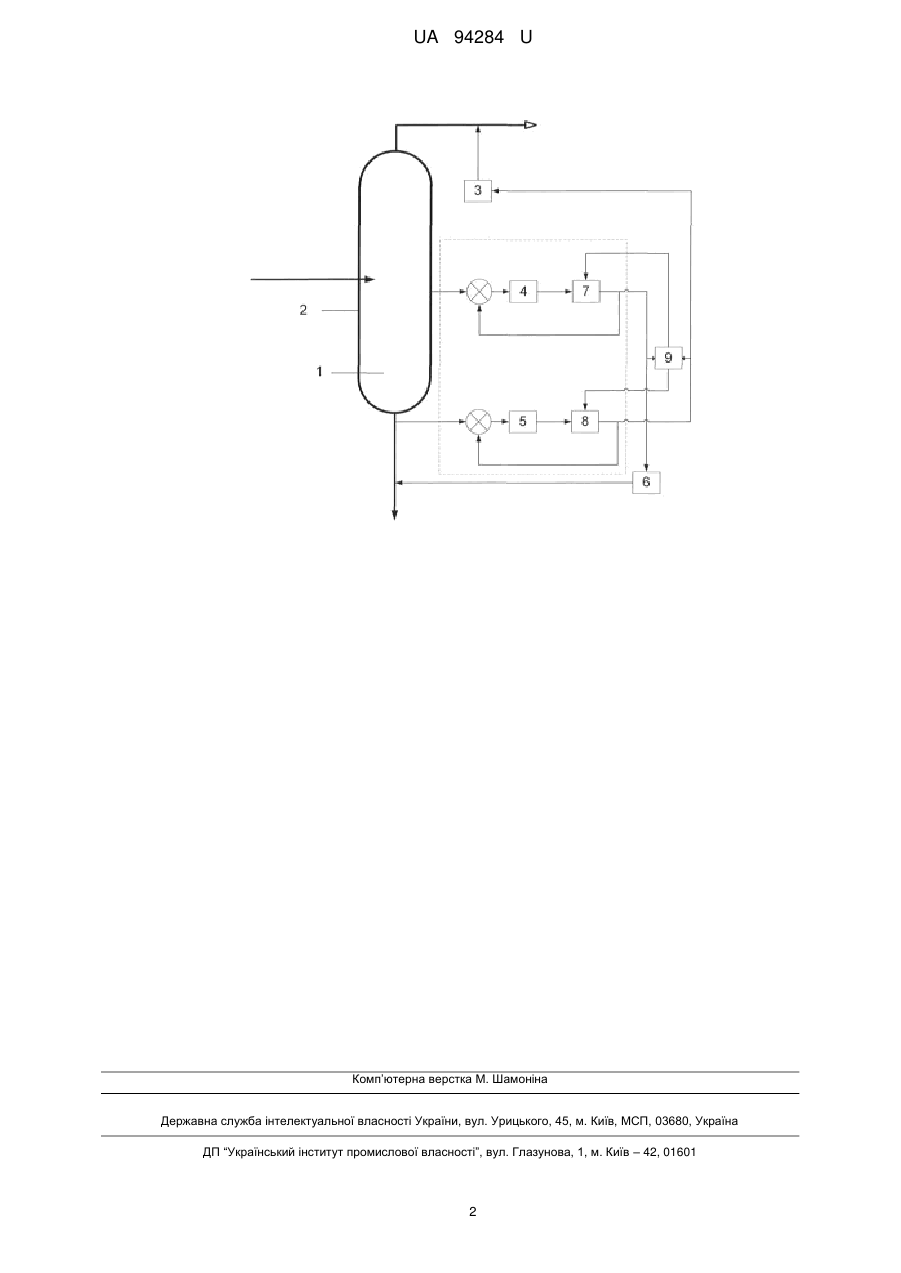

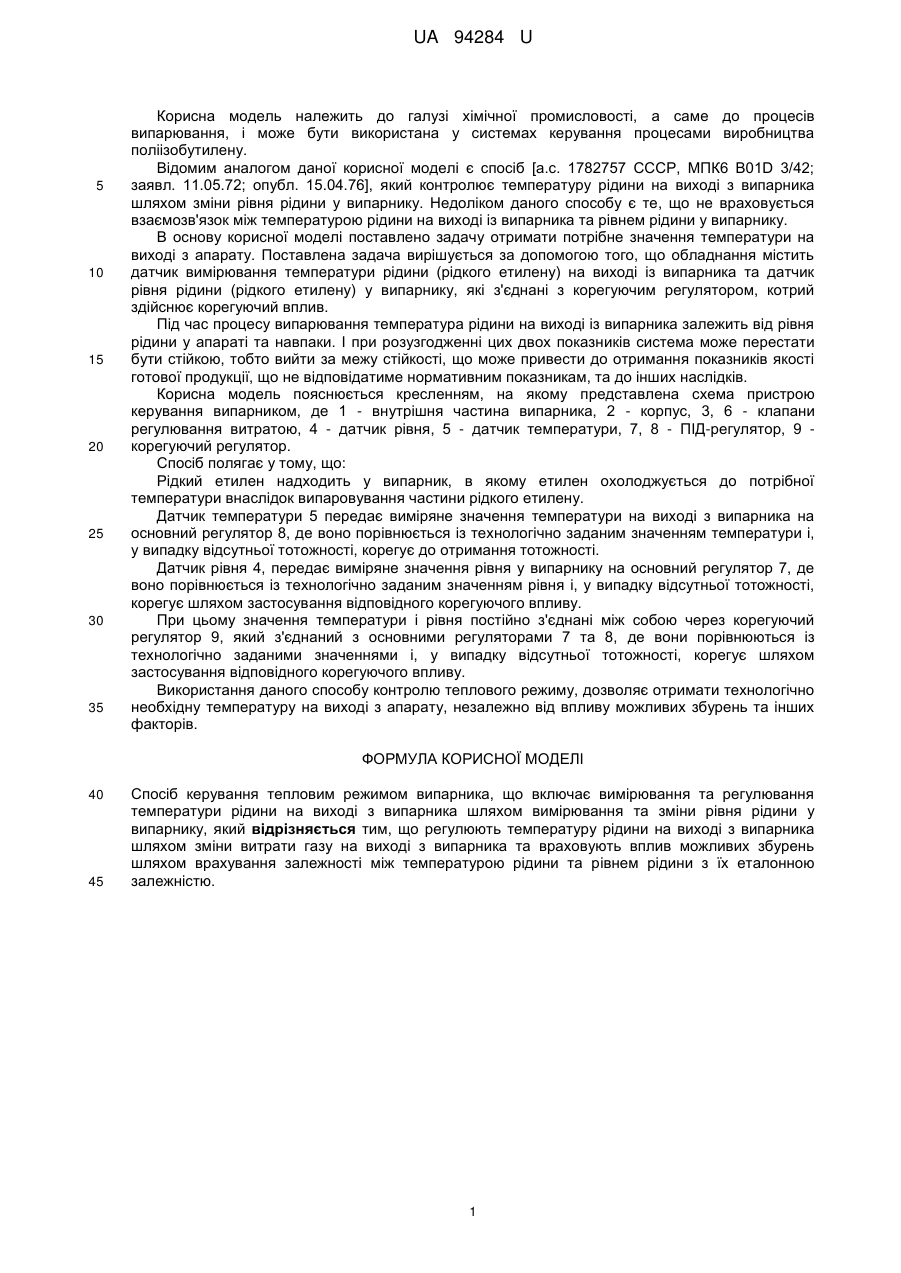

Реферат: Спосіб керування тепловим режимом випарника включає вимірювання та регулювання температури рідини на виході з випарника шляхом вимірювання та зміни рівня рідини у випарнику. Регулюють температуру рідини на виході з випарника шляхом зміни витрати газу на виході з випарника та враховують вплив можливих збурень шляхом врахування залежності між температурою рідини та рівнем рідини з їх еталонною залежністю. UA 94284 U (54) СПОСІБ КЕРУВАННЯ ТЕПЛОВИМ РЕЖИМОМ ВИПАРНИКА UA 94284 U UA 94284 U 5 10 15 20 25 30 35 Корисна модель належить до галузі хімічної промисловості, а саме до процесів випарювання, і може бути використана у системах керування процесами виробництва поліізобутилену. Відомим аналогом даної корисної моделі є спосіб [а.с. 1782757 СССР, МПК6 B01D 3/42; заявл. 11.05.72; опубл. 15.04.76], який контролює температуру рідини на виході з випарника шляхом зміни рівня рідини у випарнику. Недоліком даного способу є те, що не враховується взаємозв'язок між температурою рідини на виході із випарника та рівнем рідини у випарнику. В основу корисної моделі поставлено задачу отримати потрібне значення температури на виході з апарату. Поставлена задача вирішується за допомогою того, що обладнання містить датчик вимірювання температури рідини (рідкого етилену) на виході із випарника та датчик рівня рідини (рідкого етилену) у випарнику, які з'єднані з корегуючим регулятором, котрий здійснює корегуючий вплив. Під час процесу випарювання температура рідини на виході із випарника залежить від рівня рідини у апараті та навпаки. І при розузгодженні цих двох показників система може перестати бути стійкою, тобто вийти за межу стійкості, що може привести до отримання показників якості готової продукції, що не відповідатиме нормативним показникам, та до інших наслідків. Корисна модель пояснюється кресленням, на якому представлена схема пристрою керування випарником, де 1 - внутрішня частина випарника, 2 - корпус, 3, 6 - клапани регулювання витратою, 4 - датчик рівня, 5 - датчик температури, 7, 8 - ПІД-регулятор, 9 корегуючий регулятор. Спосіб полягає у тому, що: Рідкий етилен надходить у випарник, в якому етилен охолоджується до потрібної температури внаслідок випаровування частини рідкого етилену. Датчик температури 5 передає виміряне значення температури на виході з випарника на основний регулятор 8, де воно порівнюється із технологічно заданим значенням температури і, у випадку відсутньої тотожності, корегує до отримання тотожності. Датчик рівня 4, передає виміряне значення рівня у випарнику на основний регулятор 7, де воно порівнюється із технологічно заданим значенням рівня і, у випадку відсутньої тотожності, корегує шляхом застосування відповідного корегуючого впливу. При цьому значення температури і рівня постійно з'єднані між собою через корегуючий регулятор 9, який з'єднаний з основними регуляторами 7 та 8, де вони порівнюються із технологічно заданими значеннями і, у випадку відсутньої тотожності, корегує шляхом застосування відповідного корегуючого впливу. Використання даного способу контролю теплового режиму, дозволяє отримати технологічно необхідну температуру на виході з апарату, незалежно від впливу можливих збурень та інших факторів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Спосіб керування тепловим режимом випарника, що включає вимірювання та регулювання температури рідини на виході з випарника шляхом вимірювання та зміни рівня рідини у випарнику, який відрізняється тим, що регулюють температуру рідини на виході з випарника шляхом зміни витрати газу на виході з випарника та враховують вплив можливих збурень шляхом врахування залежності між температурою рідини та рівнем рідини з їх еталонною залежністю. 1 UA 94284 U Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
