Спосіб захисту та ремонту залізобетонних конструкцій

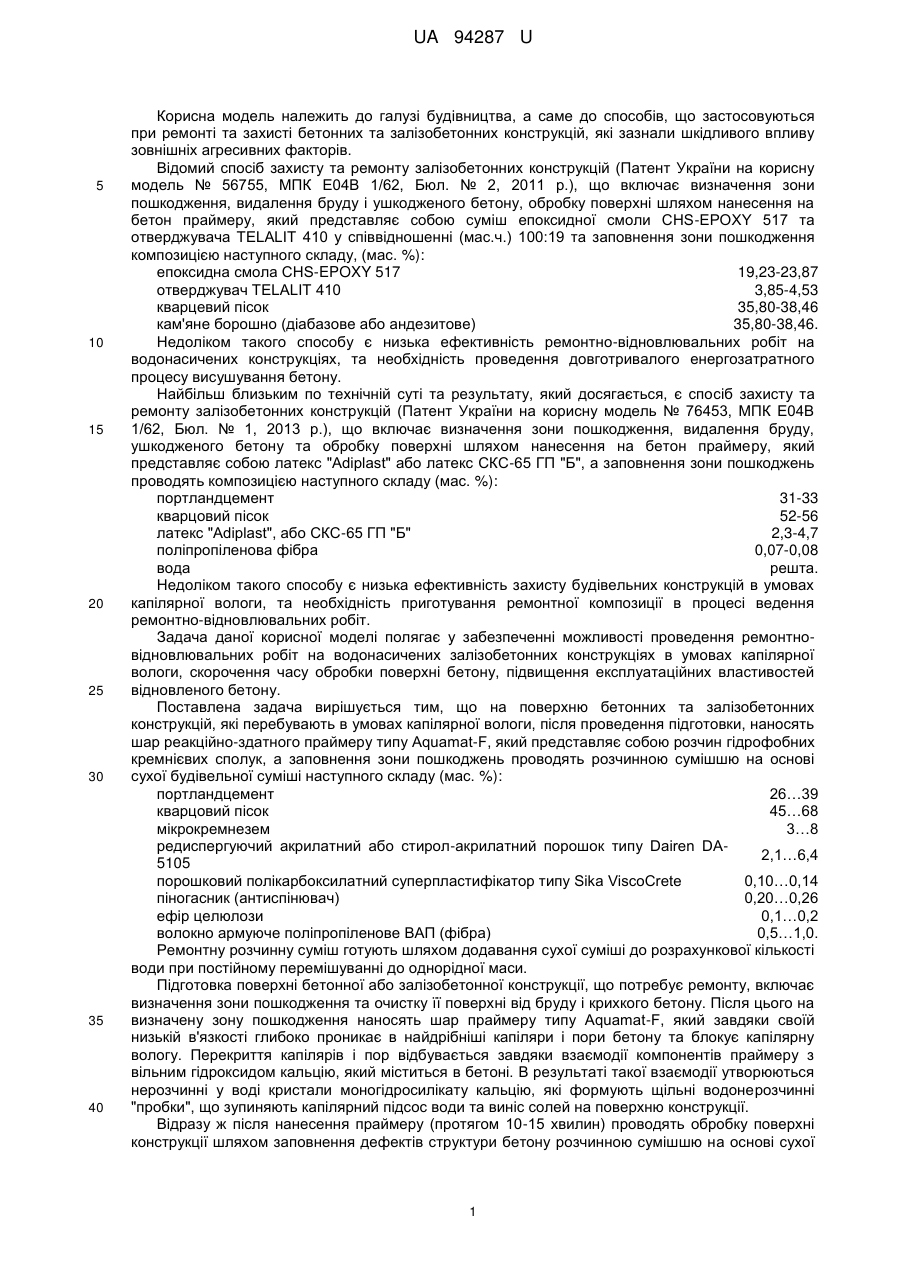

Реферат: UA 94287 U UA 94287 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі будівництва, а саме до способів, що застосовуються при ремонті та захисті бетонних та залізобетонних конструкцій, які зазнали шкідливого впливу зовнішніх агресивних факторів. Відомий спосіб захисту та ремонту залізобетонних конструкцій (Патент України на корисну модель № 56755, МПК Е04В 1/62, Бюл. № 2, 2011 р.), що включає визначення зони пошкодження, видалення бруду і ушкодженого бетону, обробку поверхні шляхом нанесення на бетон праймеру, який представляє собою суміш епоксидної смоли CHS-EPOXY 517 та отверджувача TELALIT 410 у співвідношенні (мас.ч.) 100:19 та заповнення зони пошкодження композицією наступного складу, (мас. %): епоксидна смола CHS-EPOXY 517 19,23-23,87 отверджувач TELALIT 410 3,85-4,53 кварцевий пісок 35,80-38,46 кам'яне борошно (діабазове або андезитове) 35,80-38,46. Недоліком такого способу є низька ефективність ремонтно-відновлювальних робіт на водонасичених конструкціях, та необхідність проведення довготривалого енергозатратного процесу висушування бетону. Найбільш близьким по технічній суті та результату, який досягається, є спосіб захисту та ремонту залізобетонних конструкцій (Патент України на корисну модель № 76453, МПК Е04В 1/62, Бюл. № 1, 2013 р.), що включає визначення зони пошкодження, видалення бруду, ушкодженого бетону та обробку поверхні шляхом нанесення на бетон праймеру, який представляє собою латекс "Adiplast" або латекс СКС-65 ГП "Б", а заповнення зони пошкоджень проводять композицією наступного складу (мас. %): портландцемент 31-33 кварцовий пісок 52-56 латекс "Adiplast", або СКС-65 ГП "Б" 2,3-4,7 поліпропіленова фібра 0,07-0,08 вода решта. Недоліком такого способу є низька ефективність захисту будівельних конструкцій в умовах капілярної вологи, та необхідність приготування ремонтної композиції в процесі ведення ремонтно-відновлювальних робіт. Задача даної корисної моделі полягає у забезпеченні можливості проведення ремонтновідновлювальних робіт на водонасичених залізобетонних конструкціях в умовах капілярної вологи, скорочення часу обробки поверхні бетону, підвищення експлуатаційних властивостей відновленого бетону. Поставлена задача вирішується тим, що на поверхню бетонних та залізобетонних конструкцій, які перебувають в умовах капілярної вологи, після проведення підготовки, наносять шар реакційно-здатного праймеру типу Aquamat-F, який представляє собою розчин гідрофобних кремнієвих сполук, а заповнення зони пошкоджень проводять розчинною сумішшю на основі сухої будівельної суміші наступного складу (мас. %): портландцемент 26…39 кварцовий пісок 45…68 мікрокремнезем 3…8 редиспергуючий акрилатний або стирол-акрилатний порошок типу Dairen DA2,1…6,4 5105 порошковий полікарбоксилатний суперпластифікатор типу Sika ViscoCrete 0,10…0,14 піногасник (антиспінювач) 0,20…0,26 ефір целюлози 0,1…0,2 волокно армуюче поліпропіленове ВАП (фібра) 0,5…1,0. Ремонтну розчинну суміш готують шляхом додавання сухої суміші до розрахункової кількості води при постійному перемішуванні до однорідної маси. Підготовка поверхні бетонної або залізобетонної конструкції, що потребує ремонту, включає визначення зони пошкодження та очистку її поверхні від бруду і крихкого бетону. Після цього на визначену зону пошкодження наносять шар праймеру типу Aquamat-F, який завдяки своїй низькій в'язкості глибоко проникає в найдрібніші капіляри і пори бетону та блокує капілярну вологу. Перекриття капілярів і пор відбувається завдяки взаємодії компонентів праймеру з вільним гідроксидом кальцію, який міститься в бетоні. В результаті такої взаємодії утворюються нерозчинні у воді кристали моногідросилікату кальцію, які формують щільні водонерозчинні "пробки", що зупиняють капілярний підсос води та виніс солей на поверхню конструкції. Відразу ж після нанесення праймеру (протягом 10-15 хвилин) проводять обробку поверхні конструкції шляхом заповнення дефектів структури бетону розчинною сумішшю на основі сухої 1 UA 94287 U 5 10 15 20 будівельної суміші, що складається з портландцементу, кварцового піску, мікрокремнезему, редиспергуючого акрилатного або стирол-акрилатного порошку типу Dairen DA-5105, порошкового полікарбоксилатного суперпластифікатора типу Sika ViscoCrete, піногасника, ефіру целюлози та волокна армуючого поліпропіленового ВАП-фібри. Зазначена ремонтна суміш утворює міцні адгезійні зв'язки з бетоном, розчин на її основі має підвищені показники міцнісних властивостей та підвищену тріщиностійкість. Запропонований спосіб захисту та ремонту залізобетонних конструкцій може бути використано для усунення дефектів у вигляді раковин, сколів, відновлення початкових розмірів та експлуатаційних властивостей бетонних та залізобетонних споруд. Застосування розчинної ремонтної суміші вказаного складу дає змогу одержати в зоні дефекту монолітний композиційний матеріал з високими фізико-механічними властивостями та дозволяє проводити ремонт дефектів різних розмірів бетонних та залізобетонних конструкцій безпосередньо на місці їх експлуатації. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб захисту та ремонту залізобетонних конструкцій, в тому числі водонасичених, що включає визначення зони пошкодження, видалення бруду і ушкодженого бетону та обробку поверхні, який відрізняється тим, що обробку поверхні проводять шляхом нанесення на бетон реакційно-здатного праймеру типу Aquamat-F, а заповнення зони пошкоджень проводять розчинною ремонтною сумішшю на основі сухої будівельної суміші наступного складу, (мас. %): портландцемент 26…39 кварцовий пісок 45…68 мікрокремнезем 3…8 редиспергуючий акрилатний або стирол-акрилатний порошок типу Dairen DA-5105 2,1…6,4 порошковий полікарбоксилатний суперпластифікатор типу Sika ViscoCrete 0,10…0,14 піногасник (антиспінювач) 0,20…0,26 ефір целюлози 0,1…0,2 волокно армуюче поліпропіленове ВАП(фібра) 0,5…1,0. Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
