Формула / Реферат

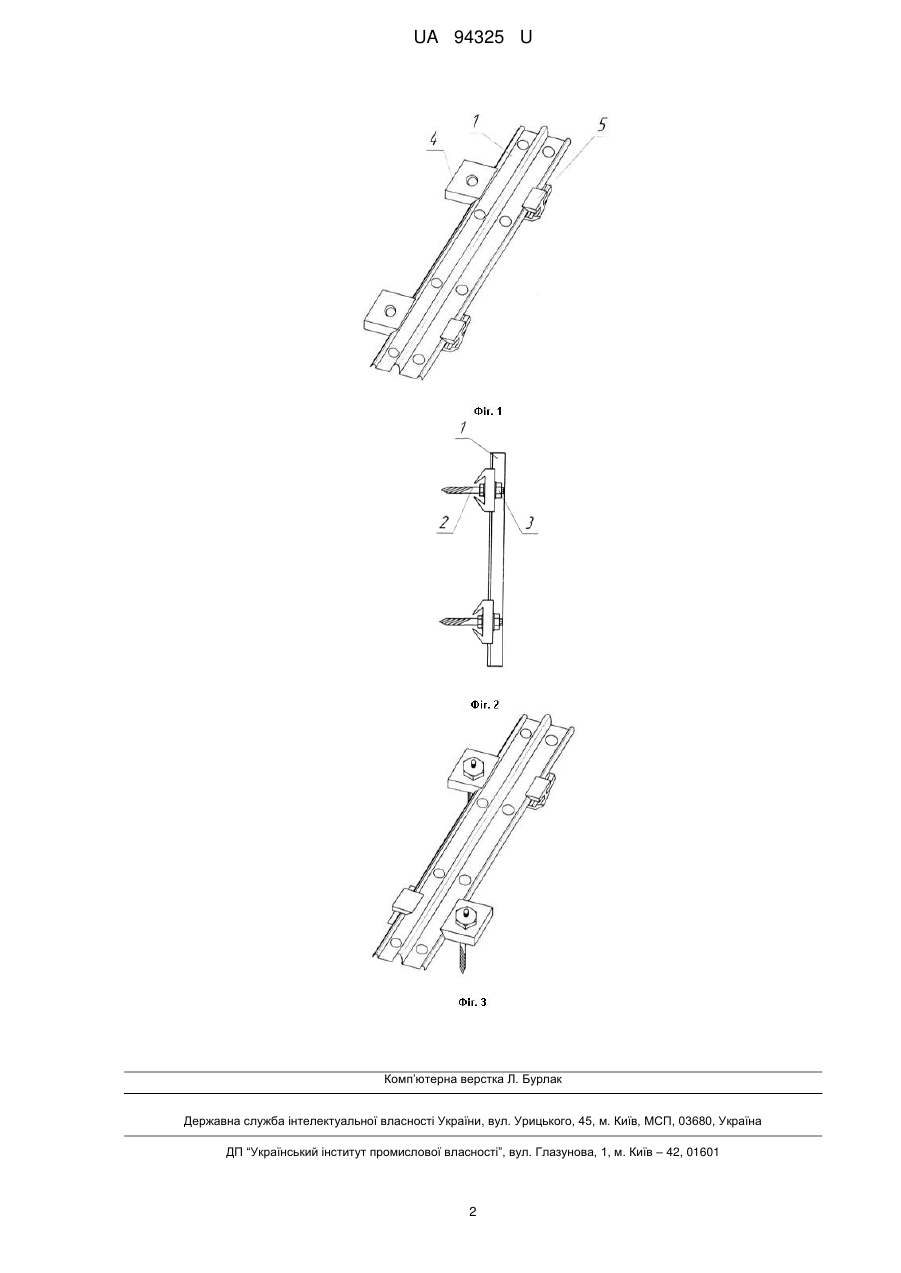

Штукатурний маяк, що містить маякову рейку у вигляді металевої стрічки з профілем поперечного перерізу типу "ластівчин хвіст" і стійку у вигляді регулювальних гвинтів зі зворотною гайкою, з'єднаних з корпусом кріплення маякової рейки, який відрізняється тим, що корпус має отвір для встановлення регулювального гвинта, розташованого з боку від маякової рейки, що кріпиться до корпусу кріплення маяка боковим фіксатором, причому корпус кріплення і боковий фіксатор маяка виконані з пластику.

Текст

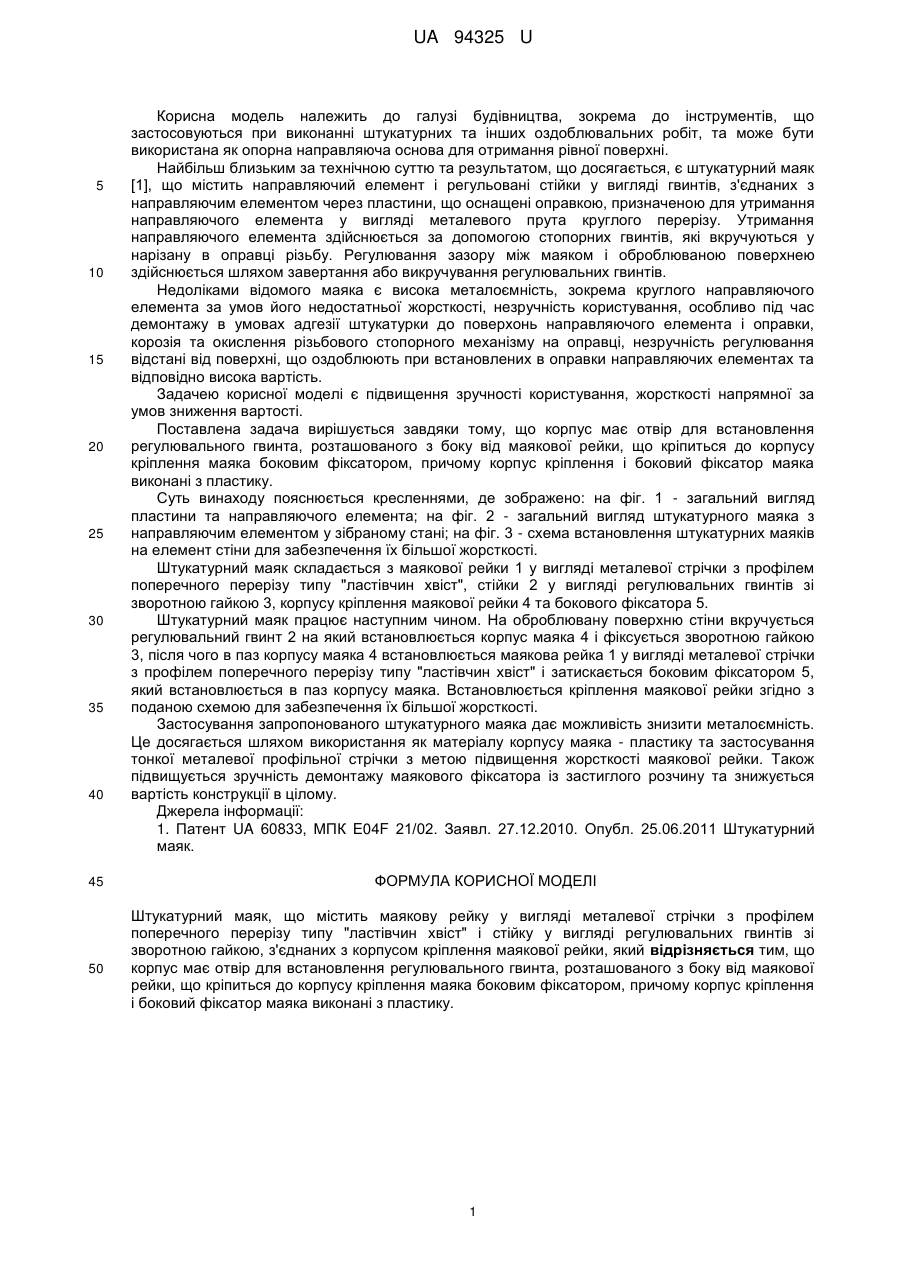

Реферат: Штукатурний маяк містить маякову рейку у вигляді металевої стрічки з профілем поперечного перерізу типу "ластівчин хвіст" і стійку у вигляді регулювальних гвинтів зі зворотною гайкою, з'єднаних з корпусом кріплення маякової рейки. Корпус має отвір для встановлення регулювального гвинта, розташованого з боку від маякової рейки, що кріпиться до корпусу кріплення маяка боковим фіксатором, причому корпус кріплення і боковий фіксатор маяка виконані з пластику. UA 94325 U (54) ШТУКАТУРНИЙ МАЯК UA 94325 U UA 94325 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі будівництва, зокрема до інструментів, що застосовуються при виконанні штукатурних та інших оздоблювальних робіт, та може бути використана як опорна направляюча основа для отримання рівної поверхні. Найбільш близьким за технічною суттю та результатом, що досягається, є штукатурний маяк [1], що містить направляючий елемент і регульовані стійки у вигляді гвинтів, з'єднаних з направляючим елементом через пластини, що оснащені оправкою, призначеною для утримання направляючого елемента у вигляді металевого прута круглого перерізу. Утримання направляючого елемента здійснюється за допомогою стопорних гвинтів, які вкручуються у нарізану в оправці різьбу. Регулювання зазору між маяком і оброблюваною поверхнею здійснюється шляхом завертання або викручування регулювальних гвинтів. Недоліками відомого маяка є висока металоємність, зокрема круглого направляючого елемента за умов його недостатньої жорсткості, незручність користування, особливо під час демонтажу в умовах адгезії штукатурки до поверхонь направляючого елемента і оправки, корозія та окислення різьбового стопорного механізму на оправці, незручність регулювання відстані від поверхні, що оздоблюють при встановлених в оправки направляючих елементах та відповідно висока вартість. Задачею корисної моделі є підвищення зручності користування, жорсткості напрямної за умов зниження вартості. Поставлена задача вирішується завдяки тому, що корпус має отвір для встановлення регулювального гвинта, розташованого з боку від маякової рейки, що кріпиться до корпусу кріплення маяка боковим фіксатором, причому корпус кріплення і боковий фіксатор маяка виконані з пластику. Суть винаходу пояснюється кресленнями, де зображено: на фіг. 1 - загальний вигляд пластини та направляючого елемента; на фіг. 2 - загальний вигляд штукатурного маяка з направляючим елементом у зібраному стані; на фіг. 3 - схема встановлення штукатурних маяків на елемент стіни для забезпечення їх більшої жорсткості. Штукатурний маяк складається з маякової рейки 1 у вигляді металевої стрічки з профілем поперечного перерізу типу "ластівчин хвіст", стійки 2 у вигляді регулювальних гвинтів зі зворотною гайкою 3, корпусу кріплення маякової рейки 4 та бокового фіксатора 5. Штукатурний маяк працює наступним чином. На оброблювану поверхню стіни вкручується регулювальний гвинт 2 на який встановлюється корпус маяка 4 і фіксується зворотною гайкою 3, після чого в паз корпусу маяка 4 встановлюється маякова рейка 1 у вигляді металевої стрічки з профілем поперечного перерізу типу "ластівчин хвіст" і затискається боковим фіксатором 5, який встановлюється в паз корпусу маяка. Встановлюється кріплення маякової рейки згідно з поданою схемою для забезпечення їх більшої жорсткості. Застосування запропонованого штукатурного маяка дає можливість знизити металоємність. Це досягається шляхом використання як матеріалу корпусу маяка - пластику та застосування тонкої металевої профільної стрічки з метою підвищення жорсткості маякової рейки. Також підвищується зручність демонтажу маякового фіксатора із застиглого розчину та знижується вартість конструкції в цілому. Джерела інформації: 1. Патент UA 60833, МПК E04F 21/02. Заявл. 27.12.2010. Опубл. 25.06.2011 Штукатурний маяк. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Штукатурний маяк, що містить маякову рейку у вигляді металевої стрічки з профілем поперечного перерізу типу "ластівчин хвіст" і стійку у вигляді регулювальних гвинтів зі зворотною гайкою, з'єднаних з корпусом кріплення маякової рейки, який відрізняється тим, що корпус має отвір для встановлення регулювального гвинта, розташованого з боку від маякової рейки, що кріпиться до корпусу кріплення маяка боковим фіксатором, причому корпус кріплення і боковий фіксатор маяка виконані з пластику. 1 UA 94325 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

Автори англійською

Tykhyi Andrii Anatoliiovych, Karpushyn Serhii Oleksandrovych

Автори російською

Тихий Андрей Анатольевич, Карпушин Сергей Александрович

МПК / Мітки

МПК: E04F 21/02

Мітки: маяк, штукатурний
