Вогнестійкий кабель

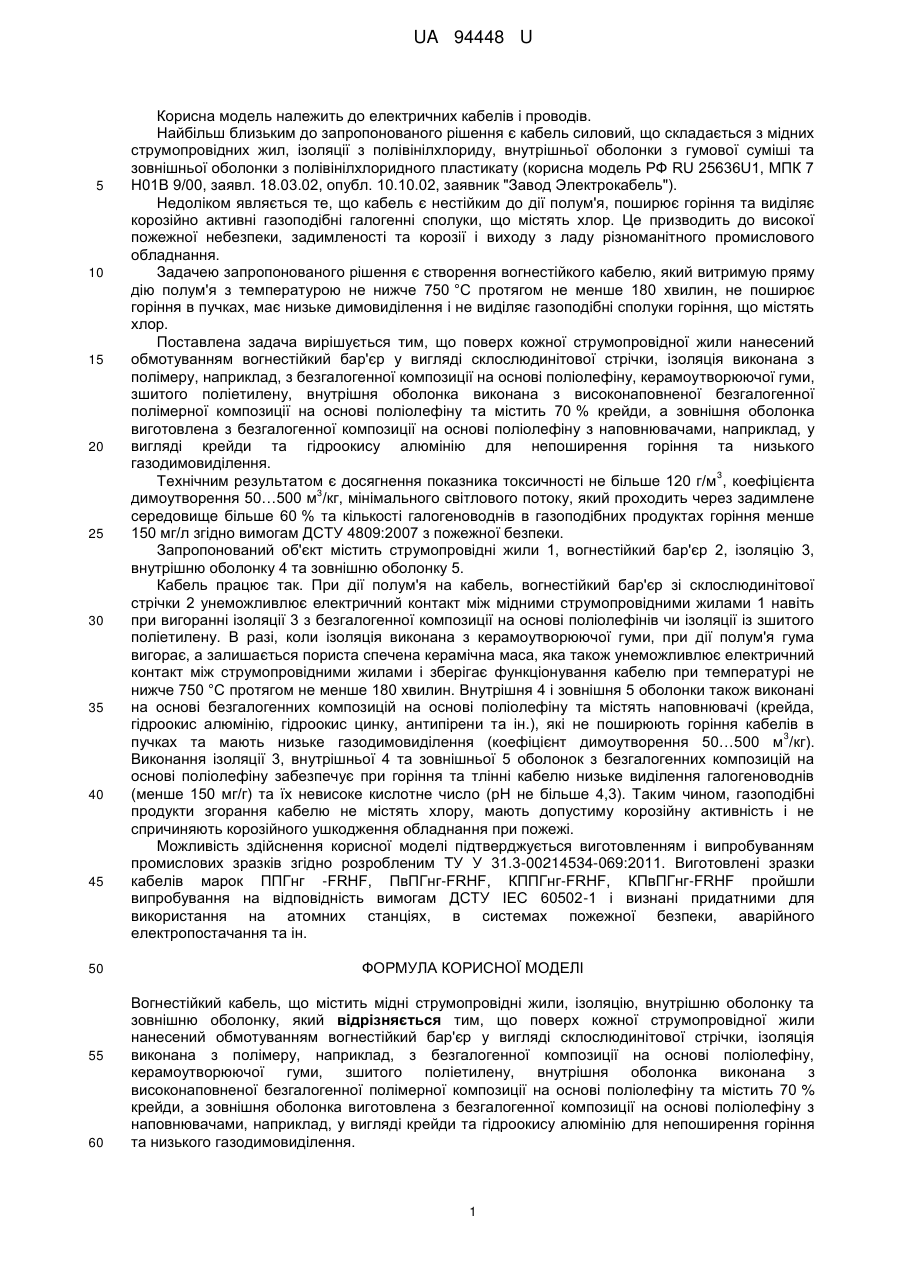

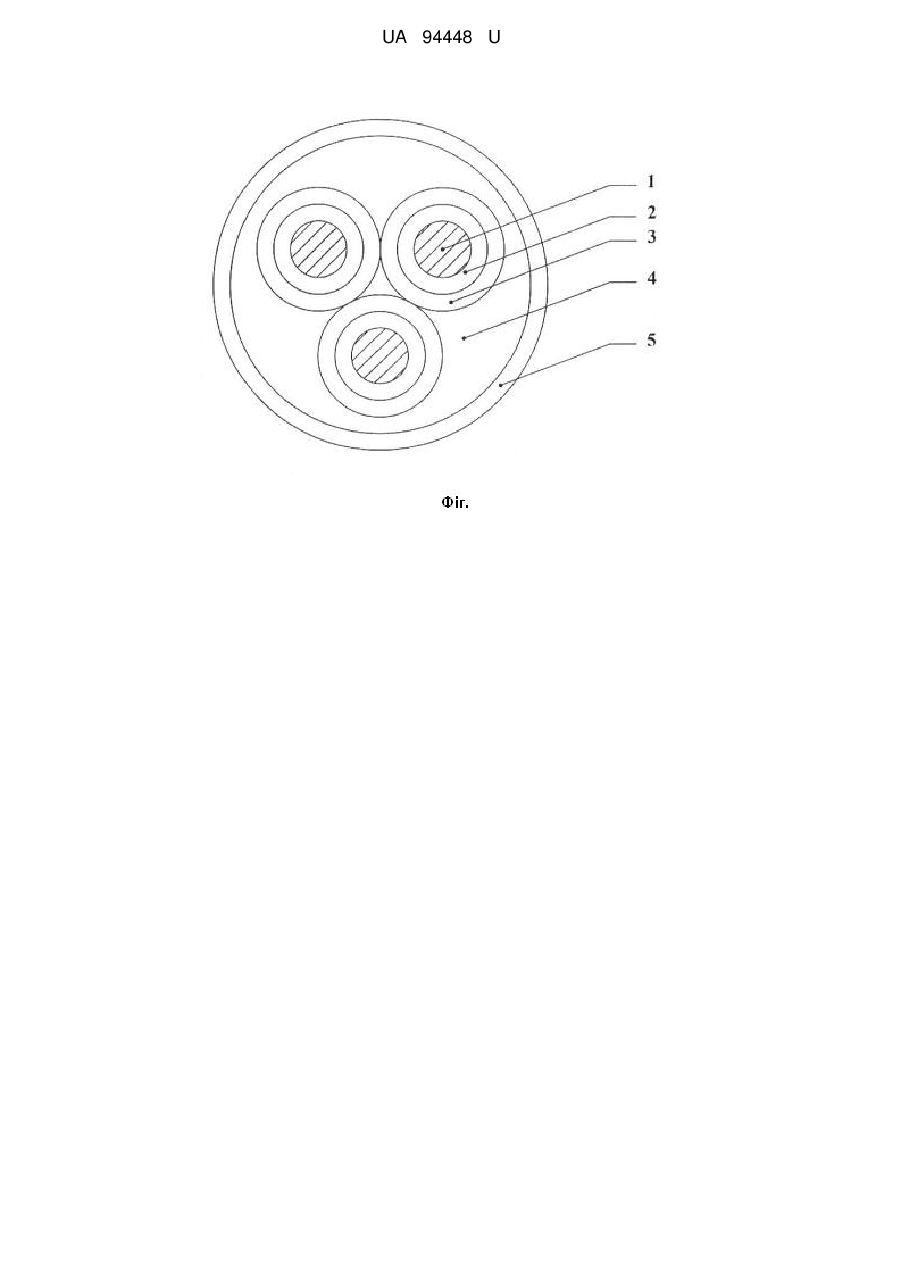

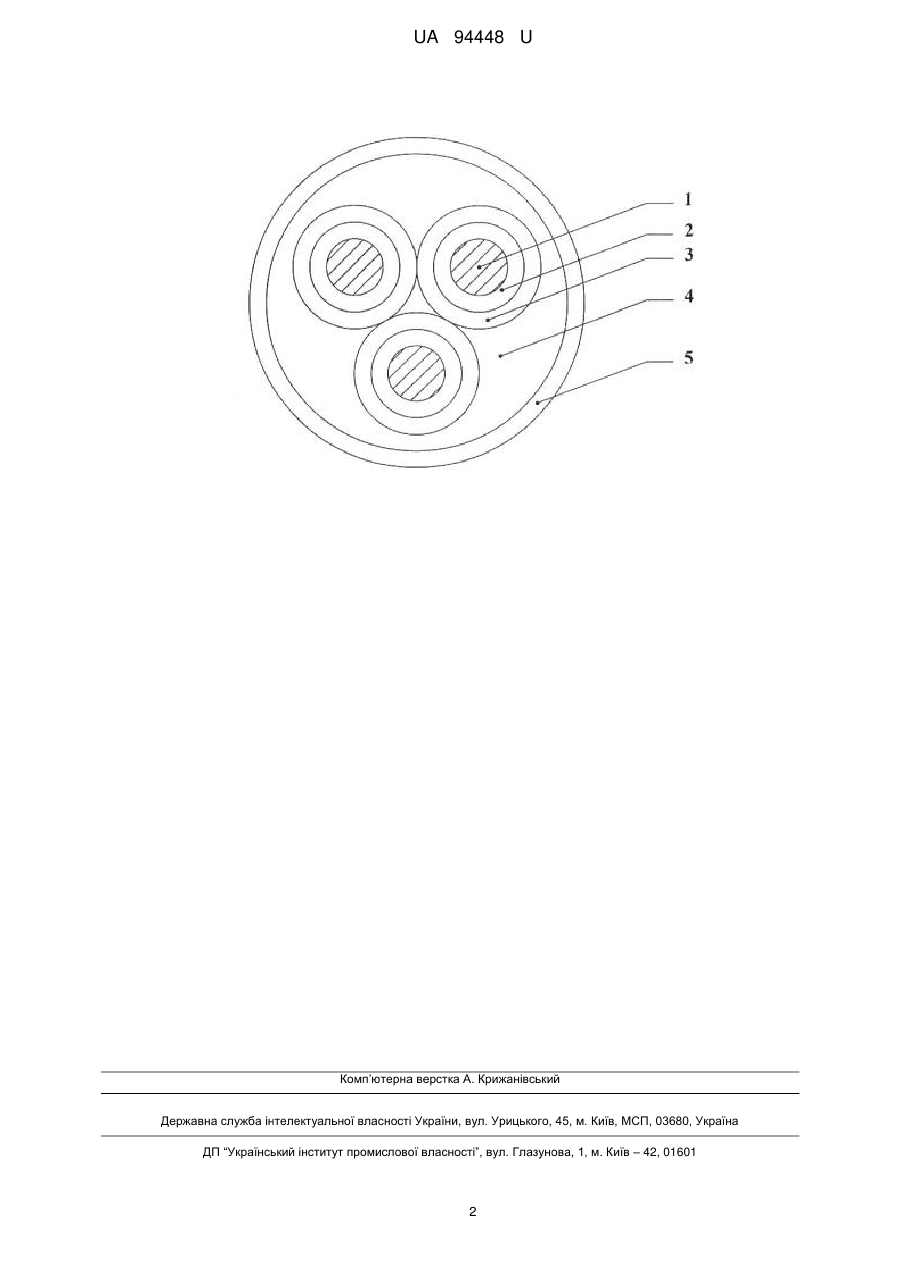

Реферат: Вогнестійкий кабель містить мідні струмопровідні жили, ізоляцію, внутрішню оболонку та зовнішню оболонку. Поверх кожної струмопровідної жили нанесений обмотуванням вогнестійкий бар'єр у вигляді склослюдинітової стрічки, ізоляція виконана з полімеру, наприклад, з безгалогенної композиції на основі поліолефіну, керамоутворюючої гуми, зшитого поліетилену. Внутрішня оболонка виконана з високонаповненої безгалогенної полімерної композиції на основі поліолефіну та містить 70 % крейди. Зовнішня оболонка виготовлена з безгалогенної композиції на основі поліолефіну з наповнювачами, наприклад, у вигляді крейди та гідроокису алюмінію для непоширення горіння та низького газодимовиділення. UA 94448 U (12) UA 94448 U UA 94448 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до електричних кабелів і проводів. Найбільш близьким до запропонованого рішення є кабель силовий, що складається з мідних струмопровідних жил, ізоляції з полівінілхлориду, внутрішньої оболонки з гумової суміші та зовнішньої оболонки з полівінілхлоридного пластикату (корисна модель РФ RU 25636U1, МПК 7 Н01В 9/00, заявл. 18.03.02, опубл. 10.10.02, заявник "Завод Электрокабель"). Недоліком являється те, що кабель є нестійким до дії полум'я, поширює горіння та виділяє корозійно активні газоподібні галогенні сполуки, що містять хлор. Це призводить до високої пожежної небезпеки, задимленості та корозії і виходу з ладу різноманітного промислового обладнання. Задачею запропонованого рішення є створення вогнестійкого кабелю, який витримую пряму дію полум'я з температурою не нижче 750 °C протягом не менше 180 хвилин, не поширює горіння в пучках, має низьке димовиділення і не виділяє газоподібні сполуки горіння, що містять хлор. Поставлена задача вирішується тим, що поверх кожної струмопровідної жили нанесений обмотуванням вогнестійкий бар'єр у вигляді склослюдинітової стрічки, ізоляція виконана з полімеру, наприклад, з безгалогенної композиції на основі поліолефіну, керамоутворюючої гуми, зшитого поліетилену, внутрішня оболонка виконана з високонаповненої безгалогенної полімерної композиції на основі поліолефіну та містить 70 % крейди, а зовнішня оболонка виготовлена з безгалогенної композиції на основі поліолефіну з наповнювачами, наприклад, у вигляді крейди та гідроокису алюмінію для непоширення горіння та низького газодимовиділення. 3 Технічним результатом є досягнення показника токсичності не більше 120 г/м , коефіцієнта 3 димоутворення 50…500 м /кг, мінімального світлового потоку, який проходить через задимлене середовище більше 60 % та кількості галогеноводнів в газоподібних продуктах горіння менше 150 мг/л згідно вимогам ДСТУ 4809:2007 з пожежної безпеки. Запропонований об'єкт містить струмопровідні жили 1, вогнестійкий бар'єр 2, ізоляцію 3, внутрішню оболонку 4 та зовнішню оболонку 5. Кабель працює так. При дії полум'я на кабель, вогнестійкий бар'єр зі склослюдинітової стрічки 2 унеможливлює електричний контакт між мідними струмопровідними жилами 1 навіть при вигоранні ізоляції 3 з безгалогенної композиції на основі поліолефінів чи ізоляції із зшитого поліетилену. В разі, коли ізоляція виконана з керамоутворюючої гуми, при дії полум'я гума вигорає, а залишається пориста спечена керамічна маса, яка також унеможливлює електричний контакт між струмопровідними жилами і зберігає функціонування кабелю при температурі не нижче 750 °C протягом не менше 180 хвилин. Внутрішня 4 і зовнішня 5 оболонки також виконані на основі безгалогенних композицій на основі поліолефіну та містять наповнювачі (крейда, гідроокис алюмінію, гідроокис цинку, антипірени та ін.), які не поширюють горіння кабелів в 3 пучках та мають низьке газодимовиділення (коефіцієнт димоутворення 50…500 м /кг). Виконання ізоляції 3, внутрішньої 4 та зовнішньої 5 оболонок з безгалогенних композицій на основі поліолефіну забезпечує при горіння та тлінні кабелю низьке виділення галогеноводнів (менше 150 мг/г) та їх невисоке кислотне число (рН не більше 4,3). Таким чином, газоподібні продукти згорання кабелю не містять хлору, мають допустиму корозійну активність і не спричиняють корозійного ушкодження обладнання при пожежі. Можливість здійснення корисної моделі підтверджується виготовленням і випробуванням промислових зразків згідно розробленим ТУ У 31.3-00214534-069:2011. Виготовлені зразки кабелів марок ППГнг -FRHF, ПвПГнг-FRHF, КППГнг-FRHF, КПвПГнг-FRHF пройшли випробування на відповідність вимогам ДСТУ ІЕС 60502-1 і визнані придатними для використання на атомних станціях, в системах пожежної безпеки, аварійного електропостачання та ін. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Вогнестійкий кабель, що містить мідні струмопровідні жили, ізоляцію, внутрішню оболонку та зовнішню оболонку, який відрізняється тим, що поверх кожної струмопровідної жили нанесений обмотуванням вогнестійкий бар'єр у вигляді склослюдинітової стрічки, ізоляція виконана з полімеру, наприклад, з безгалогенної композиції на основі поліолефіну, керамоутворюючої гуми, зшитого поліетилену, внутрішня оболонка виконана з високонаповненої безгалогенної полімерної композиції на основі поліолефіну та містить 70 % крейди, а зовнішня оболонка виготовлена з безгалогенної композиції на основі поліолефіну з наповнювачами, наприклад, у вигляді крейди та гідроокису алюмінію для непоширення горіння та низького газодимовиділення. 1 UA 94448 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
