Вогнестійкий електричний кабель

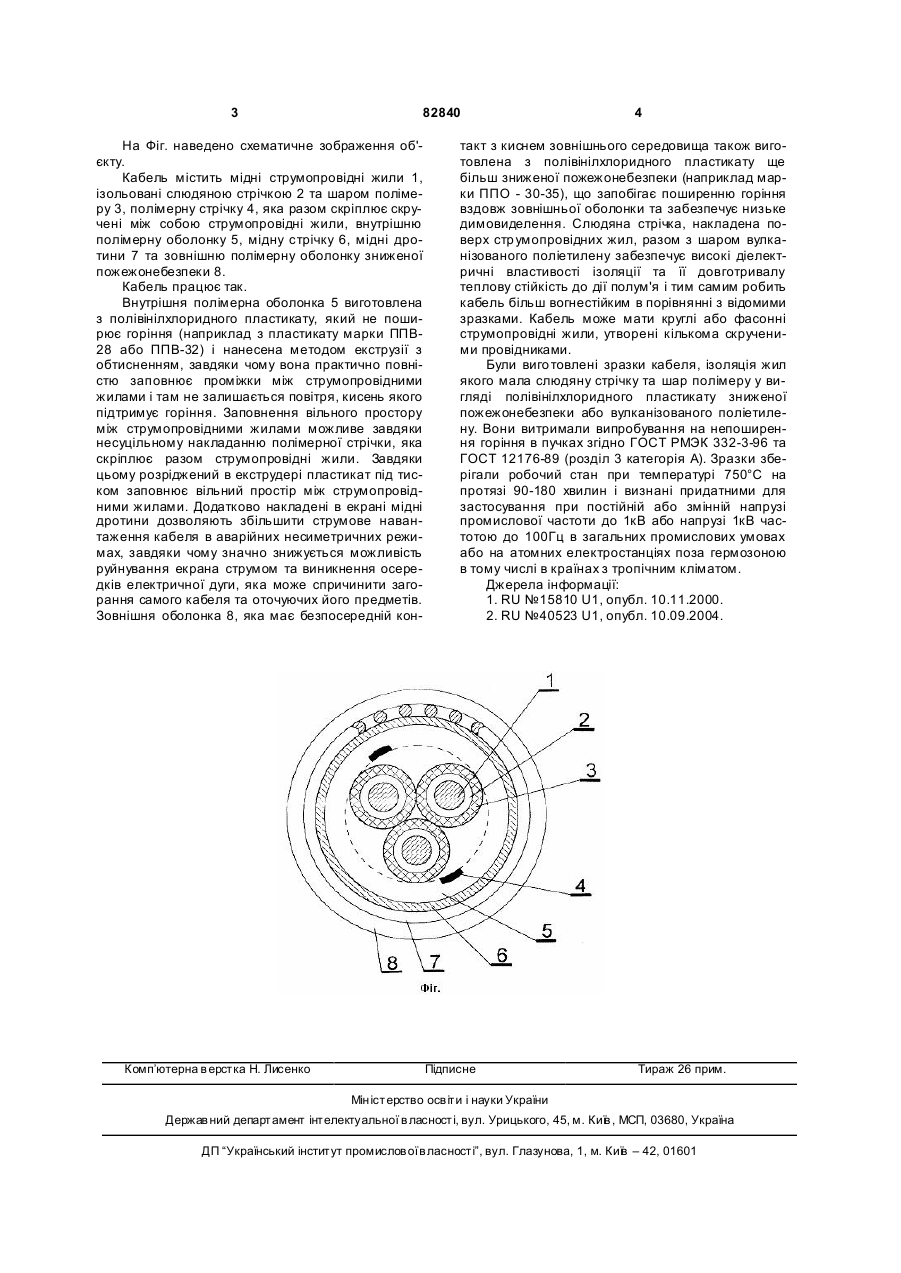

1. Вогнестійкий електричний кабель, який містить одну або кілька, окремо ізольованих принай C2 1 3 82840 На Фіг. наведено схематичне зображення об'єкту. Кабель містить мідні струмопровідні жили 1, ізольовані слюдяною стрічкою 2 та шаром полімеру 3, полімерну стрічку 4, яка разом скріплює скручені між собою струмопровідні жили, внутрішню полімерну оболонку 5, мідну стрічку 6, мідні дротини 7 та зовнішню полімерну оболонку зниженої пожежонебезпеки 8. Кабель працює так. Внутрішня полімерна оболонка 5 виготовлена з полівінілхлоридного пластикату, який не поширює горіння (наприклад з пластикату марки ППВ28 або ППВ-32) і нанесена методом екструзії з обтисненням, завдяки чому вона практично повністю заповнює проміжки між струмопровідними жилами і там не залишається повітря, кисень якого підтримує горіння. Заповнення вільного простору між струмопровідними жилами можливе завдяки несуцільному накладанню полімерної стрічки, яка скріплює разом струмопровідні жили. Завдяки цьому розріджений в екструдері пластикат під тиском заповнює вільний простір між струмопровідними жилами. Додатково накладені в екрані мідні дротини дозволяють збільшити струмове навантаження кабеля в аварійних несиметричних режимах, завдяки чому значно знижується можливість руйнування екрана струмом та виникнення осередків електричної дуги, яка може спричинити загорання самого кабеля та оточуючих його предметів. Зовнішня оболонка 8, яка має безпосередній кон Комп’ютерна в ерстка Н. Лисенко 4 такт з киснем зовнішнього середовища також виготовлена з полівінілхлоридного пластикату ще більш зниженої пожежонебезпеки (наприклад марки ППО - 30-35), що запобігає поширенню горіння вздовж зовнішньої оболонки та забезпечує низьке димовиделення. Слюдяна стрічка, накладена поверх стр умопровідних жил, разом з шаром вулканізованого поліетилену забезпечує високі діелектричні властивості ізоляції та її довготривалу теплову стійкість до дії полум'я і тим самим робить кабель більш вогнестійким в порівнянні з відомими зразками. Кабель може мати круглі або фасонні струмопровідні жили, утворені кількома скрученими провідниками. Були виго товлені зразки кабеля, ізоляція жил якого мала слюдяну стрічку та шар полімеру у вигляді полівінілхлоридного пластикату зниженої пожежонебезпеки або вулканізованого поліетилену. Вони витримали випробування на непоширення горіння в пучках згідно ГОСТ РМЭК 332-3-96 та ГОСТ 12176-89 (розділ 3 категорія А). Зразки зберігали робочий стан при температурі 750°С на протязі 90-180 хвилин і визнані придатними для застосування при постійній або змінній напрузі промислової частоти до 1кВ або напрузі 1кВ частотою до 100Гц в загальних промислових умовах або на атомних електростанціях поза гермозоною в тому числі в країнах з тропічним кліматом. Джерела інформації: 1. RU №15810 U1, опубл. 10.11.2000. 2. RU №40523 U1, опубл. 10.09.2004. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
