Корсет
Номер патенту: 94506
Опубліковано: 10.05.2011
Автори: Баєв Павло Олександрович, Корнєєв Сергій Вікторович, Борисов Максим Олександрович, Петров Володимир Геннадійович, Віщенко Харитон Миколайович, Півоваров Віктор Володимирович
Формула / Реферат
Корсет, що містить скелетовану гільзу на тулуб із спинним пелотом, з розрізом по передній поверхні і елементами кріплення, та дві фігурні металеві шини, до верхньої частини яких прикріплені відповідно два грудних корегуючих пелоти, який відрізняється тим, що форма фігурних металевих шин виконана з можливістю забезпечення необхідного індивідуального кута встановлення грудних корегуючих пелотів; на верхніх кінцях фігурних металевих шин виконані наскрізні різьбові отвори; два грудних корегуючих пелоти виконані з наскрізними отворами, при цьому кількість різьбових наскрізних отворів шин в залежності від величини діапазону регулювання на один або два більша, ніж кількість отворів пелотів, а необхідна дискретність регулювання по висоті визначається різницею відстаней між суміжними отворами грудних корегуючих пелотів та різьбовими отворами металевих шин; дві фігурні металеві шини в верхній частині жорстко сполучені з відповідними грудними пелотами за допомогою гвинтів, закріплених в різьбових отворах цих шин, а нижньою частиною жорстко закріплені на зовнішніх поверхнях бокових стінок гільзи.
Текст

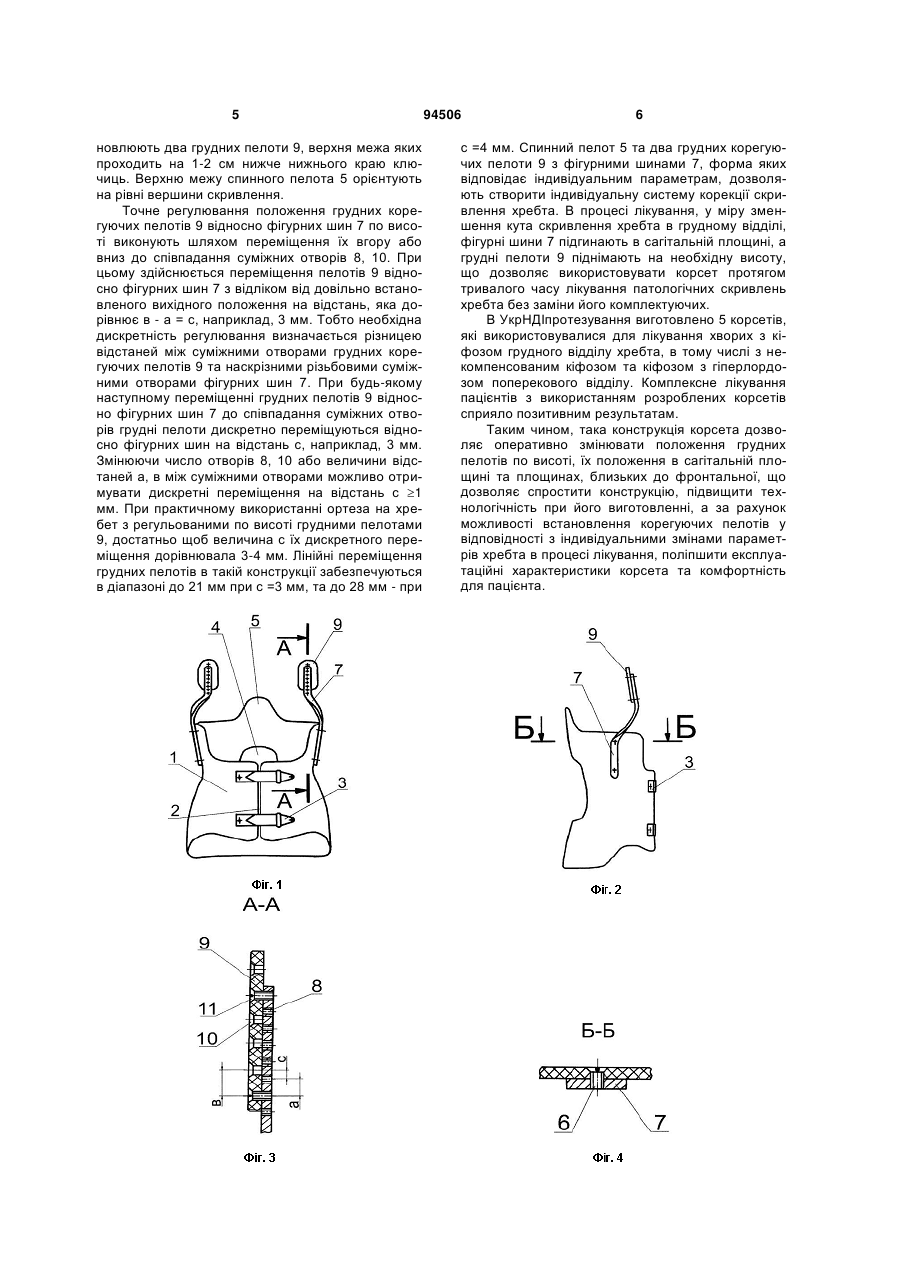

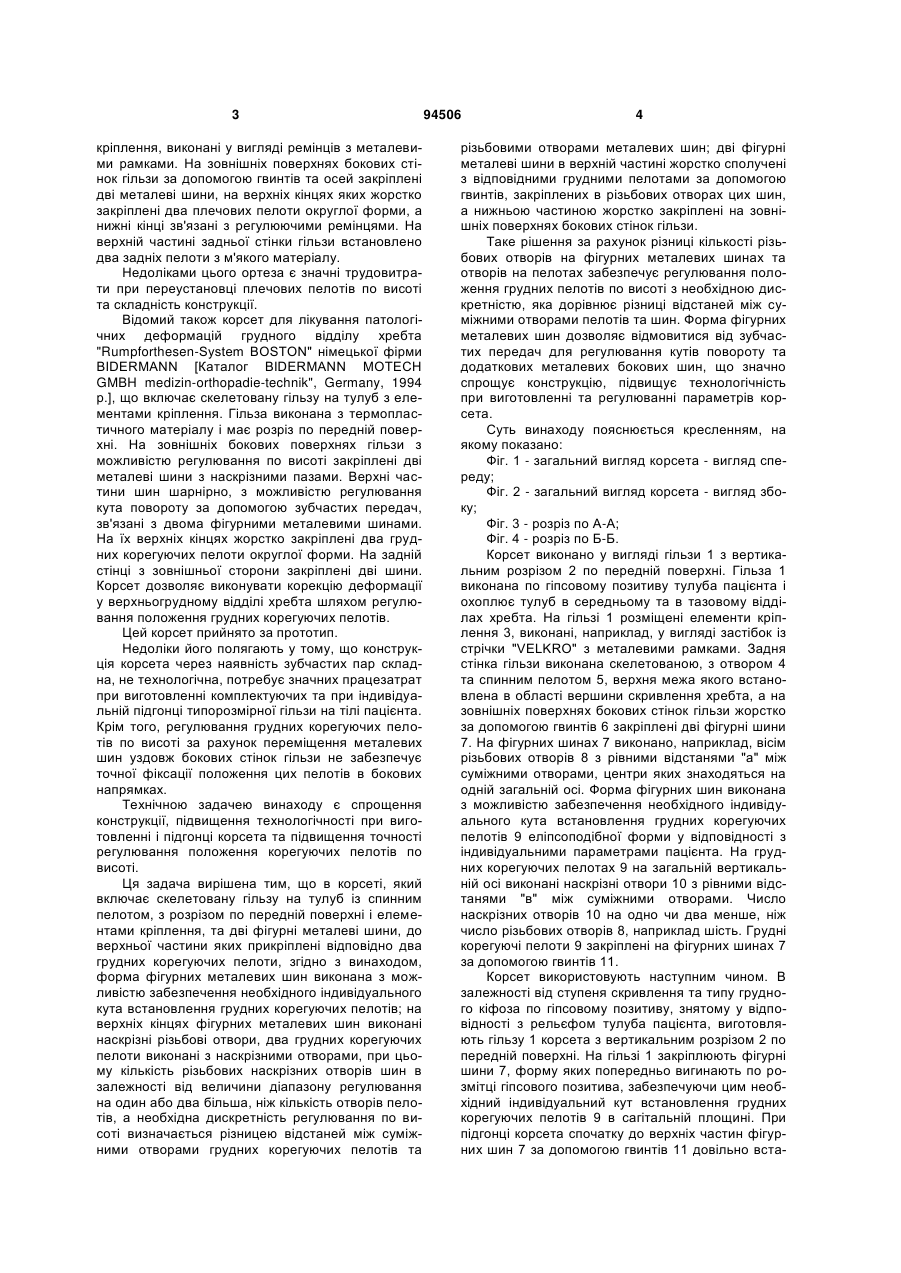

Корсет, що містить скелетовану гільзу на тулуб із спинним пелотом, з розрізом по передній поверхні і елементами кріплення, та дві фігурні C2 2 (19) 1 3 кріплення, виконані у вигляді ремінців з металевими рамками. На зовнішніх поверхнях бокових стінок гільзи за допомогою гвинтів та осей закріплені дві металеві шини, на верхніх кінцях яких жорстко закріплені два плечових пелоти округлої форми, а нижні кінці зв'язані з регулюючими ремінцями. На верхній частині задньої стінки гільзи встановлено два задніх пелоти з м'якого матеріалу. Недоліками цього ортеза є значні трудовитрати при переустановці плечових пелотів по висоті та складність конструкції. Відомий також корсет для лікування патологічних деформацій грудного відділу хребта "Rumpforthesen-System BOSTON" німецької фірми BIDERMANN [Каталог BIDERMANN MOTECH GMBH medizin-orthopadie-technik", Germany, 1994 р.], що включає скелетовану гільзу на тулуб з елементами кріплення. Гільза виконана з термопластичного матеріалу і має розріз по передній поверхні. На зовнішніх бокових поверхнях гільзи з можливістю регулювання по висоті закріплені дві металеві шини з наскрізними пазами. Верхні частини шин шарнірно, з можливістю регулювання кута повороту за допомогою зубчастих передач, зв'язані з двома фігурними металевими шинами. На їх верхніх кінцях жорстко закріплені два грудних корегуючих пелоти округлої форми. На задній стінці з зовнішньої сторони закріплені дві шини. Корсет дозволяє виконувати корекцію деформації у верхньогрудному відділі хребта шляхом регулювання положення грудних корегуючих пелотів. Цей корсет прийнято за прототип. Недоліки його полягають у тому, що конструкція корсета через наявність зубчастих пар складна, не технологічна, потребує значних працезатрат при виготовленні комплектуючих та при індивідуальній підгонці типорозмірної гільзи на тілі пацієнта. Крім того, регулювання грудних корегуючих пелотів по висоті за рахунок переміщення металевих шин уздовж бокових стінок гільзи не забезпечує точної фіксації положення цих пелотів в бокових напрямках. Технічною задачею винаходу є спрощення конструкції, підвищення технологічності при виготовленні і підгонці корсета та підвищення точності регулювання положення корегуючих пелотів по висоті. Ця задача вирішена тим, що в корсеті, який включає скелетовану гільзу на тулуб із спинним пелотом, з розрізом по передній поверхні і елементами кріплення, та дві фігурні металеві шини, до верхньої частини яких прикріплені відповідно два грудних корегуючих пелоти, згідно з винаходом, форма фігурних металевих шин виконана з можливістю забезпечення необхідного індивідуального кута встановлення грудних корегуючих пелотів; на верхніх кінцях фігурних металевих шин виконані наскрізні різьбові отвори, два грудних корегуючих пелоти виконані з наскрізними отворами, при цьому кількість різьбових наскрізних отворів шин в залежності від величини діапазону регулювання на один або два більша, ніж кількість отворів пелотів, а необхідна дискретність регулювання по висоті визначається різницею відстаней між суміжними отворами грудних корегуючих пелотів та 94506 4 різьбовими отворами металевих шин; дві фігурні металеві шини в верхній частині жорстко сполучені з відповідними грудними пелотами за допомогою гвинтів, закріплених в різьбових отворах цих шин, а нижньою частиною жорстко закріплені на зовнішніх поверхнях бокових стінок гільзи. Таке рішення за рахунок різниці кількості різьбових отворів на фігурних металевих шинах та отворів на пелотах забезпечує регулювання положення грудних пелотів по висоті з необхідною дискретністю, яка дорівнює різниці відстаней між суміжними отворами пелотів та шин. Форма фігурних металевих шин дозволяє відмовитися від зубчастих передач для регулювання кутів повороту та додаткових металевих бокових шин, що значно спрощує конструкцію, підвищує технологічність при виготовленні та регулюванні параметрів корсета. Суть винаходу пояснюється кресленням, на якому показано: Фіг. 1 - загальний вигляд корсета - вигляд спереду; Фіг. 2 - загальний вигляд корсета - вигляд збоку; Фіг. 3 - розріз по А-А; Фіг. 4 - розріз по Б-Б. Корсет виконано у вигляді гільзи 1 з вертикальним розрізом 2 по передній поверхні. Гільза 1 виконана по гіпсовому позитиву тулуба пацієнта і охоплює тулуб в середньому та в тазовому відділах хребта. На гільзі 1 розміщені елементи кріплення 3, виконані, наприклад, у вигляді застібок із стрічки "VELKRO" з металевими рамками. Задня стінка гільзи виконана скелетованою, з отвором 4 та спинним пелотом 5, верхня межа якого встановлена в області вершини скривлення хребта, а на зовнішніх поверхнях бокових стінок гільзи жорстко за допомогою гвинтів 6 закріплені дві фігурні шини 7. На фігурних шинах 7 виконано, наприклад, вісім різьбових отворів 8 з рівними відстанями "а" між суміжними отворами, центри яких знаходяться на одній загальній осі. Форма фігурних шин виконана з можливістю забезпечення необхідного індивідуального кута встановлення грудних корегуючих пелотів 9 еліпсоподібної форми у відповідності з індивідуальними параметрами пацієнта. На грудних корегуючих пелотах 9 на загальній вертикальній осі виконані наскрізні отвори 10 з рівними відстанями "в" між суміжними отворами. Число наскрізних отворів 10 на одно чи два менше, ніж число різьбових отворів 8, наприклад шість. Грудні корегуючі пелоти 9 закріплені на фігурних шинах 7 за допомогою гвинтів 11. Корсет використовують наступним чином. В залежності від ступеня скривлення та типу грудного кіфоза по гіпсовому позитиву, знятому у відповідності з рельєфом тулуба пацієнта, виготовляють гільзу 1 корсета з вертикальним розрізом 2 по передній поверхні. На гільзі 1 закріплюють фігурні шини 7, форму яких попередньо вигинають по розмітці гіпсового позитива, забезпечуючи цим необхідний індивідуальний кут встановлення грудних корегуючих пелотів 9 в сагітальній площині. При підгонці корсета спочатку до верхніх частин фігурних шин 7 за допомогою гвинтів 11 довільно вста 5 новлюють два грудних пелоти 9, верхня межа яких проходить на 1-2 см нижче нижнього краю ключиць. Верхню межу спинного пелота 5 орієнтують на рівні вершини скривлення. Точне регулювання положення грудних корегуючих пелотів 9 відносно фігурних шин 7 по висоті виконують шляхом переміщення їх вгору або вниз до співпадання суміжних отворів 8, 10. При цьому здійснюється переміщення пелотів 9 відносно фігурних шин 7 з відліком від довільно встановленого вихідного положення на відстань, яка дорівнює в - а = с, наприклад, 3 мм. Тобто необхідна дискретність регулювання визначається різницею відстаней між суміжними отворами грудних корегуючих пелотів 9 та наскрізними різьбовими суміжними отворами фігурних шин 7. При будь-якому наступному переміщенні грудних пелотів 9 відносно фігурних шин 7 до співпадання суміжних отворів грудні пелоти дискретно переміщуються відносно фігурних шин на відстань с, наприклад, 3 мм. Змінюючи число отворів 8, 10 або величини відстаней а, в між суміжними отворами можливо отримувати дискретні переміщення на відстань с 1 мм. При практичному використанні ортеза на хребет з регульованими по висоті грудними пелотами 9, достатньо щоб величина с їх дискретного переміщення дорівнювала 3-4 мм. Лінійні переміщення грудних пелотів в такій конструкції забезпечуються в діапазоні до 21 мм при с =3 мм, та до 28 мм - при 94506 6 с =4 мм. Спинний пелот 5 та два грудних корегуючих пелоти 9 з фігурними шинами 7, форма яких відповідає індивідуальним параметрам, дозволяють створити індивідуальну систему корекції скривлення хребта. В процесі лікування, у міру зменшення кута скривлення хребта в грудному відділі, фігурні шини 7 підгинають в сагітальній площині, а грудні пелоти 9 піднімають на необхідну висоту, що дозволяє використовувати корсет протягом тривалого часу лікування патологічних скривлень хребта без заміни його комплектуючих. В УкрНДІпротезування виготовлено 5 корсетів, які використовувалися для лікування хворих з кіфозом грудного відділу хребта, в тому числі з некомпенсованим кіфозом та кіфозом з гіперлордозом поперекового відділу. Комплексне лікування пацієнтів з використанням розроблених корсетів сприяло позитивним результатам. Таким чином, така конструкція корсета дозволяє оперативно змінювати положення грудних пелотів по висоті, їх положення в сагітальній площині та площинах, близьких до фронтальної, що дозволяє спростити конструкцію, підвищити технологічність при його виготовленні, а за рахунок можливості встановлення корегуючих пелотів у відповідності з індивідуальними змінами параметрів хребта в процесі лікування, поліпшити експлуатаційні характеристики корсета та комфортність для пацієнта. 7 Комп’ютерна верстка М. Мацело 94506 8 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCorset
Автори англійськоюVischenko Kharyton Mykolaiovych, Baev Pavlo Oleksandrovych, Pivovarov Viktor Volodymyrovych, Borysov Maksym Oleksandrovych, Petrov Volodymyr Hennadiiovych, Korneev Serhii Viktorovych
Назва патенту російськоюКорсет
Автори російськоюВищенко Харитон Николаевич, Баев Павел Александрович, Пивоваров Виктор Владимирович, Борисов Максим Александрович, Петров Владимир Геннадиевич, Корнеев Сергей Викторович
МПК / Мітки
МПК: A61F 5/02, A61F 5/03, A61F 2/50
Мітки: корсет
