Секція культиватора для кам’янистих ґрунтів із запобіжним повертаючим гідроциліндром

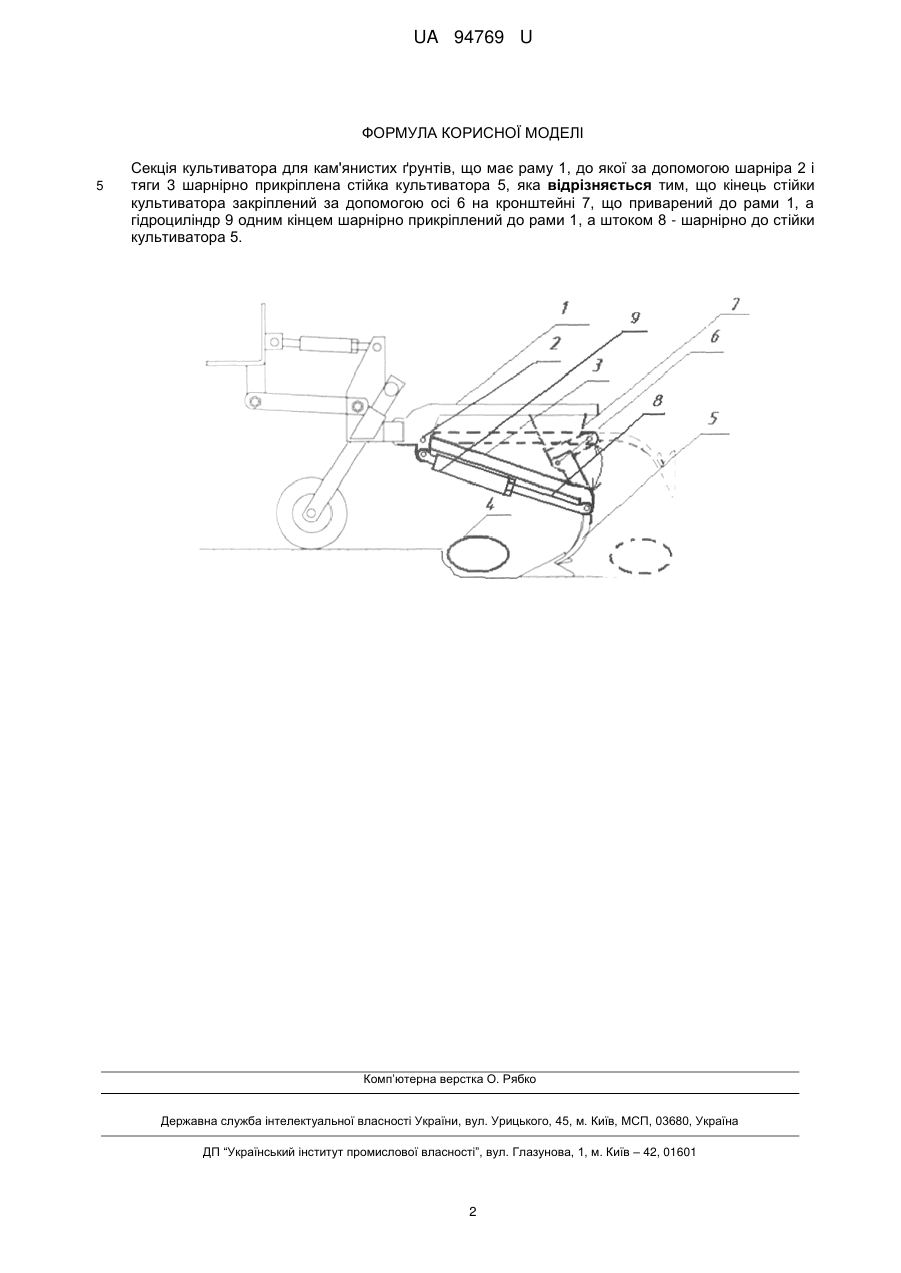

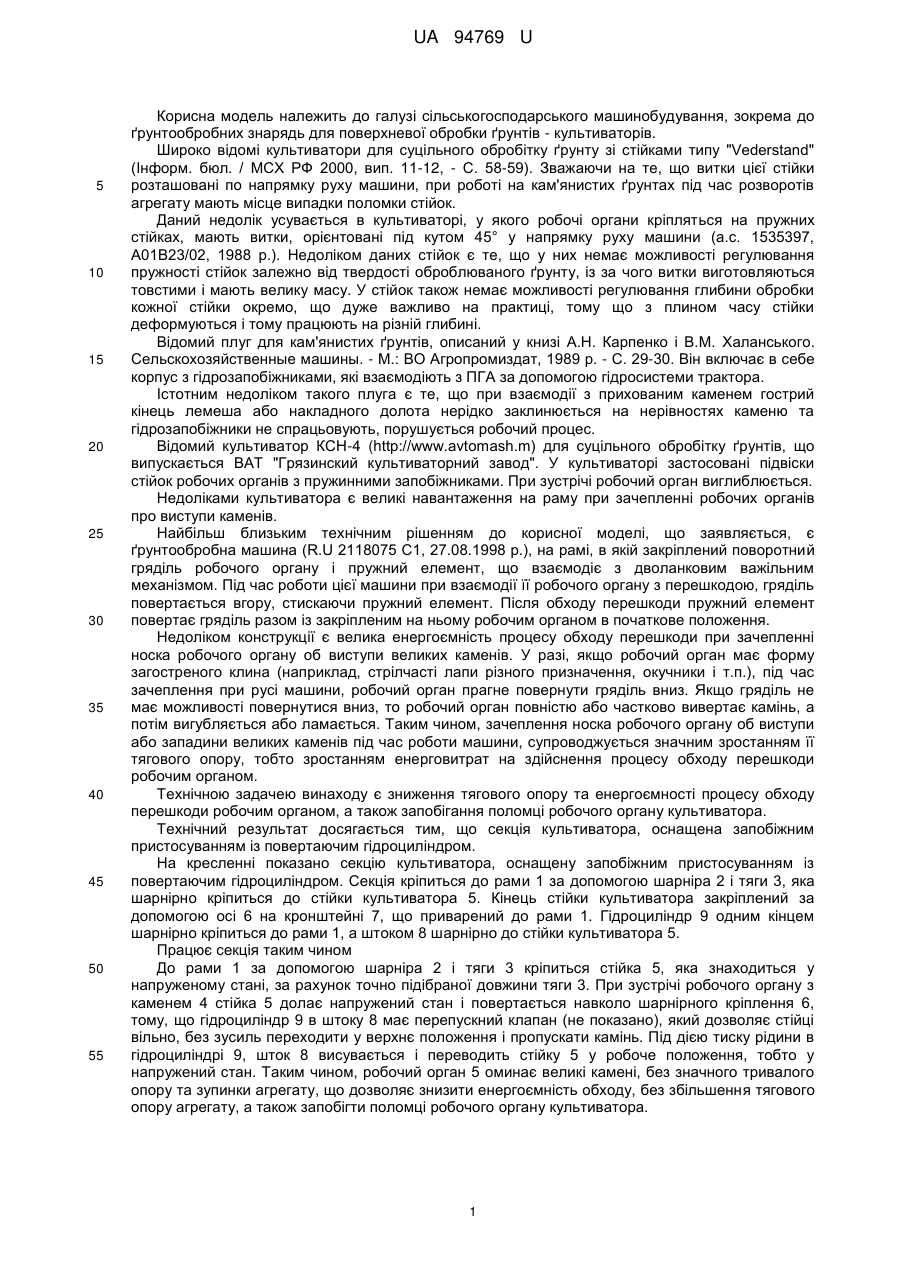

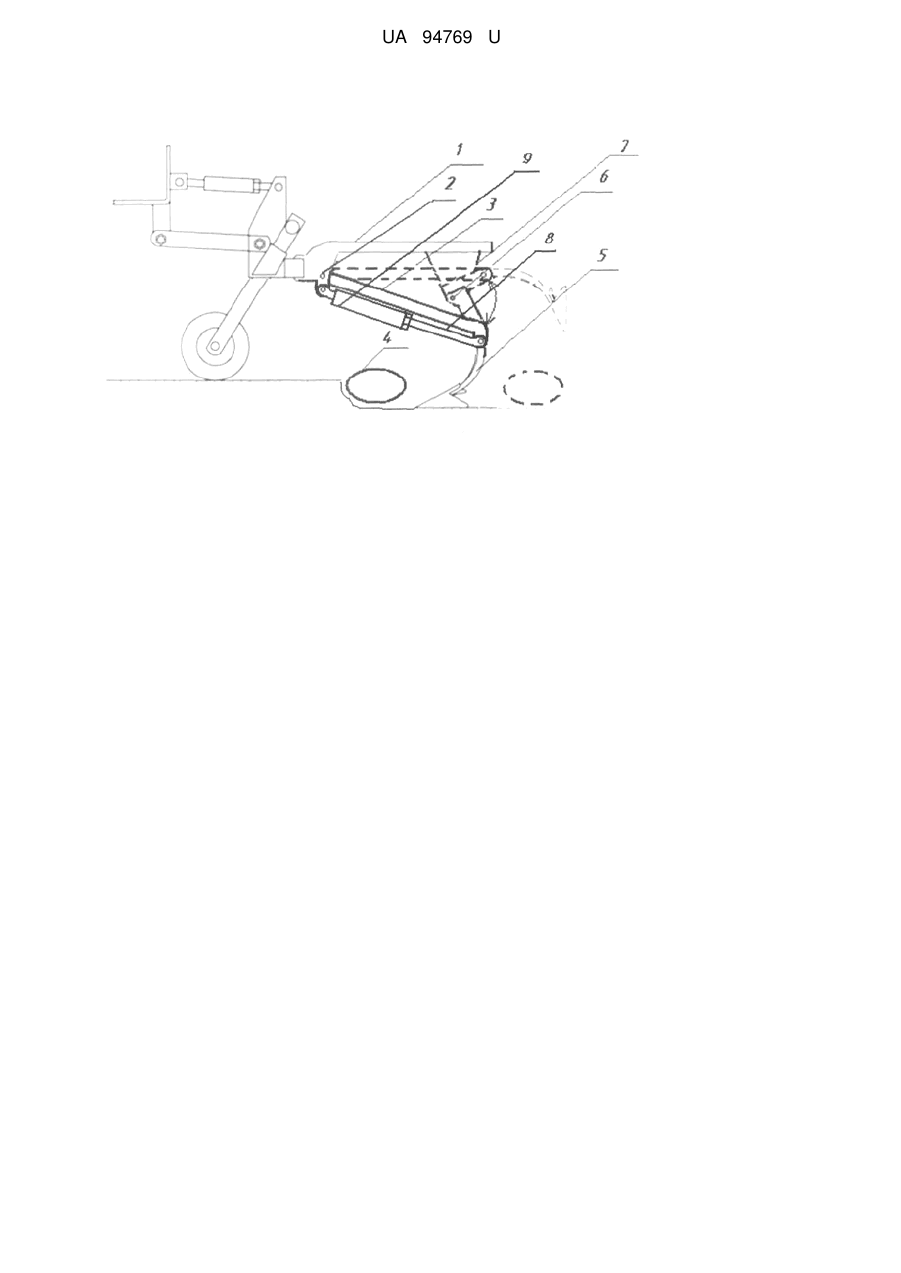

Реферат: Секція культиватора для кам'янистих ґрунтів має раму, до якої за допомогою шарніра і тяги шарнірно кріпиться стійка культиватора. Кінець стійки культиватора закріплений за допомогою осі на кронштейні, що приварений до рами, а гідроциліндр одним кінцем шарнірно прикріплений до рами, а штоком - шарнірно до стійки культиватора. UA 94769 U (54) СЕКЦІЯ КУЛЬТИВАТОРА ДЛЯ КАМ'ЯНИСТИХ ҐРУНТІВ ІЗ ЗАПОБІЖНИМ ПОВЕРТАЮЧИМ ГІДРОЦИЛІНДРОМ UA 94769 U UA 94769 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема до ґрунтообробних знарядь для поверхневої обробки ґрунтів - культиваторів. Широко відомі культиватори для суцільного обробітку ґрунту зі стійками типу "Vederstand" (Інформ. бюл. / МСХ РФ 2000, вип. 11-12, - С. 58-59). Зважаючи на те, що витки цієї стійки розташовані по напрямку руху машини, при роботі на кам'янистих ґрунтах під час розворотів агрегату мають місце випадки поломки стійок. Даний недолік усувається в культиваторі, у якого робочі органи кріпляться на пружних стійках, мають витки, орієнтовані під кутом 45° у напрямку руху машини (а.с. 1535397, А01В23/02, 1988 p.). Недоліком даних стійок є те, що у них немає можливості регулювання пружності стійок залежно від твердості оброблюваного ґрунту, із за чого витки виготовляються товстими і мають велику масу. У стійок також немає можливості регулювання глибини обробки кожної стійки окремо, що дуже важливо на практиці, тому що з плином часу стійки деформуються і тому працюють на різній глибині. Відомий плуг для кам'янистих ґрунтів, описаний у книзі А.Н. Карпенко і В.М. Халанського. Сельскохозяйственные машины. - Μ.: ВО Агропромиздат, 1989 р. - С. 29-30. Він включає в себе корпус з гідрозапобіжниками, які взаємодіють з ПГА за допомогою гідросистеми трактора. Істотним недоліком такого плуга є те, що при взаємодії з прихованим каменем гострий кінець лемеша або накладного долота нерідко заклинюється на нерівностях каменю та гідрозапобіжники не спрацьовують, порушується робочий процес. Відомий культиватор КСН-4 (http://www.avtomash.m) для суцільного обробітку ґрунтів, що випускається ВАТ "Грязинский культиваторний завод". У культиваторі застосовані підвіски стійок робочих органів з пружинними запобіжниками. При зустрічі робочий орган виглиблюється. Недоліками культиватора є великі навантаження на раму при зачепленні робочих органів про виступи каменів. Найбільш близьким технічним рішенням до корисної моделі, що заявляється, є ґрунтообробна машина (R.U 2118075 С1, 27.08.1998 р.), на рамі, в якій закріплений поворотний гряділь робочого органу і пружний елемент, що взаємодіє з дволанковим важільним механізмом. Під час роботи цієї машини при взаємодії її робочого органу з перешкодою, гряділь повертається вгору, стискаючи пружний елемент. Після обходу перешкоди пружний елемент повертає гряділь разом із закріпленим на ньому робочим органом в початкове положення. Недоліком конструкції є велика енергоємність процесу обходу перешкоди при зачепленні носка робочого органу об виступи великих каменів. У разі, якщо робочий орган має форму загостреного клина (наприклад, стрілчасті лапи різного призначення, окучники і т.п.), під час зачеплення при русі машини, робочий орган прагне повернути гряділь вниз. Якщо гряділь не має можливості повернутися вниз, то робочий орган повністю або частково вивертає камінь, а потім вигубляється або ламається. Таким чином, зачеплення носка робочого органу об виступи або западини великих каменів під час роботи машини, супроводжується значним зростанням її тягового опору, тобто зростанням енерговитрат на здійснення процесу обходу перешкоди робочим органом. Технічною задачею винаходу є зниження тягового опору та енергоємності процесу обходу перешкоди робочим органом, а також запобігання поломці робочого органу культиватора. Технічний результат досягається тим, що секція культиватора, оснащена запобіжним пристосуванням із повертаючим гідроциліндром. На кресленні показано секцію культиватора, оснащену запобіжним пристосуванням із повертаючим гідроциліндром. Секція кріпиться до рами 1 за допомогою шарніра 2 і тяги 3, яка шарнірно кріпиться до стійки культиватора 5. Кінець стійки культиватора закріплений за допомогою осі 6 на кронштейні 7, що приварений до рами 1. Гідроциліндр 9 одним кінцем шарнірно кріпиться до рами 1, а штоком 8 шарнірно до стійки культиватора 5. Працює секція таким чином До рами 1 за допомогою шарніра 2 і тяги 3 кріпиться стійка 5, яка знаходиться у напруженому стані, за рахунок точно підібраної довжини тяги 3. При зустрічі робочого органу з каменем 4 стійка 5 долає напружений стан і повертається навколо шарнірного кріплення 6, тому, що гідроциліндр 9 в штоку 8 має перепускний клапан (не показано), який дозволяє стійці вільно, без зусиль переходити у верхнє положення і пропускати камінь. Під дією тиску рідини в гідроциліндрі 9, шток 8 висувається і переводить стійку 5 у робоче положення, тобто у напружений стан. Таким чином, робочий орган 5 оминає великі камені, без значного тривалого опору та зупинки агрегату, що дозволяє знизити енергоємність обходу, без збільшення тягового опору агрегату, а також запобігти поломці робочого органу культиватора. 1 UA 94769 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Секція культиватора для кам'янистих ґрунтів, що має раму 1, до якої за допомогою шарніра 2 і тяги 3 шарнірно прикріплена стійка культиватора 5, яка відрізняється тим, що кінець стійки культиватора закріплений за допомогою осі 6 на кронштейні 7, що приварений до рами 1, а гідроциліндр 9 одним кінцем шарнірно прикріплений до рами 1, а штоком 8 - шарнірно до стійки культиватора 5. Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
