Пристрій для подачі твердого палива до установок для спалювання

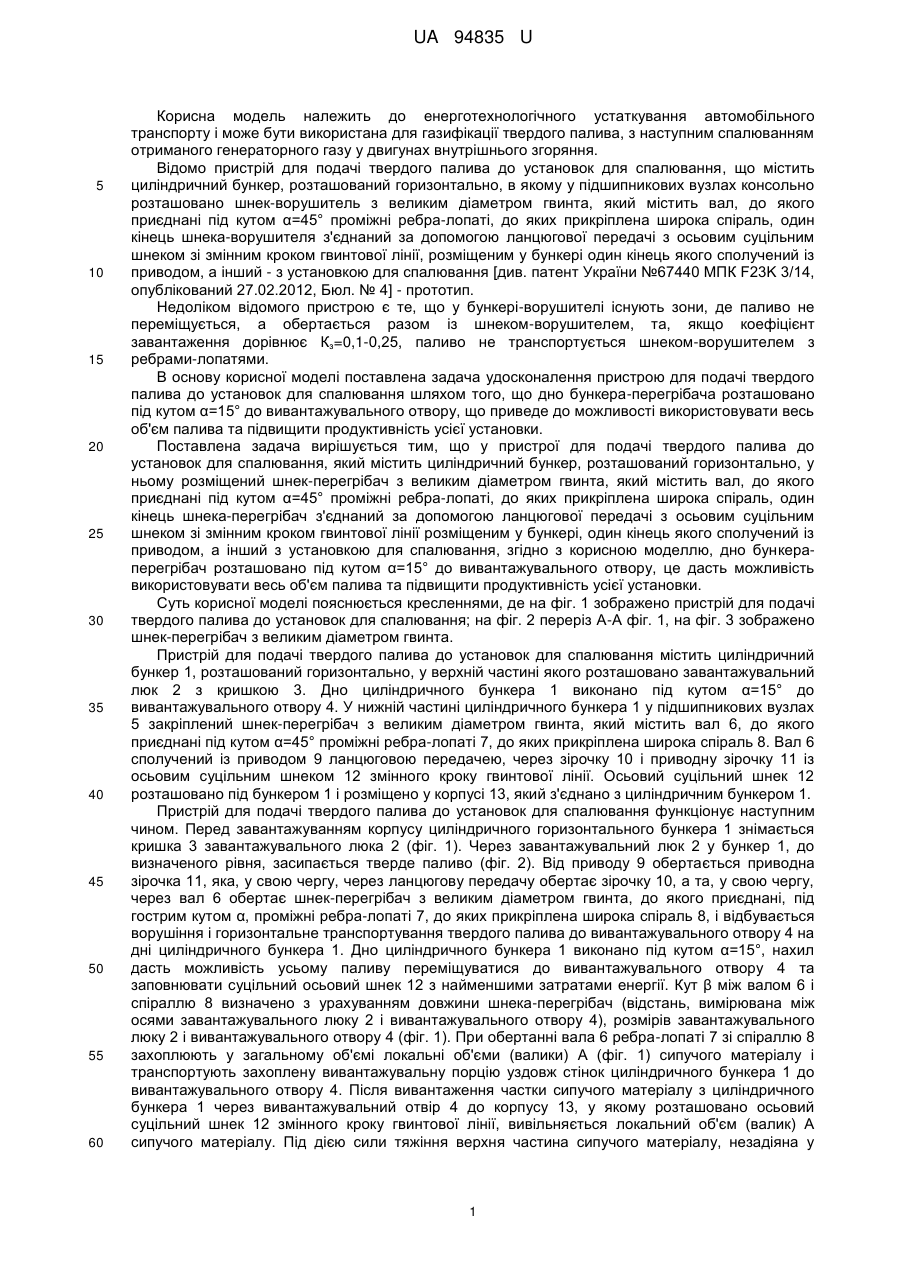

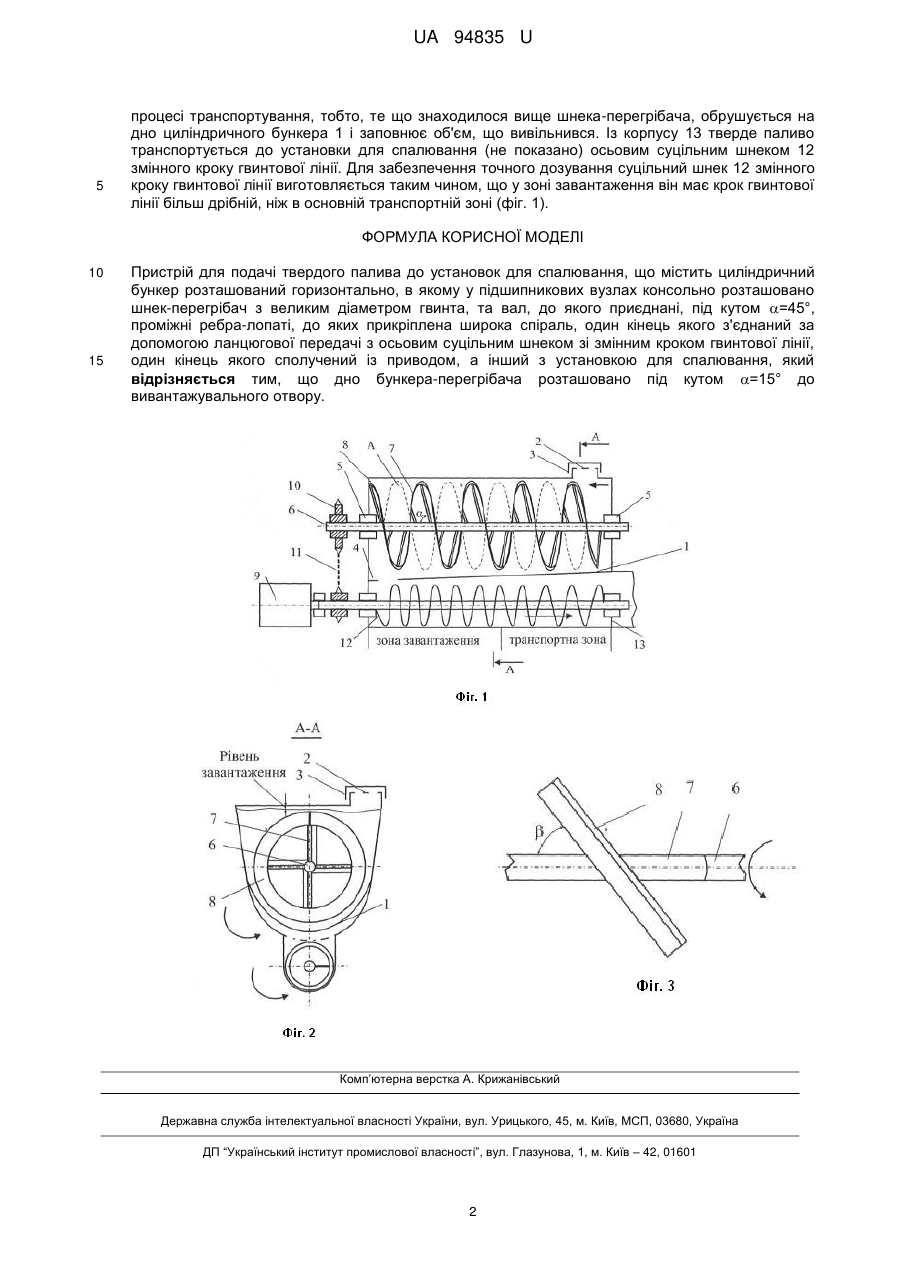

Реферат: Пристрій для подачі твердого палива до установок для спалювання містить циліндричний бункер розташований горизонтально, в якому у підшипникових вузлах консольно розташовано шнек-перегрібач з великим діаметром гвинта, та вал, до якого приєднані, під кутом =45°, проміжні ребра-лопаті, до яких прикріплена широка спіраль, один кінець якого з'єднаний за допомогою ланцюгової передачі з осьовим суцільним шнеком зі змінним кроком гвинтової лінії, один кінець якого сполучений із приводом, а інший з установкою для спалювання. Дно бункераперегрібач розташовано під кутом =15° до вивантажувального отвору. UA 94835 U (54) ПРИСТРІЙ ДЛЯ ПОДАЧІ ТВЕРДОГО ПАЛИВА ДО УСТАНОВОК ДЛЯ СПАЛЮВАННЯ UA 94835 U UA 94835 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до енерготехнологічного устаткування автомобільного транспорту і може бути використана для газифікації твердого палива, з наступним спалюванням отриманого генераторного газу у двигунах внутрішнього згоряння. Відомо пристрій для подачі твердого палива до установок для спалювання, що містить циліндричний бункер, розташований горизонтально, в якому у підшипникових вузлах консольно розташовано шнек-ворушитель з великим діаметром гвинта, який містить вал, до якого приєднані під кутом α=45° проміжні ребра-лопаті, до яких прикріплена широка спіраль, один кінець шнека-ворушителя з'єднаний за допомогою ланцюгової передачі з осьовим суцільним шнеком зі змінним кроком гвинтової лінії, розміщеним у бункері один кінець якого сполучений із приводом, а інший - з установкою для спалювання [див. патент України №67440 МПК F23K 3/14, опублікований 27.02.2012, Бюл. № 4] - прототип. Недоліком відомого пристрою є те, що у бункері-ворушителі існують зони, де паливо не переміщується, а обертається разом із шнеком-ворушителем, та, якщо коефіцієнт завантаження дорівнює Кз=0,1-0,25, паливо не транспортується шнеком-ворушителем з ребрами-лопатями. В основу корисної моделі поставлена задача удосконалення пристрою для подачі твердого палива до установок для спалювання шляхом того, що дно бункера-перегрібача розташовано під кутом α=15° до вивантажувального отвору, що приведе до можливості використовувати весь об'єм палива та підвищити продуктивність усієї установки. Поставлена задача вирішується тим, що у пристрої для подачі твердого палива до установок для спалювання, який містить циліндричний бункер, розташований горизонтально, у ньому розміщений шнек-перегрібач з великим діаметром гвинта, який містить вал, до якого приєднані під кутом α=45° проміжні ребра-лопаті, до яких прикріплена широка спіраль, один кінець шнека-перегрібач з'єднаний за допомогою ланцюгової передачі з осьовим суцільним шнеком зі змінним кроком гвинтової лінії розміщеним у бункері, один кінець якого сполучений із приводом, а інший з установкою для спалювання, згідно з корисною моделлю, дно бункераперегрібач розташовано під кутом α=15° до вивантажувального отвору, це дасть можливість використовувати весь об'єм палива та підвищити продуктивність усієї установки. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 зображено пристрій для подачі твердого палива до установок для спалювання; на фіг. 2 переріз А-А фіг. 1, на фіг. 3 зображено шнек-перегрібач з великим діаметром гвинта. Пристрій для подачі твердого палива до установок для спалювання містить циліндричний бункер 1, розташований горизонтально, у верхній частині якого розташовано завантажувальний люк 2 з кришкою 3. Дно циліндричного бункера 1 виконано під кутом α=15° до вивантажувального отвору 4. У нижній частині циліндричного бункера 1 у підшипникових вузлах 5 закріплений шнек-перегрібач з великим діаметром гвинта, який містить вал 6, до якого приєднані під кутом α=45° проміжні ребра-лопаті 7, до яких прикріплена широка спіраль 8. Вал 6 сполучений із приводом 9 ланцюговою передачею, через зірочку 10 і приводну зірочку 11 із осьовим суцільним шнеком 12 змінного кроку гвинтової лінії. Осьовий суцільний шнек 12 розташовано під бункером 1 і розміщено у корпусі 13, який з'єднано з циліндричним бункером 1. Пристрій для подачі твердого палива до установок для спалювання функціонує наступним чином. Перед завантажуванням корпусу циліндричного горизонтального бункера 1 знімається кришка 3 завантажувального люка 2 (фіг. 1). Через завантажувальний люк 2 у бункер 1, до визначеного рівня, засипається тверде паливо (фіг. 2). Від приводу 9 обертається приводна зірочка 11, яка, у свою чергу, через ланцюгову передачу обертає зірочку 10, а та, у свою чергу, через вал 6 обертає шнек-перегрібач з великим діаметром гвинта, до якого приєднані, під гострим кутом α, проміжні ребра-лопаті 7, до яких прикріплена широка спіраль 8, і відбувається ворушіння і горизонтальне транспортування твердого палива до вивантажувального отвору 4 на дні циліндричного бункера 1. Дно циліндричного бункера 1 виконано під кутом α=15°, нахил дасть можливість усьому паливу переміщуватися до вивантажувального отвору 4 та заповнювати суцільний осьовий шнек 12 з найменшими затратами енергії. Кут β між валом 6 і спіраллю 8 визначено з урахуванням довжини шнека-перегрібач (відстань, вимірювана між осями завантажувального люку 2 і вивантажувального отвору 4), розмірів завантажувального люку 2 і вивантажувального отвору 4 (фіг. 1). При обертанні вала 6 ребра-лопаті 7 зі спіраллю 8 захоплюють у загальному об'ємі локальні об'єми (валики) А (фіг. 1) сипучого матеріалу і транспортують захоплену вивантажувальну порцію уздовж стінок циліндричного бункера 1 до вивантажувального отвору 4. Після вивантаження частки сипучого матеріалу з циліндричного бункера 1 через вивантажувальний отвір 4 до корпусу 13, у якому розташовано осьовий суцільний шнек 12 змінного кроку гвинтової лінії, вивільняється локальний об'єм (валик) А сипучого матеріалу. Під дією сили тяжіння верхня частина сипучого матеріалу, незадіяна у 1 UA 94835 U 5 процесі транспортування, тобто, те що знаходилося вище шнека-перегрібача, обрушується на дно циліндричного бункера 1 і заповнює об'єм, що вивільнився. Із корпусу 13 тверде паливо транспортується до установки для спалювання (не показано) осьовим суцільним шнеком 12 змінного кроку гвинтової лінії. Для забезпечення точного дозування суцільний шнек 12 змінного кроку гвинтової лінії виготовляється таким чином, що у зоні завантаження він має крок гвинтової лінії більш дрібній, ніж в основній транспортній зоні (фіг. 1). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Пристрій для подачі твердого палива до установок для спалювання, що містить циліндричний бункер розташований горизонтально, в якому у підшипникових вузлах консольно розташовано шнек-перегрібач з великим діаметром гвинта, та вал, до якого приєднані, під кутом =45°, проміжні ребра-лопаті, до яких прикріплена широка спіраль, один кінець якого з'єднаний за допомогою ланцюгової передачі з осьовим суцільним шнеком зі змінним кроком гвинтової лінії, один кінець якого сполучений із приводом, а інший з установкою для спалювання, який відрізняється тим, що дно бункера-перегрібача розташовано під кутом =15° до вивантажувального отвору. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
