Пластинчастий калорифер

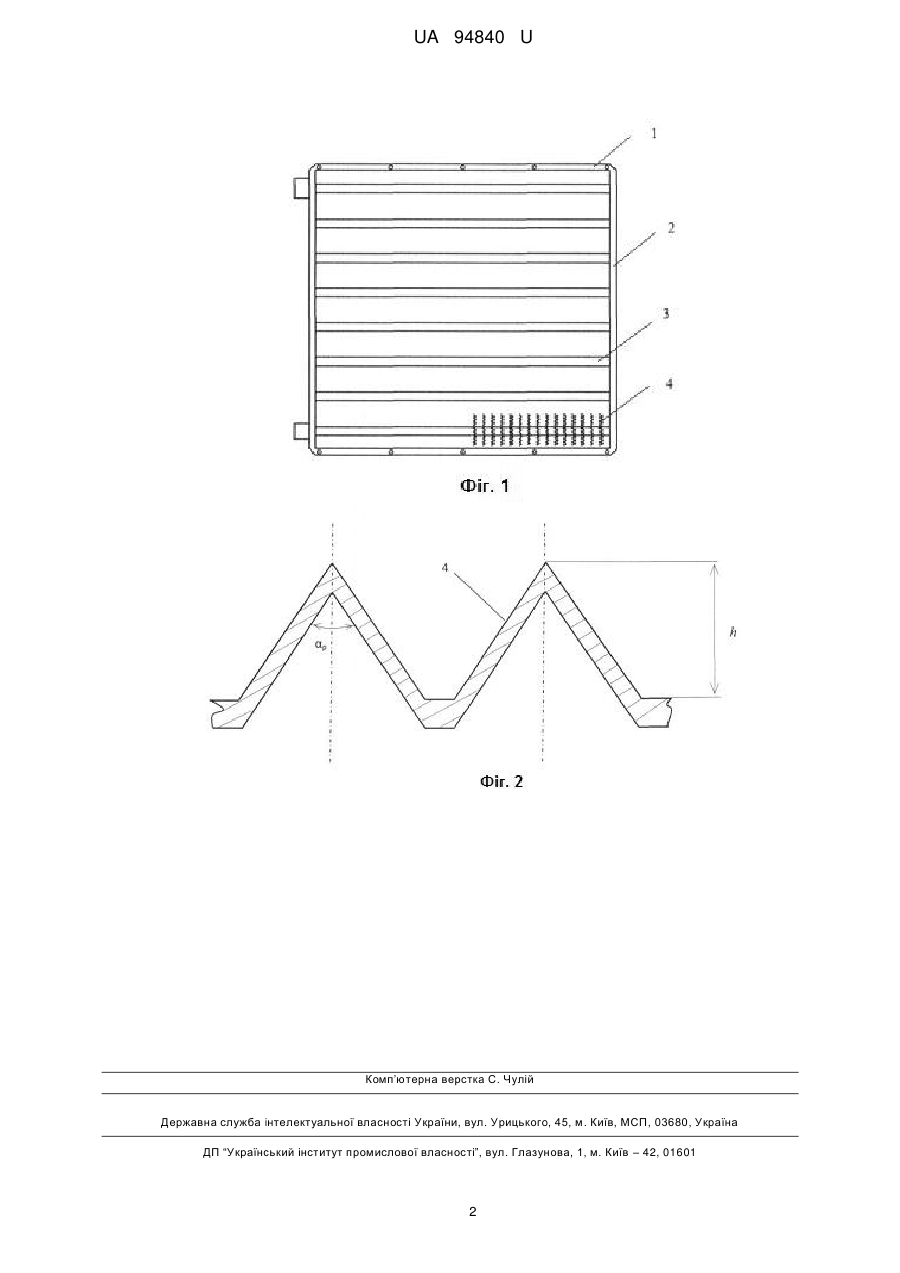

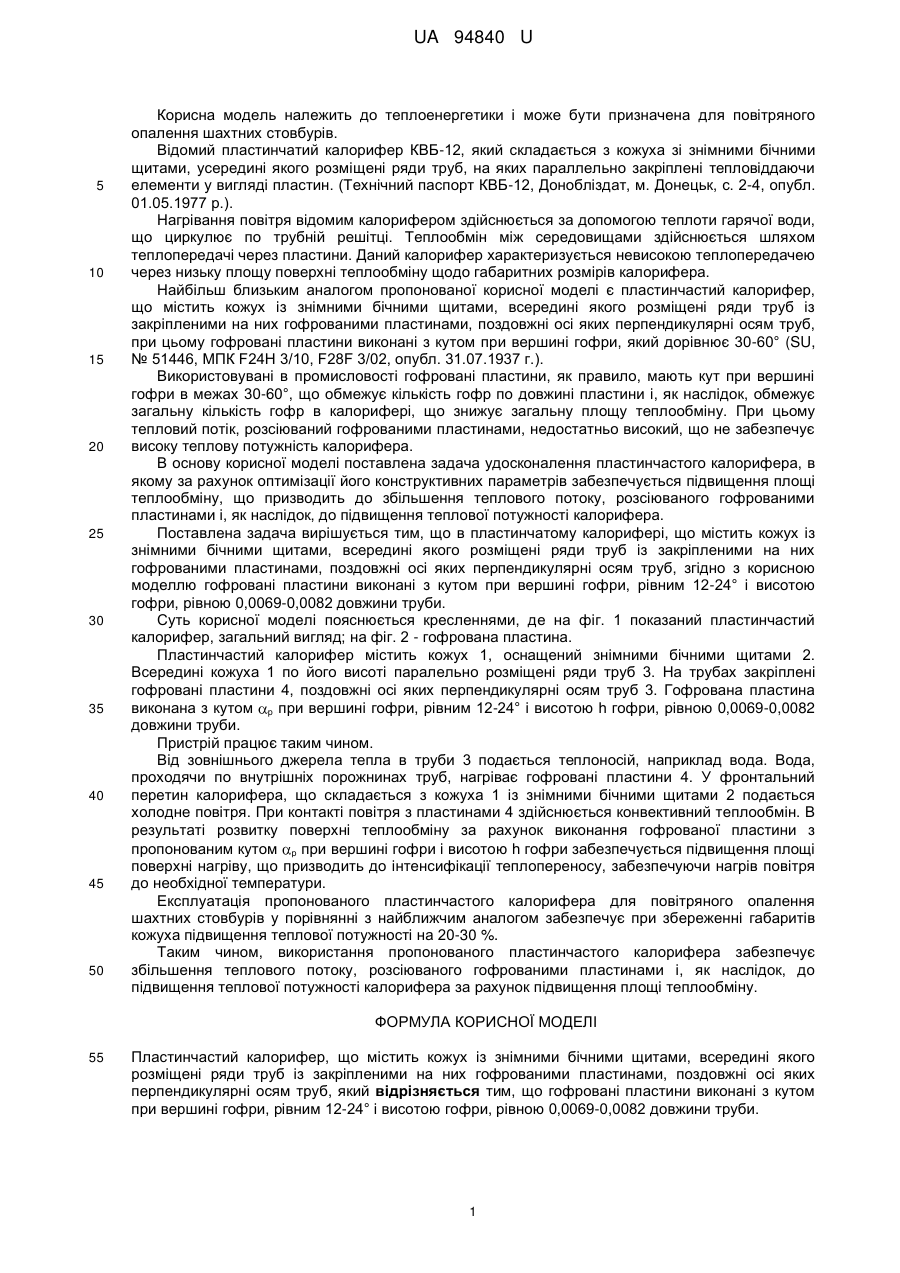

Реферат: Пластинчастий калорифер містить кожух із знімними бічними щитами, всередині якого розміщені ряди труб із закріпленими на них гофрованими пластинами, поздовжні осі яких перпендикулярні осям труб. Гофровані пластини виконані з кутом при вершині гофри, рівним 12-24° і висотою гофри, рівною 0,0069-0,0082 довжини труби. UA 94840 U (12) UA 94840 U UA 94840 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до теплоенергетики і може бути призначена для повітряного опалення шахтних стовбурів. Відомий пластинчатий калорифер КВБ-12, який складається з кожуха зі знімними бічними щитами, усередині якого розміщені ряди труб, на яких параллельно закріплені тепловіддаючи елементи у вигляді пластин. (Технічний паспорт КВБ-12, Донобліздат, м. Донецьк, с. 2-4, опубл. 01.05.1977 р.). Нагрівання повітря відомим калорифером здійснюється за допомогою теплоти гарячої води, що циркулює по трубній решітці. Теплообмін між середовищами здійснюється шляхом теплопередачі через пластини. Даний калорифер характеризується невисокою теплопередачею через низьку площу поверхні теплообміну щодо габаритних розмірів калорифера. Найбільш близьким аналогом пропонованої корисної моделі є пластинчастий калорифер, що містить кожух із знімними бічними щитами, всередині якого розміщені ряди труб із закріпленими на них гофрованими пластинами, поздовжні осі яких перпендикулярні осям труб, при цьому гофровані пластини виконані з кутом при вершині гофри, який дорівнює 30-60° (SU, № 51446, МПК F24H 3/10, F28F 3/02, опубл. 31.07.1937 г.). Використовувані в промисловості гофровані пластини, як правило, мають кут при вершині гофри в межах 30-60°, що обмежує кількість гофр по довжині пластини і, як наслідок, обмежує загальну кількість гофр в калорифері, що знижує загальну площу теплообміну. При цьому тепловий потік, розсіюваний гофрованими пластинами, недостатньо високий, що не забезпечує високу теплову потужність калорифера. В основу корисної моделі поставлена задача удосконалення пластинчастого калорифера, в якому за рахунок оптимізації його конструктивних параметрів забезпечується підвищення площі теплообміну, що призводить до збільшення теплового потоку, розсіюваного гофрованими пластинами і, як наслідок, до підвищення теплової потужності калорифера. Поставлена задача вирішується тим, що в пластинчатому калорифері, що містить кожух із знімними бічними щитами, всередині якого розміщені ряди труб із закріпленими на них гофрованими пластинами, поздовжні осі яких перпендикулярні осям труб, згідно з корисною моделлю гофровані пластини виконані з кутом при вершині гофри, рівним 12-24° і висотою гофри, рівною 0,0069-0,0082 довжини труби. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показаний пластинчастий калорифер, загальний вигляд; на фіг. 2 - гофрована пластина. Пластинчастий калорифер містить кожух 1, оснащений знімними бічними щитами 2. Всередині кожуха 1 по його висоті паралельно розміщені ряди труб 3. На трубах закріплені гофровані пластини 4, поздовжні осі яких перпендикулярні осям труб 3. Гофрована пластина виконана з кутом р при вершині гофри, рівним 12-24° і висотою h гофри, рівною 0,0069-0,0082 довжини труби. Пристрій працює таким чином. Від зовнішнього джерела тепла в труби 3 подається теплоносій, наприклад вода. Вода, проходячи по внутрішніх порожнинах труб, нагріває гофровані пластини 4. У фронтальний перетин калорифера, що складається з кожуха 1 із знімними бічними щитами 2 подається холодне повітря. При контакті повітря з пластинами 4 здійснюється конвективний теплообмін. В результаті розвитку поверхні теплообміну за рахунок виконання гофрованої пластини з пропонованим кутом р при вершині гофри і висотою h гофри забезпечується підвищення площі поверхні нагріву, що призводить до інтенсифікації теплопереносу, забезпечуючи нагрів повітря до необхідної температури. Експлуатація пропонованого пластинчастого калорифера для повітряного опалення шахтних стовбурів у порівнянні з найближчим аналогом забезпечує при збереженні габаритів кожуха підвищення теплової потужності на 20-30 %. Таким чином, використання пропонованого пластинчастого калорифера забезпечує збільшення теплового потоку, розсіюваного гофрованими пластинами і, як наслідок, до підвищення теплової потужності калорифера за рахунок підвищення площі теплообміну. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Пластинчастий калорифер, що містить кожух із знімними бічними щитами, всередині якого розміщені ряди труб із закріпленими на них гофрованими пластинами, поздовжні осі яких перпендикулярні осям труб, який відрізняється тим, що гофровані пластини виконані з кутом при вершині гофри, рівним 12-24° і висотою гофри, рівною 0,0069-0,0082 довжини труби. 1 UA 94840 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
