Спосіб випробування сталефібробетонних балок

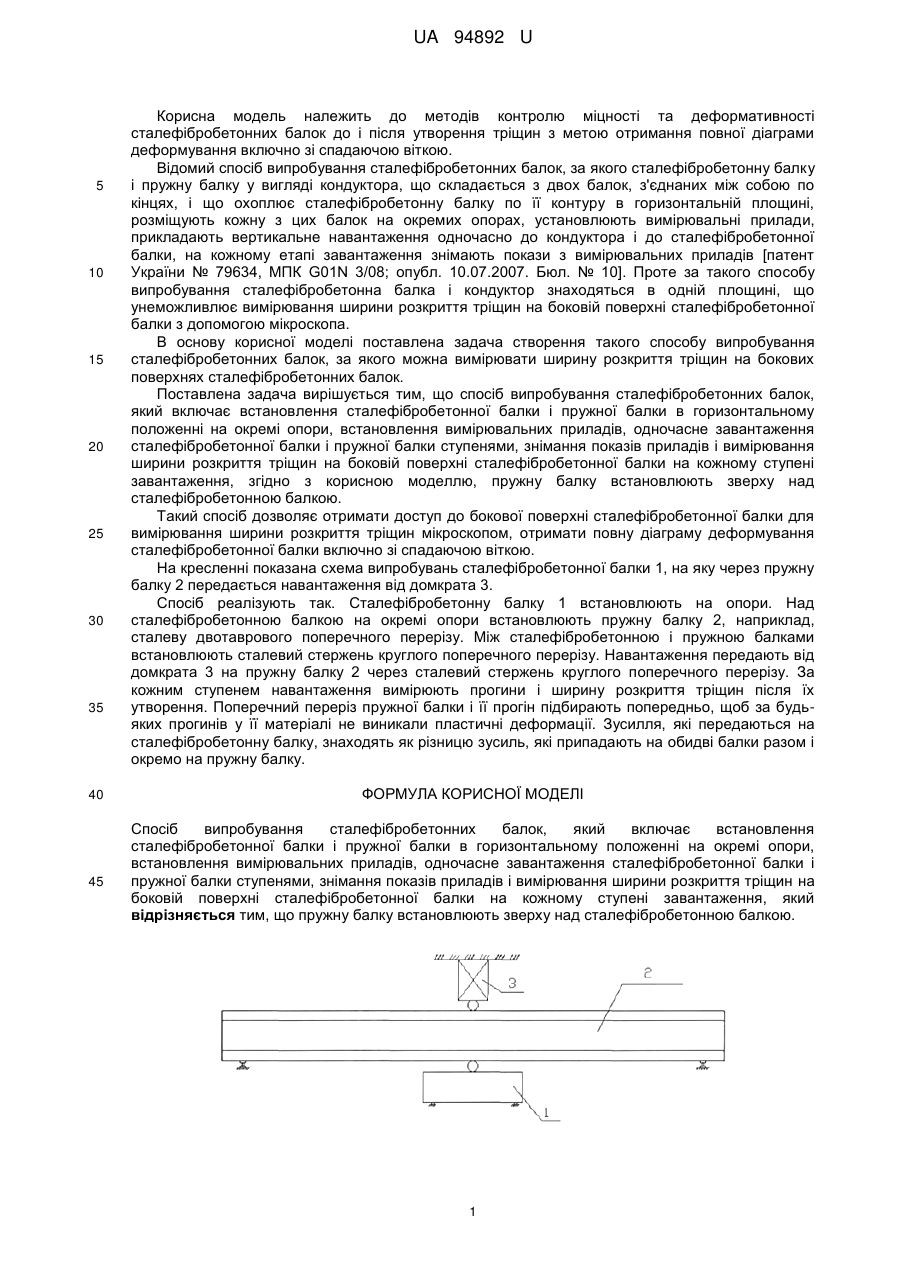

Реферат: UA 94892 U UA 94892 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до методів контролю міцності та деформативності сталефібробетонних балок до і після утворення тріщин з метою отримання повної діаграми деформування включно зі спадаючою віткою. Відомий спосіб випробування сталефібробетонних балок, за якого сталефібробетонну балку і пружну балку у вигляді кондуктора, що складається з двох балок, з'єднаних між собою по кінцях, і що охоплює сталефібробетонну балку по її контуру в горизонтальній площині, розміщують кожну з цих балок на окремих опорах, установлюють вимірювальні прилади, прикладають вертикальне навантаження одночасно до кондуктора і до сталефібробетонної балки, на кожному етапі завантаження знімають покази з вимірювальних приладів [патент України № 79634, МПК G01N 3/08; опубл. 10.07.2007. Бюл. № 10]. Проте за такого способу випробування сталефібробетонна балка і кондуктор знаходяться в одній площині, що унеможливлює вимірювання ширини розкриття тріщин на боковій поверхні сталефібробетонної балки з допомогою мікроскопа. В основу корисної моделі поставлена задача створення такого способу випробування сталефібробетонних балок, за якого можна вимірювати ширину розкриття тріщин на бокових поверхнях сталефібробетонних балок. Поставлена задача вирішується тим, що спосіб випробування сталефібробетонних балок, який включає встановлення сталефібробетонної балки і пружної балки в горизонтальному положенні на окремі опори, встановлення вимірювальних приладів, одночасне завантаження сталефібробетонної балки і пружної балки ступенями, знімання показів приладів і вимірювання ширини розкриття тріщин на боковій поверхні сталефібробетонної балки на кожному ступені завантаження, згідно з корисною моделлю, пружну балку встановлюють зверху над сталефібробетонною балкою. Такий спосіб дозволяє отримати доступ до бокової поверхні сталефібробетонної балки для вимірювання ширини розкриття тріщин мікроскопом, отримати повну діаграму деформування сталефібробетонної балки включно зі спадаючою віткою. На кресленні показана схема випробувань сталефібробетонної балки 1, на яку через пружну балку 2 передається навантаження від домкрата 3. Спосіб реалізують так. Сталефібробетонну балку 1 встановлюють на опори. Над сталефібробетонною балкою на окремі опори встановлюють пружну балку 2, наприклад, сталеву двотаврового поперечного перерізу. Між сталефібробетонною і пружною балками встановлюють сталевий стержень круглого поперечного перерізу. Навантаження передають від домкрата 3 на пружну балку 2 через сталевий стержень круглого поперечного перерізу. За кожним ступенем навантаження вимірюють прогини і ширину розкриття тріщин після їх утворення. Поперечний переріз пружної балки і її прогін підбирають попередньо, щоб за будьяких прогинів у її матеріалі не виникали пластичні деформації. Зусилля, які передаються на сталефібробетонну балку, знаходять як різницю зусиль, які припадають на обидві балки разом і окремо на пружну балку. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб випробування сталефібробетонних балок, який включає встановлення сталефібробетонної балки і пружної балки в горизонтальному положенні на окремі опори, встановлення вимірювальних приладів, одночасне завантаження сталефібробетонної балки і пружної балки ступенями, знімання показів приладів і вимірювання ширини розкриття тріщин на боковій поверхні сталефібробетонної балки на кожному ступені завантаження, який відрізняється тим, що пружну балку встановлюють зверху над сталефібробетонною балкою. 1 UA 94892 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
