Формувальна головка преса рослинних матеріалів

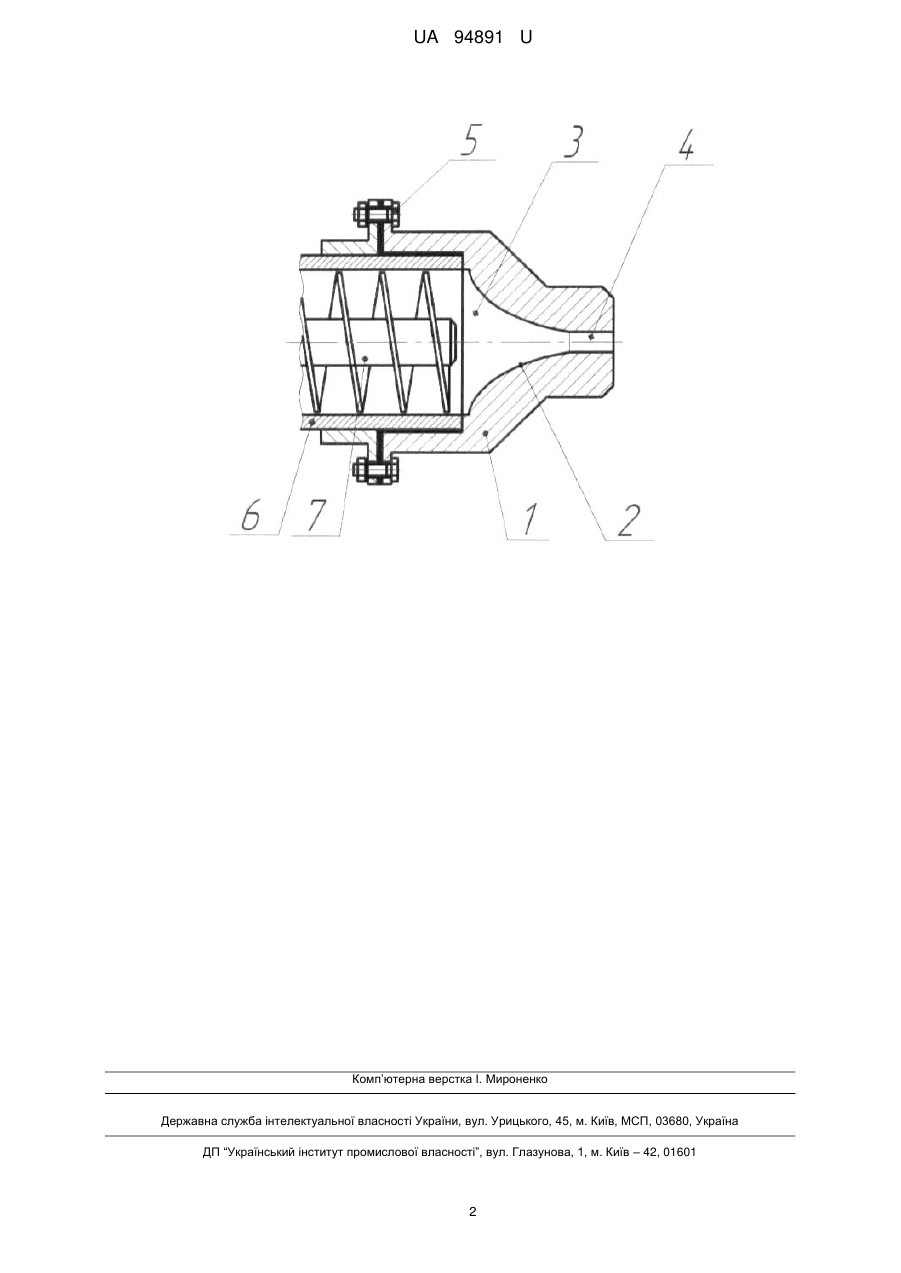

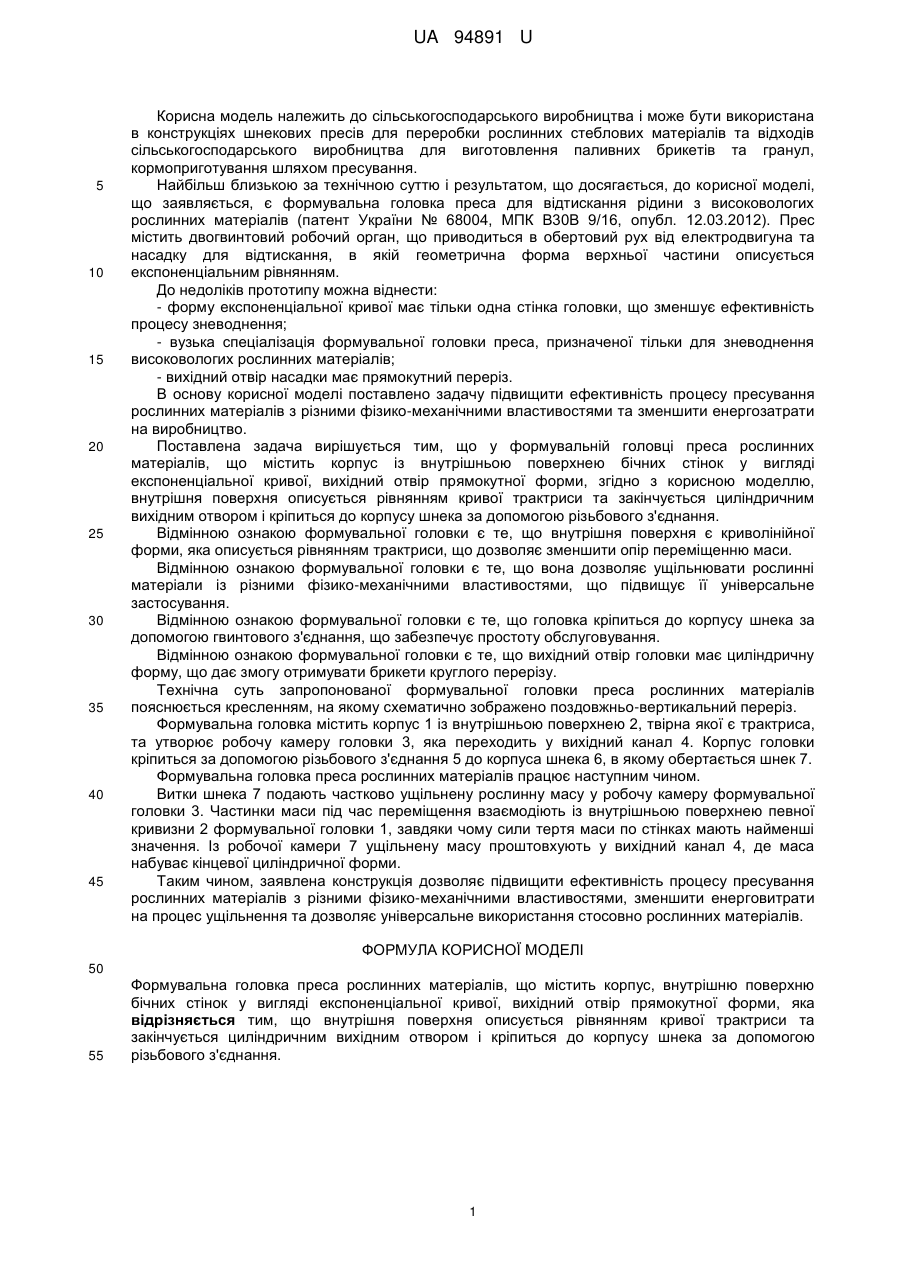

Реферат: UA 94891 U UA 94891 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до сільськогосподарського виробництва і може бути використана в конструкціях шнекових пресів для переробки рослинних стеблових матеріалів та відходів сільськогосподарського виробництва для виготовлення паливних брикетів та гранул, кормоприготування шляхом пресування. Найбільш близькою за технічною суттю і результатом, що досягається, до корисної моделі, що заявляється, є формувальна головка преса для відтискання рідини з високовологих рослинних матеріалів (патент України № 68004, МПК В30В 9/16, опубл. 12.03.2012). Прес містить двогвинтовий робочий орган, що приводиться в обертовий рух від електродвигуна та насадку для відтискання, в якій геометрична форма верхньої частини описується експоненціальним рівнянням. До недоліків прототипу можна віднести: - форму експоненціальної кривої має тільки одна стінка головки, що зменшує ефективність процесу зневоднення; - вузька спеціалізація формувальної головки преса, призначеної тільки для зневоднення високовологих рослинних матеріалів; - вихідний отвір насадки має прямокутний переріз. В основу корисної моделі поставлено задачу підвищити ефективність процесу пресування рослинних матеріалів з різними фізико-механічними властивостями та зменшити енергозатрати на виробництво. Поставлена задача вирішується тим, що у формувальній головці преса рослинних матеріалів, що містить корпус із внутрішньою поверхнею бічних стінок у вигляді експоненціальної кривої, вихідний отвір прямокутної форми, згідно з корисною моделлю, внутрішня поверхня описується рівнянням кривої трактриси та закінчується циліндричним вихідним отвором і кріпиться до корпусу шнека за допомогою різьбового з'єднання. Відмінною ознакою формувальної головки є те, що внутрішня поверхня є криволінійної форми, яка описується рівнянням трактриси, що дозволяє зменшити опір переміщенню маси. Відмінною ознакою формувальної головки є те, що вона дозволяє ущільнювати рослинні матеріали із різними фізико-механічними властивостями, що підвищує її універсальне застосування. Відмінною ознакою формувальної головки є те, що головка кріпиться до корпусу шнека за допомогою гвинтового з'єднання, що забезпечує простоту обслуговування. Відмінною ознакою формувальної головки є те, що вихідний отвір головки має циліндричну форму, що дає змогу отримувати брикети круглого перерізу. Технічна суть запропонованої формувальної головки преса рослинних матеріалів пояснюється кресленням, на якому схематично зображено поздовжньо-вертикальний переріз. Формувальна головка містить корпус 1 із внутрішньою поверхнею 2, твірна якої є трактриса, та утворює робочу камеру головки 3, яка переходить у вихідний канал 4. Корпус головки кріпиться за допомогою різьбового з'єднання 5 до корпуса шнека 6, в якому обертається шнек 7. Формувальна головка преса рослинних матеріалів працює наступним чином. Витки шнека 7 подають частково ущільнену рослинну масу у робочу камеру формувальної головки 3. Частинки маси під час переміщення взаємодіють із внутрішньою поверхнею певної кривизни 2 формувальної головки 1, завдяки чому сили тертя маси по стінках мають найменші значення. Із робочої камери 7 ущільнену масу проштовхують у вихідний канал 4, де маса набуває кінцевої циліндричної форми. Таким чином, заявлена конструкція дозволяє підвищити ефективність процесу пресування рослинних матеріалів з різними фізико-механічними властивостями, зменшити енерговитрати на процес ущільнення та дозволяє універсальне використання стосовно рослинних матеріалів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Формувальна головка преса рослинних матеріалів, що містить корпус, внутрішню поверхню бічних стінок у вигляді експоненціальної кривої, вихідний отвір прямокутної форми, яка відрізняється тим, що внутрішня поверхня описується рівнянням кривої трактриси та закінчується циліндричним вихідним отвором і кріпиться до корпусу шнека за допомогою різьбового з'єднання. 1 UA 94891 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
