Привод конвеєра, що коливається

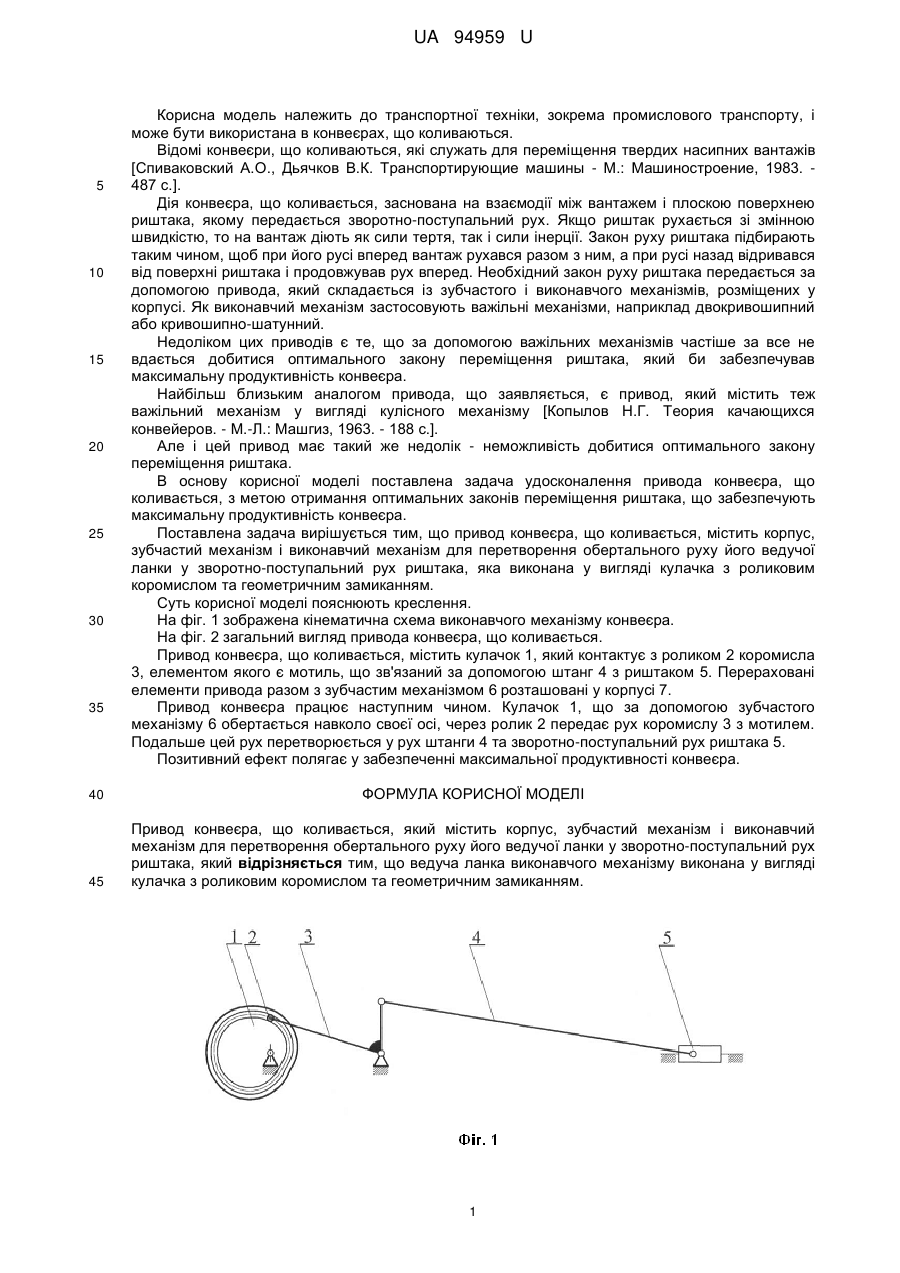

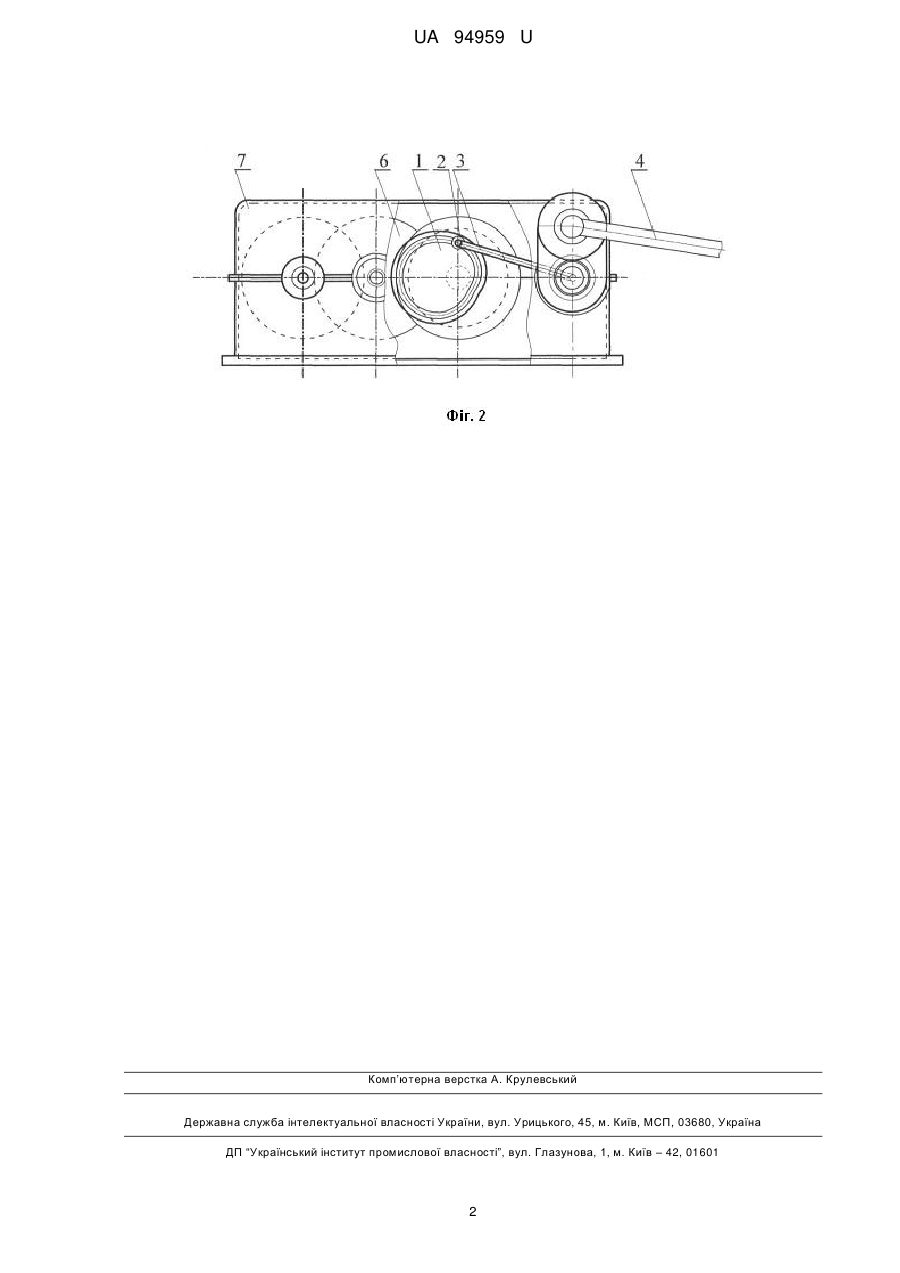

Реферат: UA 94959 U UA 94959 U 5 10 15 20 25 30 35 Корисна модель належить до транспортної техніки, зокрема промислового транспорту, і може бути використана в конвеєрах, що коливаються. Відомі конвеєри, що коливаються, які служать для переміщення твердих насипних вантажів [Спиваковский А.О., Дьячков В.К. Транспортирующие машины - М.: Машиностроение, 1983. 487 с.]. Дія конвеєра, що коливається, заснована на взаємодії між вантажем і плоскою поверхнею риштака, якому передається зворотно-поступальний рух. Якщо риштак рухається зі змінною швидкістю, то на вантаж діють як сили тертя, так і сили інерції. Закон руху риштака підбирають таким чином, щоб при його русі вперед вантаж рухався разом з ним, а при русі назад відривався від поверхні риштака і продовжував рух вперед. Необхідний закон руху риштака передається за допомогою привода, який складається із зубчастого і виконавчого механізмів, розміщених у корпусі. Як виконавчий механізм застосовують важільні механізми, наприклад двокривошипний або кривошипно-шатунний. Недоліком цих приводів є те, що за допомогою важільних механізмів частіше за все не вдається добитися оптимального закону переміщення риштака, який би забезпечував максимальну продуктивність конвеєра. Найбільш близьким аналогом привода, що заявляється, є привод, який містить теж важільний механізм у вигляді кулісного механізму [Копылов Н.Г. Теория качающихся конвейеров. - М.-Л.: Машгиз, 1963. - 188 с.]. Але і цей привод має такий же недолік - неможливість добитися оптимального закону переміщення риштака. В основу корисної моделі поставлена задача удосконалення привода конвеєра, що коливається, з метою отримання оптимальних законів переміщення риштака, що забезпечують максимальну продуктивність конвеєра. Поставлена задача вирішується тим, що привод конвеєра, що коливається, містить корпус, зубчастий механізм і виконавчий механізм для перетворення обертального руху його ведучої ланки у зворотно-поступальний рух риштака, яка виконана у вигляді кулачка з роликовим коромислом та геометричним замиканням. Суть корисної моделі пояснюють креслення. На фіг. 1 зображена кінематична схема виконавчого механізму конвеєра. На фіг. 2 загальний вигляд привода конвеєра, що коливається. Привод конвеєра, що коливається, містить кулачок 1, який контактує з роликом 2 коромисла 3, елементом якого є мотиль, що зв'язаний за допомогою штанг 4 з риштаком 5. Перераховані елементи привода разом з зубчастим механізмом 6 розташовані у корпусі 7. Привод конвеєра працює наступним чином. Кулачок 1, що за допомогою зубчастого механізму 6 обертається навколо своєї осі, через ролик 2 передає рух коромислу 3 з мотилем. Подальше цей рух перетворюється у рух штанги 4 та зворотно-поступальний рух риштака 5. Позитивний ефект полягає у забезпеченні максимальної продуктивності конвеєра. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Привод конвеєра, що коливається, який містить корпус, зубчастий механізм і виконавчий механізм для перетворення обертального руху його ведучої ланки у зворотно-поступальний рух риштака, який відрізняється тим, що ведуча ланка виконавчого механізму виконана у вигляді кулачка з роликовим коромислом та геометричним замиканням. 1 UA 94959 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
