Вогнепальна зброя з амортизацією віддачі

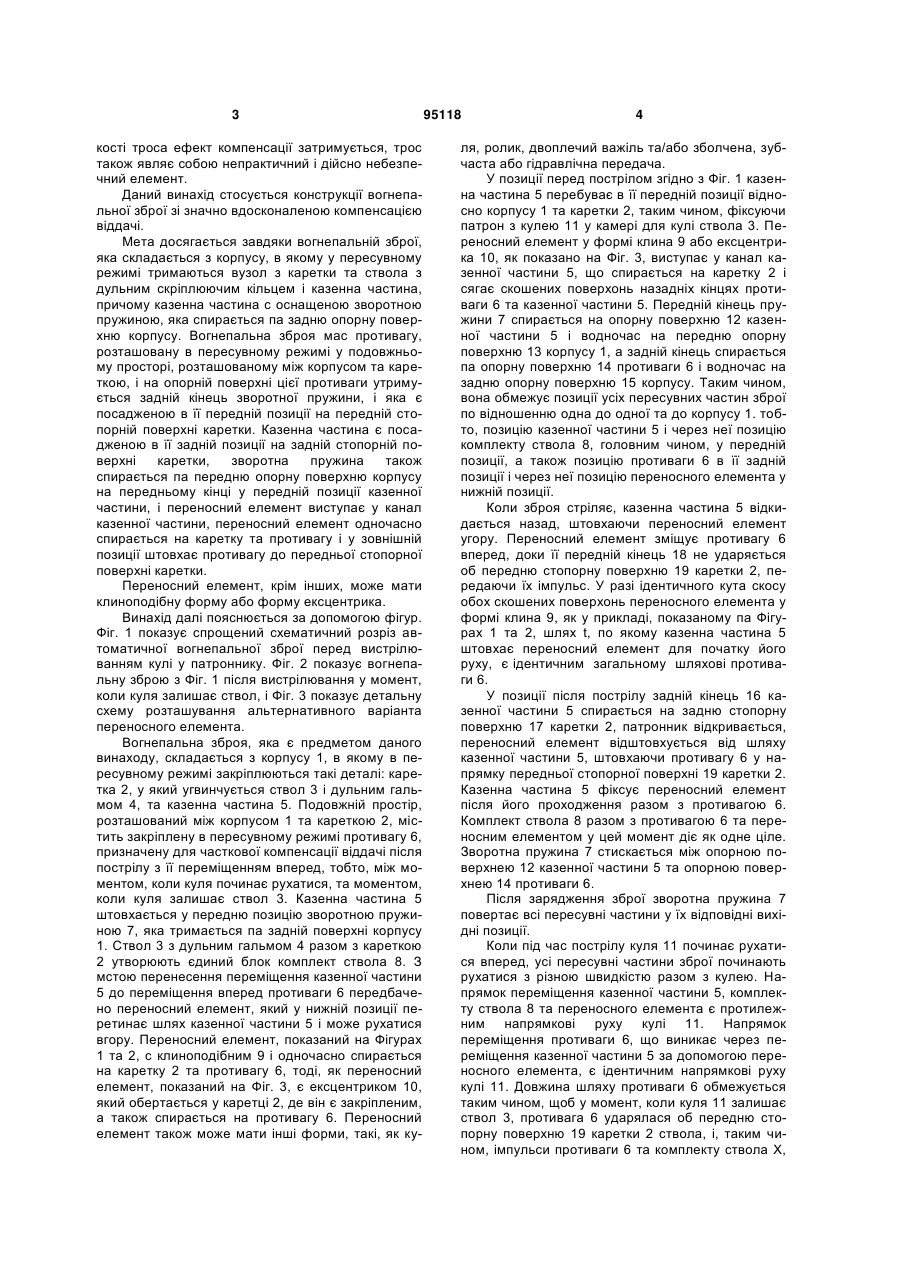

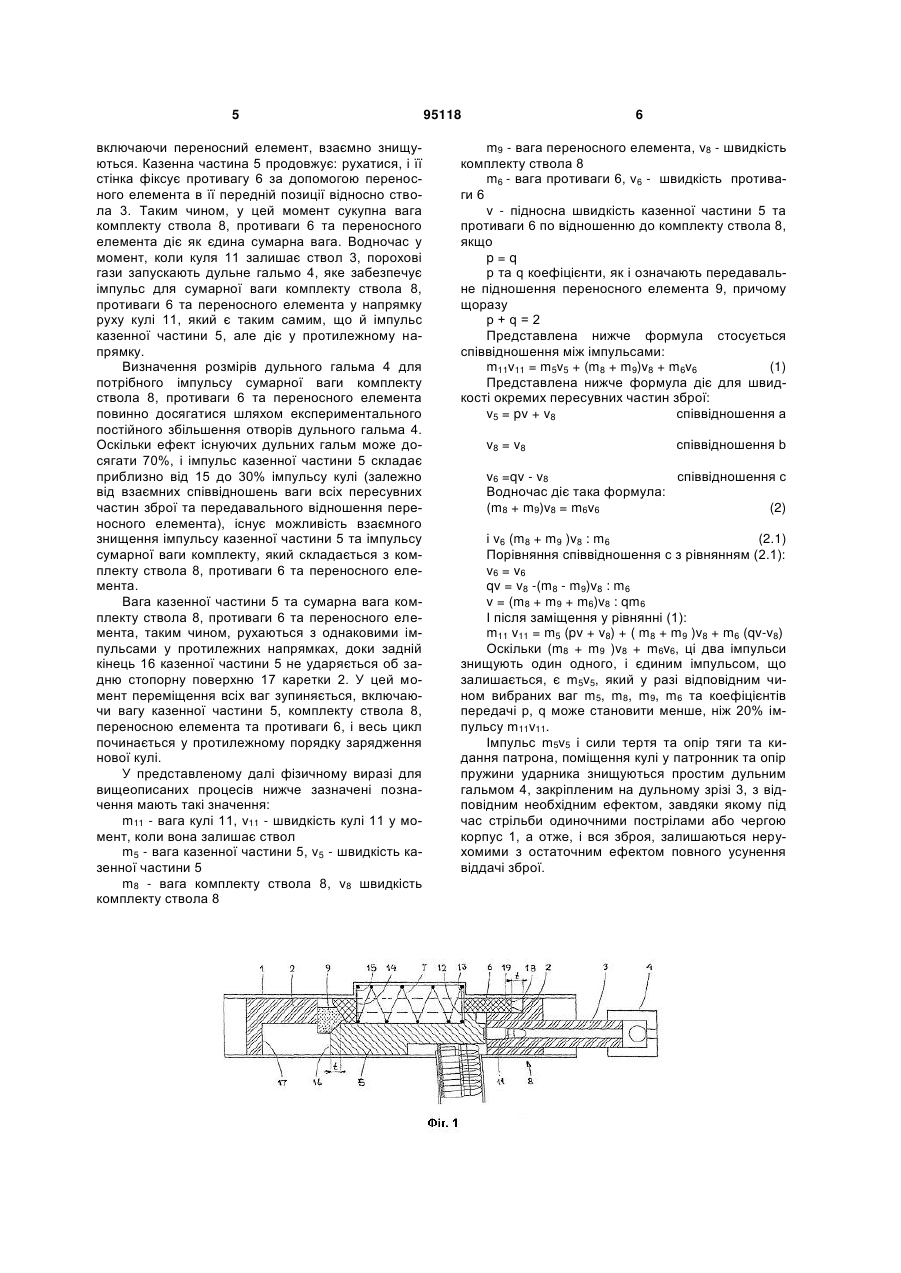

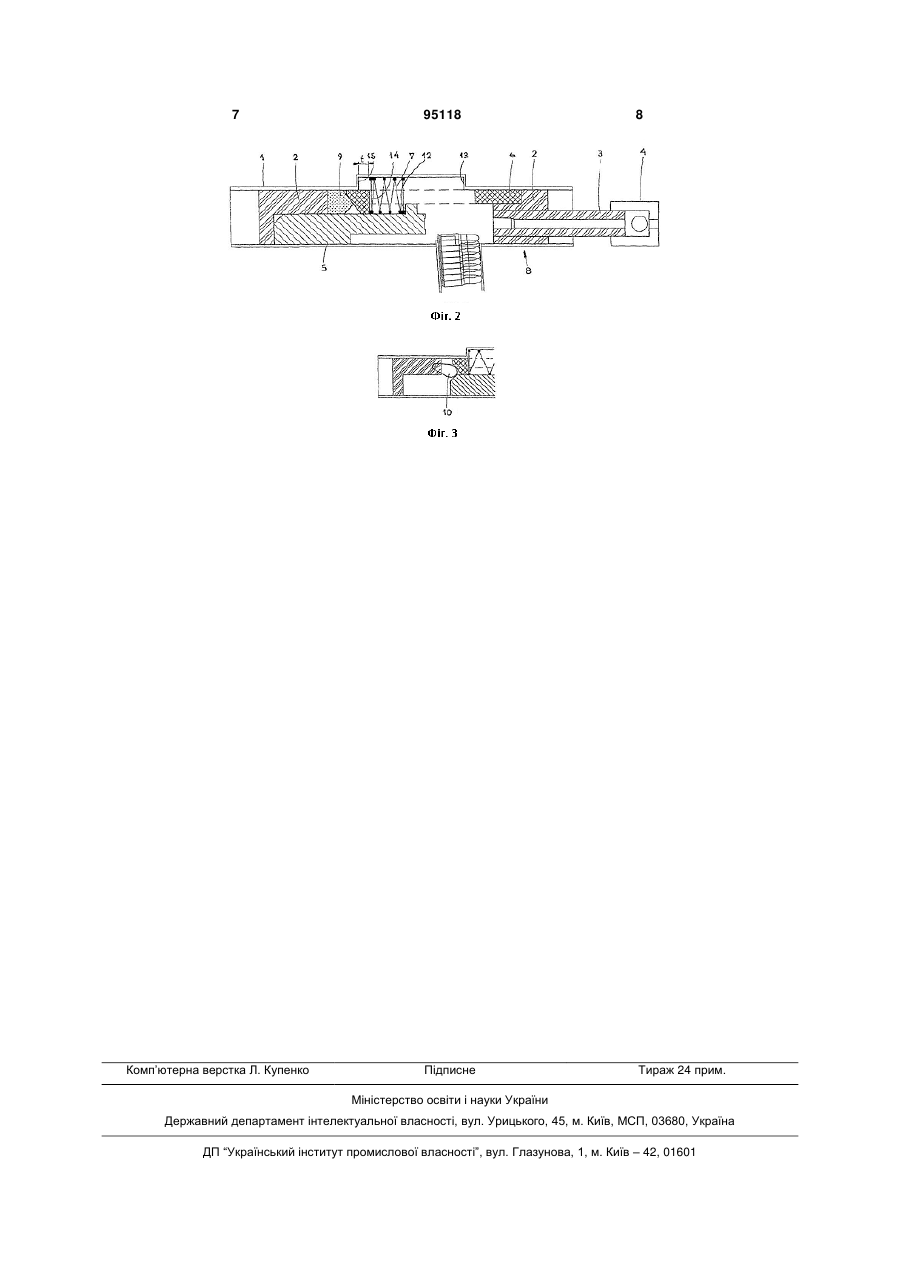

1. Вогнепальна зброя, яка складається з корпусу, в якому у пересувному режимі тримаються вузол з каретки та ствола з дульним скріплюючим кільцем і казенна частина, причому казенна частина є оснащеною зворотною пружиною, яка спирається на задню опорну поверхню корпусу, яка відрізняється тим, що противага (6) у пересувному режимі розташовується у подовжньому просторі, розташованому між корпусом (1) та кареткою (2), і C2 2 (19) 1 3 кості троса ефект компенсації затримується, трос також являє собою непрактичний і дійсно небезпечний елемент. Даний винахід стосується конструкції вогнепальної зброї зі значно вдосконаленою компенсацією віддачі. Мета досягається завдяки вогнепальній зброї, яка складається з корпусу, в якому у пересувному режимі тримаються вузол з каретки та ствола з дульним скріплюючим кільцем і казенна частина, причому казенна частина с оснащеною зворотною пружиною, яка спирається па задню опорну поверхню корпусу. Вогнепальна зброя мас противагу, розташовану в пересувному режимі у подовжньому просторі, розташованому між корпусом та кареткою, і на опорній поверхні цієї противаги утримується задній кінець зворотної пружини, і яка є посадженою в її передній позиції на передній стопорній поверхні каретки. Казенна частина є посадженою в її задній позиції на задній стопорній поверхні каретки, зворотна пружина також спирається па передню опорну поверхню корпусу на передньому кінці у передній позиції казенної частини, і переносний елемент виступає у канал казенної частини, переносний елемент одночасно спирається на каретку та противагу і у зовнішній позиції штовхає противагу до передньої стопорної поверхні каретки. Переносний елемент, крім інших, може мати клиноподібну форму або форму ексцентрика. Винахід далі пояснюється за допомогою фігур. Фіг. 1 показує спрощений схематичний розріз автоматичної вогнепальної зброї перед вистрілюванням кулі у патроннику. Фіг. 2 показує вогнепальну зброю з Фіг. 1 після вистрілювання у момент, коли куля залишає ствол, і Фіг. 3 показує детальну схему розташування альтернативного варіанта переносного елемента. Вогнепальна зброя, яка є предметом даного винаходу, складається з корпусу 1, в якому в пересувному режимі закріплюються такі деталі: каретка 2, у який угвинчується ствол 3 і дульним гальмом 4, та казенна частина 5. Подовжній простір, розташований між корпусом 1 та кареткою 2, містить закріплену в пересувному режимі противагу 6, призначену для часткової компенсації віддачі після пострілу з її переміщенням вперед, тобто, між моментом, коли куля починає рухатися, та моментом, коли куля залишає ствол 3. Казенна частина 5 штовхається у передню позицію зворотною пружиною 7, яка тримається па задній поверхні корпусу 1. Ствол 3 з дульним гальмом 4 разом з кареткою 2 утворюють єдиний блок комплект ствола 8. З мстою перенесення переміщення казенної частини 5 до переміщення вперед противаги 6 передбачено переносний елемент, який у нижній позиції перетинає шлях казенної частини 5 і може рухатися вгору. Переносний елемент, показаний на Фігурах 1 та 2, с клиноподібним 9 і одночасно спирається на каретку 2 та противагу 6, тоді, як переносний елемент, показаний на Фіг. 3, є ексцентриком 10, який обертається у каретці 2, де він є закріпленим, а також спирається на противагу 6. Переносний елемент також може мати інші форми, такі, як ку 95118 4 ля, ролик, двоплечий важіль та/або зболчена, зубчаста або гідравлічна передача. У позиції перед пострілом згідно з Фіг. 1 казенна частина 5 перебуває в її передній позиції відносно корпусу 1 та каретки 2, таким чином, фіксуючи патрон з кулею 11 у камері для кулі ствола 3. Переносний елемент у формі клина 9 або ексцентрика 10, як показано на Фіг. 3, виступає у канал казенної частини 5, що спирається на каретку 2 і сягає скошених поверхонь назадніх кінцях противаги 6 та казенної частини 5. Передній кінець пружини 7 спирається на опорну поверхню 12 казенної частини 5 і водночас на передню опорну поверхню 13 корпусу 1, а задній кінець спирається па опорну поверхню 14 противаги 6 і водночас на задню опорну поверхню 15 корпусу. Таким чином, вона обмежує позиції усіх пересувних частин зброї по відношенню одна до одної та до корпусу 1. тобто, позицію казенної частини 5 і через неї позицію комплекту ствола 8, головним чином, у передній позиції, а також позицію противаги 6 в її задній позиції і через неї позицію переносного елемента у нижній позиції. Коли зброя стріляє, казенна частина 5 відкидається назад, штовхаючи переносний елемент угору. Переносний елемент зміщує противагу 6 вперед, доки її передній кінець 18 не ударяється об передню стопорну поверхню 19 каретки 2, передаючи їх імпульс. У разі ідентичного кута скосу обох скошених поверхонь переносного елемента у формі клина 9, як у прикладі, показаному па Фігурах 1 та 2, шлях t, по якому казенна частина 5 штовхає переносний елемент для початку його руху, є ідентичним загальному шляхові противаги 6. У позиції після пострілу задній кінець 16 казенної частини 5 спирається на задню стопорну поверхню 17 каретки 2, патронник відкривається, переносний елемент відштовхується від шляху казенної частини 5, штовхаючи противагу 6 у напрямку передньої стопорної поверхні 19 каретки 2. Казенна частина 5 фіксує переносний елемент після його проходження разом з противагою 6. Комплект ствола 8 разом з противагою 6 та переносним елементом у цей момент діє як одне ціле. Зворотна пружина 7 стискається між опорною поверхнею 12 казенної частини 5 та опорною поверхнею 14 противаги 6. Після зарядження зброї зворотна пружина 7 повертає всі пересувні частини у їх відповідні вихідні позиції. Коли під час пострілу куля 11 починає рухатися вперед, усі пересувні частини зброї починають рухатися з різною швидкістю разом з кулею. Напрямок переміщення казенної частини 5, комплекту ствола 8 та переносного елемента є протилежним напрямкові руху кулі 11. Напрямок переміщення противаги 6, що виникає через переміщення казенної частини 5 за допомогою переносного елемента, є ідентичним напрямкові руху кулі 11. Довжина шляху противаги 6 обмежується таким чином, щоб у момент, коли куля 11 залишає ствол 3, противага 6 ударялася об передню стопорну поверхню 19 каретки 2 ствола, і, таким чином, імпульси противаги 6 та комплекту ствола X, 5 включаючи переносний елемент, взаємно знищуються. Казенна частина 5 продовжує: рухатися, і її стінка фіксує противагу 6 за допомогою переносного елемента в її передній позиції відносно ствола 3. Таким чином, у цей момент сукупна вага комплекту ствола 8, противаги 6 та переносного елемента діє як єдина сумарна вага. Водночас у момент, коли куля 11 залишає ствол 3, порохові гази запускають дульне гальмо 4, яке забезпечує імпульс для сумарної ваги комплекту ствола 8, противаги 6 та переносного елемента у напрямку руху кулі 11, який є таким самим, що й імпульс казенної частини 5, але діє у протилежному напрямку. Визначення розмірів дульного гальма 4 для потрібного імпульсу сумарної ваги комплекту ствола 8, противаги 6 та переносного елемента повинно досягатися шляхом експериментального постійного збільшення отворів дульного гальма 4. Оскільки ефект існуючих дульних гальм може досягати 70%, і імпульс казенної частини 5 складає приблизно від 15 до 30% імпульсу кулі (залежно від взаємних співвідношень ваги всіх пересувних частин зброї та передавального відношення переносного елемента), існує можливість взаємного знищення імпульсу казенної частини 5 та імпульсу сумарної ваги комплекту, який складається з комплекту ствола 8, противаги 6 та переносного елемента. Вага казенної частини 5 та сумарна вага комплекту ствола 8, противаги 6 та переносного елемента, таким чином, рухаються з однаковими імпульсами у протилежних напрямках, доки задній кінець 16 казенної частини 5 не ударяється об задню стопорну поверхню 17 каретки 2. У цей момент переміщення всіх ваг зупиняється, включаючи вагу казенної частини 5, комплекту ствола 8, переносною елемента та противаги 6, і весь цикл починається у протилежному порядку зарядження нової кулі. У представленому далі фізичному виразі для вищеописаних процесів нижче зазначені позначення мають такі значення: m11 - вага кулі 11, v11 - швидкість кулі 11 у момент, коли вона залишає ствол m5 - вага казенної частини 5, v5 - швидкість казенної частини 5 m8 - вага комплекту ствола 8, v8 швидкість комплекту ствола 8 95118 6 m9 - вага переносного елемента, v8 - швидкість комплекту ствола 8 m6 - вага противаги 6, v6 - швидкість противаги 6 v - підносна швидкість казенної частини 5 та противаги 6 по відношенню до комплекту ствола 8, якщо p=q p та q коефіцієнти, як і означають передавальне підношення переносного елемента 9, причому щоразу р+q=2 Представлена нижче формула стосується співвідношення між імпульсами: m11v11 = m5v5 + (m8 + m9)v8 + m6v6 (1) Представлена нижче формула діє для швидкості окремих пересувних частин зброї: v5 = pv + v8 співвідношення а v8 = v8 співвідношення b v6 =qv - v8 співвідношення с Водночас діє така формула: (m8 + m9)v8 = m6v6 (2) і v6 (m8 + m9 )v8 : m6 (2.1) Порівняння співвідношення с з рівнянням (2.1): v6 = v6 qv = v8 -(m8 - m9)v8 : m6 v = (m8 + m9 + m6)v8 : qm6 І після заміщення у рівнянні (1): m11 v11 = m5 (pv + v8) + ( m8 + m9 )v8 + m6 (qv-v8) Оскільки (m8 + m9 )v8 + m6v6, ці два імпульси знищують один одного, і єдиним імпульсом, що залишається, є m5v5, який у разі відповідним чином вибраних ваг m5, m8, m9, m6 та коефіцієнтів передачі р, q може становити менше, ніж 20% імпульсу m11v11. Імпульс m5v5 і сили тертя та опір тяги та кидання патрона, поміщення кулі у патронник та опір пружини ударника знищуються простим дульним гальмом 4, закріпленим на дульному зрізі 3, з відповідним необхідним ефектом, завдяки якому під час стрільби одиночними пострілами або чергою корпус 1, а отже, і вся зброя, залишаються нерухомими з остаточним ефектом повного усунення віддачі зброї. 7 Комп’ютерна верстка Л. Купенко 95118 8 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
