Комбінований подрібнювач післяжнивних решток грубостеблових культур

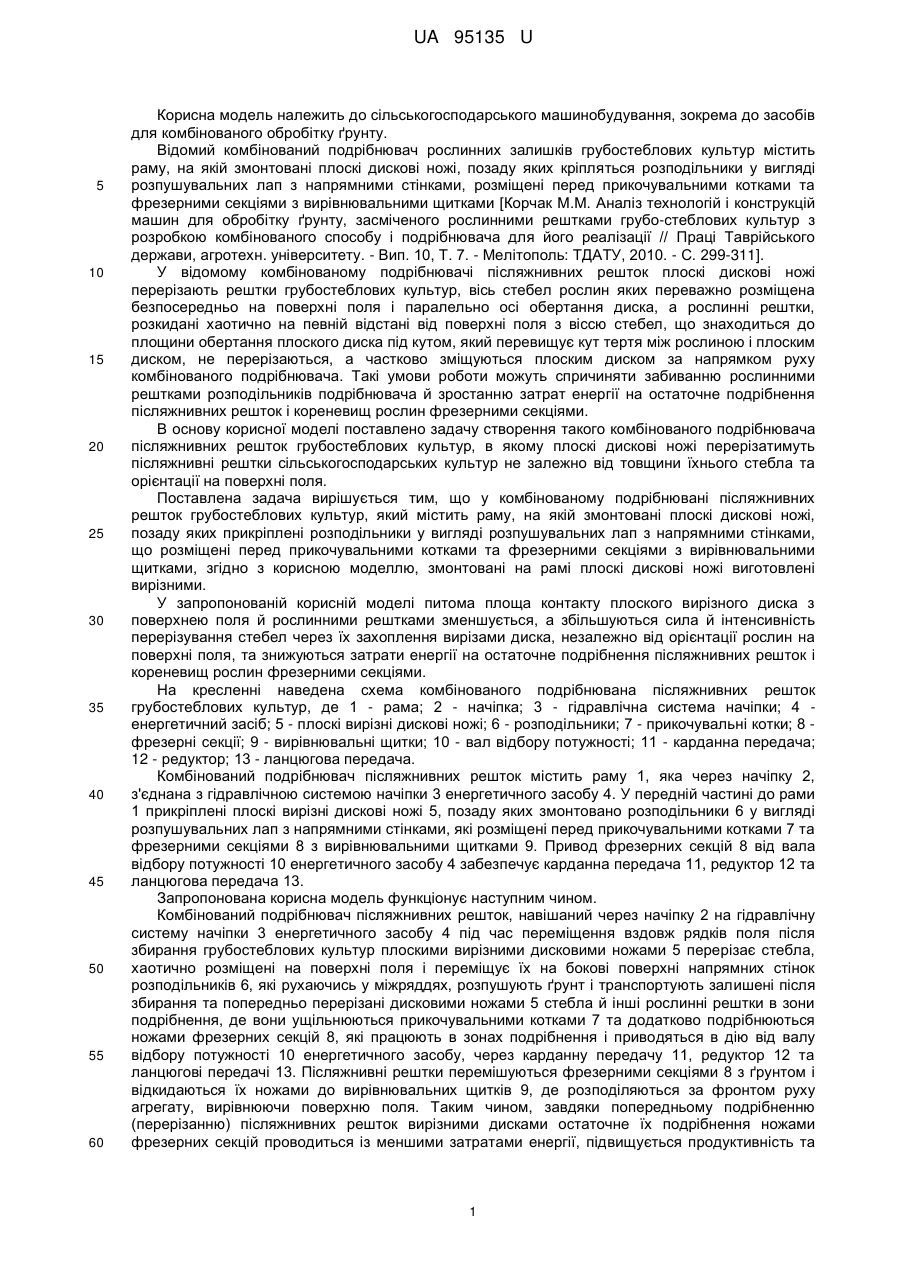

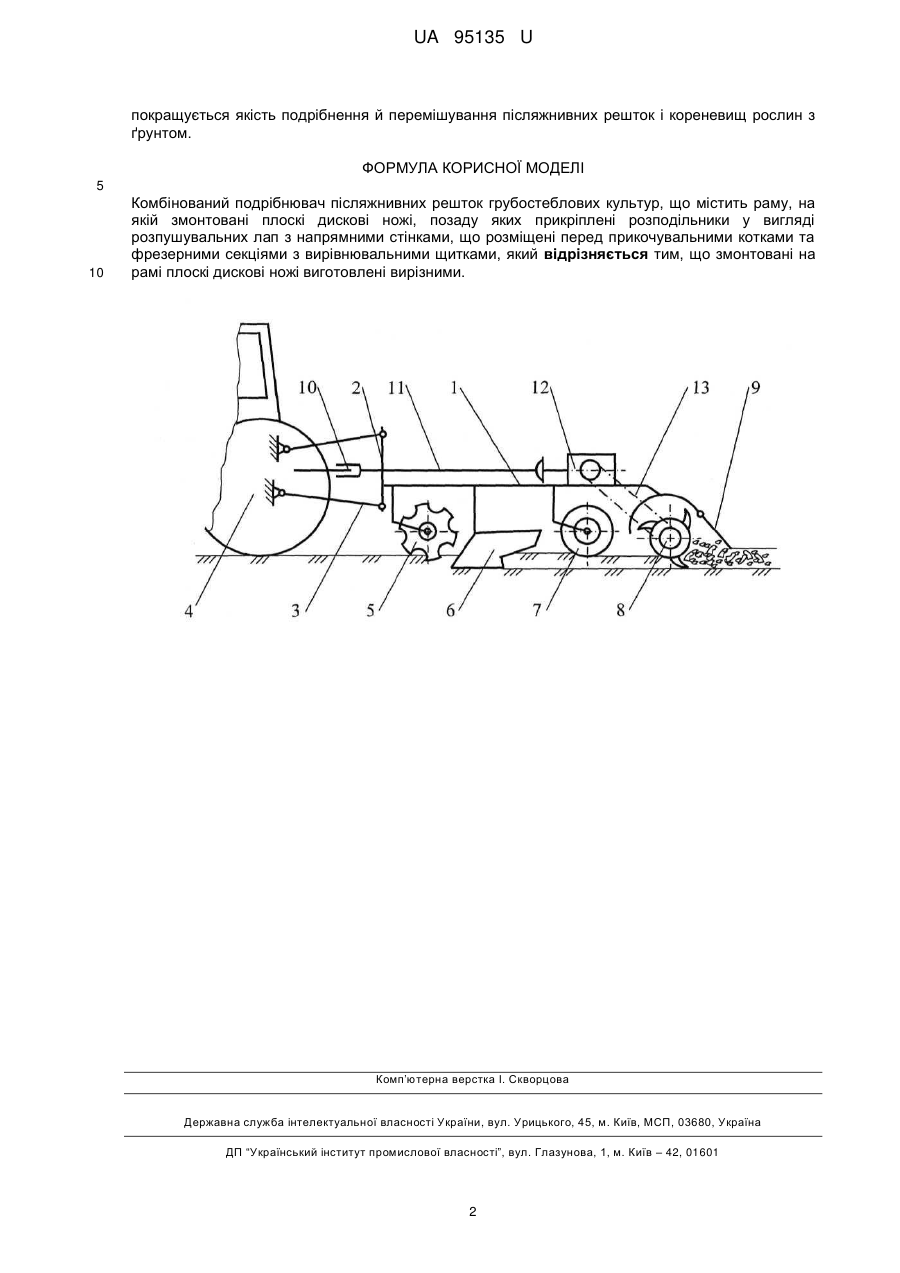

Реферат: Комбінований подрібнювач післяжнивних решток грубостеблових культур містить раму, на якій змонтовані плоскі дискові ножі. Позаду ножів прикріплені розподільники у вигляді розпушувальних лап з напрямними стінками, що розміщені перед прикочувальними котками та фрезерними секціями з вирівнювальними щитками. Змонтовані на рамі плоскі дискові ножі виготовлені вирізними. UA 95135 U (54) КОМБІНОВАНИЙ ПОДРІБНЮВАЧ ПІСЛЯЖНИВНИХ РЕШТОК ГРУБОСТЕБЛОВИХ КУЛЬТУР UA 95135 U UA 95135 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, зокрема до засобів для комбінованого обробітку ґрунту. Відомий комбінований подрібнювач рослинних залишків грубостеблових культур містить раму, на якій змонтовані плоскі дискові ножі, позаду яких кріпляться розподільники у вигляді розпушувальних лап з напрямними стінками, розміщені перед прикочувальними котками та фрезерними секціями з вирівнювальними щитками [Корчак М.М. Аналіз технологій і конструкцій машин для обробітку ґрунту, засміченого рослинними рештками грубо-стеблових культур з розробкою комбінованого способу і подрібнювача для його реалізації // Праці Таврійського держави, агротехн. університету. - Вип. 10, Т. 7. - Мелітополь: ТДАТУ, 2010. - С. 299-311]. У відомому комбінованому подрібнювачі післяжнивних решток плоскі дискові ножі перерізають рештки грубостеблових культур, вісь стебел рослин яких переважно розміщена безпосередньо на поверхні поля і паралельно осі обертання диска, а рослинні рештки, розкидані хаотично на певній відстані від поверхні поля з віссю стебел, що знаходиться до площини обертання плоского диска під кутом, який перевищує кут тертя між рослиною і плоским диском, не перерізаються, а частково зміщуються плоским диском за напрямком руху комбінованого подрібнювача. Такі умови роботи можуть спричиняти забиванню рослинними рештками розподільників подрібнювача й зростанню затрат енергії на остаточне подрібнення післяжнивних решток і кореневищ рослин фрезерними секціями. В основу корисної моделі поставлено задачу створення такого комбінованого подрібнювача післяжнивних решток грубостеблових культур, в якому плоскі дискові ножі перерізатимуть післяжнивні рештки сільськогосподарських культур не залежно від товщини їхнього стебла та орієнтації на поверхні поля. Поставлена задача вирішується тим, що у комбінованому подрібнювані післяжнивних решток грубостеблових культур, який містить раму, на якій змонтовані плоскі дискові ножі, позаду яких прикріплені розподільники у вигляді розпушувальних лап з напрямними стінками, що розміщені перед прикочувальними котками та фрезерними секціями з вирівнювальними щитками, згідно з корисною моделлю, змонтовані на рамі плоскі дискові ножі виготовлені вирізними. У запропонованій корисній моделі питома площа контакту плоского вирізного диска з поверхнею поля й рослинними рештками зменшується, а збільшуються сила й інтенсивність перерізування стебел через їх захоплення вирізами диска, незалежно від орієнтації рослин на поверхні поля, та знижуються затрати енергії на остаточне подрібнення післяжнивних решток і кореневищ рослин фрезерними секціями. На кресленні наведена схема комбінованого подрібнювана післяжнивних решток грубостеблових культур, де 1 - рама; 2 - начіпка; 3 - гідравлічна система начіпки; 4 енергетичний засіб; 5 - плоскі вирізні дискові ножі; 6 - розподільники; 7 - прикочувальні котки; 8 фрезерні секції; 9 - вирівнювальні щитки; 10 - вал відбору потужності; 11 - карданна передача; 12 - редуктор; 13 - ланцюгова передача. Комбінований подрібнювач післяжнивних решток містить раму 1, яка через начіпку 2, з'єднана з гідравлічною системою начіпки 3 енергетичного засобу 4. У передній частині до рами 1 прикріплені плоскі вирізні дискові ножі 5, позаду яких змонтовано розподільники 6 у вигляді розпушувальних лап з напрямними стінками, які розміщені перед прикочувальними котками 7 та фрезерними секціями 8 з вирівнювальними щитками 9. Привод фрезерних секцій 8 від вала відбору потужності 10 енергетичного засобу 4 забезпечує карданна передача 11, редуктор 12 та ланцюгова передача 13. Запропонована корисна модель функціонує наступним чином. Комбінований подрібнювач післяжнивних решток, навішаний через начіпку 2 на гідравлічну систему начіпки 3 енергетичного засобу 4 під час переміщення вздовж рядків поля після збирання грубостеблових культур плоскими вирізними дисковими ножами 5 перерізає стебла, хаотично розміщені на поверхні поля і переміщує їх на боковіповерхні напрямних стінок розподільників 6, які рухаючись у міжряддях, розпушують ґрунт і транспортують залишені після збирання та попередньо перерізані дисковими ножами 5 стебла й інші рослинні рештки в зони подрібнення, де вони ущільнюються прикочувальними котками 7 та додатково подрібнюються ножами фрезерних секцій 8, які працюють в зонах подрібнення і приводяться в дію від валу відбору потужності 10 енергетичного засобу, через карданну передачу 11, редуктор 12 та ланцюгові передачі 13. Післяжнивні рештки перемішуються фрезерними секціями 8 з ґрунтом і відкидаються їх ножами до вирівнювальних щитків 9, де розподіляються за фронтом руху агрегату, вирівнюючи поверхню поля. Таким чином, завдяки попередньому подрібненню (перерізанню) післяжнивних решток вирізними дисками остаточне їх подрібнення ножами фрезерних секцій проводиться із меншими затратами енергії, підвищується продуктивність та 1 UA 95135 U покращується якість подрібнення й перемішування післяжнивних решток і кореневищ рослин з ґрунтом. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Комбінований подрібнювач післяжнивних решток грубостеблових культур, що містить раму, на якій змонтовані плоскі дискові ножі, позаду яких прикріплені розподільники у вигляді розпушувальних лап з напрямними стінками, що розміщені перед прикочувальними котками та фрезерними секціями з вирівнювальними щитками, який відрізняється тим, що змонтовані на рамі плоскі дискові ножі виготовлені вирізними. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
