Широкосмуговий світлофільтр

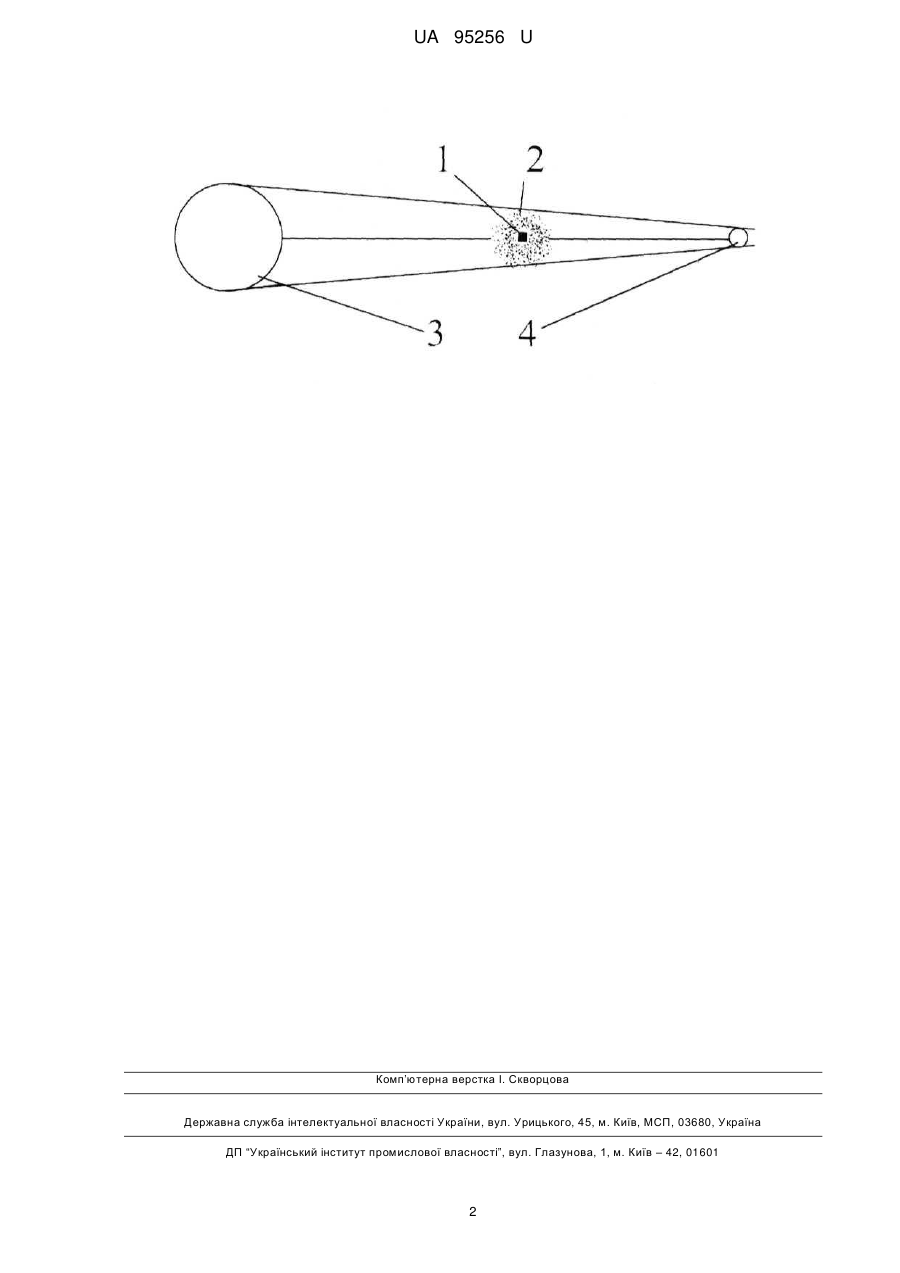

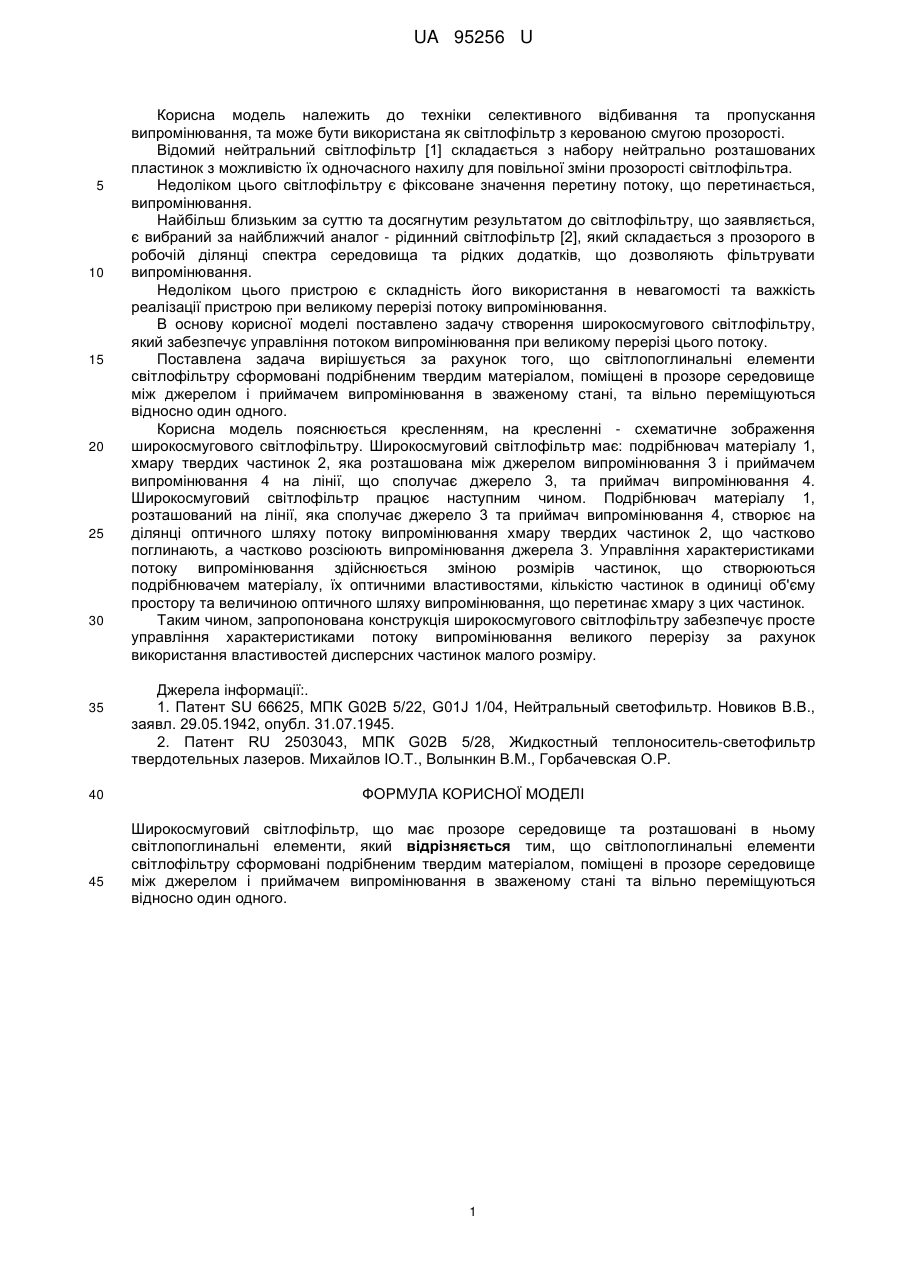

Реферат: UA 95256 U UA 95256 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до техніки селективного відбивання та пропускання випромінювання, та може бути використана як світлофільтр з керованою смугою прозорості. Відомий нейтральний світлофільтр [1] складається з набору нейтрально розташованих пластинок з можливістю їх одночасного нахилу для повільної зміни прозорості світлофільтра. Недоліком цього світлофільтру є фіксоване значення перетину потоку, що перетинається, випромінювання. Найбільш близьким за суттю та досягнутим результатом до світлофільтру, що заявляється, є вибраний за найближчий аналог - рідинний світлофільтр [2], який складається з прозорого в робочій ділянці спектра середовища та рідких додатків, що дозволяють фільтрувати випромінювання. Недоліком цього пристрою є складність його використання в невагомості та важкість реалізації пристрою при великому перерізі потоку випромінювання. В основу корисної моделі поставлено задачу створення широкосмугового світлофільтру, який забезпечує управління потоком випромінювання при великому перерізі цього потоку. Поставлена задача вирішується за рахунок того, що світлопоглинальні елементи світлофільтру сформовані подрібненим твердим матеріалом, поміщені в прозоре середовище між джерелом і приймачем випромінювання в зваженому стані, та вільно переміщуються відносно один одного. Корисна модель пояснюється кресленням, на кресленні - схематичне зображення широкосмугового світлофільтру. Широкосмуговий світлофільтр має: подрібнювач матеріалу 1, хмару твердих частинок 2, яка розташована між джерелом випромінювання 3 і приймачем випромінювання 4 на лінії, що сполучає джерело 3, та приймач випромінювання 4. Широкосмуговий світлофільтр працює наступним чином. Подрібнювач матеріалу 1, розташований на лінії, яка сполучає джерело 3 та приймач випромінювання 4, створює на ділянці оптичного шляху потоку випромінювання хмару твердих частинок 2, що частково поглинають, а частково розсіюють випромінювання джерела 3. Управління характеристиками потоку випромінювання здійснюється зміною розмірів частинок, що створюються подрібнювачем матеріалу, їх оптичними властивостями, кількістю частинок в одиниці об'єму простору та величиною оптичного шляху випромінювання, що перетинає хмару з цих частинок. Таким чином, запропонована конструкція широкосмугового світлофільтру забезпечує просте управління характеристиками потоку випромінювання великого перерізу за рахунок використання властивостей дисперсних частинок малого розміру. Джерела інформації:. 1. Патент SU 66625, МПК G02B 5/22, G01J 1/04, Нейтральный светофильтр. Новиков В.В., заявл. 29.05.1942, опубл. 31.07.1945. 2. Патент RU 2503043, МПК G02B 5/28, Жидкостный теплоноситель-светофильтр твердотельных лазеров. Михайлов ΙΟ.Т., Волынкин В.М., Горбачевская О.Р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Широкосмуговий світлофільтр, що має прозоре середовище та розташовані в ньому світлопоглинальні елементи, який відрізняється тим, що світлопоглинальні елементи світлофільтру сформовані подрібненим твердим матеріалом, поміщені в прозоре середовище між джерелом і приймачем випромінювання в зваженому стані та вільно переміщуються відносно один одного. 1 UA 95256 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
