Утилізатор теплоти конденсаційний поверхневий

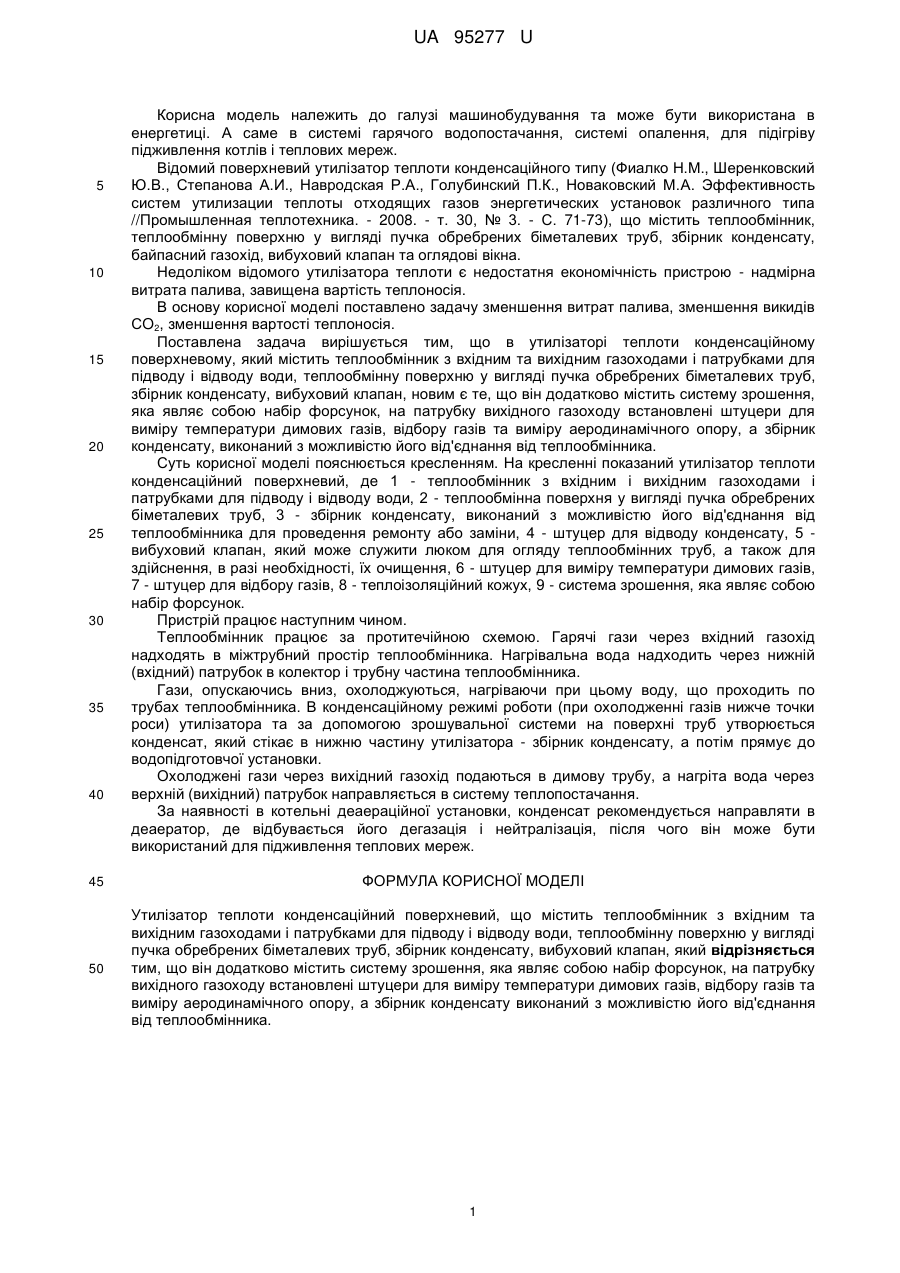

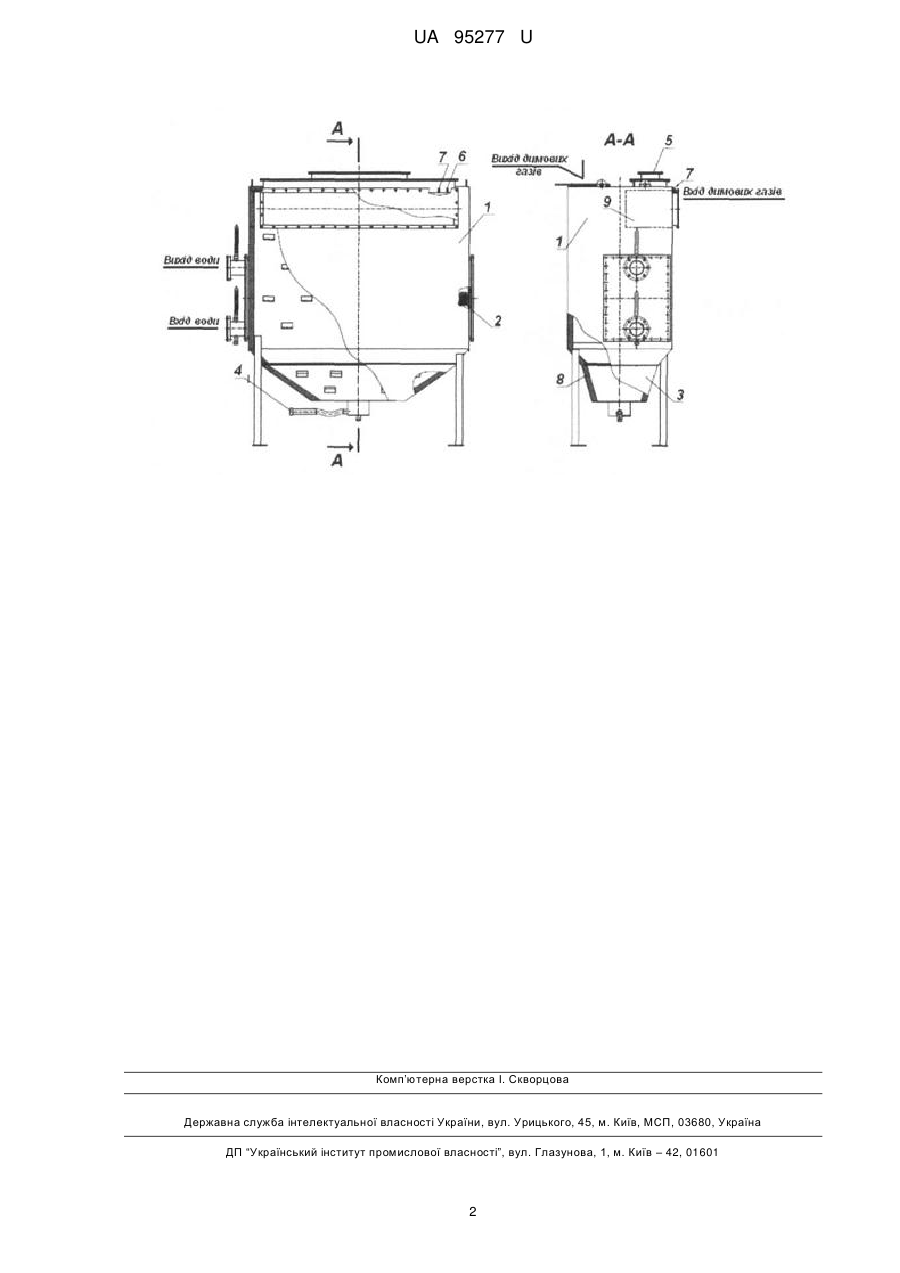

Реферат: Утилізатор теплоти конденсаційний поверхневий містить теплообмінник з вхідним та вихідним газоходами і патрубками для підводу і відводу води, теплообмінну поверхню у вигляді пучка обребрених біметалевих труб, збірник конденсату, вибуховий клапан. Він додатково містить систему зрошення, яка являє собою набір форсунок, на патрубку вихідного газоходу встановлені штуцери для виміру температури димових газів, відбору газів та виміру аеродинамічного опору, а збірник конденсату виконаний з можливістю його від'єднання від теплообмінника. UA 95277 U (54) УТИЛІЗАТОР ТЕПЛОТИ КОНДЕНСАЦІЙНИЙ ПОВЕРХНЕВИЙ UA 95277 U UA 95277 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі машинобудування та може бути використана в енергетиці. А саме в системі гарячого водопостачання, системі опалення, для підігріву підживлення котлів і теплових мереж. Відомий поверхневий утилізатор теплоти конденсаційного типу (Фиалко Н.М., Шеренковский Ю.В., Степанова А.И., Навродская Р.А., Голубинский П.К., Новаковский М.А. Эффективность систем утилизации теплоты отходящих газов энергетических установок различного типа //Промышленная теплотехника. - 2008. - т. 30, № 3. - С. 71-73), що містить теплообмінник, теплообмінну поверхню у вигляді пучка обребрених біметалевих труб, збірник конденсату, байпасний газохід, вибуховий клапан та оглядові вікна. Недоліком відомого утилізатора теплоти є недостатня економічність пристрою - надмірна витрата палива, завищена вартість теплоносія. В основу корисної моделі поставлено задачу зменшення витрат палива, зменшення викидів СO2, зменшення вартості теплоносія. Поставлена задача вирішується тим, що в утилізаторі теплоти конденсаційному поверхневому, який містить теплообмінник з вхідним та вихідним газоходами і патрубками для підводу і відводу води, теплообмінну поверхню у вигляді пучка обребрених біметалевих труб, збірник конденсату, вибуховий клапан, новим є те, що він додатково містить систему зрошення, яка являє собою набір форсунок, на патрубку вихідного газоходу встановлені штуцери для виміру температури димових газів, відбору газів та виміру аеродинамічного опору, а збірник конденсату, виконаний з можливістю його від'єднання від теплообмінника. Суть корисної моделі пояснюється кресленням. На кресленні показаний утилізатор теплоти конденсаційний поверхневий, де 1 - теплообмінник з вхідним і вихідним газоходами і патрубками для підводу і відводу води, 2 - теплообмінна поверхня у вигляді пучка обребрених біметалевих труб, 3 - збірник конденсату, виконаний з можливістю його від'єднання від теплообмінника для проведення ремонту або заміни, 4 - штуцер для відводу конденсату, 5 вибуховий клапан, який може служити люком для огляду теплообмінних труб, а також для здійснення, в разі необхідності, їх очищення, 6 - штуцер для виміру температури димових газів, 7 - штуцер для відбору газів, 8 - теплоізоляційний кожух, 9 - система зрошення, яка являє собою набір форсунок. Пристрій працює наступним чином. Теплообмінник працює за протитечійною схемою. Гарячі гази через вхідний газохід надходять в міжтрубний простір теплообмінника. Нагрівальна вода надходить через нижній (вхідний) патрубок в колектор і трубну частина теплообмінника. Гази, опускаючись вниз, охолоджуються, нагріваючи при цьому воду, що проходить по трубах теплообмінника. В конденсаційному режимі роботи (при охолодженні газів нижче точки роси) утилізатора та за допомогою зрошувальної системи на поверхні труб утворюється конденсат, який стікає в нижню частину утилізатора - збірник конденсату, а потім прямує до водопідготовчої установки. Охолоджені гази через вихідний газохід подаються в димову трубу, а нагріта вода через верхній (вихідний) патрубок направляється в систему теплопостачання. За наявності в котельні деаераційної установки, конденсат рекомендується направляти в деаератор, де відбувається його дегазація і нейтралізація, після чого він може бути використаний для підживлення теплових мереж. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Утилізатор теплоти конденсаційний поверхневий, що містить теплообмінник з вхідним та вихідним газоходами і патрубками для підводу і відводу води, теплообмінну поверхню у вигляді пучка обребрених біметалевих труб, збірник конденсату, вибуховий клапан, який відрізняється тим, що він додатково містить систему зрошення, яка являє собою набір форсунок, на патрубку вихідного газоходу встановлені штуцери для виміру температури димових газів, відбору газів та виміру аеродинамічного опору, а збірник конденсату виконаний з можливістю його від'єднання від теплообмінника. 1 UA 95277 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
