Прес-форма з рухомою проміжною поверхнею

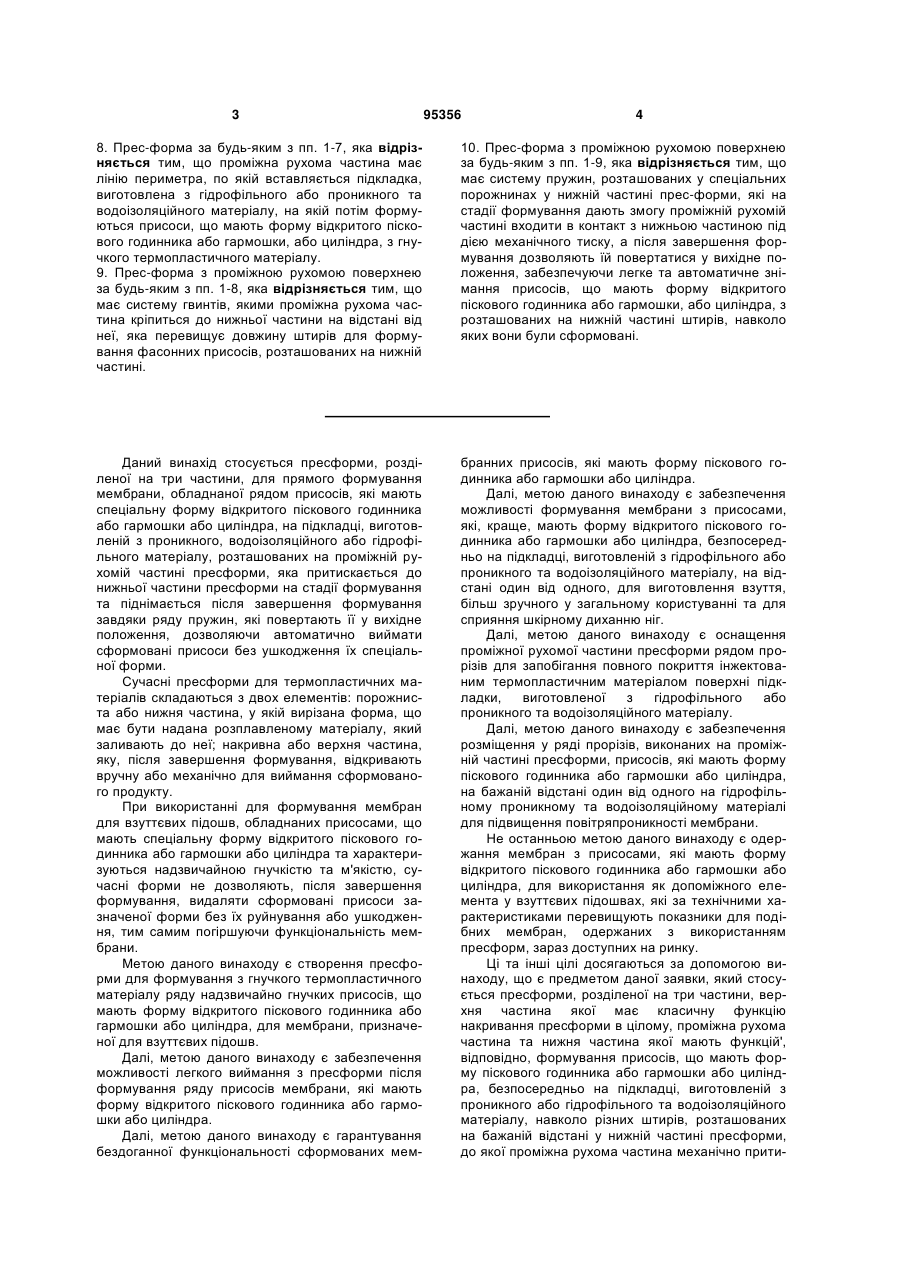

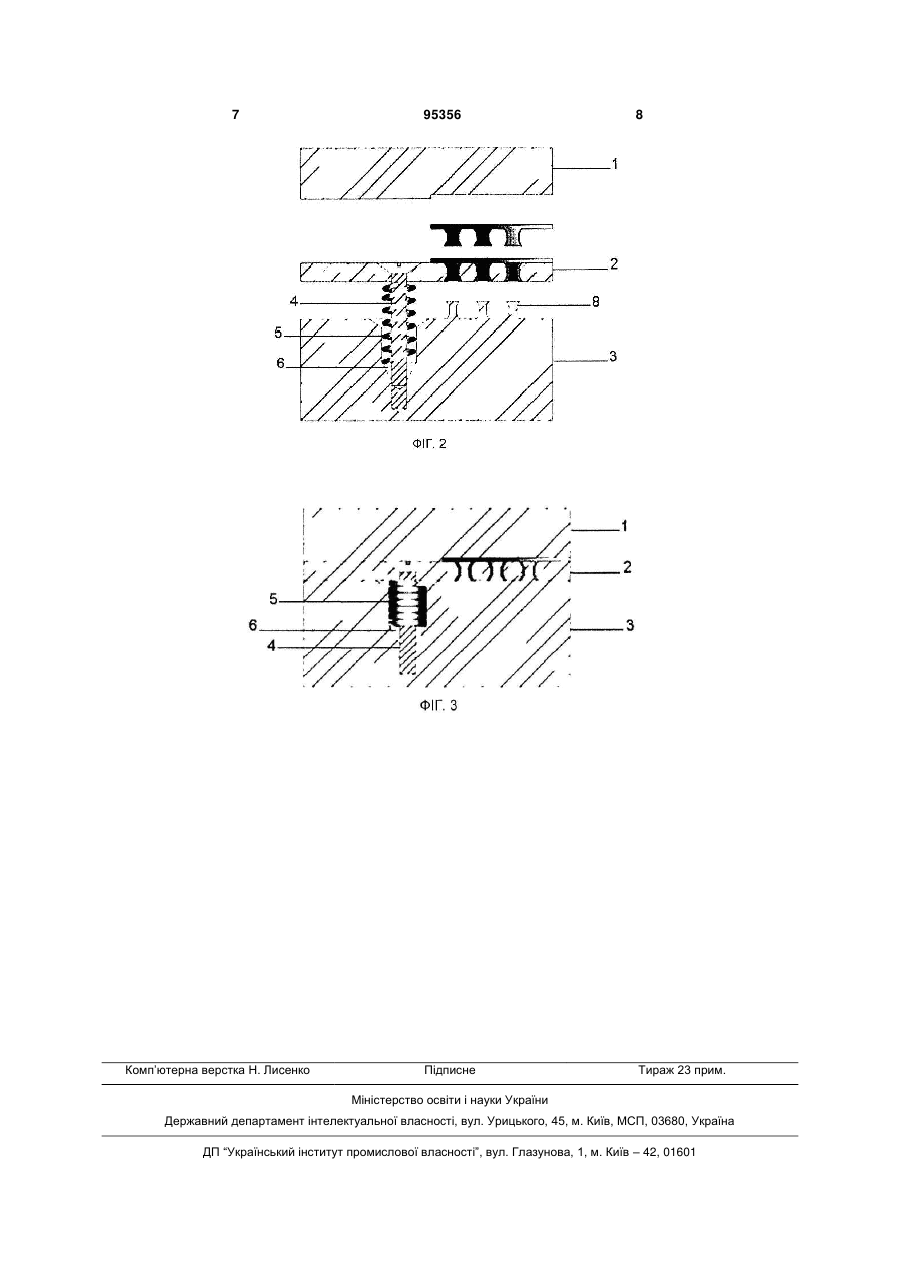

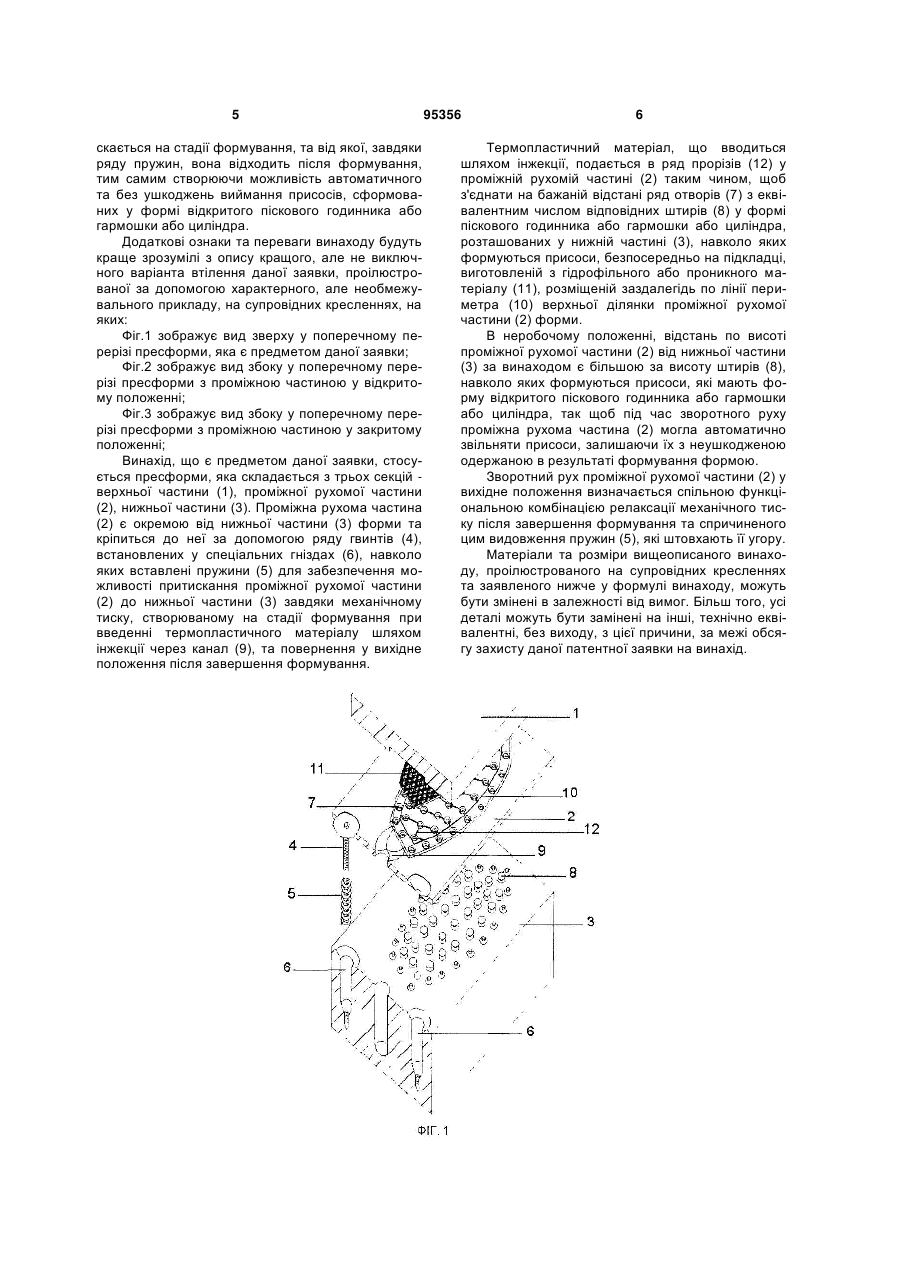

1. Прес-форма з проміжною рухомою поверхнею для прямого формування мембрани, використовуваної як допоміжний елемент для взуттєвих підошв, обладнаної рядом присосів, які, краще, мають спеціальну форму відкритого піскового годинника або гармошки, або циліндра, сформованих на заданій відстані один від одного на підкладці, виготовленій з проникного або гідрофільного та водоізоляційного матеріалу, яка відрізняється тим, що розділена на три частини, верхня частина якої є кришкою прес-форми, проміжна рухома частина якої має функцію прямого формування присосів на попередньо встановленій підкладці, виготовленій з гідрофільного або проникного та водоізоляційного матеріалу, і нижня частина якої має функцію забезпечення форми присосів шляхом формування під тиском, за допомогою проміжної рухомої частини, на розташованих на ній штирях, з яких вони автоматично знімаються в результаті руху угору проміжної рухомої частини, який визначається спільною функціональною комбінацією релаксації механічного тиску зазначеної проміжної рухомої частини прес-форми після завершення формування та її вертикально спрямованої тяги, спричиненої викликаним цим видовженням пружин, якими обладнана форма. 2. Прес-форма з проміжною рухомою поверхнею за п. 1, яка відрізняється тим, що проміжна рухома частина виконана з можливістю вертикального 2 (19) 1 3 95356 4 8. Прес-форма за будь-яким з пп. 1-7, яка відрізняється тим, що проміжна рухома частина має лінію периметра, по якій вставляється підкладка, виготовлена з гідрофільного або проникного та водоізоляційного матеріалу, на якій потім формуються присоси, що мають форму відкритого піскового годинника або гармошки, або циліндра, з гнучкого термопластичного матеріалу. 9. Прес-форма з проміжною рухомою поверхнею за будь-яким з пп. 1-8, яка відрізняється тим, що має систему гвинтів, якими проміжна рухома частина кріпиться до нижньої частини на відстані від неї, яка перевищує довжину штирів для формування фасонних присосів, розташованих на нижній частині. 10. Прес-форма з проміжною рухомою поверхнею за будь-яким з пп. 1-9, яка відрізняється тим, що має систему пружин, розташованих у спеціальних порожнинах у нижній частині прес-форми, які на стадії формування дають змогу проміжній рухомій частині входити в контакт з нижньою частиною під дією механічного тиску, а після завершення формування дозволяють їй повертатися у вихідне положення, забезпечуючи легке та автоматичне знімання присосів, що мають форму відкритого піскового годинника або гармошки, або циліндра, з розташованих на нижній частині штирів, навколо яких вони були сформовані. Даний винахід стосується пресформи, розділеної на три частини, для прямого формування мембрани, обладнаної рядом присосів, які мають спеціальну форму відкритого піскового годинника або гармошки або циліндра, на підкладці, виготовленій з проникного, водоізоляційного або гідрофільного матеріалу, розташованих на проміжній рухомій частині пресформи, яка притискається до нижньої частини пресформи на стадії формування та піднімається після завершення формування завдяки ряду пружин, які повертають її у вихідне положення, дозволяючи автоматично виймати сформовані присоси без ушкодження їх спеціальної форми. Сучасні пресформи для термопластичних матеріалів складаються з двох елементів: порожниста або нижня частина, у якій вирізана форма, що має бути надана розплавленому матеріалу, який заливають до неї; накривна або верхня частина, яку, після завершення формування, відкривають вручну або механічно для виймання сформованого продукту. При використанні для формування мембран для взуттєвих підошв, обладнаних присосами, що мають спеціальну форму відкритого піскового годинника або гармошки або циліндра та характеризуються надзвичайною гнучкістю та м'якістю, сучасні форми не дозволяють, після завершення формування, видаляти сформовані присоси зазначеної форми без їх руйнування або ушкодження, тим самим погіршуючи функціональність мембрани. Метою даного винаходу є створення пресформи для формування з гнучкого термопластичного матеріалу ряду надзвичайно гнучких присосів, що мають форму відкритого піскового годинника або гармошки або циліндра, для мембрани, призначеної для взуттєвих підошв. Далі, метою даного винаходу є забезпечення можливості легкого виймання з пресформи після формування ряду присосів мембрани, які мають форму відкритого піскового годинника або гармошки або циліндра. Далі, метою даного винаходу є гарантування бездоганної функціональності сформованих мем бранних присосів, які мають форму піскового годинника або гармошки або циліндра. Далі, метою даного винаходу є забезпечення можливості формування мембрани з присосами, які, краще, мають форму відкритого піскового годинника або гармошки або циліндра, безпосередньо на підкладці, виготовленій з гідрофільного або проникного та водоізоляційного матеріалу, на відстані один від одного, для виготовлення взуття, більш зручного у загальному користуванні та для сприяння шкірному диханню ніг. Далі, метою даного винаходу є оснащення проміжної рухомої частини пресформи рядом прорізів для запобігання повного покриття інжектованим термопластичним матеріалом поверхні підкладки, виготовленої з гідрофільного або проникного та водоізоляційного матеріалу. Далі, метою даного винаходу є забезпечення розміщення у ряді прорізів, виконаних на проміжній частині пресформи, присосів, які мають форму піскового годинника або гармошки або циліндра, на бажаній відстані один від одного на гідрофільному проникному та водоізоляційному матеріалі для підвищення повітряпроникності мембрани. Не останньою метою даного винаходу є одержання мембран з присосами, які мають форму відкритого піскового годинника або гармошки або циліндра, для використання як допоміжного елемента у взуттєвих підошвах, які за технічними характеристиками перевищують показники для подібних мембран, одержаних з використанням пресформ, зараз доступних на ринку. Ці та інші цілі досягаються за допомогою винаходу, що є предметом даної заявки, який стосується пресформи, розділеної на три частини, верхня частина якої має класичну функцію накривання пресформи в цілому, проміжна рухома частина та нижня частина якої мають функцій', відповідно, формування присосів, що мають форму піскового годинника або гармошки або циліндра, безпосередньо на підкладці, виготовленій з проникного або гідрофільного та водоізоляційного матеріалу, навколо різних штирів, розташованих на бажаній відстані у нижній частині пресформи, до якої проміжна рухома частина механічно прити 5 скається на стадії формування, та від якої, завдяки ряду пружин, вона відходить після формування, тим самим створюючи можливість автоматичного та без ушкоджень виймання присосів, сформованих у формі відкритого піскового годинника або гармошки або циліндра. Додаткові ознаки та переваги винаходу будуть краще зрозумілі з опису кращого, але не виключного варіанта втілення даної заявки, проілюстрованої за допомогою характерного, але необмежувального прикладу, на супровідних кресленнях, на яких: Фіг.1 зображує вид зверху у поперечному перерізі пресформи, яка є предметом даної заявки; Фіг.2 зображує вид збоку у поперечному перерізі пресформи з проміжною частиною у відкритому положенні; Фіг.3 зображує вид збоку у поперечному перерізі пресформи з проміжною частиною у закритому положенні; Винахід, що є предметом даної заявки, стосується пресформи, яка складається з трьох секцій верхньої частини (1), проміжної рухомої частини (2), нижньої частини (3). Проміжна рухома частина (2) є окремою від нижньої частини (3) форми та кріпиться до неї за допомогою ряду гвинтів (4), встановлених у спеціальних гніздах (6), навколо яких вставлені пружини (5) для забезпечення можливості притискання проміжної рухомої частини (2) до нижньої частини (3) завдяки механічному тиску, створюваному на стадії формування при введенні термопластичного матеріалу шляхом інжекції через канал (9), та повернення у вихідне положення після завершення формування. 95356 6 Термопластичний матеріал, що вводиться шляхом інжекції, подається в ряд прорізів (12) у проміжній рухомій частині (2) таким чином, щоб з'єднати на бажаній відстані ряд отворів (7) з еквівалентним числом відповідних штирів (8) у формі піскового годинника або гармошки або циліндра, розташованих у нижній частині (3), навколо яких формуються присоси, безпосередньо на підкладці, виготовленій з гідрофільного або проникного матеріалу (11), розміщеній заздалегідь по лінії периметра (10) верхньої ділянки проміжної рухомої частини (2) форми. В неробочому положенні, відстань по висоті проміжної рухомої частини (2) від нижньої частини (3) за винаходом є більшою за висоту штирів (8), навколо яких формуються присоси, які мають форму відкритого піскового годинника або гармошки або циліндра, так щоб під час зворотного руху проміжна рухома частина (2) могла автоматично звільняти присоси, залишаючи їх з неушкодженою одержаною в результаті формування формою. Зворотний рух проміжної рухомої частини (2) у вихідне положення визначається спільною функціональною комбінацією релаксації механічного тиску після завершення формування та спричиненого цим видовження пружин (5), які штовхають її угору. Матеріали та розміри вищеописаного винаходу, проілюстрованого на супровідних кресленнях та заявленого нижче у формулі винаходу, можуть бути змінені в залежності від вимог. Більш того, усі деталі можуть бути замінені на інші, технічно еквівалентні, без виходу, з цієї причини, за межі обсягу захисту даної патентної заявки на винахід. 7 Комп’ютерна верстка Н. Лиcенко 95356 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
