Прес-форма для лиття під тиском полімерних виробів із піднутренням
Номер патенту: 9037
Опубліковано: 15.09.2005
Автори: Карлов Євген Анатолійович, Васенко Світлана Євгенівна
Формула / Реферат
1. Прес-форма для виготовлення полімерних виробів із піднутренням, що містить рухому й нерухому частини, матрицю, пуансон, всередині якого рухається повзунок з формуючими знаками, яка відрізняється тим, що повзунок, який виводить із піднутрення формуючі знаки, має Т-подібний паз, розташований під гострим кутом до площини роз'єднання, і жорстко зв'язаний тягою з повзуном.

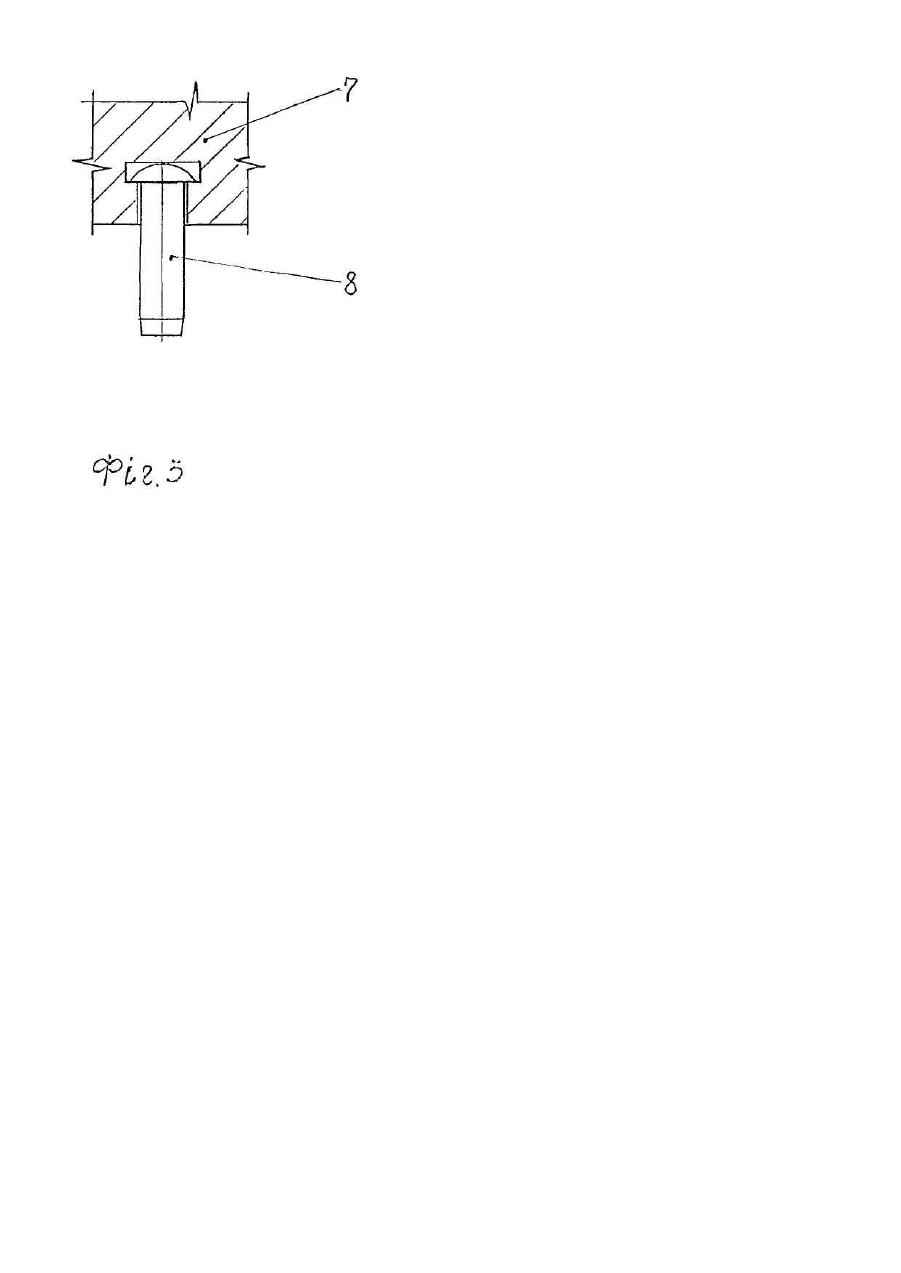

2. Прес-форма за п.1, яка відрізняється тим, що хвостовики знаків, котрі формують піднутрення, мають сферичну поверхню, що зменшує тертя під час ковзання по поверхні паза.
Текст

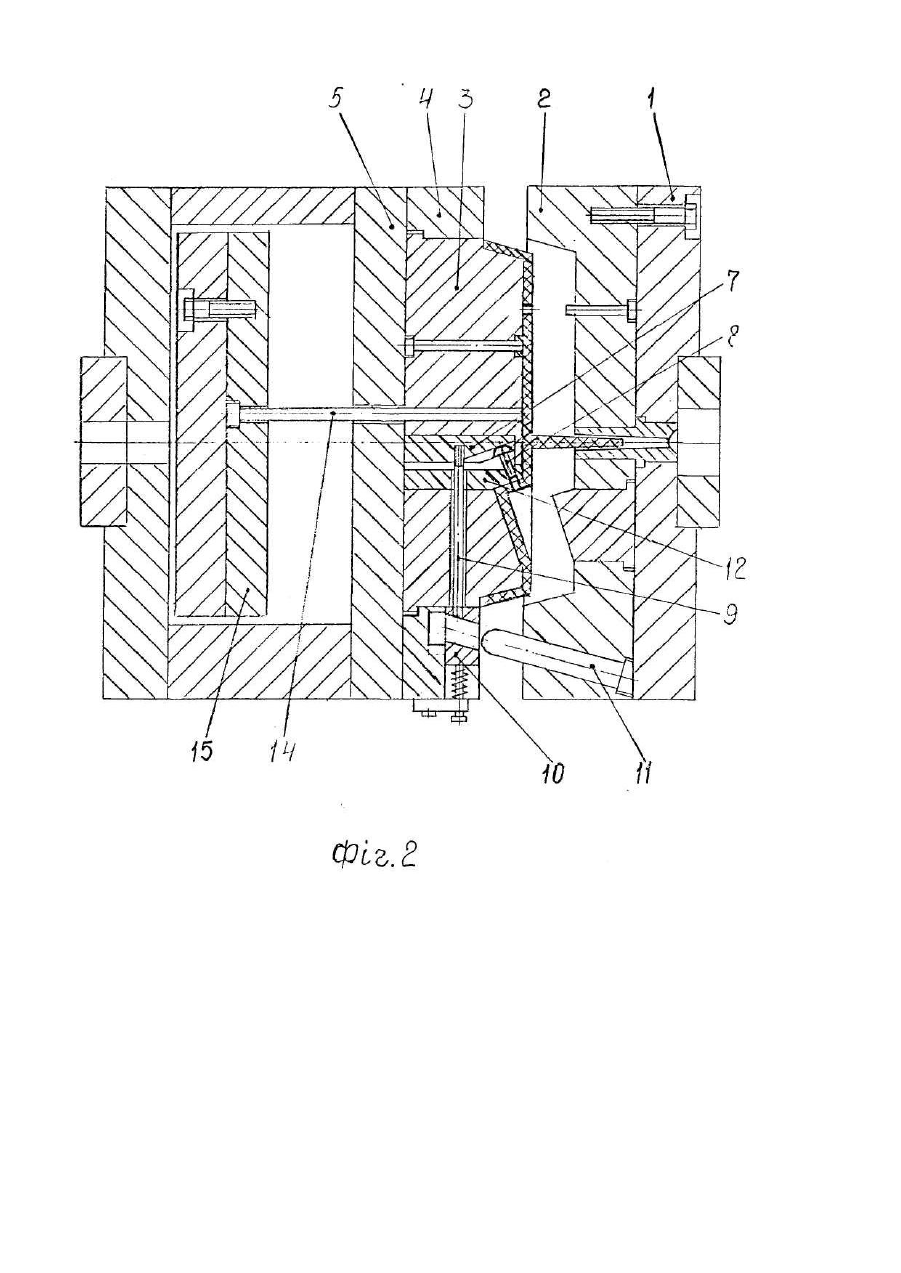

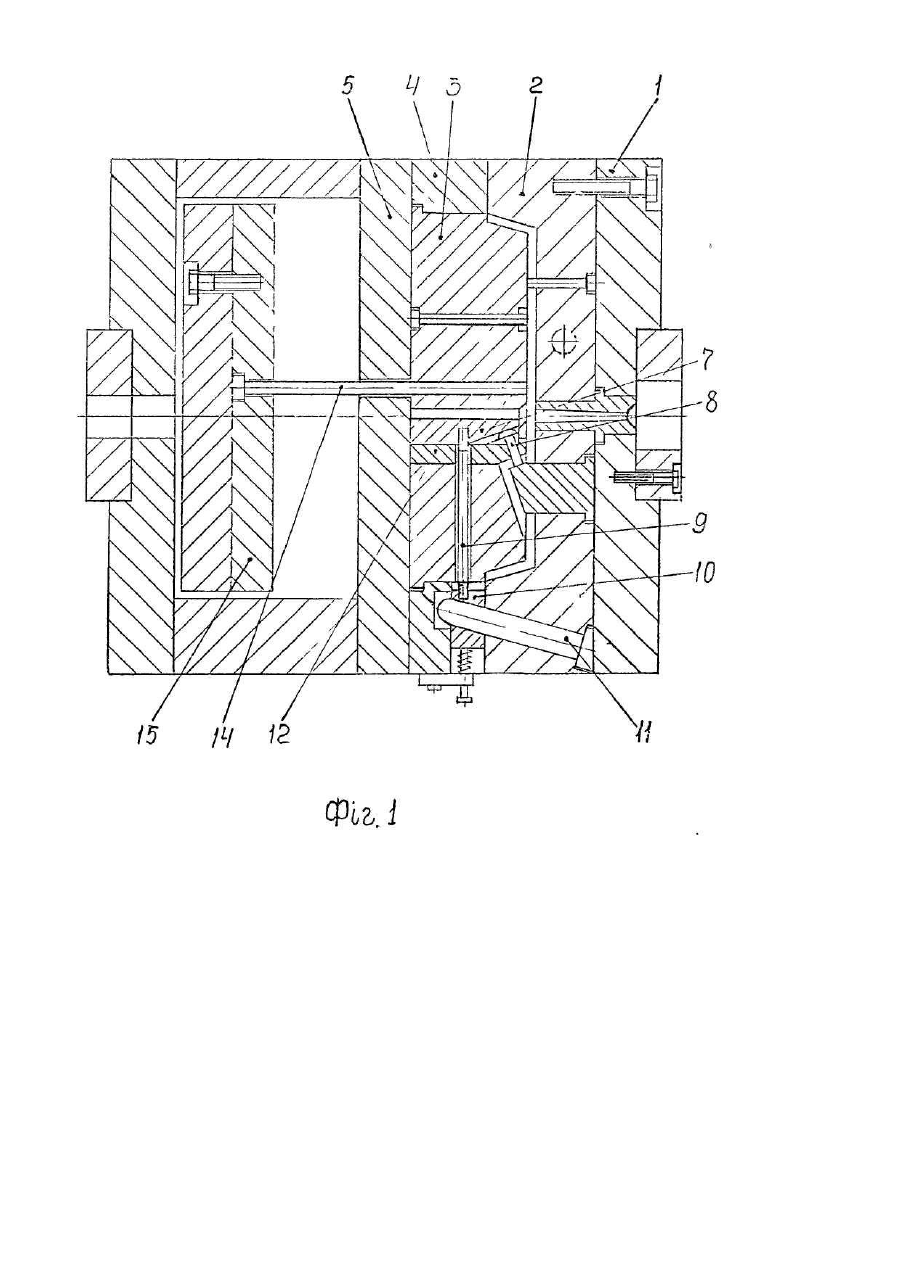

Корисна модель відноситься до переробки пластмас методом лиття під тиском полімерних виробів. Мета корисної моделі: розширення технологічних можливостей прес-форми і підвищення якості виробів. Суть корисної моделі полягає в формуванні отворів в важкодоступних місцях прес-форми з піднутренням. Як прототип корисної моделі вибрана прес-форма за авт. свід. №1502376 В29С45/33. Прототип містить нерухому плиту, до якої прикріплена матриця і повзун. В повзуні виконаний похилий паз. Знаки, що формують піднутрення, розміщені в отворах матриці, які надають кутовий напрям знакам. При розімкненні прес-форми похила колонка відводить повзун, а той, в свою чергу, виводить знаки з піднутрення. Недоліком цієї прес-форми є неможливість розташувати формуючі знаки з боку пуансона, коли це потребує конфігурація виробу. Другим недоліком є кругловидна форма хвостовиків знаків, які при переміщенні в пазу викликають тертя по поверхні. При сферичній поверхні хвостовиків тертя можна звести до мінімуму. Технічний результат, що може бути отриманий при здійсненні корисної моделі, що заявляється, полягає в застосуванні механізму виводу формуючи х знаків із піднутрення. На фіг.1 показана прес-форма в зімкненому стані; на фіг.2 - прес-форма в розімкненому стані; на фіг.3 формуючий знак із сферичним хвостовиком. Прес-форма складається з рухомої і нерухомої частини. Нерухома частина має плиту кріплення 1, матрицю 2 та похилу колонку 11. Рухома частина містить в собі пуансон 3 з повзуном 10, який зв'язаний тягою 9 з повзунком 7. Всередині пуансона знаходиться вставка 12 з формуючими знаками 8, які мають змогу руха тись в Т-подібному пазу повзунка 7. Пуансон 3 закріплений в обоймі 4 плитою 5. Виріб знімається з пуансона виштовхувачами 14, закріпленими в плиті 15. Прес-форма працює таким способом. Після заповнення формуючої порожнини полімерним матеріалом і заданої витримки, прес-форма розмикається. Рухома частина відокремлюється від нерухомої, а похила колонка 11 рухає повзун 10, який через тягу 9 передає рух повзунку 7. Повзунок в свою чергу витягує формуючі знаки 8 з отворів, які знаходяться під гострим кутом до площини роз'єднання у вставці 12. Отвори у виробі звільняються від знаків 8, тобто від піднутрення. Після цього виріб знімається з пуансона виштовхувачами 14, прес-форма змикається і цикл повторюється. Прес-форма працює в автоматичному режимі.
