Прес-форма для виготовлення виробів з пластмас

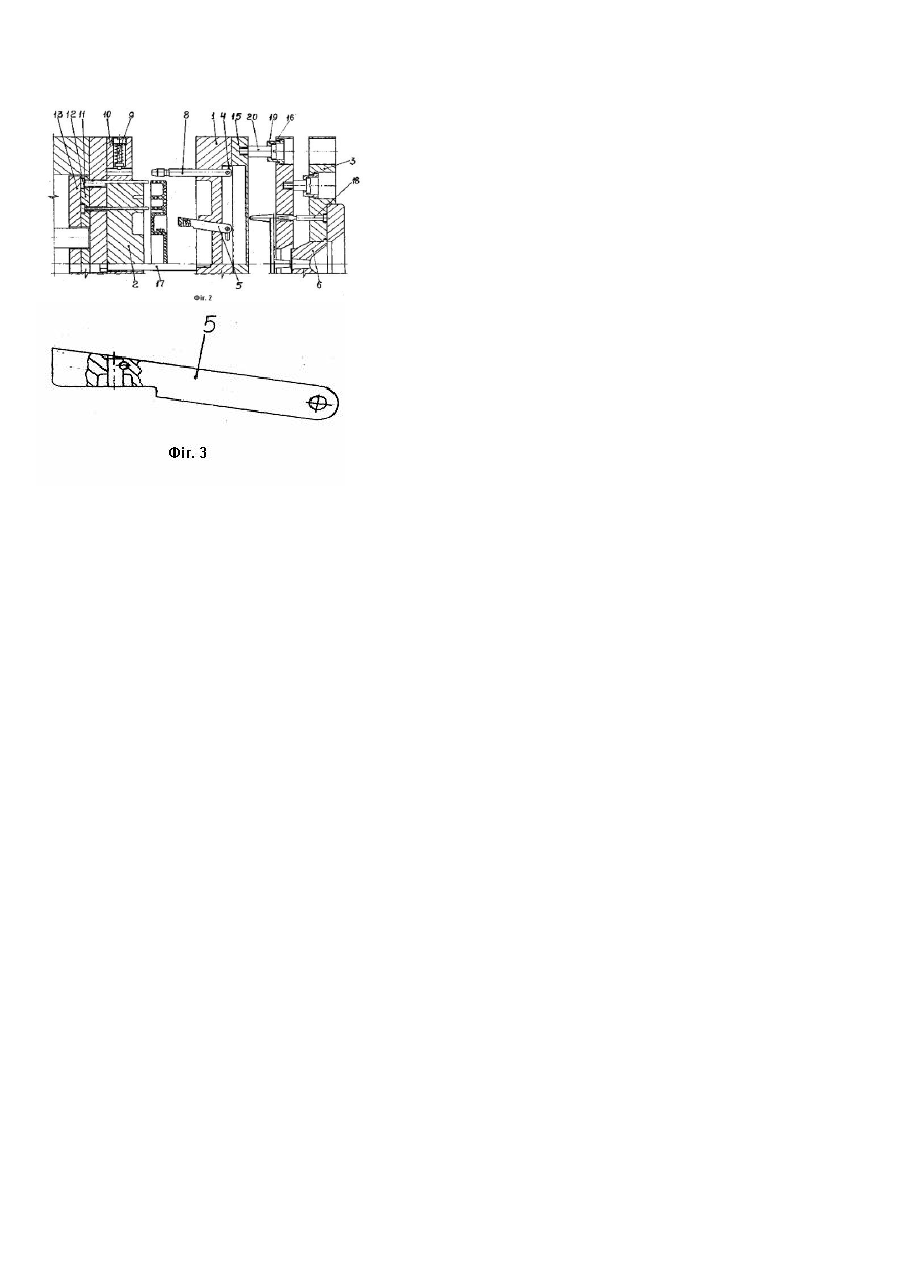

Прес-форма відноситься до переробки пластмас методом лиття під тиском. Заявка має мету формування отворів і виступів у важкодосяжних місцях нерухомої частини прес-форми. Суть корисної моделі - видалення формуючих стрижнів з виробу, конструкція якого змушує механізм видалення розташовувати в незручному для цього місці нерухомої частини прес-форми. Прототипом вибрана прес-форма за авт. Свід. №1532195 кл. В22D17/22 1989р. В цій прес-формі механізм видалення стрижня має важіль, шарнірно закріплений віссю із стрижнем, і штангу, закріплену в нерухомій частині прес-форми. Штанга має зуб, який разом з пазом важеля утворює шарнірне з'єднання. При розмиканні прес-форми, нерухома штанга, діючи сво їм зубом на рухомий важіль, змушує його рухатись і витягува ти стрижень із формуючої порожнини. Недоліком цієї схеми є неможливість формувати отвір в нерухомій частині прес-форми. Механізм видалення стрижня розташований зовні прес-форми, що збільшує її габарити, а також ковзання важеля по штанзі потребує змащувати їхні поверхні мастилами. Технічний результат, що може бути отриманий при здійсненні корисної моделі, яка заявляється, полягає в розширенні технологічних можливостей прес-форми і збільшення номенклатури виготовлення виробів. Очікуваний результат може бути досягнутий, якщо застосува ти заявлений механізм видалення стрижнів, формуючи х виступ і отвір, розміщених паралельно площі роз'єднання в нерухомій частині прес-форми. Механізм видалення стрижнів являє собою планку 4, розташовану в н ерухомій частині прес-форми, на якій розміщені формуючі похилі стрижні 5 і колонки 8 з фіксатором 9. На Фіг.1 зображена прес-форма у замкненому стані, повздовжній розріз; на Фіг.2 - прес-форма в розімкненому стані; на Фіг.3 - формуючий похилий стрижень. Прес-форма складається з рухомої та нерухомої частини. Нерухома частина має плиту кріплення 3 з центровиком 21, литнікову втулк у 6, плиту зняття литніків 16 з затримок 18, плиту 15 і матрицю 1. В матриці розташовані похилі стрижні 5, планка 4 та колонки 8. Рухома частина прес-форми складається з пуансона 2, фіксатора 9, виштовхувачів виробу 11, плит виштовхування 12 і 13, плити кріплення 14 з центровиком. Прес-форма працює таким способом. Після заповнення формуючої порожнини і заданої витримки, прес-форма розмикається. Матриця 1 з плитами 15, 16 і 3, завдяки своїй вазі, залишаються нерухомо на колонках 7. Рухома частина з пуансоном 2 та виливком починають відокремлюватись від нерухомої. В цей час відриваються литніки від виливка і залишаються на затримках 18. Фіксатори 9, розташовані в плиті 10 рухомої частини, примушують рухатись колонки 8, скріплені жорстко з планкою 4 і похилими стрижнями 5. Стрижні, розташовані в матриці 1 під певним кутом, рухаючись в матриці, відокремлюються від сформованих ними виступів з отворами, звільняють виливок від піднутрення. Планка 4, пройшовши відстань А, з упиняється. Колонки 8 звільняються від фіксаторів 9 і рух продовжується доки тяга 17 не зупиниться плитою 10. Далі тяга рухає матрицю 1, а плита 15, пройшовши певну відстань, тягами 19 і 20 зрушить плиту 16. Плита 16, р ухаючись, скине литнік з затримки 18 і центральний литнік з втулки 6. Після цього плитами 12 і 13 та виштовхувачами 11 виливок знімається з пуансона. Виливок і литніки самостійно випадають з роз'єднання між плитами. Далі прес-форма змикається і процес пресування повторюється. Прес-форма працює в автоматичному режимі.
