Запарник-змішувач кормів

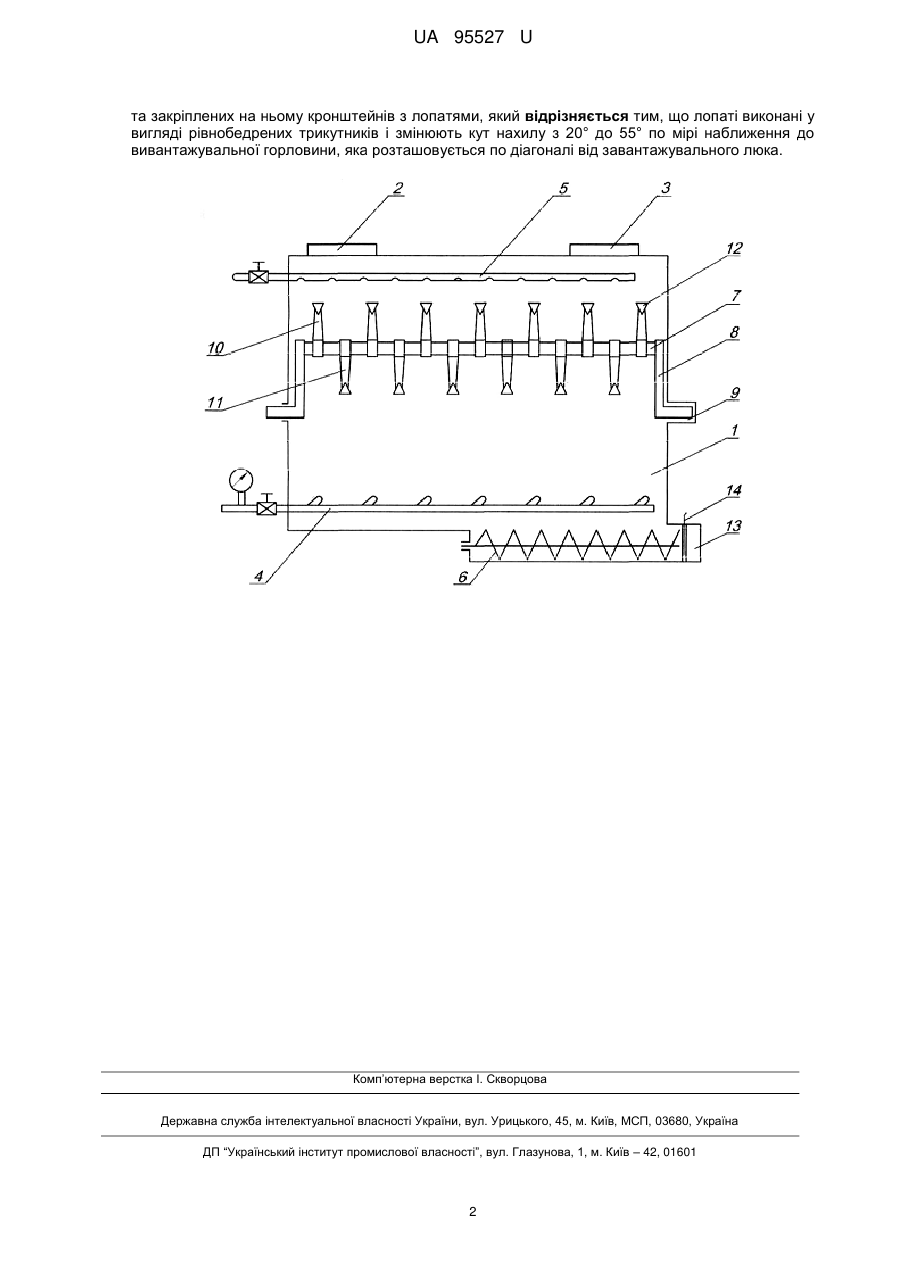

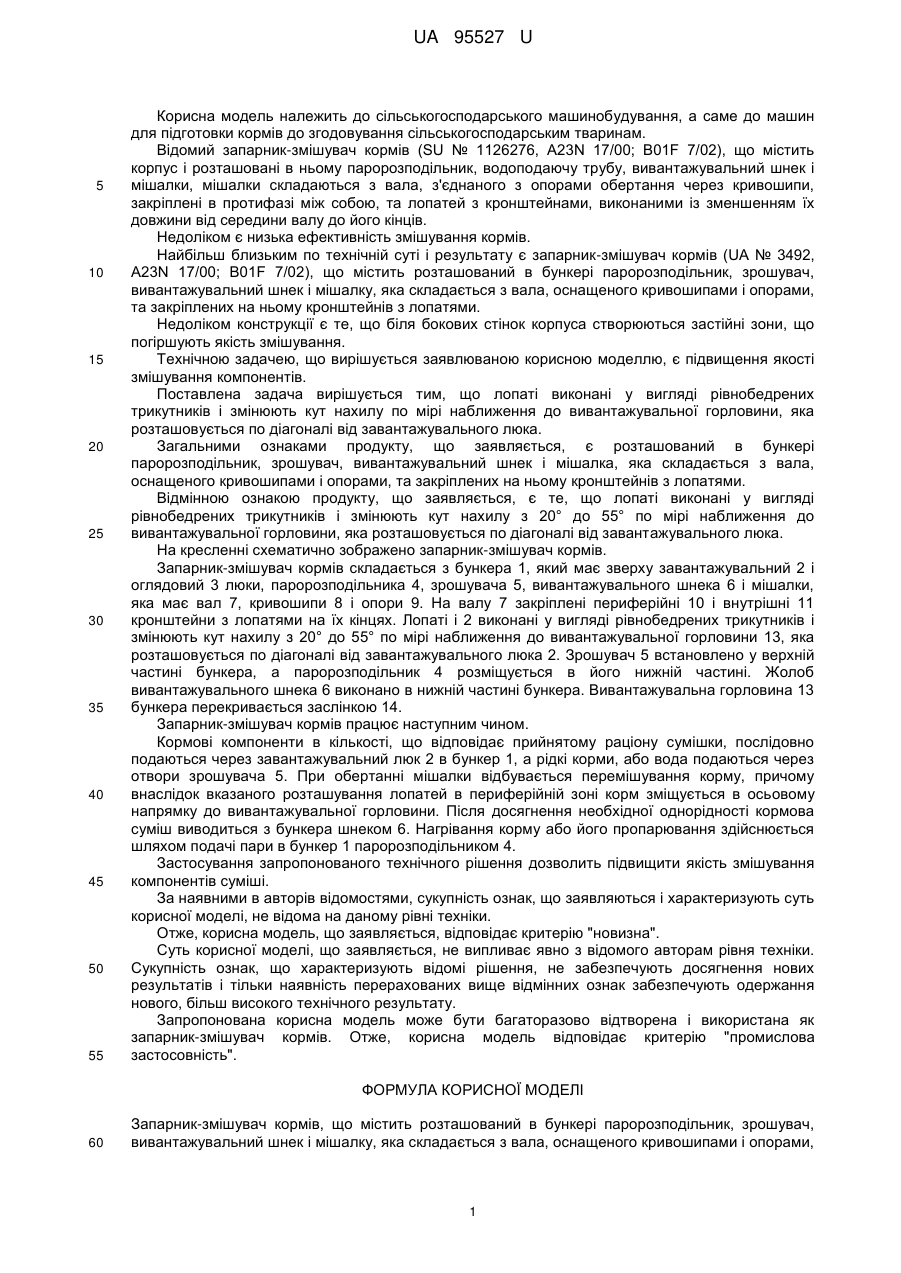

Реферат: Запарник-змішувач кормів містить розташований в бункері паророзподільник, зрошувач, вивантажувальний шнек і мішалку, яка складається з вала, оснащеного кривошипами і опорами, та закріплених на ньому кронштейнів з лопатями. Лопаті виконані у вигляді рівнобедрених трикутників і змінюють кут нахилу з 20° до 55° по мірі наближення до вивантажувальної горловини, яка розташовується по діагоналі від завантажувального люка. UA 95527 U (54) ЗАПАРНИК-ЗМІШУВАЧ КОРМІВ UA 95527 U UA 95527 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування, а саме до машин для підготовки кормів до згодовування сільськогосподарським тваринам. Відомий запарник-змішувач кормів (SU № 1126276, A23N 17/00; B01F 7/02), що містить корпус і розташовані в ньому паророзподільник, водоподаючу трубу, вивантажувальний шнек і мішалки, мішалки складаються з вала, з'єднаного з опорами обертання через кривошипи, закріплені в протифазі між собою, та лопатей з кронштейнами, виконаними із зменшенням їх довжини від середини валу до його кінців. Недоліком є низька ефективність змішування кормів. Найбільш близьким по технічній суті і результату є запарник-змішувач кормів (UA № 3492, A23N 17/00; В01F 7/02), що містить розташований в бункері паророзподільник, зрошувач, вивантажувальний шнек і мішалку, яка складається з вала, оснащеного кривошипами і опорами, та закріплених на ньому кронштейнів з лопатями. Недоліком конструкції є те, що біля бокових стінок корпуса створюються застійні зони, що погіршують якість змішування. Технічною задачею, що вирішується заявлюваною корисною моделлю, є підвищення якості змішування компонентів. Поставлена задача вирішується тим, що лопаті виконані у вигляді рівнобедрених трикутників і змінюють кут нахилу по мірі наближення до вивантажувальної горловини, яка розташовується по діагоналі від завантажувального люка. Загальними ознаками продукту, що заявляється, є розташований в бункері паророзподільник, зрошувач, вивантажувальний шнек і мішалка, яка складається з вала, оснащеного кривошипами і опорами, та закріплених на ньому кронштейнів з лопатями. Відмінною ознакою продукту, що заявляється, є те, що лопаті виконані у вигляді рівнобедрених трикутників і змінюють кут нахилу з 20° до 55° по мірі наближення до вивантажувальної горловини, яка розташовується по діагоналі від завантажувального люка. На кресленні схематично зображено запарник-змішувач кормів. Запарник-змішувач кормів складається з бункера 1, який має зверху завантажувальний 2 і оглядовий 3 люки, паророзподільника 4, зрошувача 5, вивантажувального шнека 6 і мішалки, яка має вал 7, кривошипи 8 і опори 9. На валу 7 закріплені периферійні 10 і внутрішні 11 кронштейни з лопатями на їх кінцях. Лопаті і 2 виконані у вигляді рівнобедрених трикутників і змінюють кут нахилу з 20° до 55° по мірі наближення до вивантажувальної горловини 13, яка розташовується по діагоналі від завантажувального люка 2. Зрошувач 5 встановлено у верхній частині бункера, а паророзподільник 4 розміщується в його нижній частині. Жолоб вивантажувального шнека 6 виконано в нижній частині бункера. Вивантажувальна горловина 13 бункера перекривається заслінкою 14. Запарник-змішувач кормів працює наступним чином. Кормові компоненти в кількості, що відповідає прийнятому раціону сумішки, послідовно подаються через завантажувальний люк 2 в бункер 1, а рідкі корми, або вода подаються через отвори зрошувача 5. При обертанні мішалки відбувається перемішування корму, причому внаслідок вказаного розташування лопатей в периферійній зоні корм зміщується в осьовому напрямку до вивантажувальної горловини. Після досягнення необхідної однорідності кормова суміш виводиться з бункера шнеком 6. Нагрівання корму або його пропарювання здійснюється шляхом подачі пари в бункер 1 паророзподільником 4. Застосування запропонованого технічного рішення дозволить підвищити якість змішування компонентів суміші. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення, не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечують одержання нового, більш високого технічного результату. Запропонована корисна модель може бути багаторазово відтворена і використана як запарник-змішувач кормів. Отже, корисна модель відповідає критерію "промислова застосовність". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Запарник-змішувач кормів, що містить розташований в бункері паророзподільник, зрошувач, вивантажувальний шнек і мішалку, яка складається з вала, оснащеного кривошипами і опорами, 1 UA 95527 U та закріплених на ньому кронштейнів з лопатями, який відрізняється тим, що лопаті виконані у вигляді рівнобедрених трикутників і змінюють кут нахилу з 20° до 55° по мірі наближення до вивантажувальної горловини, яка розташовується по діагоналі від завантажувального люка. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
