Вібраційний живильник

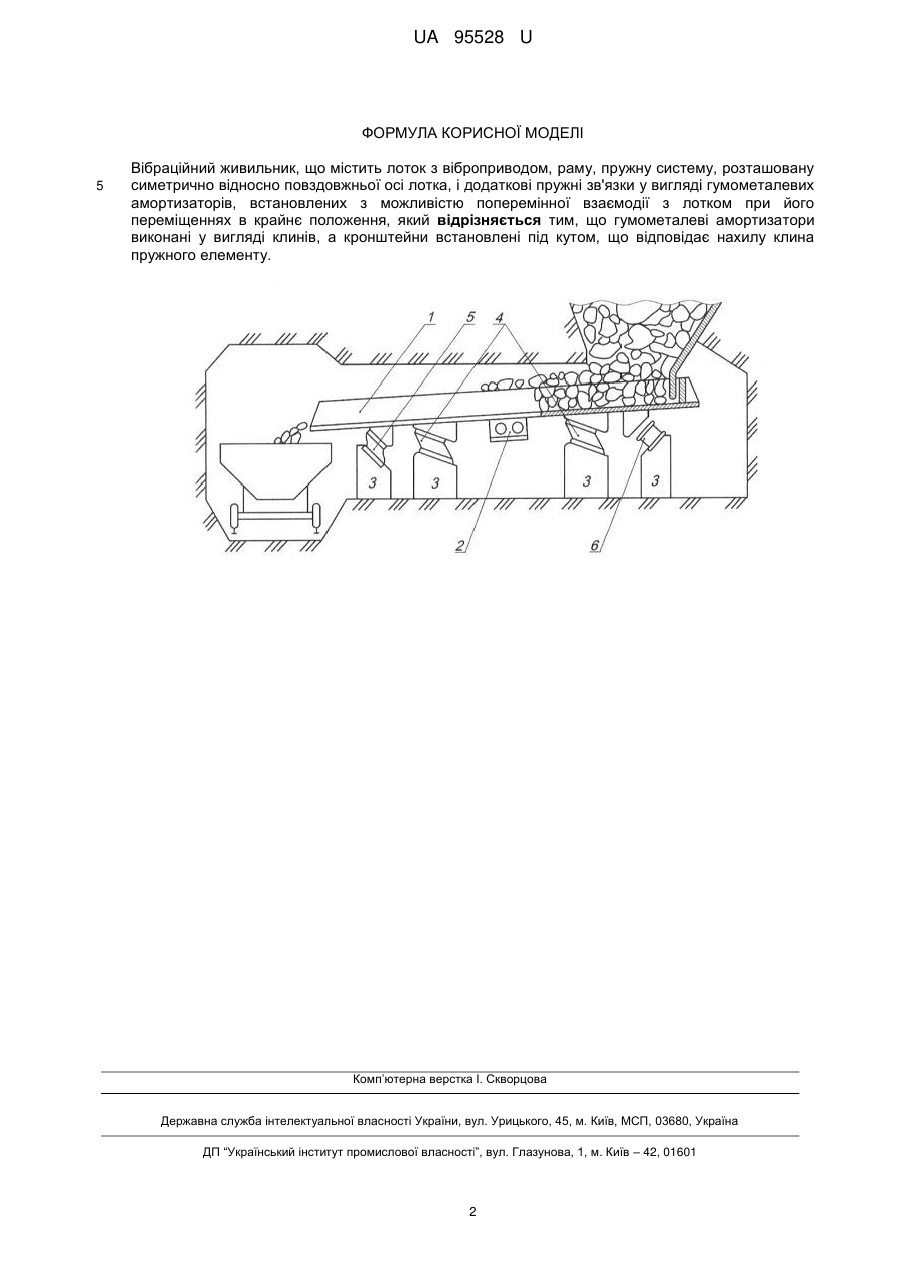

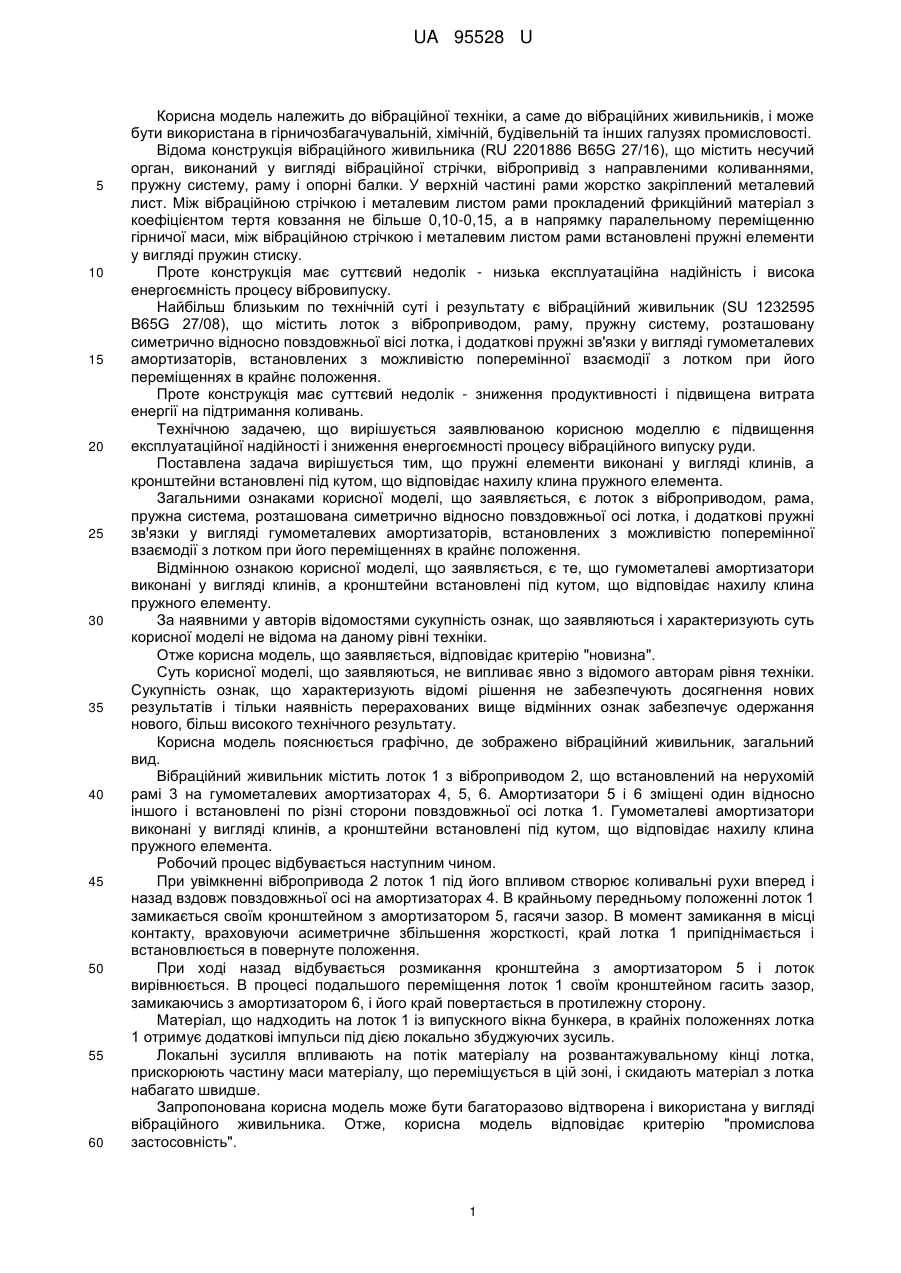

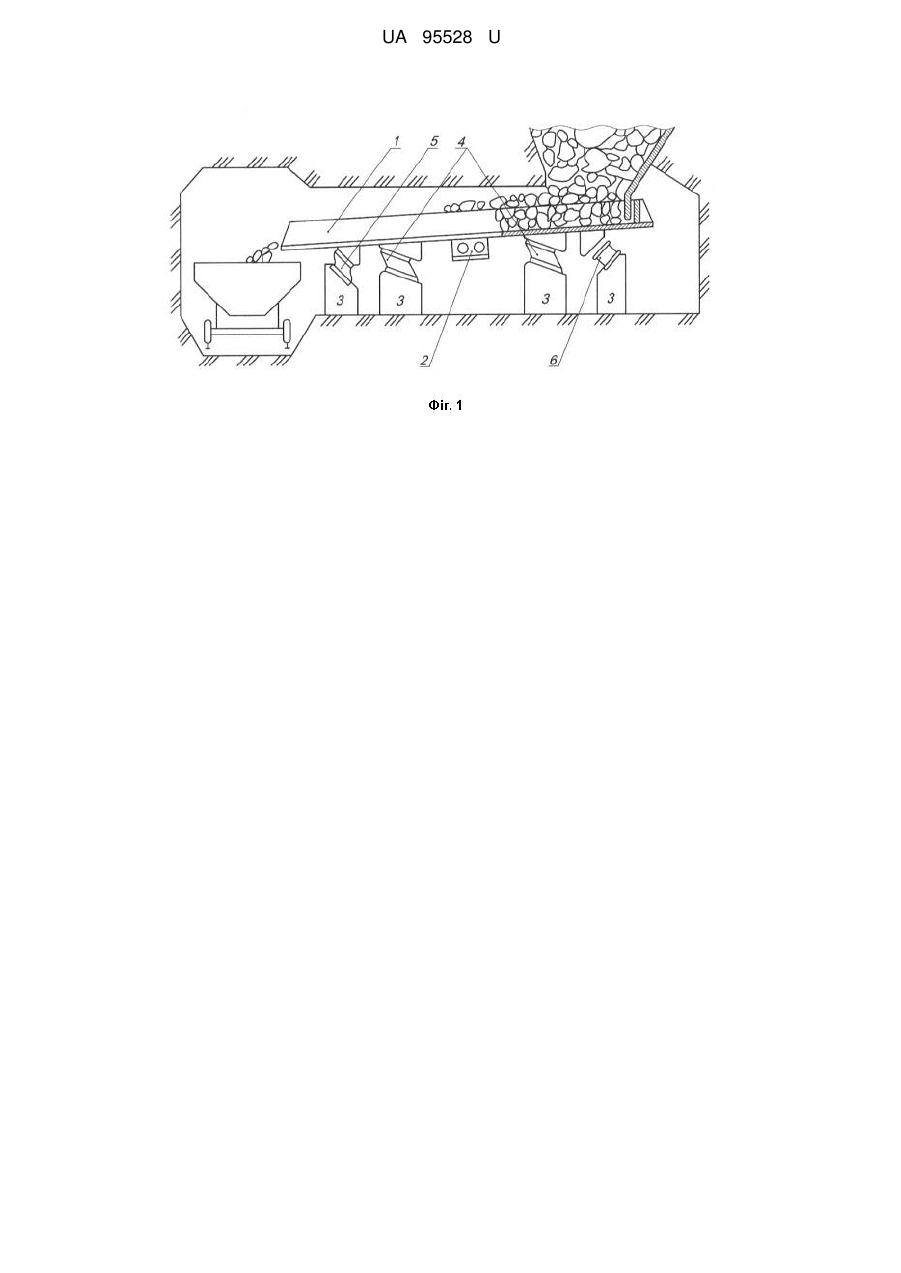

Реферат: Вібраційний живильник містить лоток з віброприводом, раму, пружну систему, розташовану симетрично відносно повздовжньої осі лотка, і додаткові пружні зв'язки у вигляді гумометалевих амортизаторів, встановлених з можливістю поперемінної взаємодії з лотком при його переміщеннях в крайнє положення. Гумометалеві амортизатори виконані у вигляді клинів, а кронштейни встановлені під кутом, що відповідає нахилу клина пружного елемента. UA 95528 U (12) UA 95528 U UA 95528 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до вібраційної техніки, а саме до вібраційних живильників, і може бути використана в гірничозбагачувальній, хімічній, будівельній та інших галузях промисловості. Відома конструкція вібраційного живильника (RU 2201886 В65G 27/16), що містить несучий орган, виконаний у вигляді вібраційної стрічки, вібропривід з направленими коливаннями, пружну систему, раму і опорні балки. У верхній частині рами жорстко закріплений металевий лист. Між вібраційною стрічкою і металевим листом рами прокладений фрикційний матеріал з коефіцієнтом тертя ковзання не більше 0,10-0,15, а в напрямку паралельному переміщенню гірничої маси, між вібраційною стрічкою і металевим листом рами встановлені пружні елементи у вигляді пружин стиску. Проте конструкція має суттєвий недолік - низька експлуатаційна надійність і висока енергоємність процесу вібровипуску. Найбільш близьким по технічній суті і результату є вібраційний живильник (SU 1232595 В65G 27/08), що містить лоток з віброприводом, раму, пружну систему, розташовану симетрично відносно повздовжньої вісі лотка, і додаткові пружні зв'язки у вигляді гумометалевих амортизаторів, встановлених з можливістю поперемінної взаємодії з лотком при його переміщеннях в крайнє положення. Проте конструкція має суттєвий недолік - зниження продуктивності і підвищена витрата енергії на підтримання коливань. Технічною задачею, що вирішується заявлюваною корисною моделлю є підвищення експлуатаційної надійності і зниження енергоємності процесу вібраційного випуску руди. Поставлена задача вирішується тим, що пружні елементи виконані у вигляді клинів, а кронштейни встановлені під кутом, що відповідає нахилу клина пружного елемента. Загальними ознаками корисної моделі, що заявляється, є лоток з віброприводом, рама, пружна система, розташована симетрично відносно повздовжньої осі лотка, і додаткові пружні зв'язки у вигляді гумометалевих амортизаторів, встановлених з можливістю поперемінної взаємодії з лотком при його переміщеннях в крайнє положення. Відмінною ознакою корисної моделі, що заявляється, є те, що гумометалеві амортизатори виконані у вигляді клинів, а кронштейни встановлені під кутом, що відповідає нахилу клина пружного елементу. За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують суть корисної моделі не відома на даному рівні техніки. Отже корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляються, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш високого технічного результату. Корисна модель пояснюється графічно, де зображено вібраційний живильник, загальний вид. Вібраційний живильник містить лоток 1 з віброприводом 2, що встановлений на нерухомій рамі 3 на гумометалевих амортизаторах 4, 5, 6. Амортизатори 5 і 6 зміщені один відносно іншого і встановлені по різні сторони повздовжньої осі лотка 1. Гумометалеві амортизатори виконані у вигляді клинів, а кронштейни встановлені під кутом, що відповідає нахилу клина пружного елемента. Робочий процес відбувається наступним чином. При увімкненні вібропривода 2 лоток 1 під його впливом створює коливальні рухи вперед і назад вздовж повздовжньої осі на амортизаторах 4. В крайньому передньому положенні лоток 1 замикається своїм кронштейном з амортизатором 5, гасячи зазор. В момент замикання в місці контакту, враховуючи асиметричне збільшення жорсткості, край лотка 1 припіднімається і встановлюється в повернуте положення. При ході назад відбувається розмикання кронштейна з амортизатором 5 і лоток вирівнюється. В процесі подальшого переміщення лоток 1 своїм кронштейном гасить зазор, замикаючись з амортизатором 6, і його край повертається в протилежну сторону. Матеріал, що надходить на лоток 1 із випускного вікна бункера, в крайніх положеннях лотка 1 отримує додаткові імпульси під дією локально збуджуючих зусиль. Локальні зусилля впливають на потік матеріалу на розвантажувальному кінці лотка, прискорюють частину маси матеріалу, що переміщується в цій зоні, і скидають матеріал з лотка набагато швидше. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді вібраційного живильника. Отже, корисна модель відповідає критерію "промислова застосовність". 1 UA 95528 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Вібраційний живильник, що містить лоток з віброприводом, раму, пружну систему, розташовану симетрично відносно повздовжньої осі лотка, і додаткові пружні зв'язки у вигляді гумометалевих амортизаторів, встановлених з можливістю поперемінної взаємодії з лотком при його переміщеннях в крайнє положення, який відрізняється тим, що гумометалеві амортизатори виконані у вигляді клинів, а кронштейни встановлені під кутом, що відповідає нахилу клина пружного елементу. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
