Тріангель вантажного візка

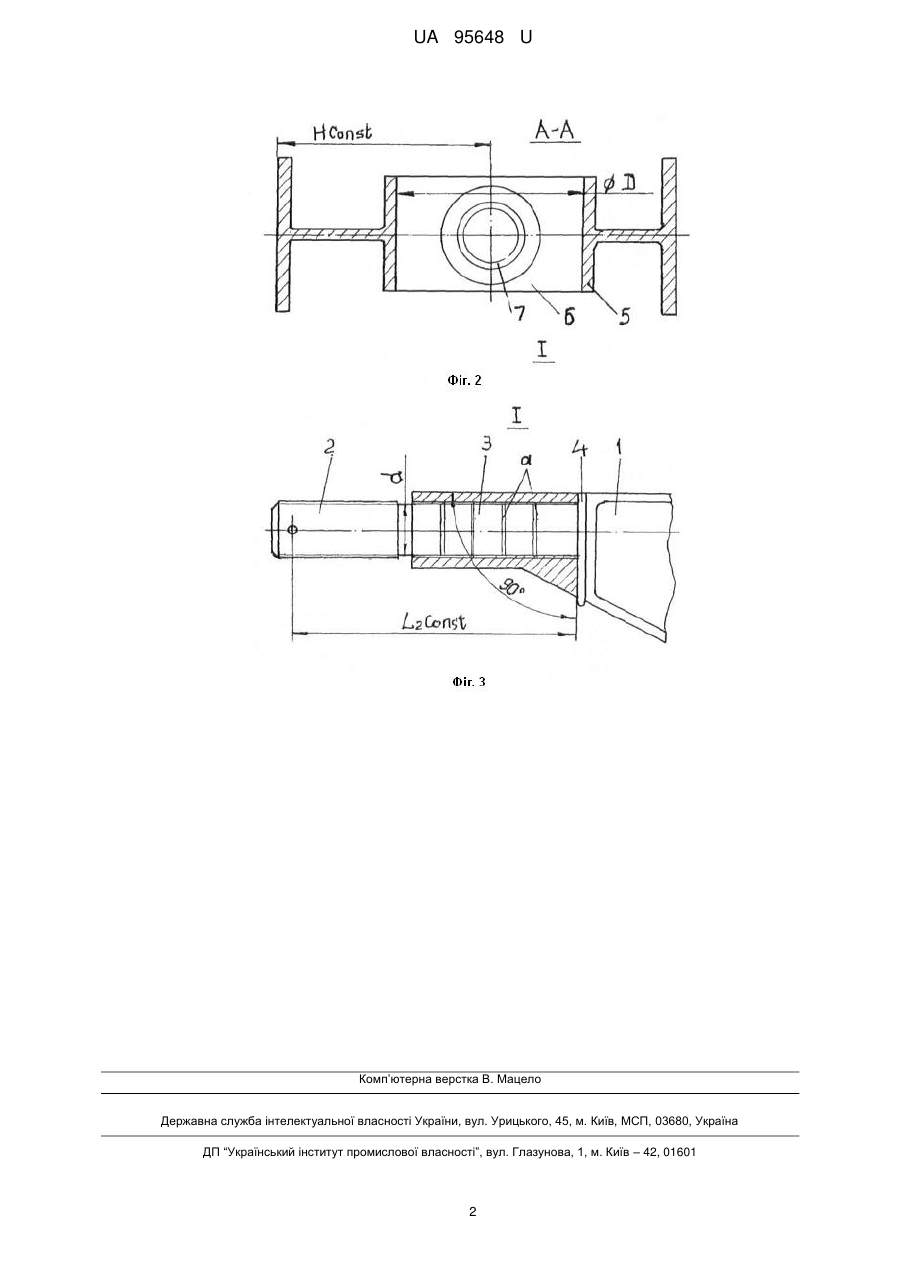

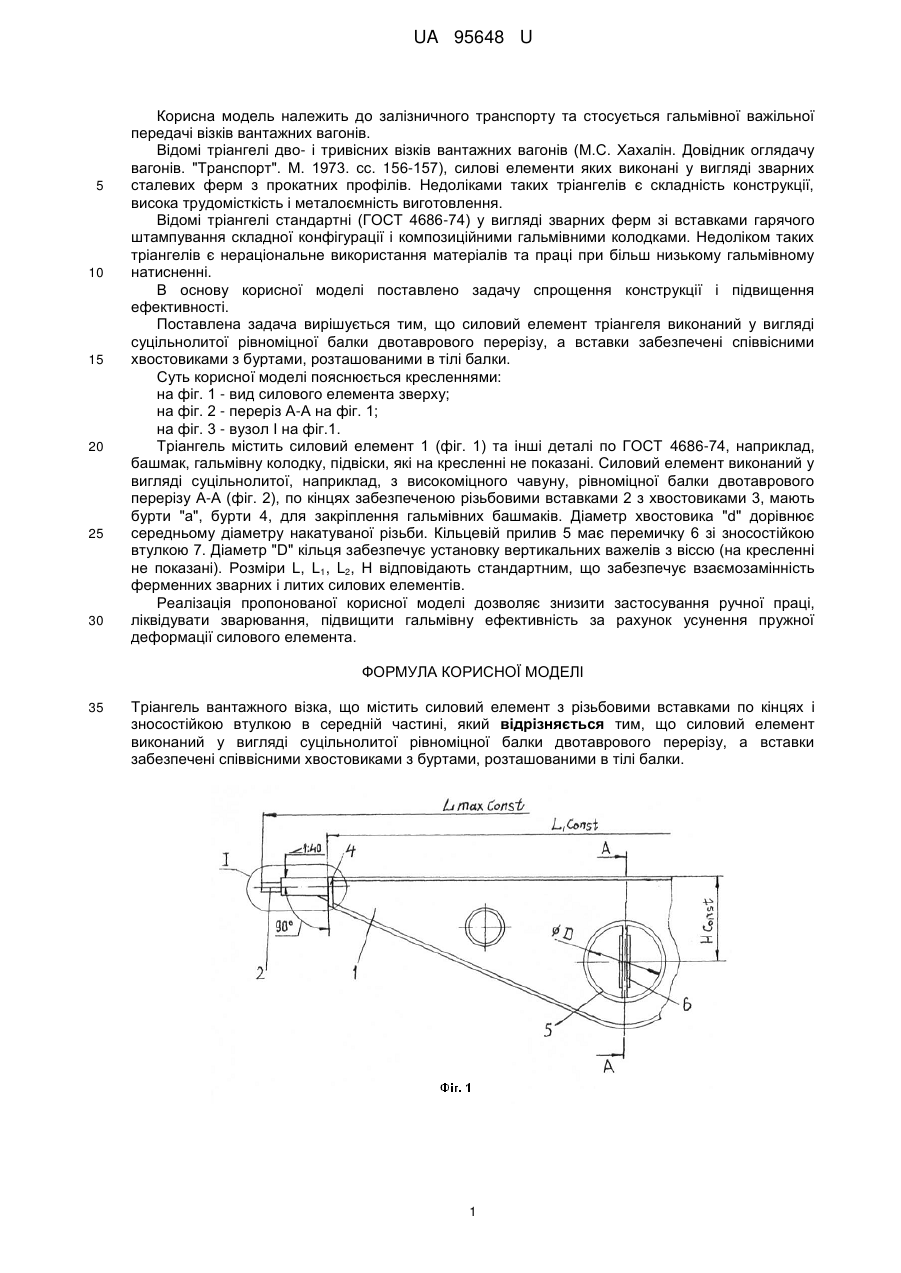

Реферат: Тріангель вантажного візка містить силовий елемент з різьбовими вставками по кінцях і зносостійкою втулкою в середній частині. Силовий елемент виконаний у вигляді суцільнолитої рівноміцної балки двотаврового перерізу, а вставки забезпечені співвісними хвостовиками з буртами, розташованими в тілі балки. UA 95648 U (12) UA 95648 U UA 95648 U 5 10 15 20 25 30 Корисна модель належить до залізничного транспорту та стосується гальмівної важільної передачі візків вантажних вагонів. Відомі тріангелі дво- і тривісних візків вантажних вагонів (М.С. Хахалін. Довідник оглядачу вагонів. "Транспорт". М. 1973. сс. 156-157), силові елементи яких виконані у вигляді зварних сталевих ферм з прокатних профілів. Недоліками таких тріангелів є складність конструкції, висока трудомісткість і металоємність виготовлення. Відомі тріангелі стандартні (ГОСТ 4686-74) у вигляді зварних ферм зі вставками гарячого штампування складної конфігурації і композиційними гальмівними колодками. Недоліком таких тріангелів є нераціональне використання матеріалів та праці при більш низькому гальмівному натисненні. В основу корисної моделі поставлено задачу спрощення конструкції і підвищення ефективності. Поставлена задача вирішується тим, що силовий елемент тріангеля виконаний у вигляді суцільнолитої рівноміцної балки двотаврового перерізу, а вставки забезпечені співвісними хвостовиками з буртами, розташованими в тілі балки. Суть корисної моделі пояснюється кресленнями: на фіг. 1 - вид силового елемента зверху; на фіг. 2 - переріз А-А на фіг. 1; на фіг. 3 - вузол І на фіг.1. Тріангель містить силовий елемент 1 (фіг. 1) та інші деталі по ГОСТ 4686-74, наприклад, башмак, гальмівну колодку, підвіски, які на кресленні не показані. Силовий елемент виконаний у вигляді суцільнолитої, наприклад, з високоміцного чавуну, рівноміцної балки двотаврового перерізу А-А (фіг. 2), по кінцях забезпеченою різьбовими вставками 2 з хвостовиками 3, мають бурти "а", бурти 4, для закріплення гальмівних башмаків. Діаметр хвостовика "d" дорівнює середньому діаметру накатуваної різьби. Кільцевій прилив 5 має перемичку 6 зі зносостійкою втулкою 7. Діаметр "D" кільця забезпечує установку вертикальних важелів з віссю (на кресленні не показані). Розміри L, L1, L2, H відповідають стандартним, що забезпечує взаємозамінність ферменних зварних і литих силових елементів. Реалізація пропонованої корисної моделі дозволяє знизити застосування ручної праці, ліквідувати зварювання, підвищити гальмівну ефективність за рахунок усунення пружної деформації силового елемента. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Тріангель вантажного візка, що містить силовий елемент з різьбовими вставками по кінцях і зносостійкою втулкою в середній частині, який відрізняється тим, що силовий елемент виконаний у вигляді суцільнолитої рівноміцної балки двотаврового перерізу, а вставки забезпечені співвісними хвостовиками з буртами, розташованими в тілі балки. 1 UA 95648 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
