Комбінований сильфон
Номер патенту: 95700
Опубліковано: 12.01.2015
Автори: Андрухов Сергій Русланович, Обертюх Роман Романович, Слабкий Андрій Валентинович
Формула / Реферат

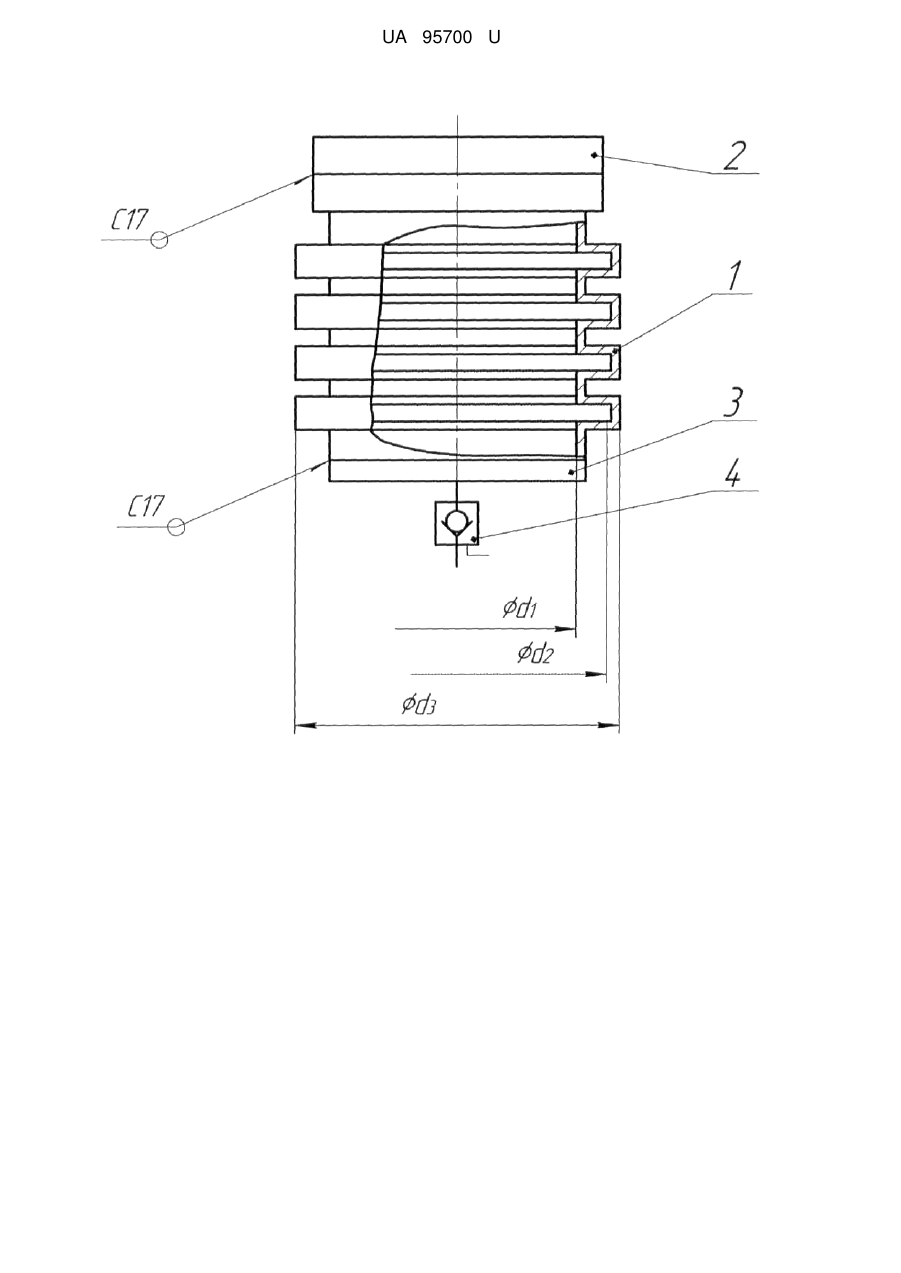

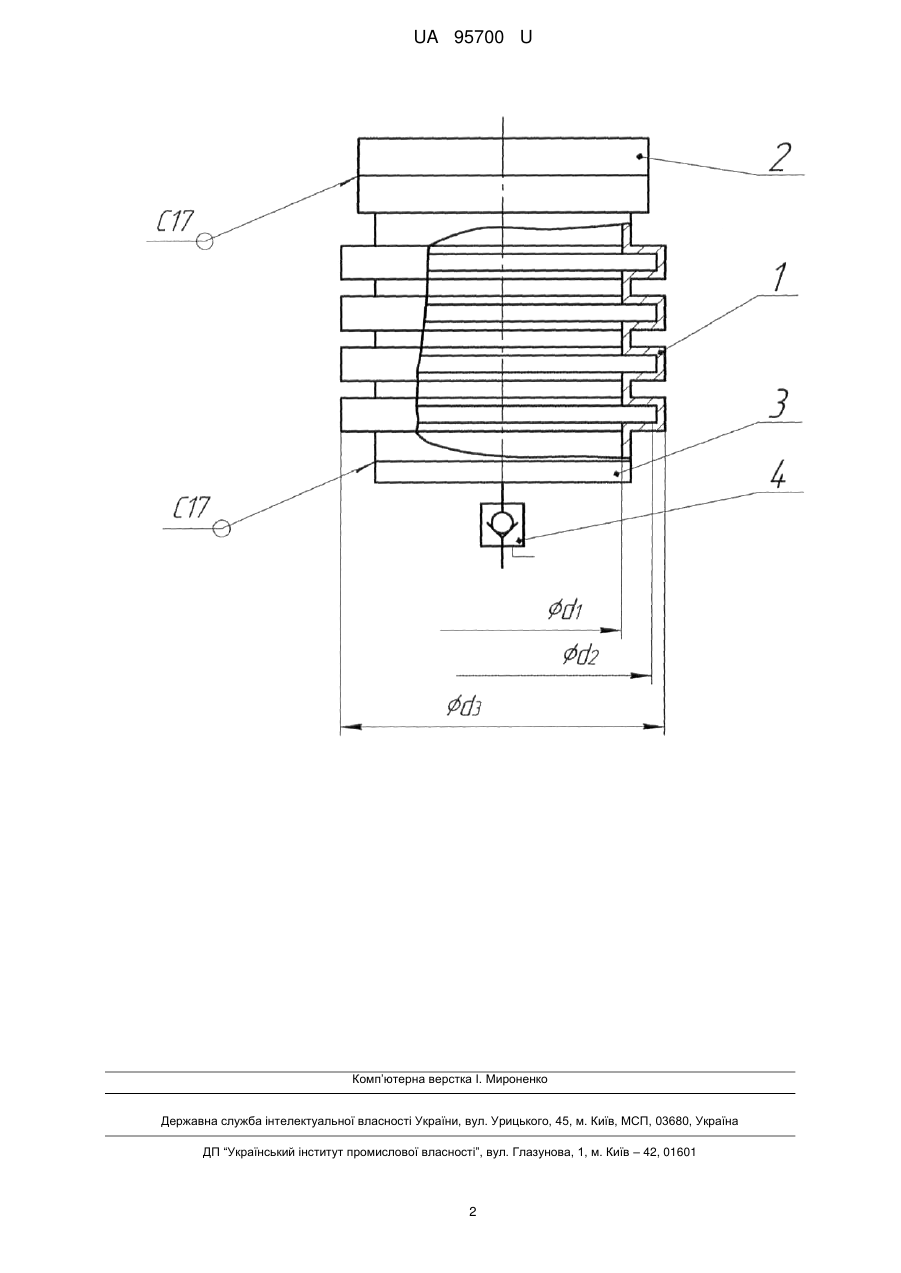

Комбінований сильфон виконаний у вигляді гофрованого циліндра, який відрізняється тим, що з двох сторін сильфона закріплені опорні кришки, які утворюють між торцями сильфона і гофрованим циліндром герметичну порожнину, яка заповнена енергоносієм через зворотний клапан.
Текст

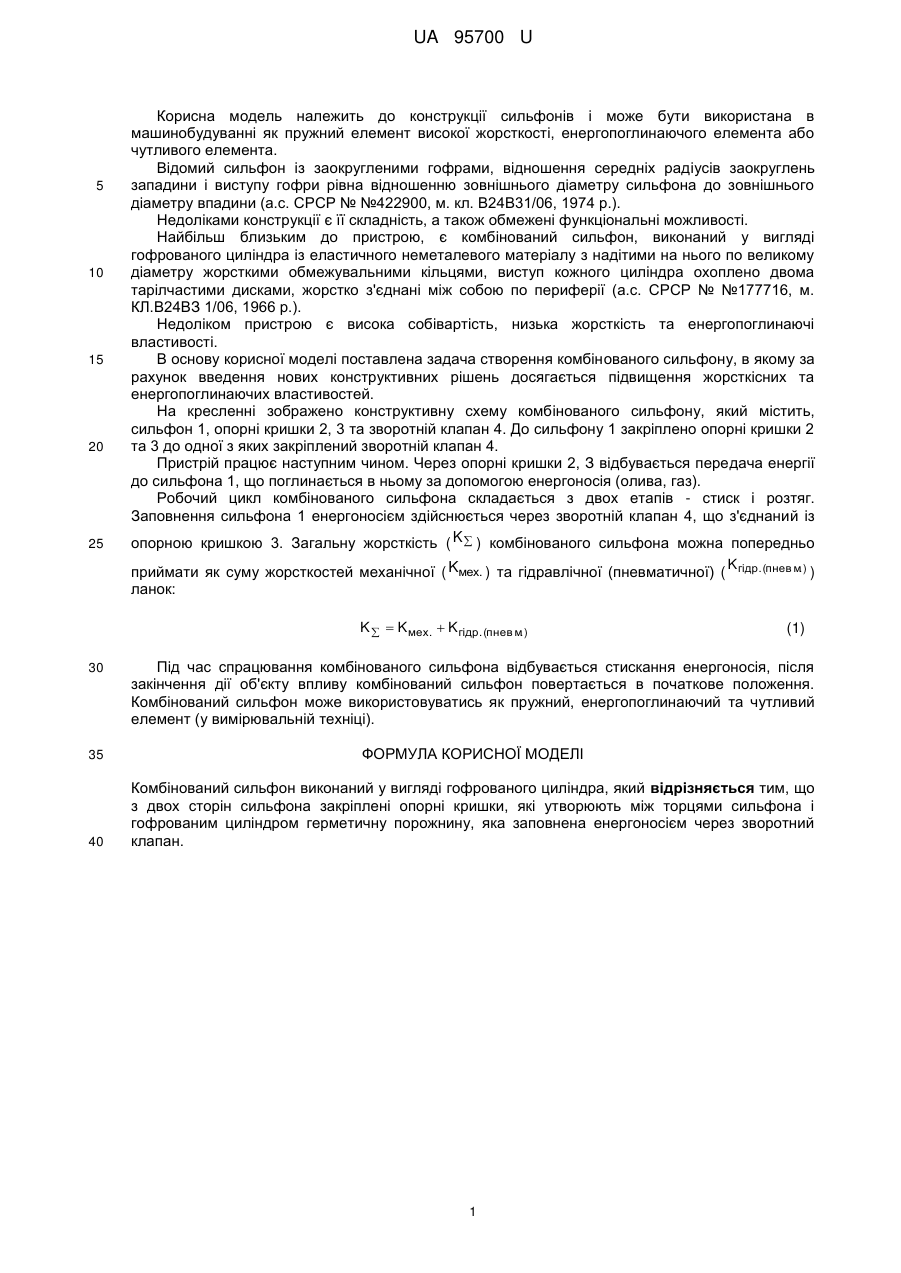

Реферат: UA 95700 U UA 95700 U 5 10 15 20 25 Корисна модель належить до конструкції сильфонів і може бути використана в машинобудуванні як пружний елемент високої жорсткості, енергопоглинаючого елемента або чутливого елемента. Відомий сильфон із заокругленими гофрами, відношення середніх радіусів заокруглень западини і виступу гофри рівна відношенню зовнішнього діаметру сильфона до зовнішнього діаметру впадини (а.с. СРСР № №422900, м. кл. В24В31/06, 1974 р.). Недоліками конструкції є її складність, а також обмежені функціональні можливості. Найбільш близьким до пристрою, є комбінований сильфон, виконаний у вигляді гофрованого циліндра із еластичного неметалевого матеріалу з надітими на нього по великому діаметру жорсткими обмежувальними кільцями, виступ кожного циліндра охоплено двома тарілчастими дисками, жорстко з'єднані між собою по периферії (а.с. СРСР № №177716, м. КЛ.В24ВЗ 1/06, 1966 р.). Недоліком пристрою є висока собівартість, низька жорсткість та енергопоглинаючі властивості. В основу корисної моделі поставлена задача створення комбінованого сильфону, в якому за рахунок введення нових конструктивних рішень досягається підвищення жорсткісних та енергопоглинаючих властивостей. На кресленні зображено конструктивну схему комбінованого сильфону, який містить, сильфон 1, опорні кришки 2, 3 та зворотній клапан 4. До сильфону 1 закріплено опорні кришки 2 та 3 до одної з яких закріплений зворотній клапан 4. Пристрій працює наступним чином. Через опорні кришки 2, З відбувається передача енергії до сильфона 1, що поглинається в ньому за допомогою енергоносія (олива, газ). Робочий цикл комбінованого сильфона складається з двох етапів - стиск і розтяг. Заповнення сильфона 1 енергоносієм здійснюється через зворотній клапан 4, що з'єднаний із опорною кришкою 3. Загальну жорсткість ( K ) комбінованого сильфона можна попередньо K приймати як суму жорсткостей механічної ( Kмех. ) та гідравлічної (пневматичної) ( гідр.(пнев м.) ) ланок: K Kмех. Kгідр.(пнев м.) (1) 30 Під час спрацювання комбінованого сильфона відбувається стискання енергоносія, після закінчення дії об'єкту впливу комбінований сильфон повертається в початкове положення. Комбінований сильфон може використовуватись як пружний, енергопоглинаючий та чутливий елемент (у вимірювальній техніці). 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Комбінований сильфон виконаний у вигляді гофрованого циліндра, який відрізняється тим, що з двох сторін сильфона закріплені опорні кришки, які утворюють між торцями сильфона і гофрованим циліндром герметичну порожнину, яка заповнена енергоносієм через зворотний клапан. 1 UA 95700 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Автори англійськоюSlabkyi Andrii Valentynovych
Автори російськоюСлабкий Андрей Валентинович
МПК / Мітки
МПК: F16J 3/00
Мітки: сильфон, комбінований
