Освітлювальний пристрій

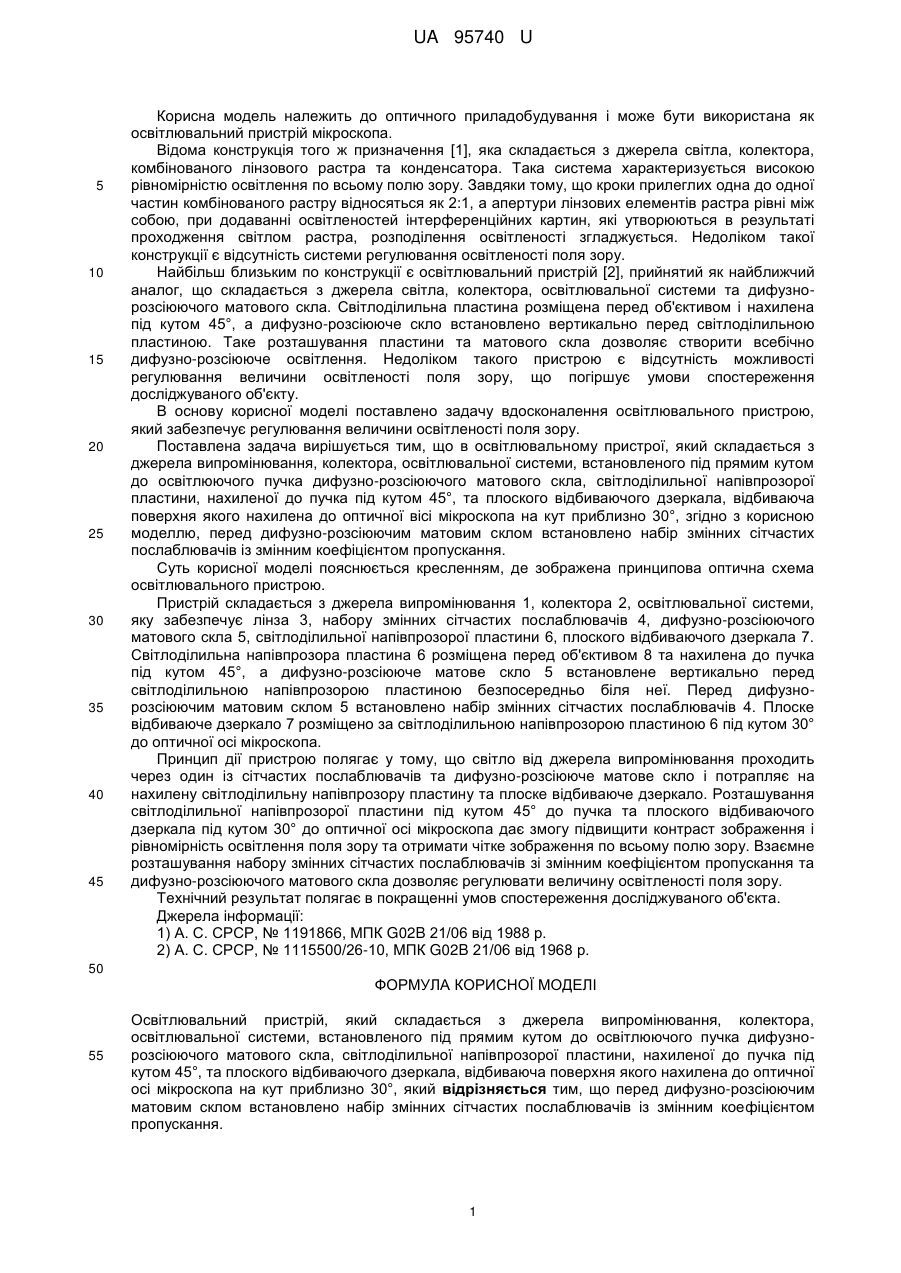

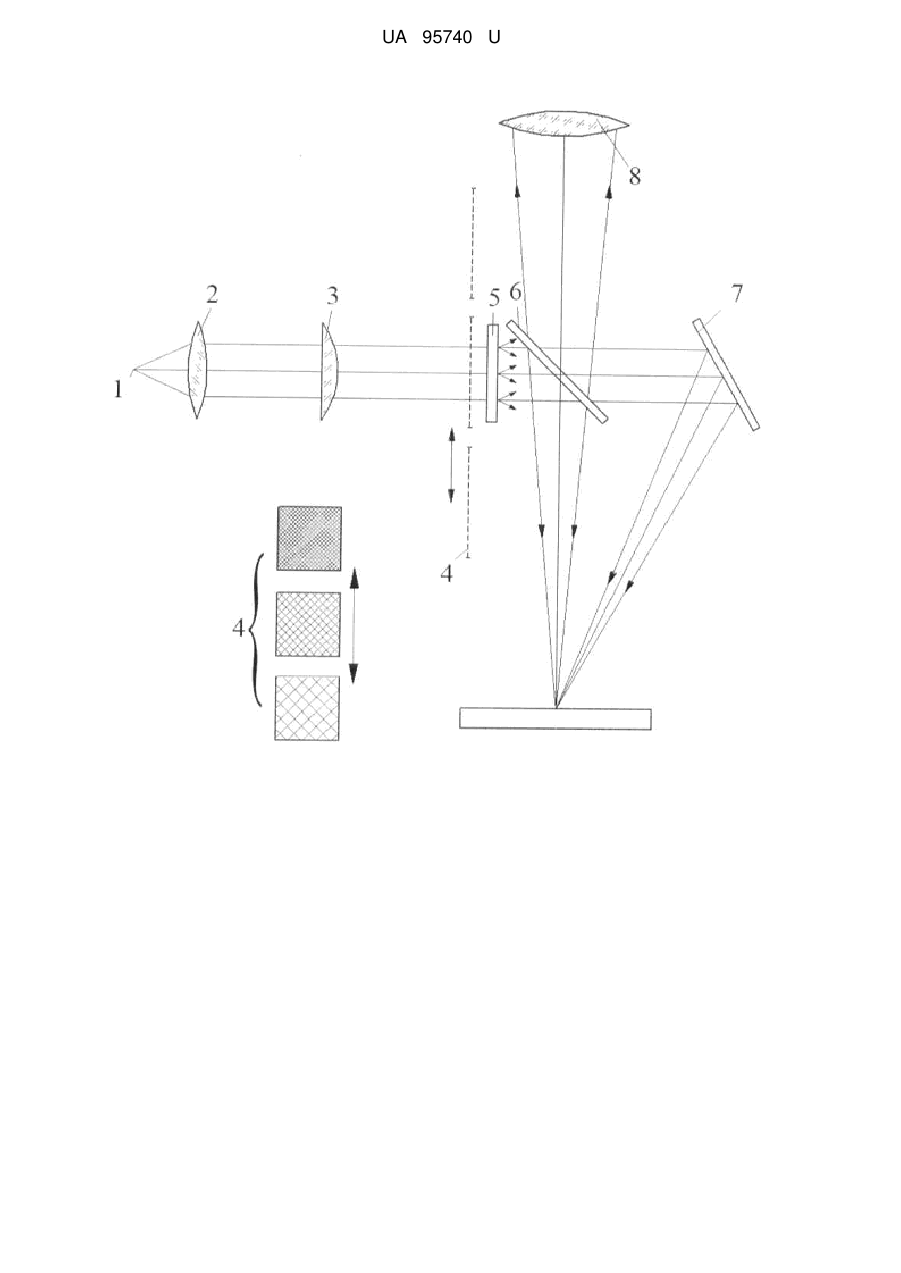

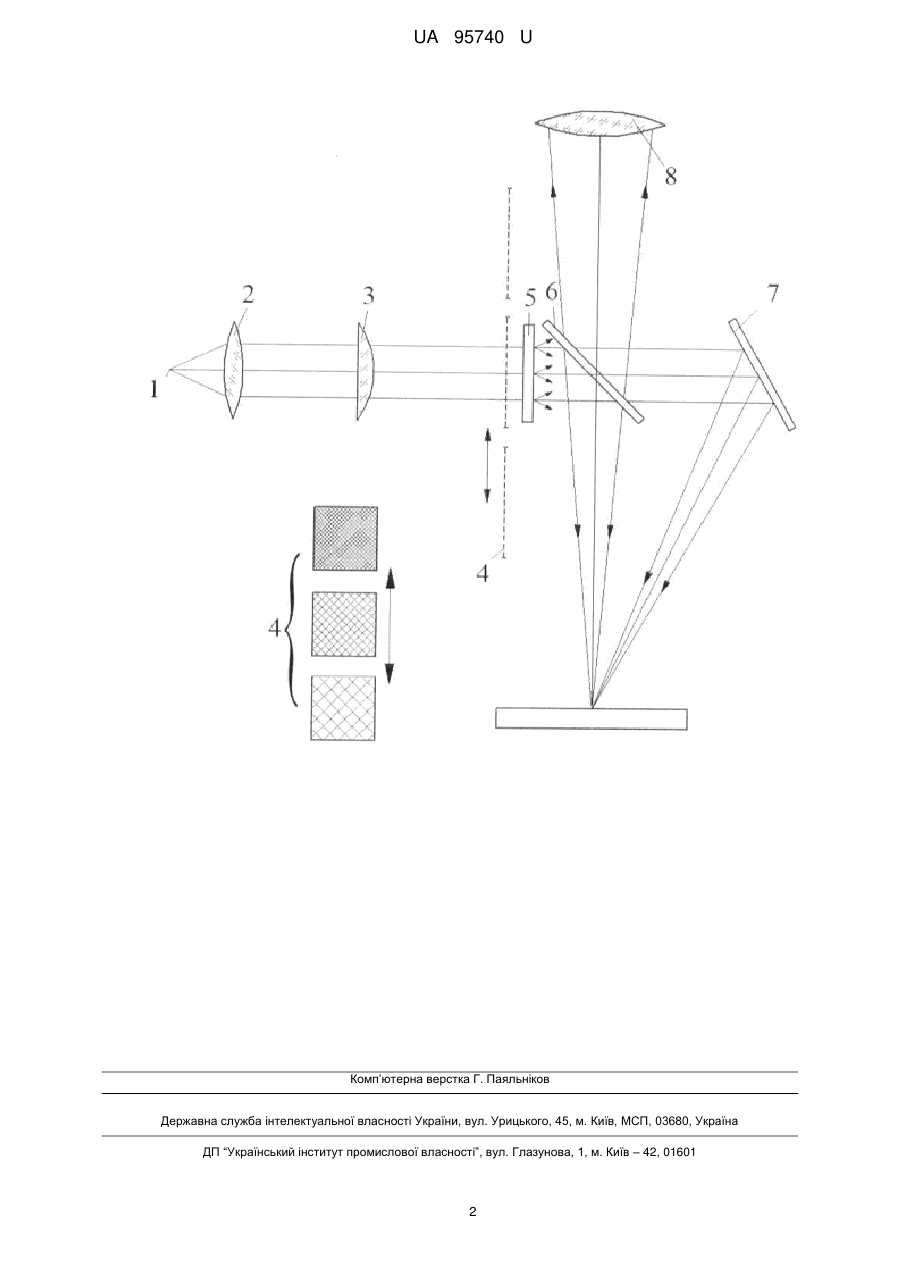

Реферат: UA 95740 U UA 95740 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до оптичного приладобудування і може бути використана як освітлювальний пристрій мікроскопа. Відома конструкція того ж призначення [1], яка складається з джерела світла, колектора, комбінованого лінзового растра та конденсатора. Така система характеризується високою рівномірністю освітлення по всьому полю зору. Завдяки тому, що кроки прилеглих одна до одної частин комбінованого растру відносяться як 2:1, а апертури лінзових елементів растра рівні між собою, при додаванні освітленостей інтерференційних картин, які утворюються в результаті проходження світлом растра, розподілення освітленості згладжується. Недоліком такої конструкції є відсутність системи регулювання освітленості поля зору. Найбільш близьким по конструкції є освітлювальний пристрій [2], прийнятий як найближчий аналог, що складається з джерела світла, колектора, освітлювальної системи та дифузнорозсіюючого матового скла. Світлоділильна пластина розміщена перед об'єктивом і нахилена під кутом 45°, а дифузно-розсіююче скло встановлено вертикально перед світлоділильною пластиною. Таке розташування пластини та матового скла дозволяє створити всебічно дифузно-розсіююче освітлення. Недоліком такого пристрою є відсутність можливості регулювання величини освітленості поля зору, що погіршує умови спостереження досліджуваного об'єкту. В основу корисної моделі поставлено задачу вдосконалення освітлювального пристрою, який забезпечує регулювання величини освітленості поля зору. Поставлена задача вирішується тим, що в освітлювальному пристрої, який складається з джерела випромінювання, колектора, освітлювальної системи, встановленого під прямим кутом до освітлюючого пучка дифузно-розсіюючого матового скла, світлоділильної напівпрозорої пластини, нахиленої до пучка під кутом 45°, та плоского відбиваючого дзеркала, відбиваюча поверхня якого нахилена до оптичної вісі мікроскопа на кут приблизно 30°, згідно з корисною моделлю, перед дифузно-розсіюючим матовим склом встановлено набір змінних сітчастих послаблювачів із змінним коефіцієнтом пропускання. Суть корисної моделі пояснюється кресленням, де зображена принципова оптична схема освітлювального пристрою. Пристрій складається з джерела випромінювання 1, колектора 2, освітлювальної системи, яку забезпечує лінза 3, набору змінних сітчастих послаблювачів 4, дифузно-розсіюючого матового скла 5, світлоділильної напівпрозорої пластини 6, плоского відбиваючого дзеркала 7. Світлоділильна напівпрозора пластина 6 розміщена перед об'єктивом 8 та нахилена до пучка під кутом 45°, а дифузно-розсіююче матове скло 5 встановлене вертикально перед світлоділильною напівпрозорою пластиною безпосередньо біля неї. Перед дифузнорозсіюючим матовим склом 5 встановлено набір змінних сітчастих послаблювачів 4. Плоске відбиваюче дзеркало 7 розміщено за світлоділильною напівпрозорою пластиною 6 під кутом 30° до оптичної осі мікроскопа. Принцип дії пристрою полягає у тому, що світло від джерела випромінювання проходить через один із сітчастих послаблювачів та дифузно-розсіююче матове скло і потрапляє на нахилену світлоділильну напівпрозору пластину та плоске відбиваюче дзеркало. Розташування світлоділильної напівпрозорої пластини під кутом 45° до пучка та плоского відбиваючого дзеркала під кутом 30° до оптичної осі мікроскопа дає змогу підвищити контраст зображення і рівномірність освітлення поля зору та отримати чітке зображення по всьому полю зору. Взаємне розташування набору змінних сітчастих послаблювачів зі змінним коефіцієнтом пропускання та дифузно-розсіюючого матового скла дозволяє регулювати величину освітленості поля зору. Технічний результат полягає в покращенні умов спостереження досліджуваного об'єкта. Джерела інформації: 1) А. С. СРСР, № 1191866, МПК G02B 21/06 від 1988 р. 2) А. С. СРСР, № 1115500/26-10, МПК G02B 21/06 від 1968 р. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Освітлювальний пристрій, який складається з джерела випромінювання, колектора, освітлювальної системи, встановленого під прямим кутом до освітлюючого пучка дифузнорозсіюючого матового скла, світлоділильної напівпрозорої пластини, нахиленої до пучка під кутом 45°, та плоского відбиваючого дзеркала, відбиваюча поверхня якого нахилена до оптичної осі мікроскопа на кут приблизно 30°, який відрізняється тим, що перед дифузно-розсіюючим матовим склом встановлено набір змінних сітчастих послаблювачів із змінним коефіцієнтом пропускання. 1 UA 95740 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
