Куля для гладкоствольної мисливської зброї

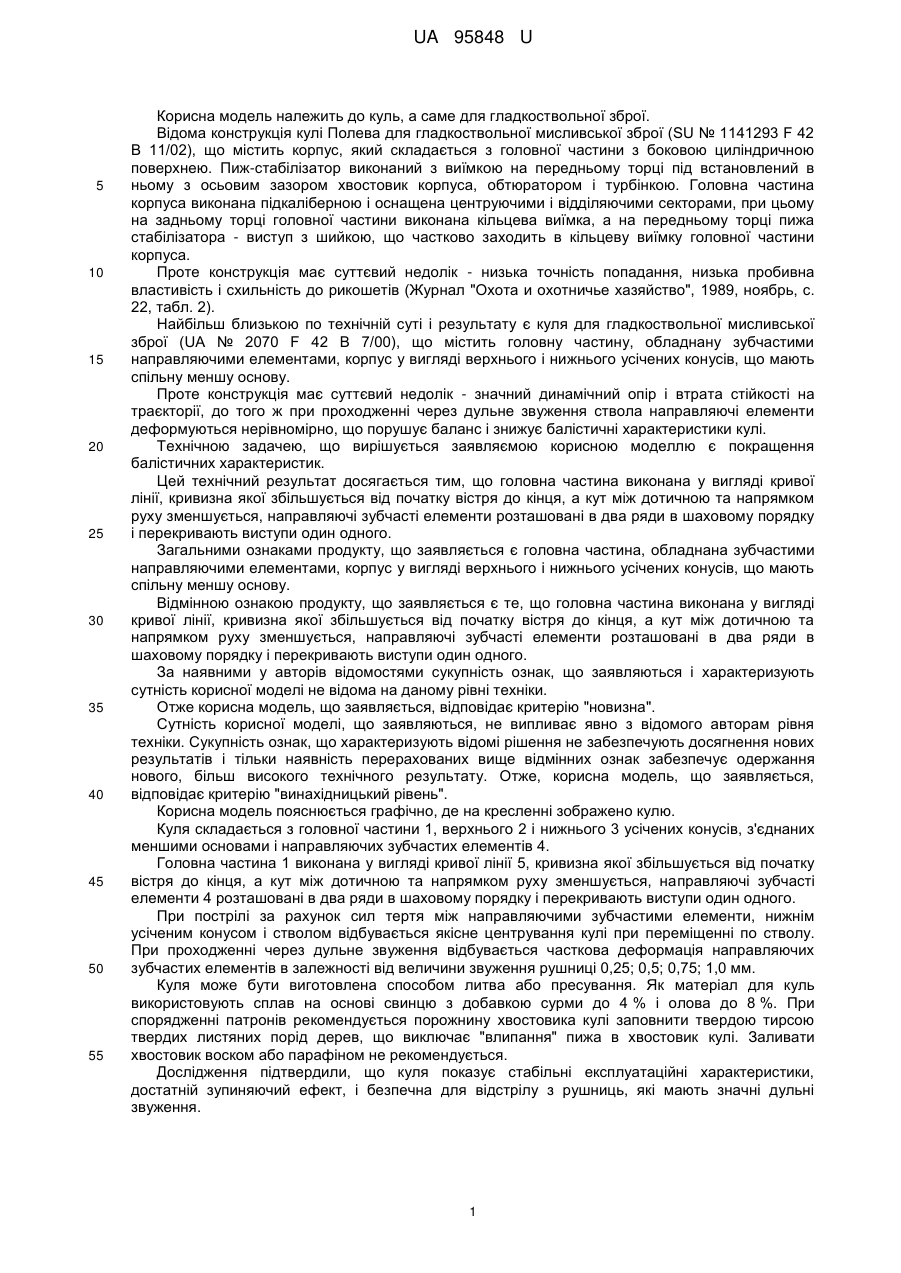

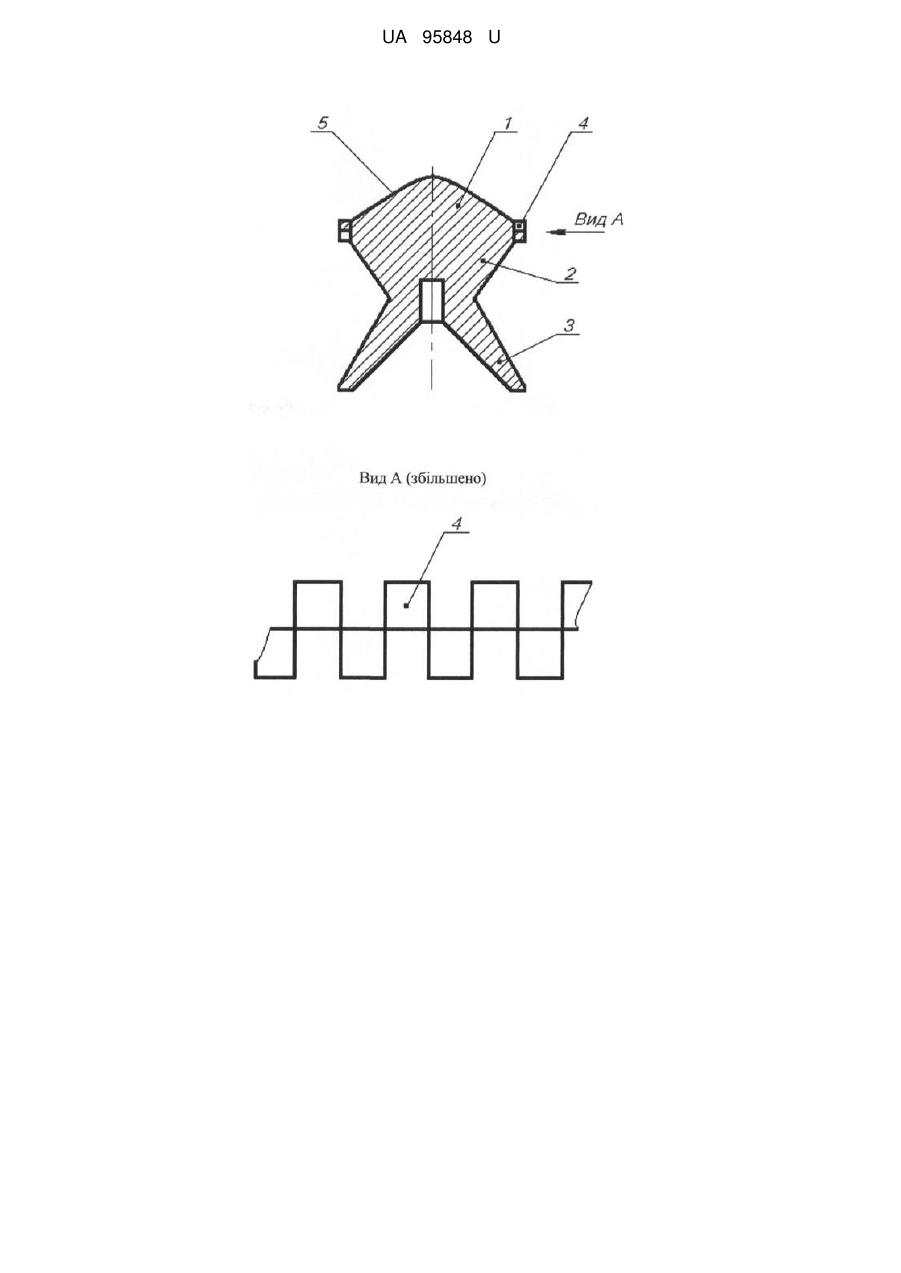

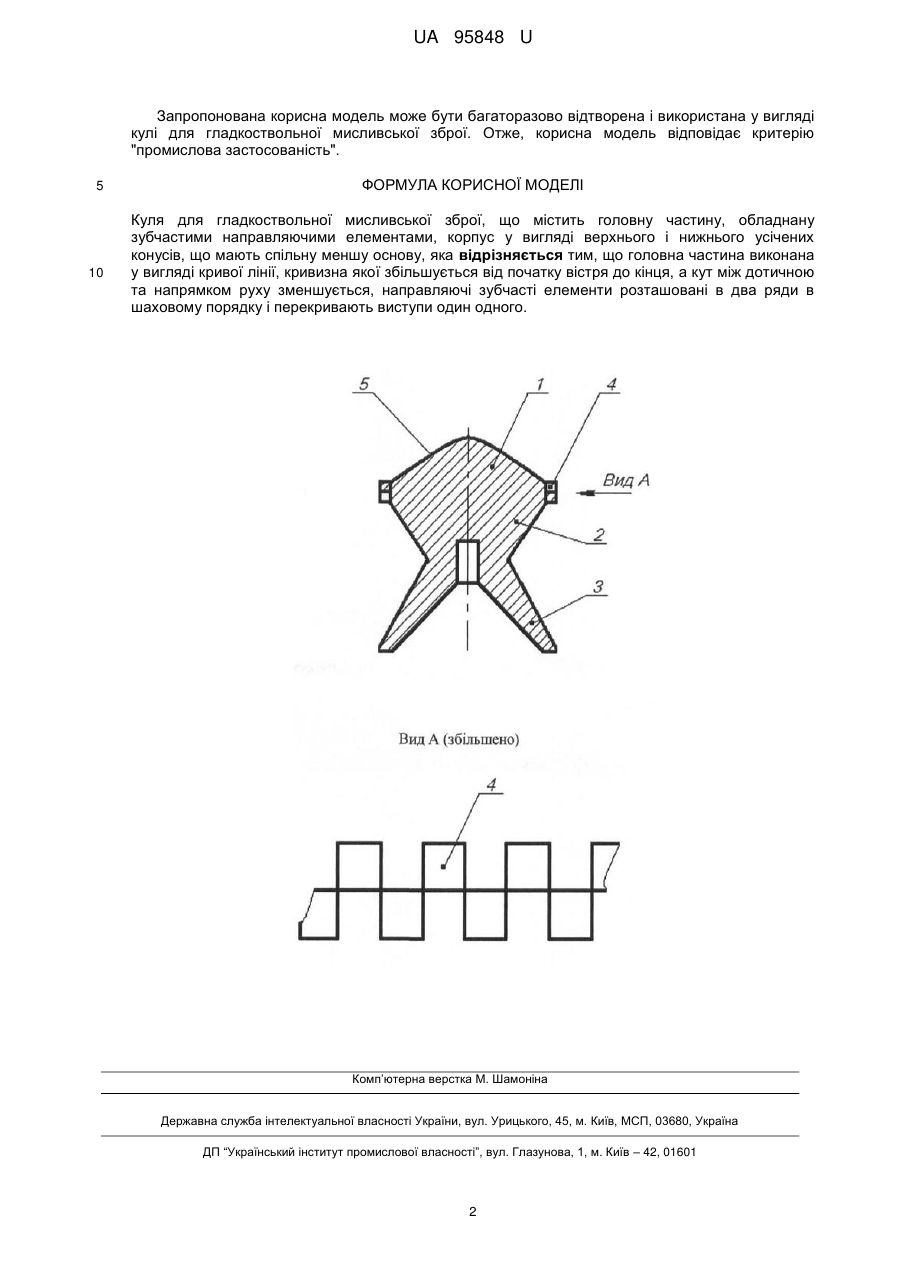

Реферат: Куля для гладкоствольної мисливської зброї, містить головну частину, обладнану зубчастими направляючими елементами, корпус у вигляді верхнього і нижнього усічених конусів, що мають спільну меншу основу. Головна частина виконана у вигляді кривої лінії, кривизна якої збільшується від початку вістря до кінця, а кут між дотичною та напрямком руху зменшується, направляючі зубчасті елементи розташовані в два ряди в шаховому порядку і перекривають виступи один одного. UA 95848 U (12) UA 95848 U UA 95848 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до куль, а саме для гладкоствольної зброї. Відома конструкція кулі Полева для гладкоствольної мисливської зброї (SU № 1141293 F 42 В 11/02), що містить корпус, який складається з головної частини з боковою циліндричною поверхнею. Пиж-стабілізатор виконаний з виїмкою на передньому торці під встановлений в ньому з осьовим зазором хвостовик корпуса, обтюратором і турбінкою. Головна частина корпуса виконана підкаліберною і оснащена центруючими і відділяючими секторами, при цьому на задньому торці головної частини виконана кільцева виїмка, а на передньому торці пижа стабілізатора - виступ з шийкою, що частково заходить в кільцеву виїмку головної частини корпуса. Проте конструкція має суттєвий недолік - низька точність попадання, низька пробивна властивість і схильність до рикошетів (Журнал "Охота и охотничье хазяйство", 1989, ноябрь, с. 22, табл. 2). Найбільш близькою по технічній суті і результату є куля для гладкоствольної мисливської зброї (UA № 2070 F 42 В 7/00), що містить головну частину, обладнану зубчастими направляючими елементами, корпус у вигляді верхнього і нижнього усічених конусів, що мають спільну меншу основу. Проте конструкція має суттєвий недолік - значний динамічний опір і втрата стійкості на траєкторії, до того ж при проходженні через дульне звуження ствола направляючі елементи деформуються нерівномірно, що порушує баланс і знижує балістичні характеристики кулі. Технічною задачею, що вирішується заявляємою корисною моделлю є покращення балістичних характеристик. Цей технічний результат досягається тим, що головна частина виконана у вигляді кривої лінії, кривизна якої збільшується від початку вістря до кінця, а кут між дотичною та напрямком руху зменшується, направляючі зубчасті елементи розташовані в два ряди в шаховому порядку і перекривають виступи один одного. Загальними ознаками продукту, що заявляється є головна частина, обладнана зубчастими направляючими елементами, корпус у вигляді верхнього і нижнього усічених конусів, що мають спільну меншу основу. Відмінною ознакою продукту, що заявляється є те, що головна частина виконана у вигляді кривої лінії, кривизна якої збільшується від початку вістря до кінця, а кут між дотичною та напрямком руху зменшується, направляючі зубчасті елементи розташовані в два ряди в шаховому порядку і перекривають виступи один одного. За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують сутність корисної моделі не відома на даному рівні техніки. Отже корисна модель, що заявляється, відповідає критерію "новизна". Сутність корисної моделі, що заявляються, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш високого технічного результату. Отже, корисна модель, що заявляється, відповідає критерію "винахідницький рівень". Корисна модель пояснюється графічно, де на кресленні зображено кулю. Куля складається з головної частини 1, верхнього 2 і нижнього 3 усічених конусів, з'єднаних меншими основами і направляючих зубчастих елементів 4. Головна частина 1 виконана у вигляді кривої лінії 5, кривизна якої збільшується від початку вістря до кінця, а кут між дотичною та напрямком руху зменшується, направляючі зубчасті елементи 4 розташовані в два ряди в шаховому порядку і перекривають виступи один одного. При пострілі за рахунок сил тертя між направляючими зубчастими елементи, нижнім усіченим конусом і стволом відбувається якісне центрування кулі при переміщенні по стволу. При проходженні через дульне звуження відбувається часткова деформація направляючих зубчастих елементів в залежності від величини звуження рушниці 0,25; 0,5; 0,75; 1,0 мм. Куля може бути виготовлена способом литва або пресування. Як матеріал для куль використовують сплав на основі свинцю з добавкою сурми до 4 % і олова до 8 %. При спорядженні патронів рекомендується порожнину хвостовика кулі заповнити твердою тирсою твердих листяних порід дерев, що виключає "влипання" пижа в хвостовик кулі. Заливати хвостовик воском або парафіном не рекомендується. Дослідження підтвердили, що куля показує стабільні експлуатаційні характеристики, достатній зупиняючий ефект, і безпечна для відстрілу з рушниць, які мають значні дульні звуження. 1 UA 95848 U Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді кулі для гладкоствольної мисливської зброї. Отже, корисна модель відповідає критерію "промислова застосованість". 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Куля для гладкоствольної мисливської зброї, що містить головну частину, обладнану зубчастими направляючими елементами, корпус у вигляді верхнього і нижнього усічених конусів, що мають спільну меншу основу, яка відрізняється тим, що головна частина виконана у вигляді кривої лінії, кривизна якої збільшується від початку вістря до кінця, а кут між дотичною та напрямком руху зменшується, направляючі зубчасті елементи розташовані в два ряди в шаховому порядку і перекривають виступи один одного. Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
