Сушарка

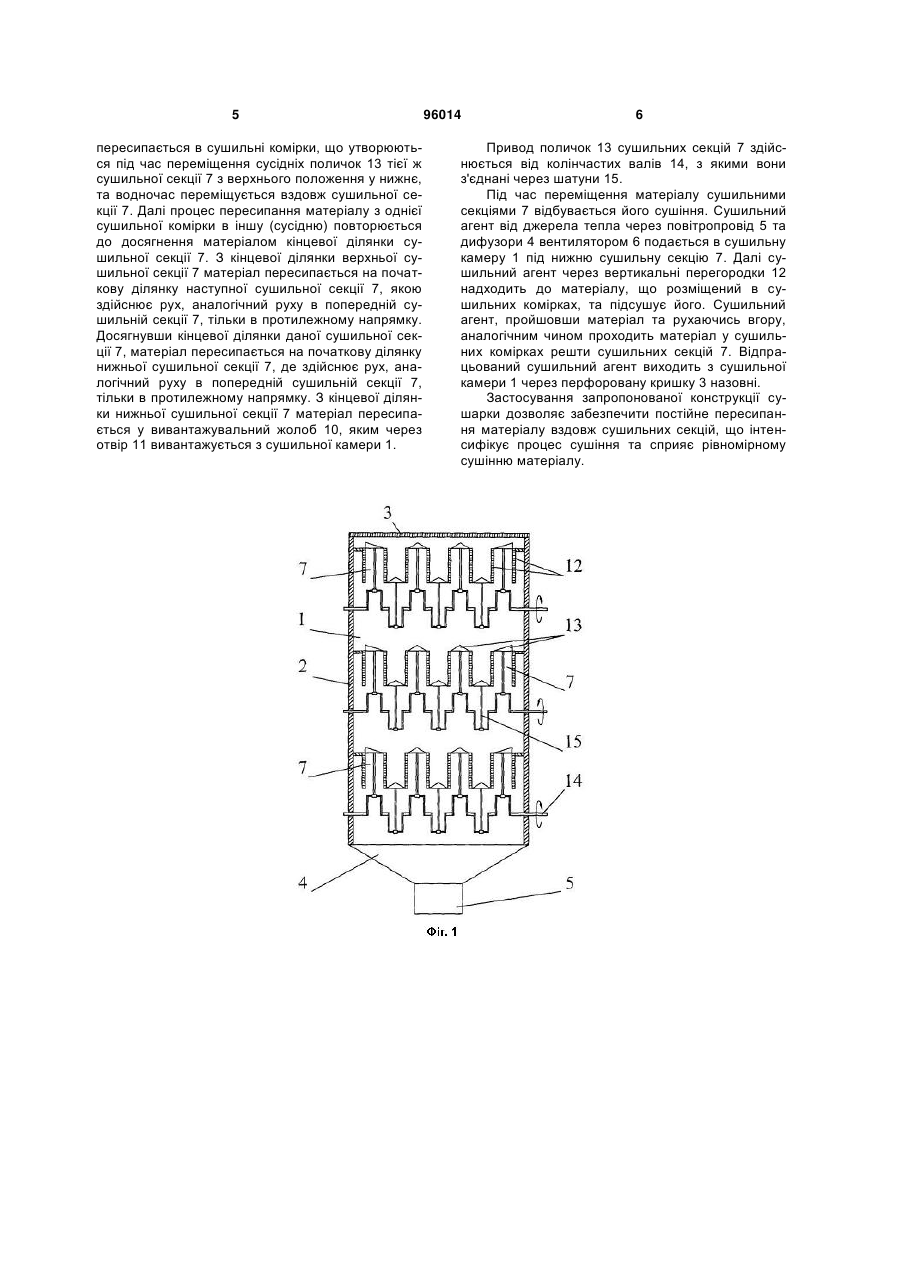

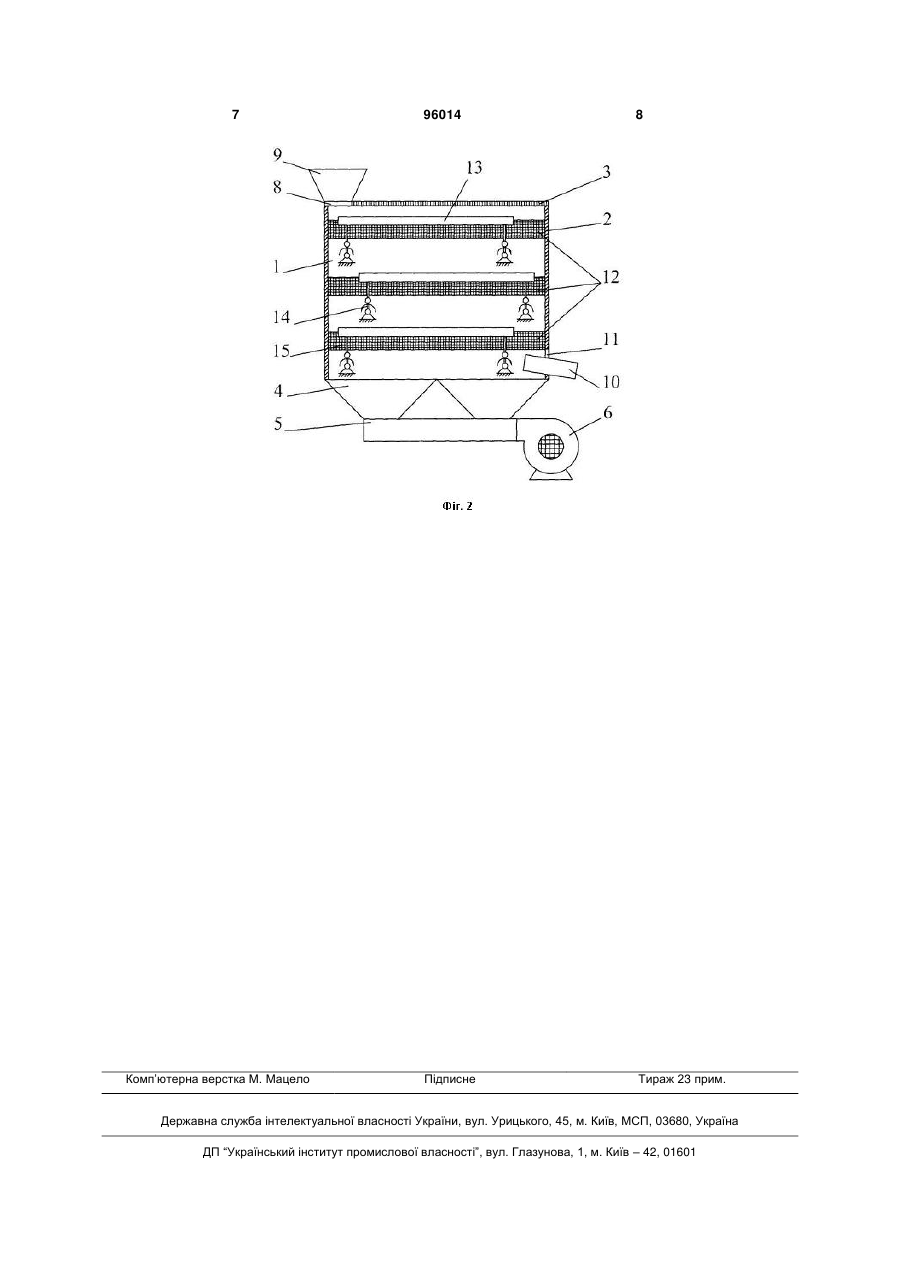

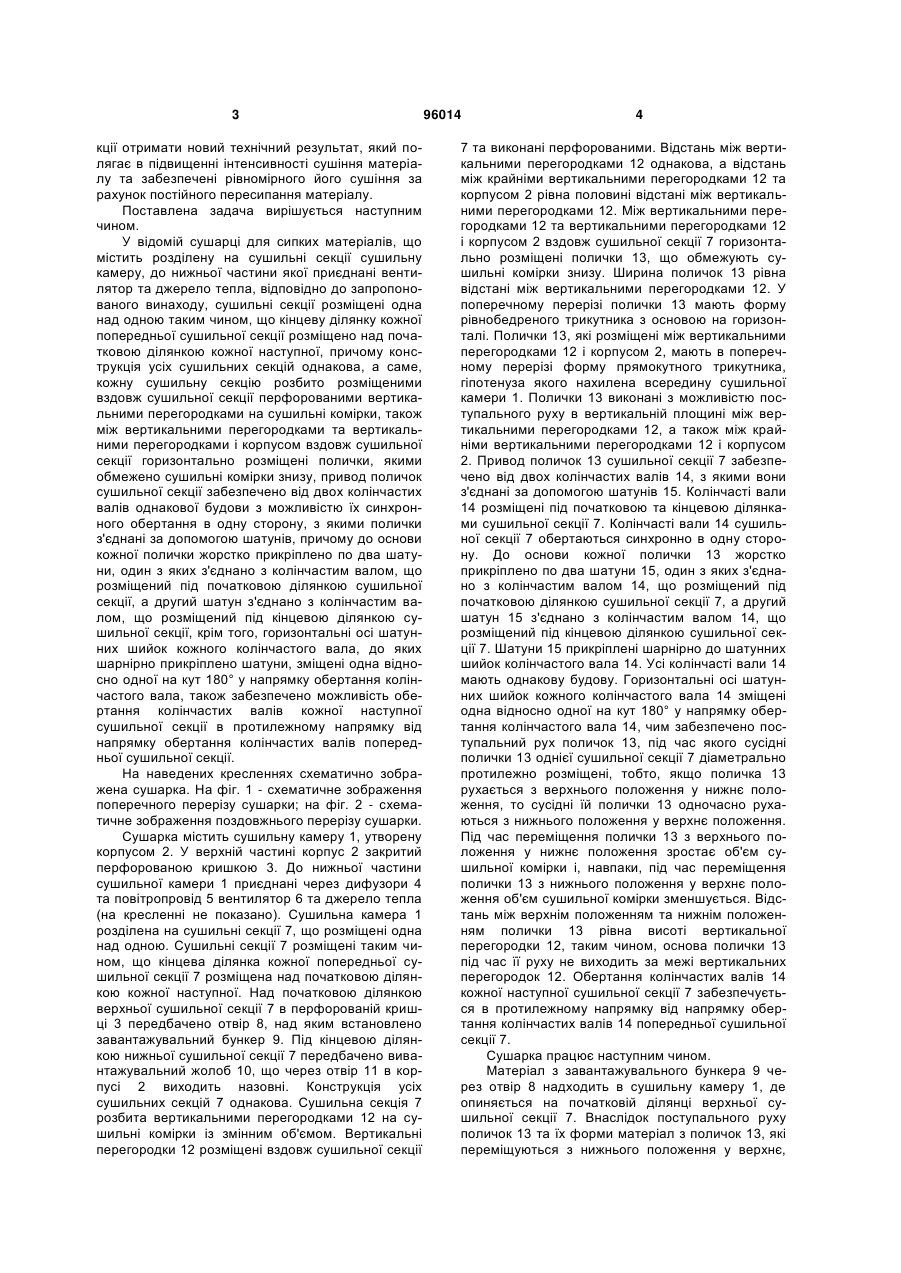

Сушарка, що містить розділену на сушильні секції сушильну камеру, до нижньої частини якої приєднані вентилятор та джерело тепла, яка відрізняється тим, що сушильна камера утворена корпусом, сушильні секції розміщені одна над одною таким чином, що кінцева ділянка кожної попередньої сушильної секції розміщена над початковою ділянкою кожної наступної, кожна сушильна секція розділена розміщеними вздовж неї перфо C2 2 (19) 1 3 кції отримати новий технічний результат, який полягає в підвищенні інтенсивності сушіння матеріалу та забезпечені рівномірного його сушіння за рахунок постійного пересипання матеріалу. Поставлена задача вирішується наступним чином. У відомій сушарці для сипких матеріалів, що містить розділену на сушильні секції сушильну камеру, до нижньої частини якої приєднані вентилятор та джерело тепла, відповідно до запропонованого винаходу, сушильні секції розміщені одна над одною таким чином, що кінцеву ділянку кожної попередньої сушильної секції розміщено над початковою ділянкою кожної наступної, причому конструкція усіх сушильних секцій однакова, а саме, кожну сушильну секцію розбито розміщеними вздовж сушильної секції перфорованими вертикальними перегородками на сушильні комірки, також між вертикальними перегородками та вертикальними перегородками і корпусом вздовж сушильної секції горизонтально розміщені полички, якими обмежено сушильні комірки знизу, привод поличок сушильної секції забезпечено від двох колінчастих валів однакової будови з можливістю їх синхронного обертання в одну сторону, з якими полички з'єднані за допомогою шатунів, причому до основи кожної полички жорстко прикріплено по два шатуни, один з яких з'єднано з колінчастим валом, що розміщений під початковою ділянкою сушильної секції, а другий шатун з'єднано з колінчастим валом, що розміщений під кінцевою ділянкою сушильної секції, крім того, горизонтальні осі шатунних шийок кожного колінчастого вала, до яких шарнірно прикріплено шатуни, зміщені одна відносно одної на кут 180° у напрямку обертання колінчастого вала, також забезпечено можливість обертання колінчастих валів кожної наступної сушильної секції в протилежному напрямку від напрямку обертання колінчастих валів попередньої сушильної секції. На наведених кресленнях схематично зображена сушарка. На фіг. 1 - схематичне зображення поперечного перерізу сушарки; на фіг. 2 - схематичне зображення поздовжнього перерізу сушарки. Сушарка містить сушильну камеру 1, утворену корпусом 2. У верхній частині корпус 2 закритий перфорованою кришкою 3. До нижньої частини сушильної камери 1 приєднані через дифузори 4 та повітропровід 5 вентилятор 6 та джерело тепла (на кресленні не показано). Сушильна камера 1 розділена на сушильні секції 7, що розміщені одна над одною. Сушильні секції 7 розміщені таким чином, що кінцева ділянка кожної попередньої сушильної секції 7 розміщена над початковою ділянкою кожної наступної. Над початковою ділянкою верхньої сушильної секції 7 в перфорованій кришці 3 передбачено отвір 8, над яким встановлено завантажувальний бункер 9. Під кінцевою ділянкою нижньої сушильної секції 7 передбачено вивантажувальний жолоб 10, що через отвір 11 в корпусі 2 виходить назовні. Конструкція усіх сушильних секцій 7 однакова. Сушильна секція 7 розбита вертикальними перегородками 12 на сушильні комірки із змінним об'ємом. Вертикальні перегородки 12 розміщені вздовж сушильної секції 96014 4 7 та виконані перфорованими. Відстань між вертикальними перегородками 12 однакова, а відстань між крайніми вертикальними перегородками 12 та корпусом 2 рівна половині відстані між вертикальними перегородками 12. Між вертикальними перегородками 12 та вертикальними перегородками 12 і корпусом 2 вздовж сушильної секції 7 горизонтально розміщені полички 13, що обмежують сушильні комірки знизу. Ширина поличок 13 рівна відстані між вертикальними перегородками 12. У поперечному перерізі полички 13 мають форму рівнобедреного трикутника з основою на горизонталі. Полички 13, які розміщені між вертикальними перегородками 12 і корпусом 2, мають в поперечному перерізі форму прямокутного трикутника, гіпотенуза якого нахилена всередину сушильної камери 1. Полички 13 виконані з можливістю поступального руху в вертикальній площині між вертикальними перегородками 12, а також між крайніми вертикальними перегородками 12 і корпусом 2. Привод поличок 13 сушильної секції 7 забезпечено від двох колінчастих валів 14, з якими вони з'єднані за допомогою шатунів 15. Колінчасті вали 14 розміщені під початковою та кінцевою ділянками сушильної секції 7. Колінчасті вали 14 сушильної секції 7 обертаються синхронно в одну сторону. До основи кожної полички 13 жорстко прикріплено по два шатуни 15, один з яких з'єднано з колінчастим валом 14, що розміщений під початковою ділянкою сушильної секції 7, а другий шатун 15 з'єднано з колінчастим валом 14, що розміщений під кінцевою ділянкою сушильної секції 7. Шатуни 15 прикріплені шарнірно до шатунних шийок колінчастого вала 14. Усі колінчасті вали 14 мають однакову будову. Горизонтальні осі шатунних шийок кожного колінчастого вала 14 зміщені одна відносно одної на кут 180° у напрямку обертання колінчастого вала 14, чим забезпечено поступальний рух поличок 13, під час якого сусідні полички 13 однієї сушильної секції 7 діаметрально протилежно розміщені, тобто, якщо поличка 13 рухається з верхнього положення у нижнє положення, то сусідні їй полички 13 одночасно рухаються з нижнього положення у верхнє положення. Під час переміщення полички 13 з верхнього положення у нижнє положення зростає об'єм сушильної комірки і, навпаки, під час переміщення полички 13 з нижнього положення у верхнє положення об'єм сушильної комірки зменшується. Відстань між верхнім положенням та нижнім положенням полички 13 рівна висоті вертикальної перегородки 12, таким чином, основа полички 13 під час її руху не виходить за межі вертикальних перегородок 12. Обертання колінчастих валів 14 кожної наступної сушильної секції 7 забезпечується в протилежному напрямку від напрямку обертання колінчастих валів 14 попередньої сушильної секції 7. Сушарка працює наступним чином. Матеріал з завантажувального бункера 9 через отвір 8 надходить в сушильну камеру 1, де опиняється на початковій ділянці верхньої сушильної секції 7. Внаслідок поступального руху поличок 13 та їх форми матеріал з поличок 13, які переміщуються з нижнього положення у верхнє, 5 пересипається в сушильні комірки, що утворюються під час переміщення сусідніх поличок 13 тієї ж сушильної секції 7 з верхнього положення у нижнє, та водночас переміщується вздовж сушильної секції 7. Далі процес пересипання матеріалу з однієї сушильної комірки в іншу (сусідню) повторюється до досягнення матеріалом кінцевої ділянки сушильної секції 7. З кінцевої ділянки верхньої сушильної секції 7 матеріал пересипається на початкову ділянку наступної сушильної секції 7, якою здійснює рух, аналогічний руху в попередній сушильній секції 7, тільки в протилежному напрямку. Досягнувши кінцевої ділянки даної сушильної секції 7, матеріал пересипається на початкову ділянку нижньої сушильної секції 7, де здійснює рух, аналогічний руху в попередній сушильній секції 7, тільки в протилежному напрямку. З кінцевої ділянки нижньої сушильної секції 7 матеріал пересипається у вивантажувальний жолоб 10, яким через отвір 11 вивантажується з сушильної камери 1. 96014 6 Привод поличок 13 сушильних секцій 7 здійснюється від колінчастих валів 14, з якими вони з'єднані через шатуни 15. Під час переміщення матеріалу сушильними секціями 7 відбувається його сушіння. Сушильний агент від джерела тепла через повітропровід 5 та дифузори 4 вентилятором 6 подається в сушильну камеру 1 під нижню сушильну секцію 7. Далі сушильний агент через вертикальні перегородки 12 надходить до матеріалу, що розміщений в сушильних комірках, та підсушує його. Сушильний агент, пройшовши матеріал та рухаючись вгору, аналогічним чином проходить матеріал у сушильних комірках решти сушильних секцій 7. Відпрацьований сушильний агент виходить з сушильної камери 1 через перфоровану кришку 3 назовні. Застосування запропонованої конструкції сушарки дозволяє забезпечити постійне пересипання матеріалу вздовж сушильних секцій, що інтенсифікує процес сушіння та сприяє рівномірному сушінню матеріалу. 7 Комп’ютерна верстка М. Мацело 96014 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
