Трієр селекційно-насінницький

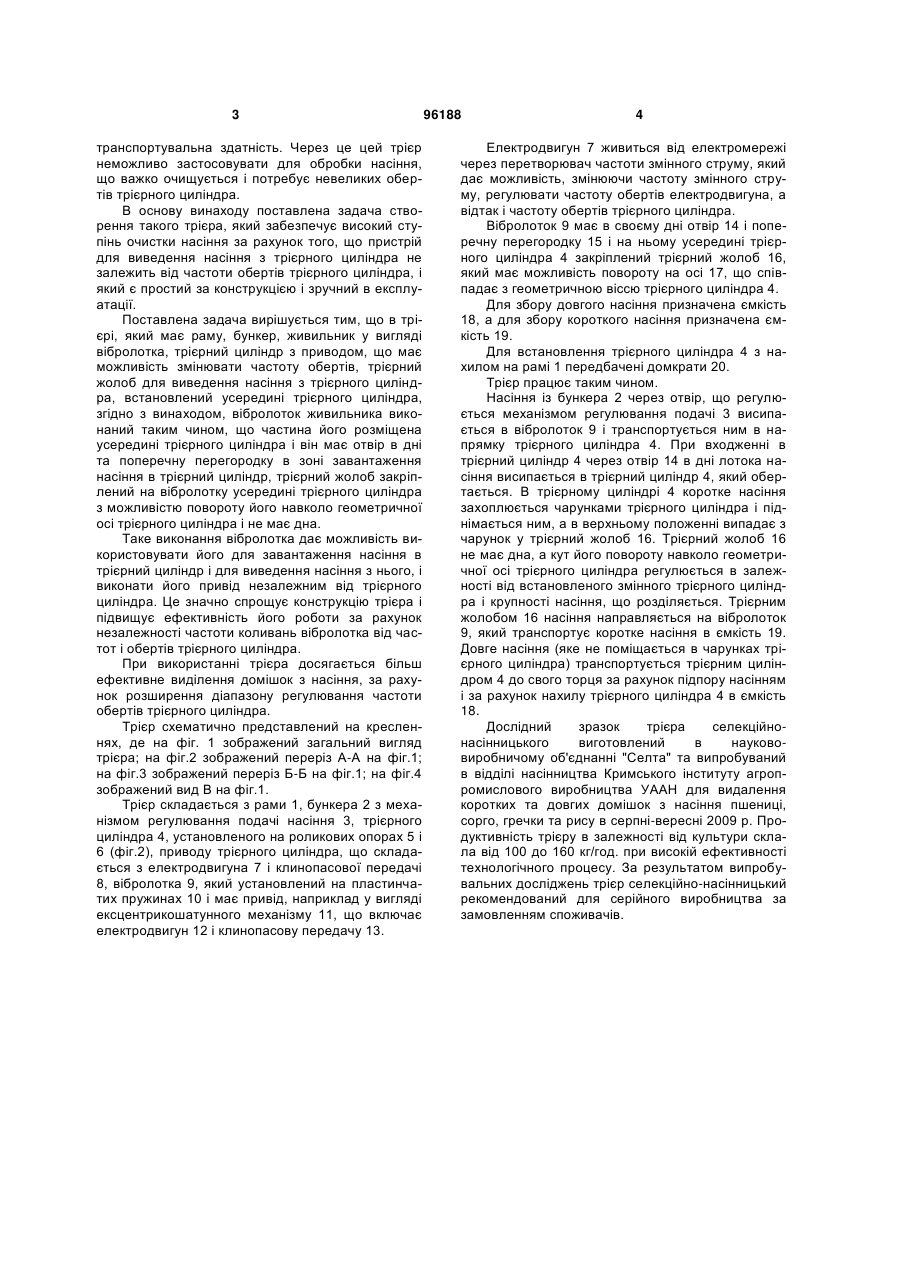

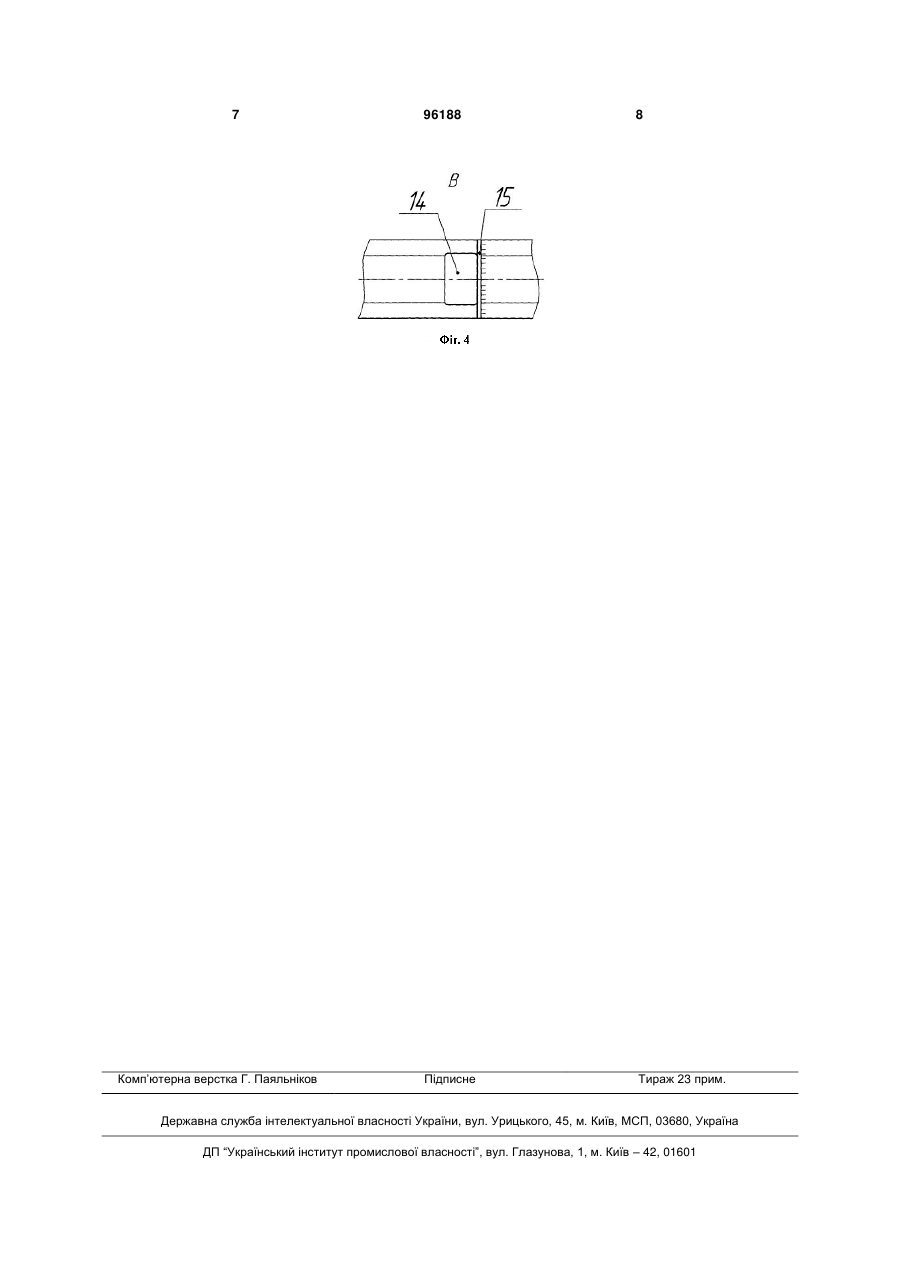

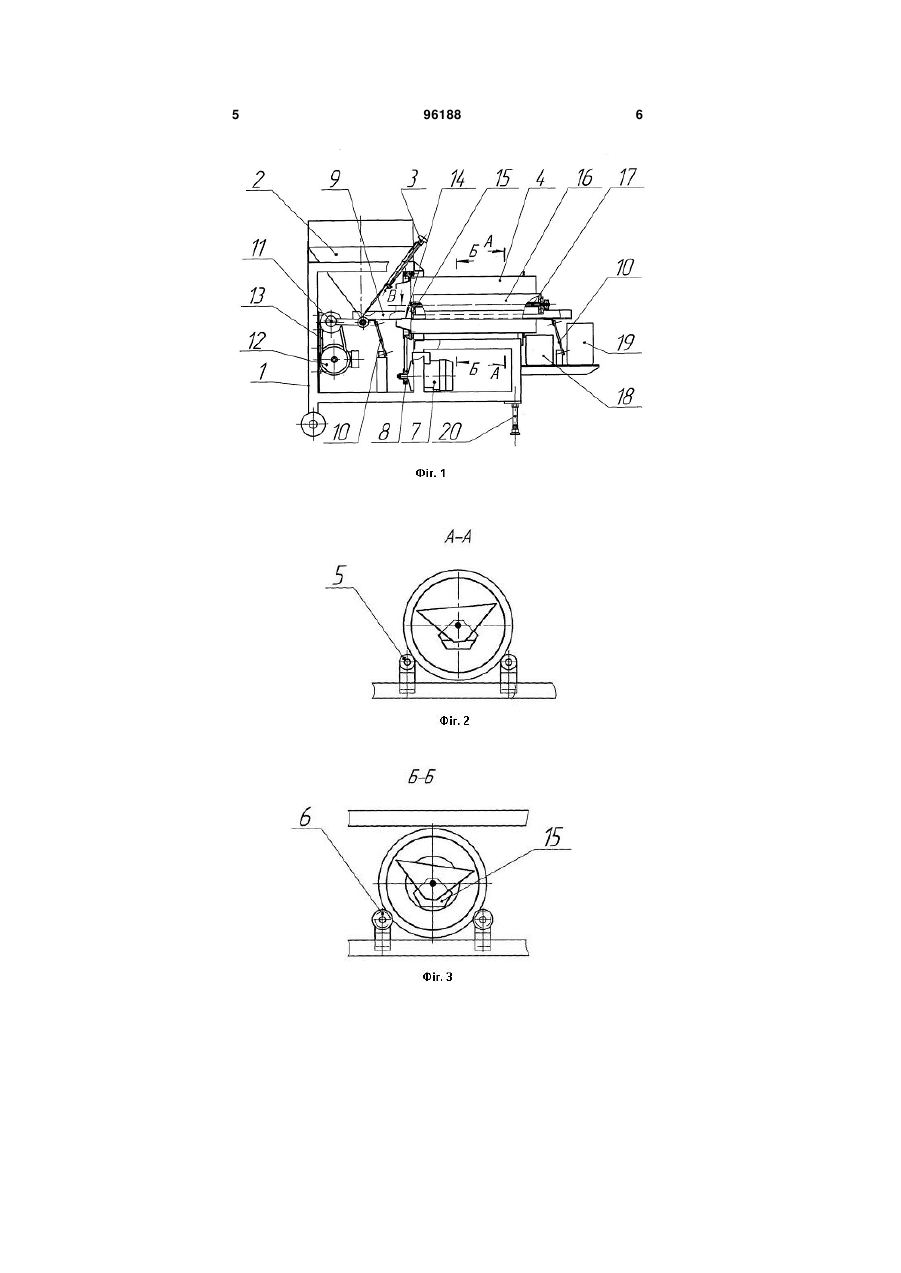

Трієр селекційно-насінницький, який має раму, бункер, живильник у вигляді вібролотка, трієрний циліндр з приводом, що має можливість змінювати частоту обертів, і трієрний жолоб для виведення насіння з трієрного циліндра, встановлений усередині трієрного циліндра, який відрізняється тим, що частина вібролотка живильника розміщена усередині трієрного циліндра, вібролоток має отвір у своєму дні і поперечну перегородку в зоні завантаження насіння в трієрний циліндр, а трієрний жолоб закріплений на вібролотку усередині трієрного циліндра з можливістю повороту його навколо геометричної осі трієрного циліндра і не має дна. Винахід належить до галузі сільськогосподарського машинобудування, а саме до трієрів, призначених для видалення з насіння сільськогосподарських культур довгих або коротких домішок, переважно при селекції і насінництві. Відомий трієр, який складається з трієрного циліндра, що має можливість обертання, установленого усередині трієрного циліндра похилого жолоба для виведення насіння, дно якого виконано секційним, жорстко зв'язаних з трієрним циліндром підйомних коліс і кільцевого лотка з отворами, сполученими між собою патрубками [SU 1470361 A1, 5 В07В13/02, 07.04.1989. Бюл. №13]. Відомий також пристрій для розділення матеріалів по крупності, який має барабан з внутрішньою чарунковою поверхнею, привід барабана, завантажувальний дозатор, розвантажувальний жолоб, кільцевий жолоб з ковшами і пристрій для автоматичного регулювання режиму роботи [SU 1660774 A1, 5 В07В13/02. 07.07.1991. Бюл №25]. Ці трієри мають дуже складну конструкцію і призначені для обробки великих об'ємів насіння або інших матеріалів і тому при селекції і насінни цтві сільськогосподарських культур не можуть бути використані. Відомий також трієр для виділення домішок з насіння, що застосовується в селекції і насінництві, який складається з рами, бункера, вібролотка живильника трієрного циліндра, який установлений на осі з можливістю обертання, трієрного жолоба, який установлений усередині трієрного циліндра і має коливач в вигляді штовхача, який взаємодіє із зигзагоподібною канавкою кільця, котре закріплене на трієрному циліндрі і обертається разом з ним. Цей трієр є найбільш близьким по технічній суті і вибраний як найближчий аналог (прототип) [Руководство по механизации селекционно-семеноводческих процессов. -М.:ВНИИМ, 1988. -С.132-135]. Недоліком цього трієра є недостатня ефективність через те, що при зміні обертів трієрного циліндра, що необхідно для встановлення оптимального режиму роботи трієра для обробки насіння різних культур, змінюється також частота коливань трієрного жолоба, який виводить насіння з трієрного циліндра, а при зменшенні частоти коливань жолоба зменшується або зовсім втрачається його (19) UA (11) 96188 (13) (21) a200911826 (22) 19.11.2009 (24) 10.10.2011 (46) 10.10.2011, Бюл.№ 19, 2011 р. (72) ТОВСТОГУЗ ПЕТР МИХАЙЛОВИЧ, ГОРОБЕЙ ВАСИЛЬ ПЕТРОВИЧ, КРАСНІЧЕНКО ОЛЕКСАНДР ЛЕОНІДОВИЧ (73) НАУКОВО-ВИРОБНИЧЕ ОБ`ЄДНАННЯ "СЕЛТА" НАЦІОНАЛЬНОГО НАУКОВОГО ЦЕНТРУ "ІНСТИТУТ МЕХАНІЗАЦІЇ ТА ЕЛЕКТРИФІКАЦІЇ СІЛЬСЬКОГО ГОСПОДАРСТВА" УКРАЇНСЬКОЇ АКАДЕМІЇ АГРАРНИХ НАУК (56) SU 1470361 A1, 07.04.1989. Бюл.№13 SU 1660774 A1, 07.07.1991. Бюл.№25 UA 68396 C2, 16.08.2004. Бюл.№8 SU 1710149 A1, 07.02.1992. Бюл.№5 SU 145408, 1962. Бюл.№5, подп. гр. №183 RU 2277014 C2, 27.05.2006. Бюл.№15 RU 2097151 C1, 27.11.1997 GB 239172, 21.01.1926 GB 237312, 22.07.1925 C2 1 3 транспортувальна здатність. Через це цей трієр неможливо застосовувати для обробки насіння, що важко очищується і потребує невеликих обертів трієрного циліндра. В основу винаходу поставлена задача створення такого трієра, який забезпечує високий ступінь очистки насіння за рахунок того, що пристрій для виведення насіння з трієрного циліндра не залежить від частоти обертів трієрного циліндра, і який є простий за конструкцією і зручний в експлуатації. Поставлена задача вирішується тим, що в трієрі, який має раму, бункер, живильник у вигляді вібролотка, трієрний циліндр з приводом, що має можливість змінювати частоту обертів, трієрний жолоб для виведення насіння з трієрного циліндра, встановлений усередині трієрного циліндра, згідно з винаходом, вібролоток живильника виконаний таким чином, що частина його розміщена усередині трієрного циліндра і він має отвір в дні та поперечну перегородку в зоні завантаження насіння в трієрний циліндр, трієрний жолоб закріплений на вібролотку усередині трієрного циліндра з можливістю повороту його навколо геометричної осі трієрного циліндра і не має дна. Таке виконання вібролотка дає можливість використовувати його для завантаження насіння в трієрний циліндр і для виведеннянасіння з нього, і виконати його привід незалежним від трієрного циліндра. Це значно спрощує конструкцію трієра і підвищує ефективність його роботи за рахунок незалежності частоти коливань вібролотка від частот і обертів трієрного циліндра. При використанні трієра досягається більш ефективне виділення домішок з насіння, за рахунок розширення діапазону регулювання частоти обертів трієрного циліндра. Трієр схематично представлений на кресленнях, де на фіг. 1 зображений загальний вигляд трієра; на фіг.2 зображений переріз А-А на фіг.1; на фіг.3 зображений переріз Б-Б на фіг.1; на фіг.4 зображений вид В на фіг.1. Трієр складається з рами 1, бункера 2 з механізмом регулювання подачі насіння 3, трієрного циліндра 4, установленого на роликових опорах 5 і 6 (фіг.2), приводу трієрного циліндра, що складається з електродвигуна 7 і клинопасової передачі 8, вібролотка 9, який установлений на пластинчатих пружинах 10 і має привід, наприклад у вигляді ексцентрикошатунного механізму 11, що включає електродвигун 12 і клинопасову передачу 13. 96188 4 Електродвигун 7 живиться від електромережі через перетворювач частоти змінного струму, який дає можливість, змінюючи частоту змінного струму, регулювати частоту обертів електродвигуна, а відтак і частоту обертів трієрного циліндра. Вібролоток 9 має в своєму дні отвір 14 і поперечну перегородку 15 і на ньому усередині трієрного циліндра 4 закріплений трієрний жолоб 16, який має можливість повороту на осі 17, що співпадає з геометричною віссю трієрного циліндра 4. Для збору довгого насіння призначена ємкість 18, а для збору короткого насіння призначена ємкість 19. Для встановлення трієрного циліндра 4 з нахилом на рамі 1 передбачені домкрати 20. Трієр працює таким чином. Насіння із бункера 2 через отвір, що регулюється механізмом регулювання подачі 3 висипається в вібролоток 9 і транспортується ним в напрямку трієрного циліндра 4. При входженні в трієрний циліндр 4 через отвір 14 в дні лотока насіння висипається в трієрний циліндр 4, який обертається. В трієрному циліндрі 4 коротке насіння захоплюється чарунками трієрного циліндра і піднімається ним, а в верхньому положенні випадає з чарунок у трієрний жолоб 16. Трієрний жолоб 16 не має дна, а кут його повороту навколо геометричної осі трієрного циліндра регулюється в залежності від встановленого змінного трієрного циліндра і крупності насіння, що розділяється. Трієрним жолобом 16 насіння направляється на вібролоток 9, який транспортує коротке насіння в ємкість 19. Довге насіння (яке не поміщається в чарунках трієрного циліндра) транспортується трієрним циліндром 4 до свого торця за рахунок підпору насінням і за рахунок нахилу трієрного циліндра 4 в ємкість 18. Дослідний зразок трієра селекційнонасінницького виготовлений в наукововиробничому об'єднанні "Селта" та випробуваний в відділі насінництва Кримського інституту агропромислового виробництва УААН для видалення коротких та довгих домішок з насіння пшениці, сорго, гречки та рису в серпні-вересні 2009 р. Продуктивність трієру в залежності від культури склала від 100 до 160 кг/год. при високій ефективності технологічного процесу. За результатом випробувальних досліджень трієр селекційно-насінницький рекомендований для серійного виробництва за замовленням споживачів. 5 96188 6 7 Комп’ютерна верстка Г. Паяльніков 96188 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
