Трієр

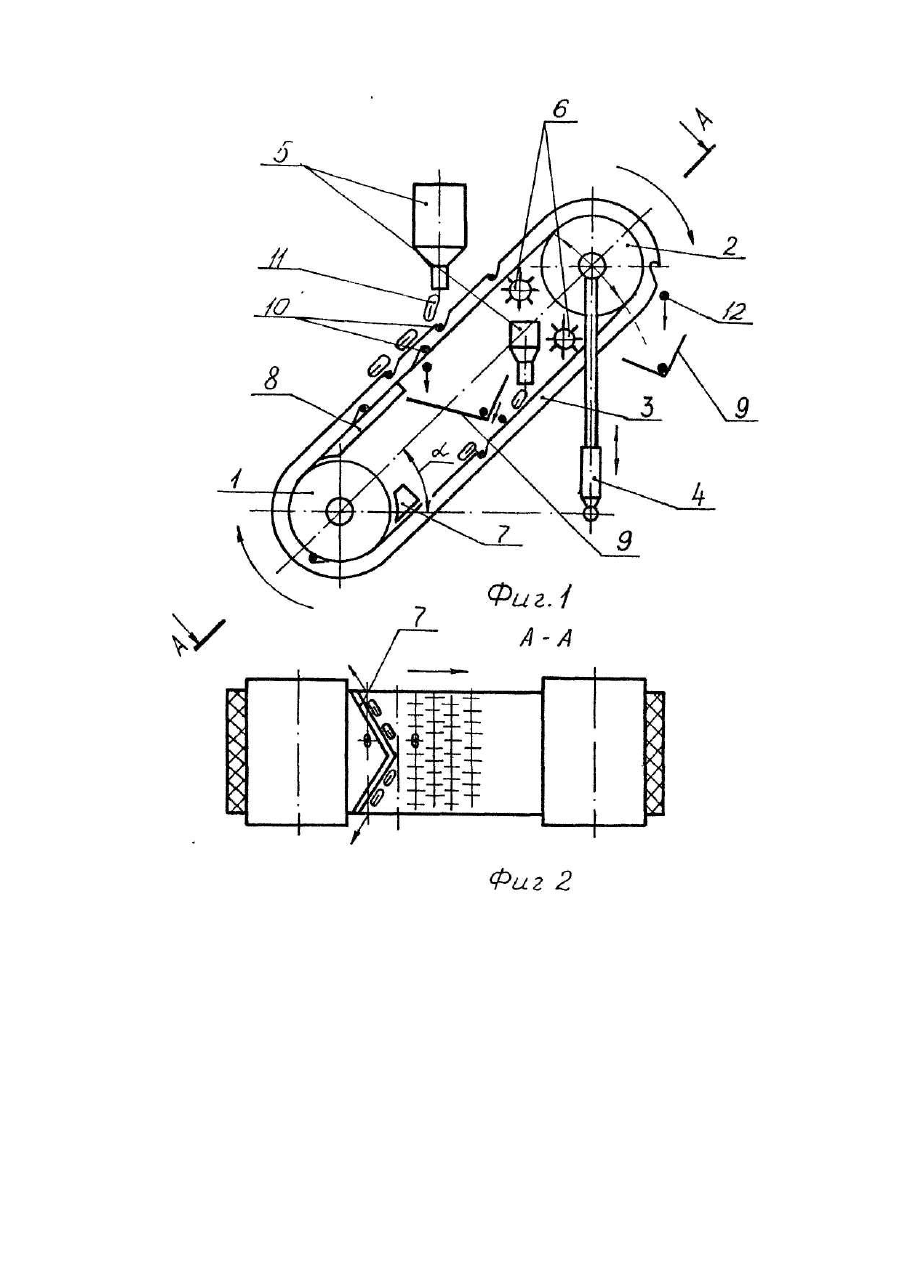

Изобретение относится к зерноочистительным машинам и может быть использовано в мукомольноэлеваторной промышленности для очистки зерновой смеси от шарообразных примесей, в основном куколя. Известен триер, принятый за прототип, включающий корпус, рабочий орган, выполненный в виде бесконечной эластичной с ячейками на наружной ее поверхности ленты, установленной между барабанами и дисками, приспособление для удаления длинных частиц, загрузочное и разгрузочное приспособление, привод, причем приспособление для удаления длинных частиц выполнено в виде бесконечной ленты с рифлями, установленной на барабанах и охватываемой ячеистой лентой, при этом направление движения лент в зоне взаимодействия совпадает, Ячейки смещены относительно рифлей не менее 3Т, где Τ - шаг между рифлями. Причинами, препятствующими достижению необходимого технического результата (отделения с повышенной производительностью от шарообразных частиц и вредных зерновых примесей одновременно двух различных видов зерновых, исключающее их перемешивание) являются: - невозможность в прототипе использовать обе, внутреннюю и наружную поверхности рабочего органа; - необходимость в прототипе использовать для очистки две бесконечные ленты, рабочий орган и приспособление для удаления частиц. В основу изобретения поставлена задача усовершенствования конструкции триера, в котором за счет выполнения дополнительных ячеек на внутренней поверхности эластичной ленты и наличия телескопического устройства обеспечивается повышение производительности и сокращение времени очистки зерновых культур, а также возможность очистки одновременно двух различных зерновых культур, без их перемешивания. Поставленная задача решается тем, что в триере, включающем привод, корпус, расположенные в нем рабочий орган, выполненный в виде бесконечной эластичной ячеистой ленты, установленной между барабанами, загрузочное и разгрузочное приспособления, согласно изобретению содержится телескопическое устройство с возможностью изменения угла наклона рабочего органа и дополнительно содержится загрузочное и разгрузочное приспособление с возможностью загрузки и разгрузки внутренней поверхности бесконечной эластичной ячеистой ленты, на которой выполнены ячейки, причем ячейки наружной и внутренней поверхности расположены в ша хматном порядке. Между совокупностью существенных признаков предполагаемого изобретения и достигаемым техническим результатом существует следующая причинно - следственная связь: - наличие телескопического устройства повысит производительность и сократит время очистки за счет увеличения скорости движения зерна; - наличие на внутренней поверхности эластичной ленты ячеек повысит производительность и сократит время очистки за счет увеличения в два раза пропускной способности, а также позволит одновременно автономно очищать две различные зерновые культуры без перемешивания. Предлагаемое изобретение иллюстрируется графическим материалом, где на фиг.1 представлена принципиальная схема; на фиг.2 - разрез А-А триера. Триер состоит из ведуще го барабане 1 (корпус и привод на фигурах не показаны), ведомого барабана 2, бесконечной ячеистой ленты 3, телескопического устройства 4, загрузочных приспособлений 5, вибраторов 6, разгрузочных приспособлений 7, наклонного щита 8, отводящих лотков 9. Ячейки обозначены позицией 10, зерно - позицией 11, зерновые примеси - позицией 12. Триер работает следующим образом. Зерновые примеси, состоящие из зерна 11 и примесей 12 через загрузочные приспособления 5 подаются двумя тонкими равномерными слоями на обе, внутреннюю прилегающую к барабанам 1 и 2 и наружную поверхность бесконечной эластичной ячеистой ленты 3, таким образом, что на внутренней поверхности направления движения ленты 3 и зерновой смеси совпадает, а на наружной поверхности оно противоположно. Под действием собственного веса зерновые примеси 12, в основном состоящие из куколя, имеющего шарообразную форму попадают в ячейки 10, а очищенное зерно 11 поступает на разгрузочные приспособления 7. Примеси 12 из ячеек 10 выпадают на отводящие лотки 9, пройдя которые они удаляются. Наклонный щит 8 препятствует преждевременному выпадению примесей 12. Разгрузочное приспособление 7 установлено с возможностью предотвращения попадания зерна 11 под ведущий барабан 1. Для интенсификации процесса очистки установлены вибраторы 6. Телескопическое устройство 4 позволяет устанавливать различные углы наклона рабочего органа. Выполнение ячеек 10 на внутренней и наружной поверхности ленты 3 в шахматном порядке даст возможность достичь технический результат с максимальной производительностью использовав обе поверхности эластичной ленты 3. Изменение угла наклона рабочего органа дает возможность регулировать производительность при очистке различных зерновых культур с учетом влажности и засоренности.
