Модифікована паливно-бітумна ванна

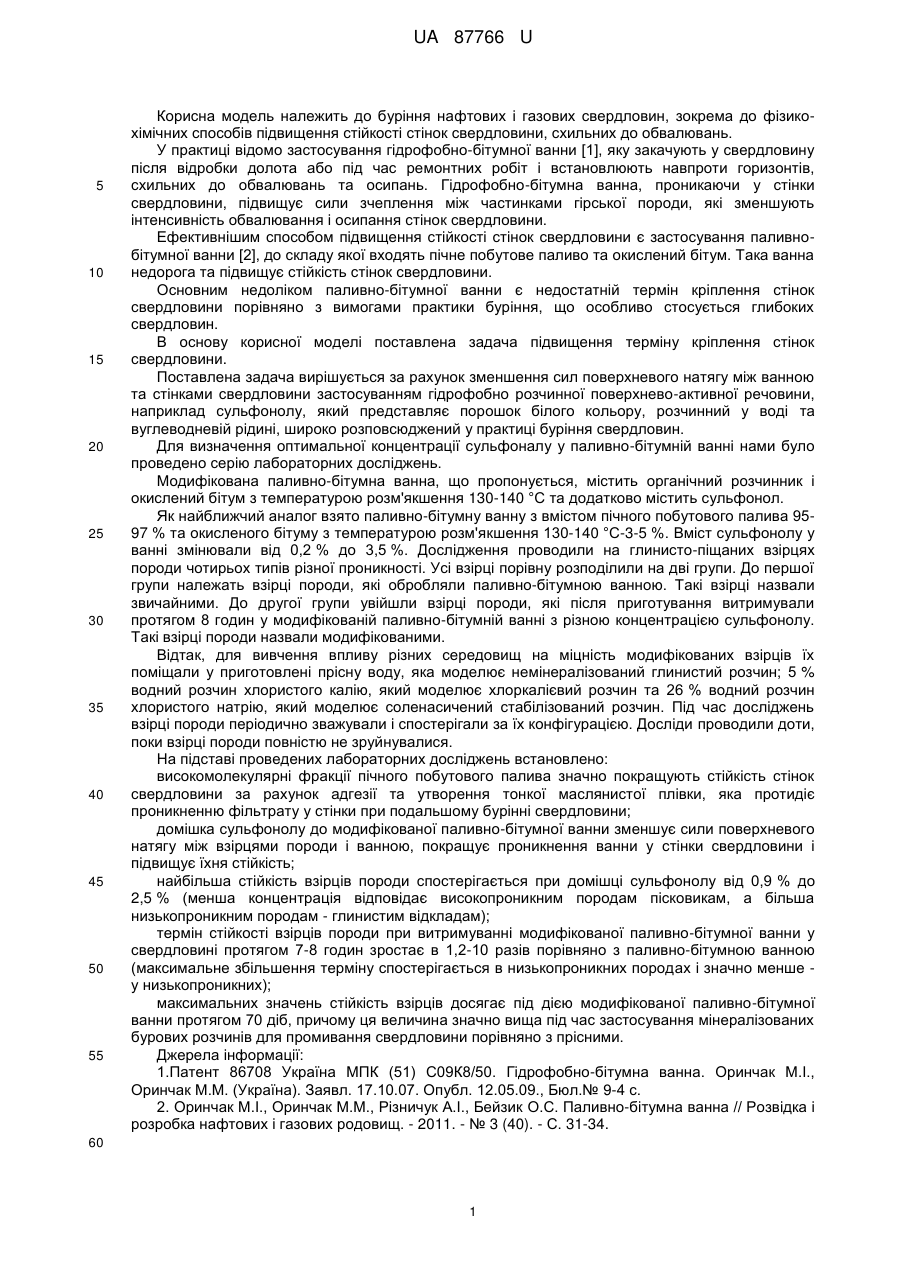

Реферат: UA 87766 U UA 87766 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до буріння нафтових і газових свердловин, зокрема до фізикохімічних способів підвищення стійкості стінок свердловини, схильних до обвалювань. У практиці відомо застосування гідрофобно-бітумної ванни [1], яку закачують у свердловину після відробки долота або під час ремонтних робіт і встановлюють навпроти горизонтів, схильних до обвалювань та осипань. Гідрофобно-бітумна ванна, проникаючи у стінки свердловини, підвищує сили зчеплення між частинками гірської породи, які зменшують інтенсивність обвалювання і осипання стінок свердловини. Ефективнішим способом підвищення стійкості стінок свердловини є застосування паливнобітумної ванни [2], до складу якої входять пічне побутове паливо та окислений бітум. Така ванна недорога та підвищує стійкість стінок свердловини. Основним недоліком паливно-бітумної ванни є недостатній термін кріплення стінок свердловини порівняно з вимогами практики буріння, що особливо стосується глибоких свердловин. В основу корисної моделі поставлена задача підвищення терміну кріплення стінок свердловини. Поставлена задача вирішується за рахунок зменшення сил поверхневого натягу між ванною та стінками свердловини застосуванням гідрофобно розчинної поверхнево-активної речовини, наприклад сульфонолу, який представляє порошок білого кольору, розчинний у воді та вуглеводневій рідині, широко розповсюджений у практиці буріння свердловин. Для визначення оптимальної концентрації сульфоналу у паливно-бітумній ванні нами було проведено серію лабораторних досліджень. Модифікована паливно-бітумна ванна, що пропонується, містить органічний розчинник і окислений бітум з температурою розм'якшення 130-140 °C та додатково містить сульфонол. Як найближчий аналог взято паливно-бітумну ванну з вмістом пічного побутового палива 9597 % та окисленого бітуму з температурою розм'якшення 130-140 °C-3-5 %. Вміст сульфонолу у ванні змінювали від 0,2 % до 3,5 %. Дослідження проводили на глинисто-піщаних взірцях породи чотирьох типів різної проникності. Усі взірці порівну розподілили на дві групи. До першої групи належать взірці породи, які обробляли паливно-бітумною ванною. Такі взірці назвали звичайними. До другої групи увійшли взірці породи, які після приготування витримували протягом 8 годин у модифікованій паливно-бітумній ванні з різною концентрацією сульфонолу. Такі взірці породи назвали модифікованими. Відтак, для вивчення впливу різних середовищ на міцність модифікованих взірців їх поміщали у приготовлені прісну воду, яка моделює немінералізований глинистий розчин; 5 % водний розчин хлористого калію, який моделює хлоркалієвий розчин та 26 % водний розчин хлористого натрію, який моделює соленасичений стабілізований розчин. Під час досліджень взірці породи періодично зважували і спостерігали за їх конфігурацією. Досліди проводили доти, поки взірці породи повністю не зруйнувалися. На підставі проведених лабораторних досліджень встановлено: високомолекулярні фракції пічного побутового палива значно покращують стійкість стінок свердловини за рахунок адгезії та утворення тонкої маслянистої плівки, яка протидіє проникненню фільтрату у стінки при подальшому бурінні свердловини; домішка сульфонолу до модифікованої паливно-бітумної ванни зменшує сили поверхневого натягу між взірцями породи і ванною, покращує проникнення ванни у стінки свердловини і підвищує їхня стійкість; найбільша стійкість взірців породи спостерігається при домішці сульфонолу від 0,9 % до 2,5 % (менша концентрація відповідає високопроникним породам пісковикам, а більша низькопроникним породам - глинистим відкладам); термін стійкості взірців породи при витримуванні модифікованої паливно-бітумної ванни у свердловині протягом 7-8 годин зростає в 1,2-10 разів порівняно з паливно-бітумною ванною (максимальне збільшення терміну спостерігається в низькопроникних породах і значно менше у низькопроникних); максимальних значень стійкість взірців досягає під дією модифікованої паливно-бітумної ванни протягом 70 діб, причому ця величина значно вища під час застосування мінералізованих бурових розчинів для промивання свердловини порівняно з прісними. Джерела інформації: 1.Патент 86708 Україна МПК (51) С09К8/50. Гідрофобно-бітумна ванна. Оринчак М.І., Оринчак М.М. (Україна). Заявл. 17.10.07. Опубл. 12.05.09., Бюл.№ 9-4 с. 2. Оринчак М.І., Оринчак М.М., Різничук А.І., Бейзик О.С. Паливно-бітумна ванна // Розвідка і розробка нафтових і газових родовищ. - 2011. - № 3 (40). - С. 31-34. 60 1 UA 87766 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Модифікована паливно-бітумна ванна, яка містить органічний розчинник і окислений бітум з температурою розм'якшення 130-140 °C, яка відрізняється тим, що додатково містить сульфонол при такому співвідношенні компонентів, % : пічне побутове паливо 92,5-94,1 окислений бітум 5 сульфонол 0,9-2,5. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
